YAMAHA MT-09 2016 Manuale duso (in Italian)

Pulizia e rimessaggio del motociclo7-3
1
2
3
4
5
678
9
10
11
12
ecc.
7. Applicare della cera su tutte le superfi-
ci verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.

Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-mento in curva.
ATTENZIONE
HCA10801

Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.

Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe- cifici.

Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.

Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione dellacondensa dalla lente.
HAU26183
RimessaggioA breve termine
Per il rimessaggio de
l motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811

Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.

Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi: 1. Seguire tutte le istruzioni nella sezione “Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
B87-9-H0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Pulizia e rimessaggio del motociclo
7-4
1
2
3
4
5
67
8
9
10
11
12
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il moto-
re.
[HWA10952]
e. Togliere i cappucci candele dallecandele e poi installare le candele ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto laterale/
cavalletto centrale.
5. Controllare e, se necessario, ripristina- re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 C
(30 F) oppure più di 30  C (90 F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-29.
NOTAEseguire tutte le riparazioni eventualmentenecessarie prima di rimessare il motociclo.
B87-9-H0_1.book 4 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

8-1
1
2
3
4
5
6
789
10
11
12
Caratteristiche tecniche
HAU69993
Dimensioni:Lunghezza totale: 2075 mm (81.7 in)
Larghezza totale: 815 mm (32.1 in)
Altezza totale: 1135 mm (44.7 in)
Altezza alla sella:
815 mm (32.1 in)
Passo: 1440 mm (56.7 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata:
3.0 m (9.84 ft)Peso:Peso in ordine di marcia:188 kg (414 lb) (MT09)
191 kg (421 lb) (MT09A)Motore:Ciclo di combustione:4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri:
In linea
Numero di cilindri: 3 cilindri
Cilindrata: 847 cm
3
Alesaggio  corsa:
78.0  59.1 mm (3.07  2.33 in) Rapporto di compressione:
11.5 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Gradi di viscosità SAE: 10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore: Cambio olio:2.40 L (2.54 US qt, 2.11 Imp.qt)
Con rimozione dell'ele mento filtro olio:
2.70 L (2.85 US qt, 2.38 Imp.qt)Quantità di liquido refrigerante:Serbatoio liquido refriger ante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso): 1.93 L (2.04 US qt, 1.70 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante: 14 L (3.7 US gal, 3.1 Imp.gal) Quantità di riserva carburante:
2.8 L (0.74 US gal, 0.62 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di i dentificazione:
1RC1 00Candela/-e:Produttore/modello: NGK/CPR9EA9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:A bagno d'olio, dischi multipliGruppo motopropulsore:Rapporto di riduzione primaria:1.681 (79/47)
Trasmissione finale: A catena
Rapporto di riduz ione secondaria:
2.813 (45/16)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
Rapporti di riduzione: 1ª:2.667 (40/15)
2ª: 2.000 (38/19)
3ª:
1.619 (34/21)
4ª: 1.381 (29/21)
5ª: 1.190 (25/21)
B87-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Caratteristiche tecniche
8-2
1
2
3
4
5
6
78
9
10
11
12
6ª: 1.037 (28/27)
Parte ciclistica:Tipo di telaio: A diamante
Angolo di incidenza: 25.0 gradi
Avancorsa:
103 mm (4.1 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17 M/C (58W)
Produttore/modello: BRIDGESTONE/S20F
Produttore/modello: DUNLOP/D214FPneumatico posteriore:Tipo:Senza camera d'aria
Misura: 180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/S20R
Produttore/modello: DUNLOP/D214Carico:Carico massimo:
174 kg (384 lb) (MT09A)
177 kg (390 lb) (MT09)
* (Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a pneu-
matici freddi):Carico massimo di 90 kg (198 lb):Anteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) di ca rico - carico massimo:
Anteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT5.50Freno anteriore:Tipo:Freno a doppio disco idraulico
Liquido consigliato: DOT 4Freno posteriore:Tipo:Freno monodisco idraulico
Liquido consigliato: DOT 4
Sospensione anteriore:Tipo:Forcella telescopica
Molla: Molla elicoidale
Ammortizzatore: Ammortizzatore idraulico
Escursione ruota:
137 mm (5.4 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione articola-
ta)
Molla: Molla elicoidale
Ammortizzatore:
Ammortizzatore a gas/idraulico
Escursione ruota: 130 mm (5.1 in)Impianto elettrico:Tensione impianto:
12 V
Sistema d’accensione: TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:YTZ10S
Tensione, capacità: 12 V, 8.6 Ah (10 HR)Faro:Tipo a lampadina:Lampada alogena
B87-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Caratteristiche tecniche
8-3
1
2
3
4
5
6
789
10
11
12
Potenza lampadina  quantità:Faro:
H4, 60.0 W/55.0 W x 1
Lampada stop/fanalino: LED
Indicatore di direzione anteriore: 10.0 W  2
Indicatore di direzione posteriore:
10.0 W  2
Luce ausiliaria: 5.0 W  2
Luce targa: 5.0 W  1
Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante: LED
Spia del livello dell’olio:
LED
Spia degli indicatori di direzione: LED
Spia temperatura liquido refrigerante: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED (MT09A)
Spia del sistema immobilizzatore:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED (MT09A)
Fusibile:Fusibile principale:50.0 A
Fusibile ausiliario: 2.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione: 7.5 A
Fusibile motorino ventola radiatore:
15.0 A
Fusibile dell’impianto di iniezione carburante: 10.0 A
Fusibile della centralina dell’ABS: 7.5 A (MT09A)
Fusibile del motorino dell’ABS:
30.0 A (MT09A)
Fusibile del solenoide ABS: 15.0 A (MT09A)
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica:
7.5 A
B87-9-H0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

9-1
1
2
3
4
5
6
7
89
10
11
12

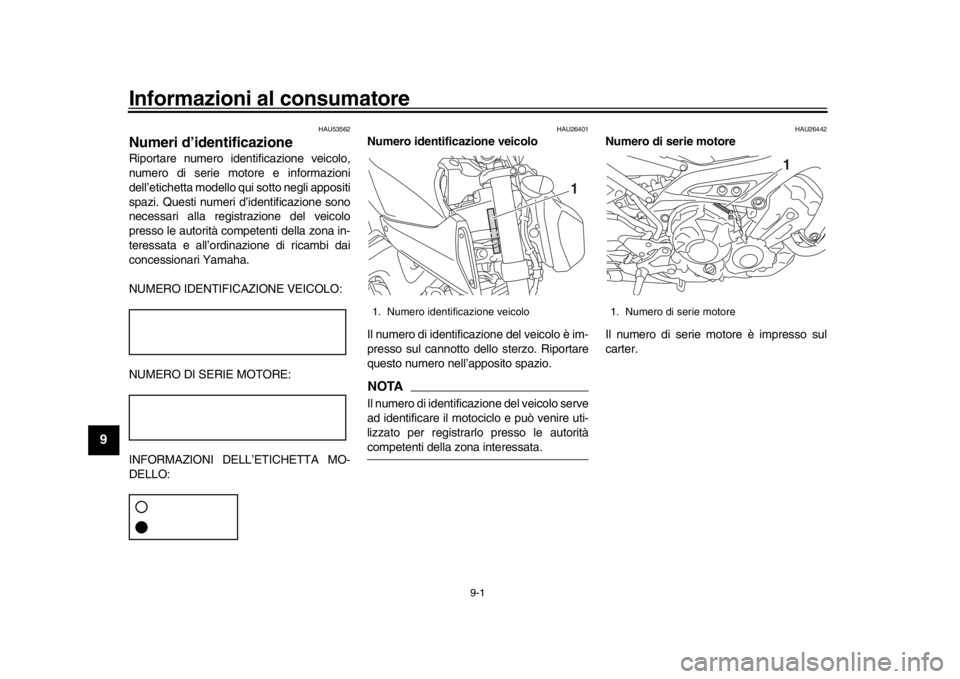

Informazioni al consumatore
HAU53562
Numeri d’identificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appositi
spazi. Questi numeri d’identificazione sono
necessari alla registrazione del veicolo
presso le autorità competenti della zona in-
teressata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA MO-
DELLO:
HAU26401
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto del lo sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
1. Numero identificazione veicolo
1
1. Numero di serie motore
1
B87-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Informazioni al consumatore
9-2
1
2
3
4
5
6
7
8910
11
12
HAU26481
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-23.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.
HAU69910
Connettore diagnostica
(MT09A)Il connettore diagnostica è ubicato come il-
lustrato nella figura.
1. Etichetta modello
1
1. Connettore diagnostica
1
B87-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

10-1
1
2
3
4
5
6
7
8
910
11
12
Indice analiticoAABS (per i modelli ABS) ...........................3-18
Assieme ammortizzatore, regolazione .....3-25
Attacchi cinghie portabagagli ...................3-27
Avviare il motore ........................................5-2BBatteria.....................................................6-29
Blocchetto accensione/bloccasterzo ..........3-2CCambi di marcia .........................................5-3
Candele, controllo ......................................6-8
Caratteristiche tecniche .............................8-1
Carburante ...............................................3-21
Carburante, consigli per ridurne il consumo ..................................................5-4
Catena di trasmissione, pulizia e lubrificazione..........................................6-25
Cavalletto laterale ....................................3-27
Cavalletto laterale, controllo e
lubrificazione..........................................6-27
Cavi, controllo e lubrificazione .................6-25
Come supportare il motociclo ..................6-39
Commutatore luce abbagliante/ anabbagliante ........................................3-15
Connettore ausiliario (CC) .......................3-30
Connettore diagnostica ..............................9-2
Convertitore catalitico ..............................3-23
Cuscinetti ruote, controllo ........................6-29DD-mode (modalità di guida)......................3-14EElemento filtrante .....................................6-14
Etichetta modello .......................................9-2
FFanalino posteriore/stop .......................... 6-37
Forcella, controllo .................................... 6-28
Forcella, regolazione ............................... 3-24
Fusibili, sostituzione ................................ 6-31GGioco della leva freno, controllo .............. 6-19
Gioco della leva friz ione, regolazione ...... 6-19
Gioco della manopola acceleratore, controllo................................................. 6-15
Gioco valvole ........................................... 6-15IInformazioni di sicurezza ........................... 1-1
Interruttore Arresto/Accensione/ Avviamento ........................................... 3-16
Interruttore dell’avvisatore acustico ......... 3-15
Interruttore del sistema di controllo della trazione ......................................... 3-15
Interruttore di segnalazione luce abbagliante............................................ 3-15
Interruttore indicatori di direzione ............ 3-15
Interruttore luci d’emergenza ................... 3-16
Interruttori luce stop ................................. 6-20
Interruttori manubrio ................................ 3-14KKit attrezzi .................................................. 6-2LLampada faro, sostituzione ..................... 6-34
Lampada indicatore di direzione, sostituzione ........................................... 6-38
Lampada luce di posizione anteriore,
sostituzione ........................................... 6-36
Lampada luce targa, sostituzione ............ 6-38
Leva freno................................................ 3-17 Leva frizione ............................................ 3-17
Leve freno e frizione, controllo e
lubrificazione ......................................... 6-27
Liquido freni, sostituzione........................ 6-23
Liquido refrigerante ................................. 6-11
Livello liquido freni, controllo ................... 6-21
MManopola e cavo acceleratore, controllo e lubrificazione ....................... 6-26
Manutenzione e lubrificazione, periodica ................................................. 6-4
Manutenzione, sistema di controllo emissioni ................................................. 6-3NNumeri d’identificazione ............................ 9-1
Numero di serie motore............................. 9-1
Numero identificazione veicolo ................. 9-1OOlio motore e cartuccia filtro olio ............... 6-9PParcheggio ................................................ 5-5
Pastiglie del freno anteriore e posteriore, controllo .............................. 6-21
Pedale cambio ........................................ 3-17
Pedale freno ............................................ 3-18
Pedali freno e cambio, controllo e lubrificazione ......................................... 6-26
Perni del forcellone, lubrificazione .......... 6-28
Pneumatici .............................................. 6-16
Posizioni dei componenti .......................... 2-1
Pulizia........................................................ 7-1RRegime del minimo, controllo .................. 6-15
Ricerca ed eliminazione guasti ............... 6-42
B87-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Indice analitico
10-2
1
2
3
4
5
6
7
8
91011
12
Rimessaggio .............................................. 7-3
Rodaggio ................................................... 5-5
Ruota, anteriore (per modelli senza ABS)........................ 6-39
Ruota, posteriore (per modelli senza ABS)........................ 6-41
Ruote ....................................................... 6-18SSella......................................................... 3-23
Sistema di controllo della trazione ........... 3-19
Sistema d’interr uzione circuito
accensione ............................................ 3-28
Sistema immobilizzatore............................ 3-1
Spia ABS (per modelli con ABS) ............... 3-4
Spia di segnalazione sistema di controllo della trazione ........................................... 3-5
Spia guasto motore ................................... 3-4
Spia immobilizer ........................................ 3-5
Spia indicatore di direzione ....................... 3-3
Spia livello olio ........................................... 3-3
Spia luce abbagliante ................................ 3-3
Spia marcia in folle .................................... 3-3
Spia temperatura liquido refrigerante ........ 3-4
Spie di segnalazione e di avvertimento ..... 3-3
Sterzo, controllo....................................... 6-29
Strumento multifunzione ............................ 3-6TTabelle di ricerca ed eliminazione
guasti ..................................................... 6-44
Tappo serbatoio carburante .................... 3-20
Tensione della catena ............................. 6-23
Tubetto sfiato e tubo di troppopieno del serbatoio carburante ............................. 3-22
VVano portaoggetti .................................... 3-24
Verniciatura opaca, pres tare attenzione ... 7-1
B87-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

B87-9-H0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後５時１２分
