Manutenzione e regolazione periodiche
6-8
1
2
3
4
567
8
9
10
11
12
HAU19653
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in m aniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superf
icie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere 1/
4–1/2 giro al serraggio manuale. Tuttavia provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per togliere o per
installare il cappuc
cio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avantimentre lo si spinge.
Candela secondo specifica: NGK/CPR9EA9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio: Candela:13 Nm (1.3 m·kgf, 9.4 ft·lbf)
B87-9-H0_1.book 8 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-9
1
2
3
4
56
7
8
9
10
11
12
HAU1990A
Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica e lubrificazione.
Per controllare il li vello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-menti di livello minino e massimo. 4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio) 1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–7 se non si sostituisce lacartuccia filtro olio.
5. Togliere la cartuccia filtro olio con una chiave filtro olio.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
34
1. Bullone drenaggio olio
2. Guarnizione1
2
B87-9-H0_1.book 9 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-10
1
2
3
4
567
8
9
10
11
12
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha. 6. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-tamente.
7. Installare la nuova cartuccia filtro olio con la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica. 8. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
9. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1

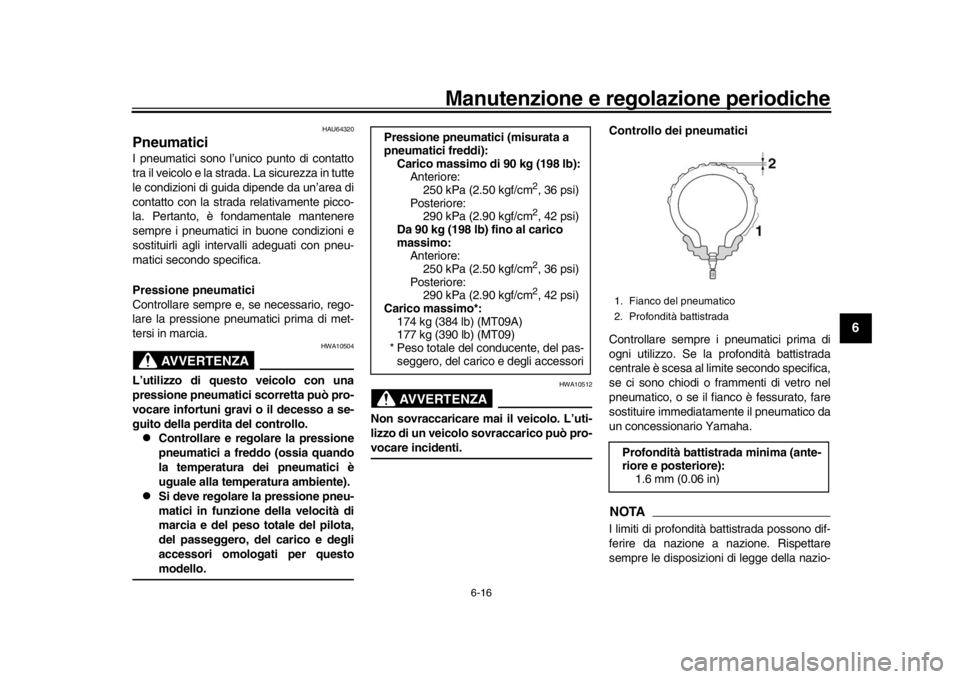

1. O-ring
1. Chiave dinamometricaCoppia di serraggio:Cartuccia filtro olio:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Coppia di serraggio: Bullone di drenaggio olio motore:43 Nm (4.3 m·kgf, 31 ft·lbf)
1
B87-9-H0_1.book 10 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-11
1
2
3
4
56
7
8
9
10
11
12
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-freddati.ATTENZIONE
HCA11621

Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE EN ERGIA II) o su-
periore.

Accertarsi che non penetrino corpiestranei nel carter.
10. Accendere il motore e lasciarlo girare al minimo per diversi minuti mentre ve- rificando che non ci siano perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livellodell’olio è sufficiente.ATTENZIONE
HCA10402
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da unconcessionario Yamaha.
11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio e correg-
gerlo se necessario.
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare sem-
pre il livello del liquido refrigerante. Inoltre si
deve cambiare il liquido refrigerante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
HAU20095
Per controllare il livello del liquido refri-
gerante1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.

Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nelcontrollo.
2. Controllare il livello del liquido refrige- rante nel serbatoio liquido refrigerante.
NOTAIl livello del liquido re frigerante deve trovarsitra i riferimenti livello min. e max.
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio: Cambio olio:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Con rimozione dell'elemento filtro
olio: 2.70 L (2.85 US qt, 2.38 Imp.qt)
B87-9-H0_1.book 11 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-12
1
2
3
4
567
8
9
10
11
12
3. Se il liquido refrigerante è all’altezza o al di sotto del riferimento livello min.,
togliere il tappo del serbatoio.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è cal-
do.
[HWA15162]
4. Aggiungere liquido refrigerante fino al riferimento livello max. e poi installare
il tappo serbatoio. ATTENZIONE: Se
non si dispone di liquido refrigeran-
te, utilizzare al suo posto acqua di-
stillata o acqua del rubinetto non
calcarea. Non utilizzare acqua cal-
carea o salata, in quanto sono dan-
nose per il motore. Se si è usata
dell’acqua al posto del refrigerante,
sostituirla con refrigerante al più
presto possibile, altrimenti l’im-
pianto di raffreddamento non sa-
rebbe protetto dal gelo e dalla
corrosione. Se si è aggiunta acqua
al refrigerante, far controllare al più
presto possibile da un concessio-
nario Yamaha il contenuto di refri-
gerante, altrimenti l’efficacia del liquido refrigerante si riduce.
[HCA10473]
HAU57963
Per cambiare il liquido refrigerante 1. Posizionare il veicolo su una superficie
piana e lasciare raffreddare il motore,
se necessario.
2. Posizionare un contenitore sotto il mo-
tore per raccogliere il liquido refrige-
rante usato.
3. Togliere il bullone fermo tappo radiato-
re, il fermo tappo radiatore ed il tappo
radiatore. AVVERTENZA! Non tenta-
re mai di togliere il tappo radiatore
quando il motore è caldo.
[HWA10382]
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
21
3
1. Tappo serbatoio liquido refrigerante
1
Capacità serbatoio liquido refrige-
rante (fino al riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
B87-9-H0_1.book 12 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-13
1
2
3
4
56
7
8
9
10
11
12
4. Togliere il coperchio del tappo serba- toio liquido refrigerante ed il serbatoio
liquido refrigerante togliendo i bulloni e
i collari. 5. Togliere il tappo serbatoio liquido refri-
gerante.
6. Scaricare il liquido refrigerante dal ser- batoio liquido refrigerante capovolgen-
dolo.
7. Installare il serbatoio liquido refrige- rante ed il relativo coperchio collocan-
doli nella posizione originaria, e poi
installare i collari e i bulloni.
8. Togliere il bullone drenaggio liquido re- frigerante e la rispettiva guarnizione
per scaricare il liquido refrigerante dal
sistema di raffreddamento.
9. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con ac-
qua di rubinetto pulita.
10. Installare il bullone drenaggio liquido
refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia di
serraggio secondo specifica.1. Tappo radiatore
2. Bullone fermo tappo radiatore
3. Fermo tappo radiatore
2
1
3
1. Bullone
2. Copertura del serbatoio del liquido refrigerante
3. Serbatoio liquido refrigerante
4. Collare
1. Tappo serbatoio liquido refrigerante
1
1
2
4
3
4
1
1. Bullone drenaggio liquido refrigerante
2. Guarnizione1
2
B87-9-H0_1.book 13 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-14
1
2
3
4
567
8
9
10
11
12
11. Versare la quantità secondo specifica di liquido refrigerante nel radiatore e
nel serbatoio.
12. Installare il tappo serbatoio liquido re- frigerante.
13. Installare il tappo radiatore.
14. Accendere il motore, lasciarlo girare al minimo per diversi minuti e poi spe-
gnerlo.
15. Togliere il tappo radiatore per control-
lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare
fino a quando il liquido refrigerante raggiunge la sommità del radiatore,
poi installare il tappo radiatore, il fermo
tappo radiatore ed il bullone fermo tap-
po radiatore.
16. Controllare il livello del liquido refrige-
rante nel serbatoio. Se necessario, to-
gliere il tappo serbatoio liquido
refrigerante ed aggiungere liquido re-
frigerante fino al riferimento livello
max., poi installare il tappo.
17. Accendere il motore e verificare che il
veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento fi ltrante da un conces-
sionario Yamaha.
Coppia di serraggio:
Bullone drenaggio liquido refrigeran-
te: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Rapporto di miscelazione antigelo/
acqua: 1:1
Antigelo consigliato: Antigelo di alta qualità al glicole etile-
nico contenente inibitori di corrosione
per motori in alluminio
Quantità di liquido refrigerante: Radiatore (circuito compreso):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Serbatoio liquido refrigerante (fino al
riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
B87-9-H0_1.book 14 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-15
1
2
3
4
56
7
8
9
10
11
12
HAU44735
Controllo del regime del minimoControllare il regime del minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21386
Controllo del gioco della
manopola acceleratoreMisurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
Regime del minimo:
1100–1300 giri/min.
1. Gioco della manopola acceleratoreGioco della manopola acceleratore: 3.0–5.0 mm (0.12–0.20 in)
1
B87-9-H0_1.book 15 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-16
1
2
3
4
567
8
9
10
11
12
HAU64320
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).

Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questomodello.
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-vocare incidenti. Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità
battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
Pressione pneumatici (misurata a
pneumatici freddi):
Carico massimo di 90 kg (198 lb):Anteriore:
250 kPa (2.50 kgf/cm
2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Da 90 kg (198 lb) fino al carico
massimo: Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Carico massimo*: 174 kg (384 lb) (MT09A)
177 kg (390 lb) (MT09)
* Peso totale del conducente, del pas- seggero, del carico e degli accessori
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore): 1.6 mm (0.06 in)
B87-9-H0_1.book 16 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Manutenzione e regolazione periodiche
6-17
1
2
3
4
56
7
8
9
10
11
12
ne d’impiego.
AVVERTENZA
HWA10472

Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.

Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.

Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla supe rficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-ratteristiche. Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente.
La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
AVVERTENZA
HWA10482

Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.

Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.

Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico con guarnizione
B87-9-H0_1.book 17 ページ ２０１５年１２月１６日　水曜日　午後５時１２分
