Strumento e funzioni di controllo
3-26
1
234
5
6
7
8
9
10
11
12

Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.

Per eseguire questa regolazione, usa-
re la chiave speciale e la barra di pro-
lunga contenute nel kit attrezzi. Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTAPer ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di giri del meccanismo di regolazione dello
smorzamento. È possibile che questa gam-
ma di regolazione non coincida esattamen-
te con le specifiche elencate a seguito dipiccole differenze nella produzione.
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.

Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Barra di prolunga
4. Indicatore di posizioneRegolazione precarica molla:
Minimo (morbida): 1
Standard: 4
Massimo (rigida): 7
7654321
1(b) (a)
4
2
3
1. Vite di regolazione dello smorzamento in
estensione
1(a)(b)
Regolazione dello smorzamento in
estensione:
Minimo (morbida):3 giro(i) in direzione (b)*
Standard: 1 1/2 giro(i) in direzione (b)*
Massimo (rigida):
Vite di regolazione girata comple-
tamente in direzione (a)
* Con la vite di regolazione girata com-
pletamente in direzione (a)
B87-9-H0_1.book 26 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Strumento e funzioni di controllo
3-27
1
23
4
5
6
7
8
9
10
11
12
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.

Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.

Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
HAU15152
Attacchi cinghie portabagagliSu ciascun poggiapiedi passeggero c’è un
attacco cinghia portabagagli.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporat o nel cavalletto late-
rale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato pr ogettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema

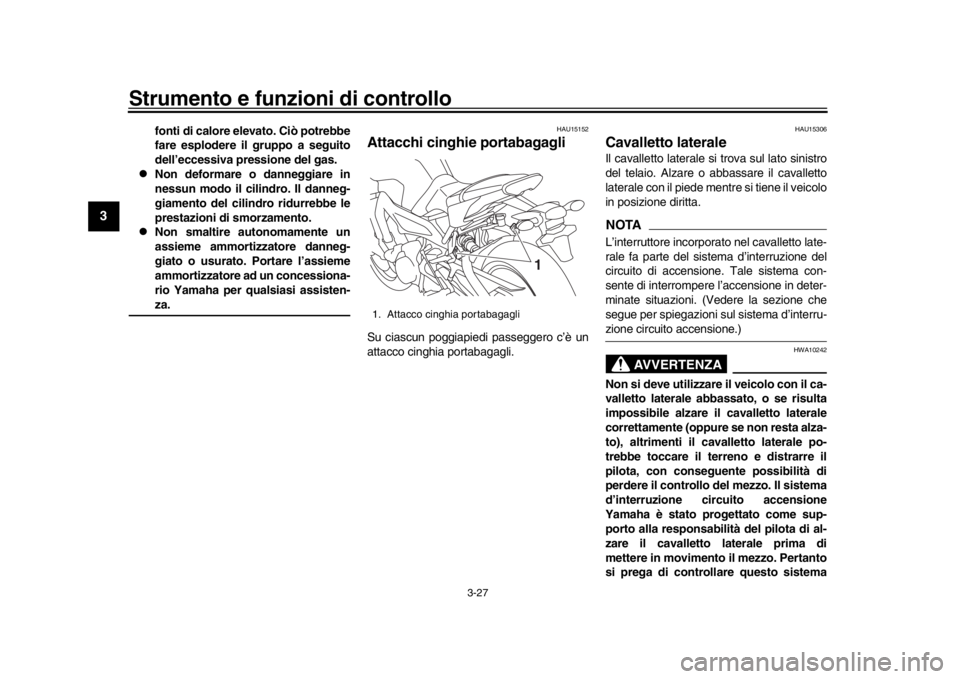

1. Attacco cinghia portabagagli
1
B87-9-H0_1.book 27 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Strumento e funzioni di controllo
3-28
1
234
5
6
7
8
9
10
11
12
regolarmente e di farlo riparare da un
concessionario Yamaha se non funzionacorrettamente.
HAU57950
Sistema d’interruzione circuito
accensioneIl sistema d’interruzi one circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.

Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.

Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
B87-9-H0_1.book 28 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Strumento e funzioni di controllo
3-29
1
23
4
5
6
7
8
9
10
11
12
A motore spento:

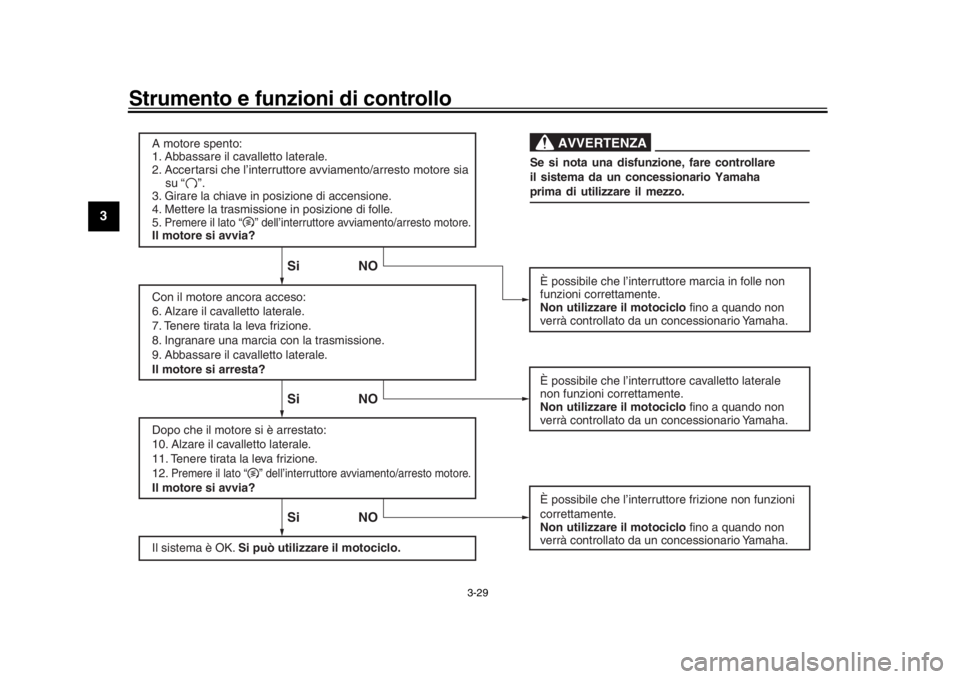

1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore avviamento/arresto motore sia
su “ ”.
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere il lato “ ” dell’interruttore avviamento/arresto motore.Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo. È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.
AVVERTENZA
B87-9-H0_1.book 29 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Strumento e funzioni di controllo
3-30
1
234
5
6
7
8
9
10
11
12
HAU70640
Connettore ausiliario (CC)Questo veicolo è equipaggiato con un con-
nettore ausiliario (CC). Rivolgersi al proprio
concessionario Yamaha prima di installare
un qualsiasi accessorio.
B87-9-H0_1.book 30 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

4-1
1
2
34
5
6
7
8
9
10
11
12
Per la vostra sicurezza – controlli prima dell’utilizzo
HAU15599
Ispezionare il veicolo ogni volta che lo si usa per accertarsi che sia in condizione di funzionare in sicurezza. Osservare sempre le procedure
e gli intervalli d’ispezione e manutenzione descritti nel libretto uso e manutenzione.
AVVERTENZA
HWA11152
La mancata esecuzione di un’ispezione o manutenzione corretta de l veicolo aumenta la possibilità di incidenti o di danneggia-
menti del mezzo. Non utilizzare il veicolo se si riscontrano probl emi. Se non si riesce ad eliminare un problema con le procedurefornite in questo manuale, fare ispezionare il veicolo da un concessionario Yamaha.
Prima di utilizzare questo veicolo, controllare i seguenti punti:
POSIZIONECONTROLLI PAGINA
Carburante Controllare il livello carburante nel serbatoio carburante.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.
Verificare che il tubetto sfiato e il tubo di troppopieno del serbatoio carburante non
presentino ostruzioni, fess ure o danneggiamenti, e contro llare i collegamenti dei
tubi. 3-21, 3-22
Olio motore Controllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del ti
po consigliato fino al livello secondo
specifica.
Controllare l’assenza di per dite di olio nel veicolo. 6-9
Liquido refrigerante Controllare il livello del li
quido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerant e del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perd ite nell’impianto di raffreddamento. 6-11
Freno anteriore Controllare il funzionamento.
Se si ha una sensazione di morbidezza e
cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo specifica.
Verificare che non ci siano pe rdite nell’impianto idraulico. 6-21
B87-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Per la vostra sicurezza – controlli prima dell’utilizzo
4-2
1
2
345
6
7
8
9
10
11
12
Freno posteriore Controllare il funzionamento.
Se si ha una sensazione di morbidezza e
cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo specificato fino al livello secondo
specifica.
Verificare che non ci siano per dite nell’impianto idraulico. 6-21
Frizione Controllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario. 6-19
Manopola acceleratore Accertarsi che il movimento sia agevole.
Controllare il gioco della manopola acceleratore.
Se necessario, fare regolare il gioco del
la manopola acceleratore e lubrificare il
cavo ed il corpo della manopola da un concessionario Yamaha. 6-15, 6-26
Cavi di comando Accertarsi che il movimento sia agevole.
Lubrificare se necessario. 6-25
Catena di trasmissione Controllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario. 6-23, 6-25
Ruote e pneumatici Controllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatic
i e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario. 6-16, 6-18
Pedali freno e cambio Accertarsi che il movimento sia agevole.
Lubrificare i perni di guida dei pedali se necessario. 6-26
Leve del freno e della frizione Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario. 6-27
Cavalletto laterale Accertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario. 6-27
POSIZIONE CONTROLLI PAGINA
B87-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Per la vostra sicurezza – controlli prima dell’utilizzo
4-3
1
2
34
5
6
7
8
9
10
11
12
Fissaggi della parte ciclistica Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario. —
Strumenti, luci, segnali e
interruttori Controllare il funzionamento.
Correggere se necessario.
—
Interruttore cavalletto laterale Controllare il funzionamento del sistem
a d’interruzione circuito accensione.
Se il sistema non funziona correttamente, fare controllare il veicolo da un concessionario Yamaha. 3-27
POSIZIONE CONTROLLI PAGINA
B87-9-H0_1.book 3 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

5-1
1
2
3
456
7
8
9
10
11
12
Utilizzo e punti importanti relativi alla guida
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAU73520
NOTAQuesto modello è equipaggiato con:
un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. Se il motore si spegne, pre-
mere semplicemente l’interruttore av-
viamento per riavviare il motore.

MT09
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display indi-
ca il codice di errore 30, ma questo
non è un malfunzionamento. Girare la
chiave su “OFF” e poi su “ON” per can-
cellare il codice di errore. Se non lo si
fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.

MT09A
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, la spia gua-
sto motore si accende, ma non è
sintomo di anomalia. Per spegnere la
spia, girare la chiave su “OFF”, quindi
su “ON”. Se non lo si fa, si impedisce
al motore di avviarsi nonostante il mo- tore inizi a girare quando si preme l’in-
terruttore avviamento.
B87-9-H0_1.book 1 ページ ２０１５年１２月１６日　水曜日　午後５時１２分

Utilizzo e punti importanti relativi alla guida
5-2
1
2
3
45
6
7
8
9
10
11
12
HAU58031
Avviare il motoreAffinché il sistema d’inte rruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.

La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato. (Vedere
pagina 3-28.)
1. Girare la chiave su “ON” e mettere l’in- terruttore avviamento/arresto motore
su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia livello olio

Spia temperatura liquido refrige-
rante

Spia guasto motore

Spia immobilizer

Spia di segnalazione sistema di
controllo della trazione (per i mo-
delli equipaggiati)
ATTENZIONE
HCA17671
Se le suddette spie di avvertimento o di
segnalazione non si accendono all’inizio
girando la chiave su “ON”, o se una spia
di avvertimento o di segnalazione resta
accesa, vedere pagina 3-3 per il control- lo del circuito della spia di avvertimento
o di segnalazione corrispondente.
Per modelli con ABS:
La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge una
velocità di almeno 10 km/h (6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accende e spegne
come descritto sopra, vedere pagina 3-3per il controllo del circuito della spia.2. Mettere la trasmissione in posizione di folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore premendo il lato “ ” dell’interruttore avviamento/arre-
sto motore.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.
ATTENZIONE
HCA11043
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
B87-9-H0_1.book 2 ページ ２０１５年１２月１６日　水曜日　午後５時１２分
