Mantenimiento y ajustes periódicos
7-33
1
2
3
4
5
67
8
9
10
11
12
SAU50291
BateríaLa batería se encuentra debajo del asiento.
(Vease la página 4-20.)
Este modelo está equipado con una batería
VRLA (plomo-ácido regulada por válvulas).
No es necesario compr obar el electrólito ni
añadir agua destilada. No obstante, se de-
ben comprobar las conexiones de los ca-
bles y apretarlas si es preciso.
ADVERTENCIA
SWA10761

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos cuando trabaje cerca de una bate-
ría. En caso de contacto, administre
los PRIMEROS AUXILIOS siguien-
tes.
EXTERNO: Lavar con agua abun-
dante.
INTERNO: Beber grandes canti- dades de agua o leche y llamar
inmediatamente a un médico.
OJOS: Enjuagar con agua duran- te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una ba tería VRLA (plo-
mo-ácido regulada por válvulas) es ne-
cesario un cargador especial (de tensión
constante). El uso de un cargador con-vencional dañará la batería.
Almacenamiento de la batería 1. Si no va a utilizar el vehículo durante más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Cuando extraiga la ba-
tería, asegúrese de que la llave esté
girada a “OFF” y, a continuación,
desconecte el cable negativo antes
de desconectar el cable positi-
vo.
[SCA16303]
2. Si va a guardar la batería durante más de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an- tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que la llave se encuentre en la posi-
ción “OFF” y, a continuación, co-
necte el cable positivo antes de
conectar el negativo.
[SCA16841]
4. Una vez instalada la batería, verifique
1. Batería
2. Cable positivo de la batería (rojo)
3. Cable negativo de la batería (negro)
2
3
1
BS2-9-S0.book 33 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Mantenimiento y ajustes periódicos7-34
1
2
3
4
5
678
9
10
11
12
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-ble.
SAU76770

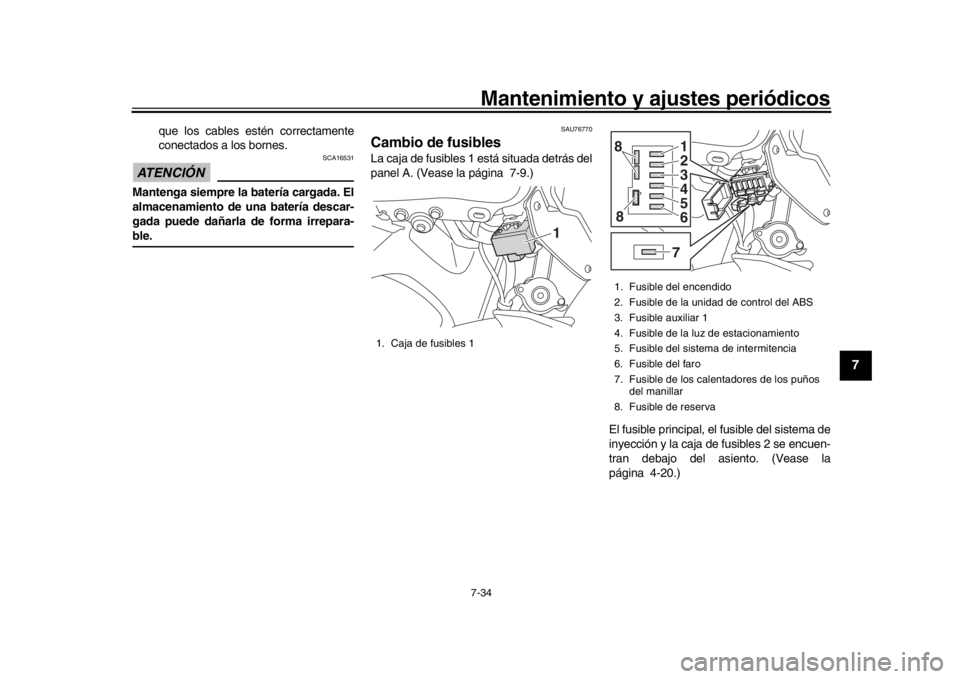

Cambio de fusiblesLa caja de fusibles 1 está situada detrás del
panel A. (Vease la página 7-9.)
El fusible principal, el fusible del sistema de
inyección y la caja de fusibles 2 se encuen-
tran debajo del asiento. (Vease la
página 4-20.)1. Caja de fusibles 1
1
1. Fusible del encendido
2. Fusible de la unidad de control del ABS
3. Fusible auxiliar 1
4. Fusible de la luz de estacionamiento
5. Fusible del sistema de intermitencia
6. Fusible del faro
7. Fusible de los calentadores de los puños del manillar
8. Fusible de reserva
123
8
456
87
BS2-9-S0.book 34 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Mantenimiento y ajustes periódicos7-36
1
2
3
4
5
678
9
10
11
12
3. Gire la llave a la posición “ON” y active el circuito eléctrico en cuestión para
comprobar que el di spositivo funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU76271
Luces del vehículoExcepto los intermitentes, todas las luces
de este modelo son de tipo LED. Si una luz
no se enciende, compruebe los fusibles y, a
continuación, haga revisar el vehículo en un
concesionario Yamaha.
Si no se enciende una luz de intermitencia,
compruebe y cambie la bombilla. (Vease la
página 7-37.)NOTACuando el conmutador de la luz de cruce/
carretera se sitúa en la posición de luz de
carretera o se acciona el interruptor de ráfa-gas, se encienden los cuatro faros.
Fusibles especificados:
Fusible principal: 50.0 A
Fusible auxiliar 1: 2.0 A
Fusible terminal 1:
2.0 A
Fusible de los calentadores de los
puños del manillar:
5.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible de luz de estacionamiento: 7.5 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible del sistema de inyección de
gasolina:
10.0 A
Fusible de la unidad de control del
sistema ABS: 7.5 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa
eléctrica:

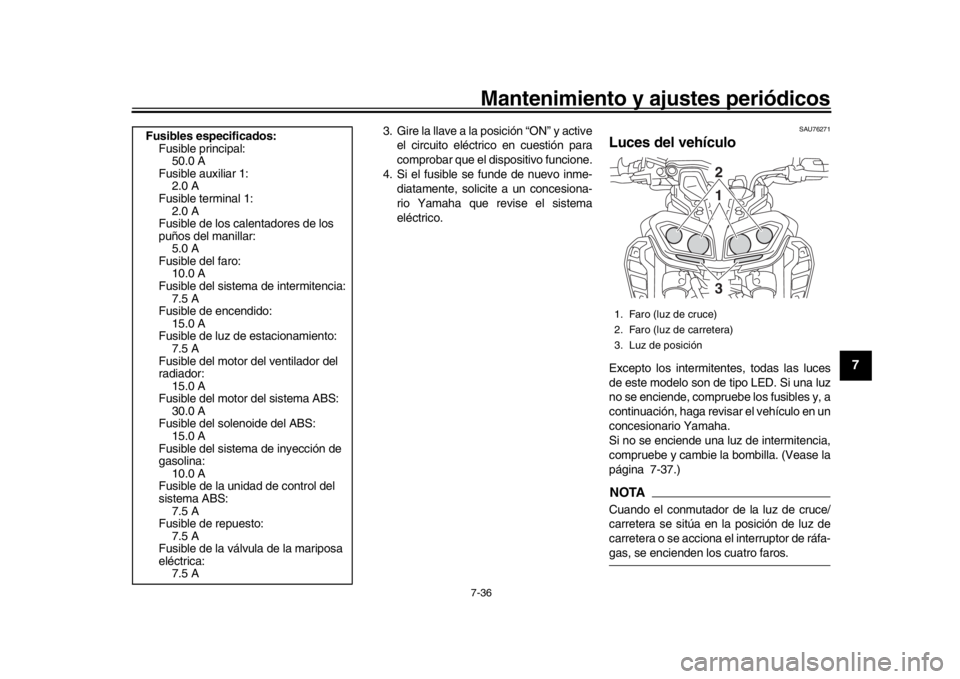

7.5 A1. Faro (luz de cruce)
2. Faro (luz de carretera)
3. Luz de posición
12
3
BS2-9-S0.book 36 ページ ２０１６年９月１２日　月曜日　午前１０時１分

Especificaciones
9-3
1
2
3
4
5
6
7
89
10
11
12
Luz de freno y posterior: LED
Luz de intermitencia delantera:
10.0 W
Luz de intermitencia trasera: 10.0 W
Luz auxiliar: LED
Luz de la matrícula:
LED
Luz de instrumentos: LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera:
LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia: LED
Luz de alarma de temperatura del refrigeran-
te:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del si stema inmovilizador:
LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Luz indicadora de cambio rápido:
LED
Fusible:Fusible principal:50.0 A
Fusible auxiliar 1: 2.0 A
Fusible terminal 1: 2.0 A
Fusible de los calentadores de los puños del
manillar:
5.0 A
Fusible del faro:
10.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido: 15.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del radiador: 15.0 A
Fusible del sistema de inyección de gasolina: 10.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS: 15.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
