market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.
Non installare mai accessori o traspor-
tare carichi che compromettano le pre-
stazioni del motociclo. Prima di
utilizzare gli accessori, controllateli ac-
curatamente per accertarsi che essi
non riducano in nessuna maniera la di-
stanza libera da terra e la distanza mi-
nima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i cata-
rifrangenti.
Gli accessori montati sul manubrio oppure nella zona della forcella pos- sono creare instabilità dovuta alla
distribuzione non uniforme dei pesi
o a modifiche dell’aerodinamica.
Montando accessori sul manubrio
oppure nella zona della forcella, te-
ner conto che devono essere il più
leggeri possibile ed essere comun-
que ridotti al minimo.
Accessori ingombranti o grandi pos- sono compromettere seriamente la
stabilità del motociclo a causa degli
effetti aerodinamici. Il vento potreb-
be tentare di sollevare il motociclo,
oppure il motociclo potrebbe diveni-
re instabile sotto l’azione di venti tra-
sversali. Questo genere di
accessori può provocare instabilità
anche quando si viene sorpassati o
nel sorpasso di veicoli di grandi di-
mensioni.
Determinati accessori possono spo- stare il conducente dalla propria po-
sizione normale di guida. Una
posizione impropria limita la libertà
di movimento del conducente e può
compromettere la capacità di con-
trollo del mezzo; pertanto, accessori
del genere sono sconsigliati.

L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im- pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare u
na pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il motoci-
clo sono stati progettati per essere all’altez-
za delle prestazioni del veicolo e per fornire
la migliore combinazione di manovrabilità,
potenza frenante e comfort. Pneumatici e
cerchi diversi da quelli forniti, o con dimen-
sioni e combinazioni diverse, possono es-
sere inappropriati. Vedere pagina 7-19 per
le specifiche dei pneumatici e maggiori in-
formazioni sul cambio dei pneumatici.
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.

Rimuovere dal motociclo tutti gli ogget-
ti non ancorati.

Controllare che il rubinetto della benzi-
na (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di car-
burante.

Orientare la ruota anteriore in posizio-
ne di marcia in linea retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo spo-
BS2-9-H0.book 4 ページ ２０１６年９月１４日　水曜日　午後５時５７分

1-5
Informazioni di sicurezza
1
2
3
4
5
6
7
8
9
10
11
12
stamento.

Innestare una marcia (per i modelli con
cambio manuale).

Fissare il motociclo con apposite funi o
cinghie di ancoraggio in corrisponden-
za di componenti solidi del motociclo,
quali ad esempio il telaio o il triplo mor-
setto superiore della forcella anteriore
(e non ad esempio alle manopole del
manubrio, agli indicatori di direzione o
ad altri componenti che potrebbero
rompersi). Scegliere attentamente la
posizione di fissaggio delle cinghie per
evitare che queste ultime sfreghino
contro le parti verniciate durante il tra-
sporto.

La sospensione, se possibile, deve es-
sere parzialmente compressa, il modo
che il motociclo non sobbalzi eccessi-
vamente durante il trasporto.
BS2-9-H0.book 5 ページ ２０１６年９月１４日　水曜日　午後５時５７分

2-1
123
4
5
6
7
8
9
10
11
12
Descrizione
HAU10411
Vista da sinistra
3
4
5,6,7
8
9
10
12
11
1, 2

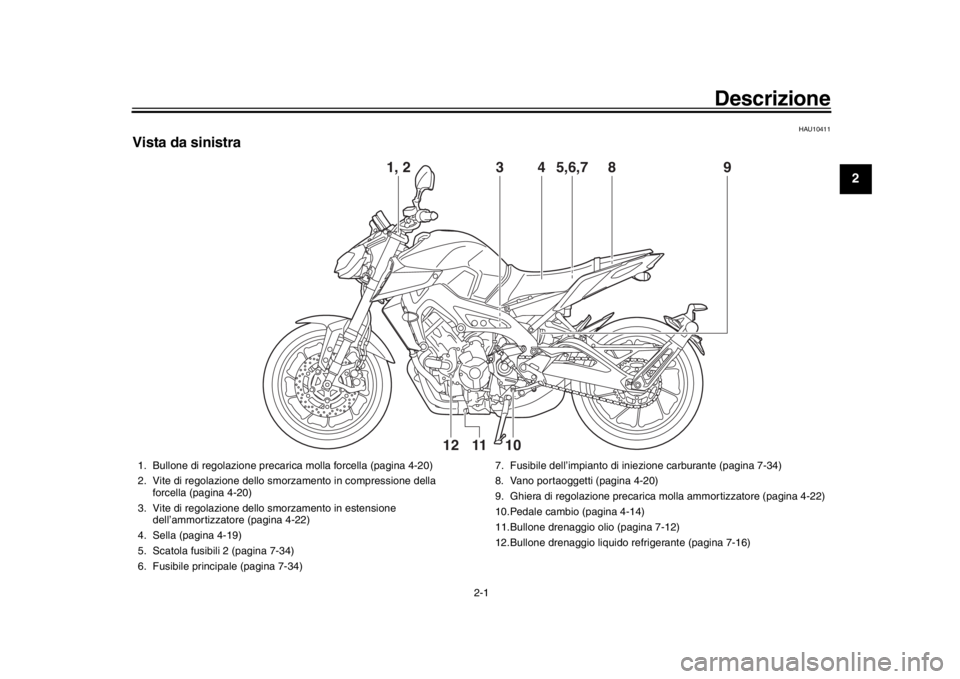

1. Bullone di regolazione precaric
a molla forcella (pagina 4-20)
2. Vite di regolazione dello sm orzamento in compressione della
forcella (pagina 4-20)
3. Vite di regolazione dello smorzamento in estensione dell’ammortizzatore (pagina 4-22)
4. Sella (pagina 4-19)
5. Scatola fusibili 2 (pagina 7-34)
6. Fusibile principale (pagina 7-34) 7. Fusibile dell’impianto di iniezione carburante (pagina 7-34)
8. Vano portaoggetti (pagina 4-20)
9. Ghiera di regolazione precarica
molla ammortizzatore (pagina 4-22)
10.Pedale cambio (pagina 4-14)
11.Bullone drenaggio olio (pagina 7-12)
12.Bullone drenaggio liquido refrigerante (pagina 7-16)
BS2-9-H0.book 1 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Descrizione
2-2
12
3
4
5
6
7
8
9
10
11
12
HAU10421
Vista da destra
14
6
7
8
9
10
5 2, 3

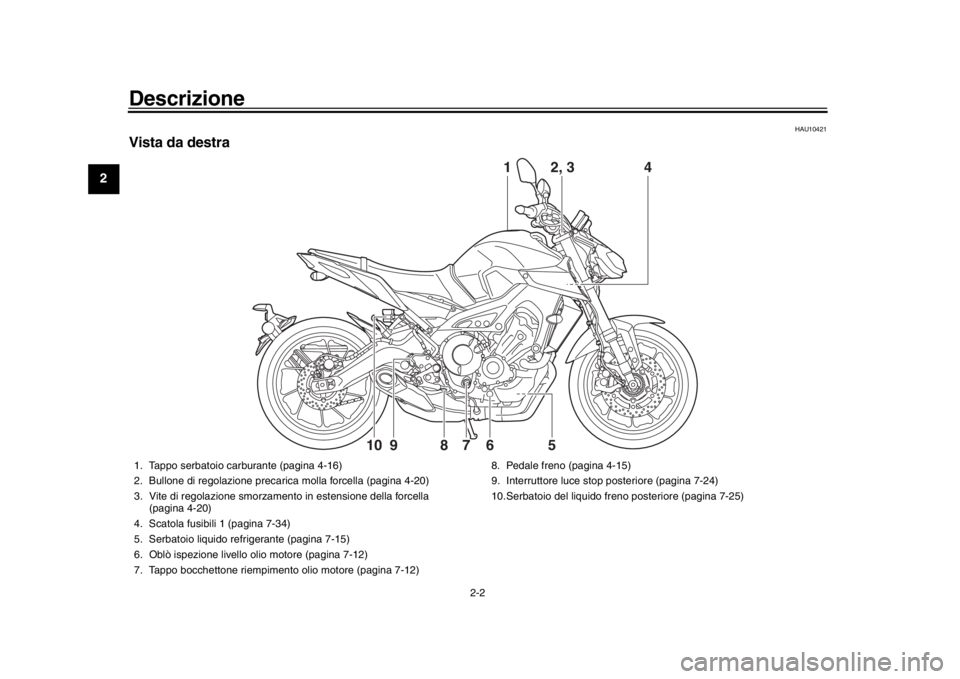

1. Tappo serbatoio carburante (pagina 4-16)
2. Bullone di regolazione precaric
a molla forcella (pagina 4-20)
3. Vite di regolazione smorzament o in estensione della forcella
(pagina 4-20)
4. Scatola fusibili 1 (pagina 7-34)
5. Serbatoio liquido refrigerante (pagina 7-15)
6. Oblò ispezione livello olio motore (pagina 7-12)
7. Tappo bocchettone riempimento olio motore (pagina 7-12) 8. Pedale freno (pagina 4-15)
9. Interruttore luce stop posteriore (pagina 7-24)
10.Serbatoio del liquido
freno posteriore (pagina 7-25)
BS2-9-H0.book 2 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Descrizione
2-3
123
4
5
6
7
8
9
10
11
12
HAU10431
Comandi e strumentazione
1
2
3
4
5
6
7
8

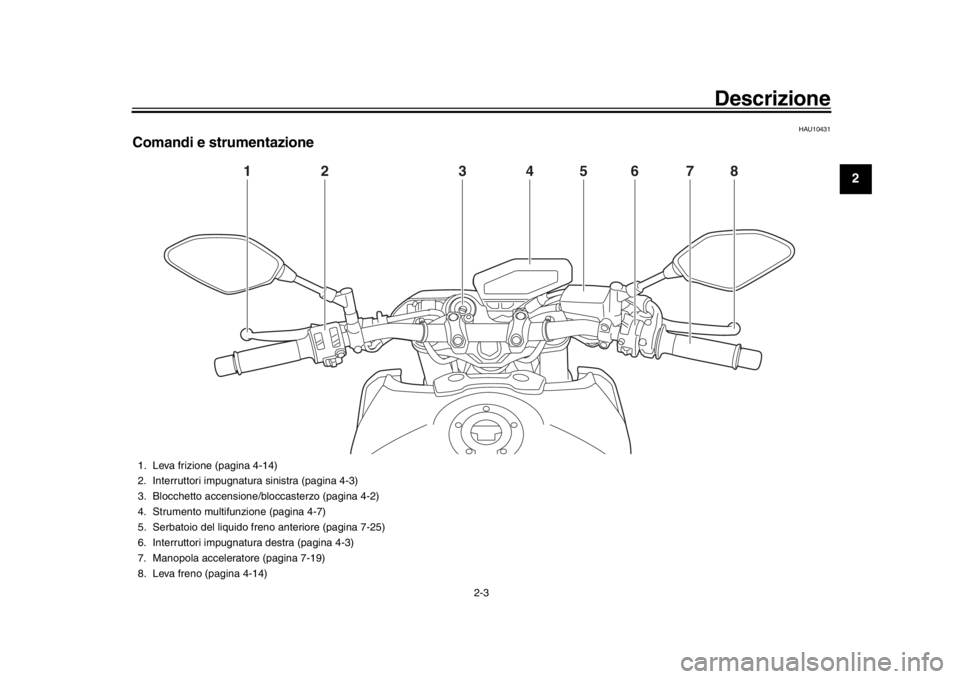

1. Leva frizione (pagina 4-14)
2. Interruttori impugnatura sinistra (pagina 4-3)
3. Blocchetto accensione/b loccasterzo (pagina 4-2)
4. Strumento multifunzione (pagina 4-7)
5. Serbatoio del liquido fr eno anteriore (pagina 7-25)
6. Interruttori impugnatura destra (pagina 4-3)
7. Manopola acceleratore (pagina 7-19)
8. Leva freno (pagina 4-14)
BS2-9-H0.book 3 ページ ２０１６年９月１４日　水曜日　午後５時５７分

3-1
1
23
4
5
6
7
8
9
10
11
12
Funzioni speciali
HAU76422
D-mode (modalità di guida)Il D-mode è un sistema di prestazioni moto-
re controllato elettronicamente. Questo mo-
dello ha tre tipi di selezione modo: “STD”,
“A” e “B”.
AVVERTENZA
HWA18440
Non cambiare la modalità di guida men-tre il veicolo è in movimento.
Con la manopola acceleratore chiusa, pre-
mere questo interruttore per cambiare la
modalità di guida nel seguente ordine:
STD  A  B  STDNOTA
Sincerarsi che di aver capito ciascun
modo di guida prima di azionare l’inter-
ruttore modo di guida.

La modalità di guida corrente è visua-
lizzata nel display della modalità di gui-
da (pagina 4-10).

La modalità di guida corrente vienesalvata quando si spegne il veicolo.
Modalità “STD”
La modalità “STD” è adatta per varie condi-
zioni di guida.
Questa modalità consente al conducente di
godere di una guidabilità regolare e sportiva
dalla gamma di bassa velocità alla gamma
di velocità elevata.
Modalità “A”
La modalità “A” offre una risposta più spor-
tiva del motore nella gamma di velocità da
bassa a media rispetto alla modalità “STD”.
Modalità “B”
La modalità “B” offre una risposta relativa-
mente meno netta rispetto alla modalità
“STD” per situazioni di guida che richiedono
un comando dell’acceleratore particolar-
mente sensibile.
HAU76432
Sistema di controllo della
trazioneIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la po-
tenza erogata dal motore fino al ripristino
della trazione.
AVVERTENZA
HWA15432
Il sistema di controllo della trazione non
esenta il pilota dal mantenere una guida
adatta alle specifiche condizioni. Il siste-
ma di controllo della trazione impedisce
la perdita della trazione dovuta ad ecces-
siva velocità all’ingresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impedire lo slitta-
mento della ruota anteriore. Come con
qualsiasi moto, affrontare con cautela le
superfici che potrebbero essere sdruc-
ciolevoli ed evitare le superfici eccessi-vamente sdrucciolevoli.

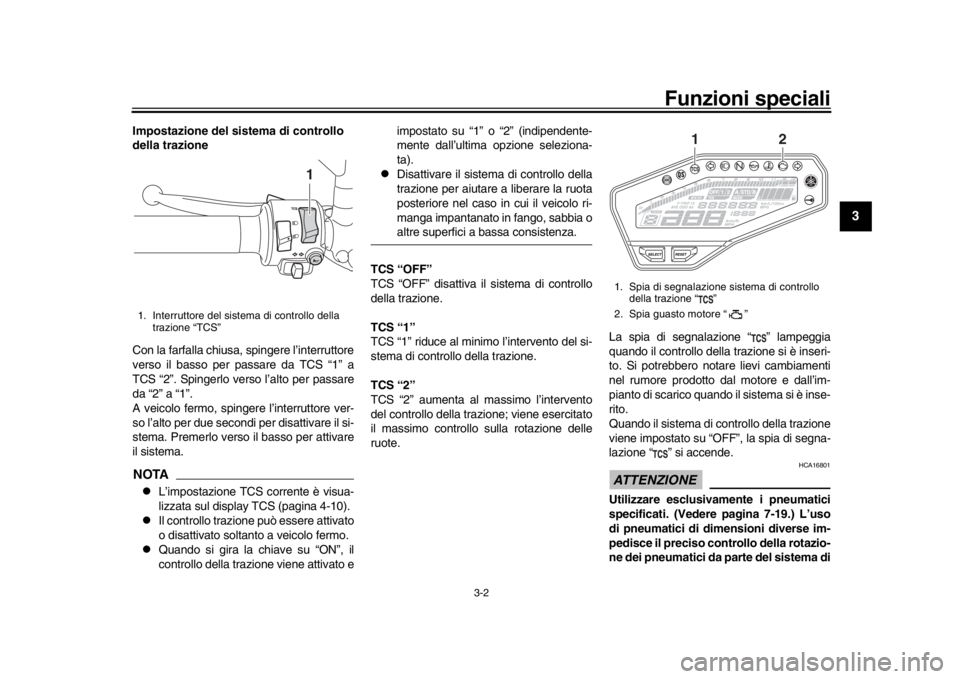

1. Interruttore modalità di guida “MODE”
1
BS2-9-H0.book 1 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Funzioni speciali
3-2
1
234
5
6
7
8
9
10
11
12
Impostazione del sistema di controllo
della trazione
Con la farfalla chiusa, spingere l’interruttore
verso il basso per passare da TCS “1” a
TCS “2”. Spingerlo verso l’alto per passare
da “2” a “1”.
A veicolo fermo, spingere l’interruttore ver-
so l’alto per due secondi per disattivare il si-
stema. Premerlo verso il basso per attivare
il sistema.NOTA
L’impostazione TCS corrente è visua-
lizzata sul display TCS (pagina 4-10).

Il controllo trazione può essere attivato
o disattivato soltanto a veicolo fermo.

Quando si gira la chiave su “ON”, il
controllo della trazione viene attivato e impostato su “1” o “2” (indipendente-
mente dall’ultima opzione seleziona-
ta).

Disattivare il sistema di controllo della
trazione per aiutare a liberare la ruota
posteriore nel caso in cui il veicolo ri-
manga impantanato in fango, sabbia oaltre superfici a
bassa consistenza.
TCS “OFF”
TCS “OFF” disattiva il sistema di controllo
della trazione.
TCS “1”
TCS “1” riduce al minimo l’intervento del si-
stema di controllo della trazione.
TCS “2”
TCS “2” aumenta al massimo l’intervento
del controllo della trazione; viene esercitato
il massimo controllo sulla rotazione delle
ruote. La spia di segnalazione “ ” lampeggia
quando il controllo della trazione si è inseri-
to. Si potrebbero nota
re lievi cambiamenti
nel rumore prodotto dal motore e dall’im-
pianto di scarico quando il sistema si è inse-
rito.
Quando il sistema di controllo della trazione
viene impostato su “OFF”, la spia di segna-
lazione “ ” si accende.
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Vedere pagina 7-19.) L’uso
di pneumatici di dimensioni diverse im-
pedisce il preciso controllo della rotazio-
ne dei pneumatici da parte del sistema di
1. Interruttore del sistema di controllo della
trazione “TCS”
1
1. Spia di segnalazione sistema di controllo
della trazione “ ”
2. Spia guasto motore “ ”
12
BS2-9-H0.book 2 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Funzioni speciali
3-3
1
23
4
5
6
7
8
9
10
11
12
controllo della trazione.
Azzeramento del sistema di controllo
della trazione
Il sistema di controllo della trazione si disa-
biliterà automaticamente in caso di:
Sollevamento da terra della ruota an-
teriore o di quella posteriore durante la
guida.

Rilevamento di una rotazione eccessi-
va della ruota posteriore durante la
guida.

Rotazione di una delle ruote con la
chiave girata su “ON” (ad esempio
quando si esegue la manutenzione).
Se il sistema di controllo della trazione è di-
sabilitato, sia la spia di segnalazione “ ”
che la spia “ ” si accenderanno.
In questo caso, provare ad azzerare il siste-
ma come segue. 1. Arrestare il veicolo e girare la chiave su “OFF”.
2. Attendere alcuni secondi e girare la chiave di nuovo su “ON”.
3. La spia di segnalazione “ ” deve
spegnersi e il sistema abilitarsi.
NOTASe la spia di segnalazione “ ” resta acce-
sa dopo l’azzeramento, il veicolo potrebbe
ancora essere usato; tuttavia, fare controlla- re il veicolo da un
concessionario Yamaha
non appena possibile.
4. Far controllare il veicolo e spegnere la spia “ ” da un concessionario
Yamaha.
HAU76401
Quick Shift SystemIl Quick Shift System (sistema QS) consen-
te innesti delle marce superiori assistiti elet-
tronicamente, alla massima accelerazione
e senza l’uso della leva frizione. Quando
l’interruttore cambio rileva il movimento nel
pedale cambio (pagina 4-14), la potenza
motore e la coppia motrice vengono mo-
mentaneamente regolate per consentire
l’innesto della marcia superiore.NOTA
Il Quick Shift System entra in funzione
quando si guida ad almeno 20 km/h
(12 mi/h) con un regime motore di
2300 giri/min o superiore e solo in ac-
celerazione.

Il sistema non entra in funzione quan-do si tira la leva frizione.
BS2-9-H0.book 3 ページ ２０１６年９月１４日　水曜日　午後５時５７分

4-1
1
2
345
6
7
8
9
10
11
12
Strumento e funzioni di controllo
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)

due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi

un transponder (installato nella chiave
di ricodifica)

la centralina dell’immobilizzatore

un’ECU

una spia immobilizer (Vedere
pagina 4-6.)
La chiave con la calotta rossa viene utilizza- ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’operazio-
ne difficile, portare il veicolo con tutte e tre le
chiavi da un concessionario Yamaha per
farla eseguire. Non usare la chiave con la
calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.

Non immergere in acqua nessuna
delle chiavi.

Non esporre nessuna delle chiavi a
temperature eccessivamente alte.

Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).

Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.

Non appoggiare oggetti pesanti su
una delle chiavi.

Non molare o modificare la forma di
nessuna delle chiavi.

Non disassemblare la parte di pla-
stica di nessuna delle chiavi.

Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.

Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.

Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze neisegnali.

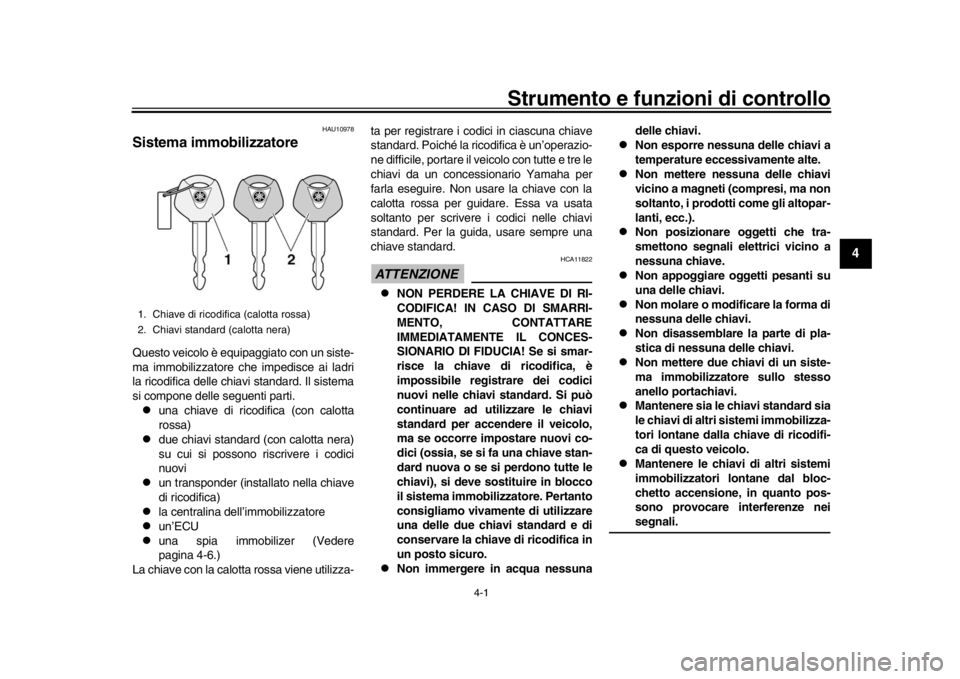

1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
BS2-9-H0.book 1 ページ ２０１６年９月１４日　水曜日　午後５時５７分

Strumento e funzioni di controllo
4-2
1
2
34
5
6
7
8
9
10
11
12
HAU10474
Blocchetto accensione/
bloccasterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’us o normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltantoper riscrivere i codici.
HAU36872
ON (aperto)
Tutti i circuiti elettrici vengono alimentati.
L’illuminazione pannello strumenti, la luce fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causareincidenti.
HAU1068B
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirareleggermente il manubrio verso destra.

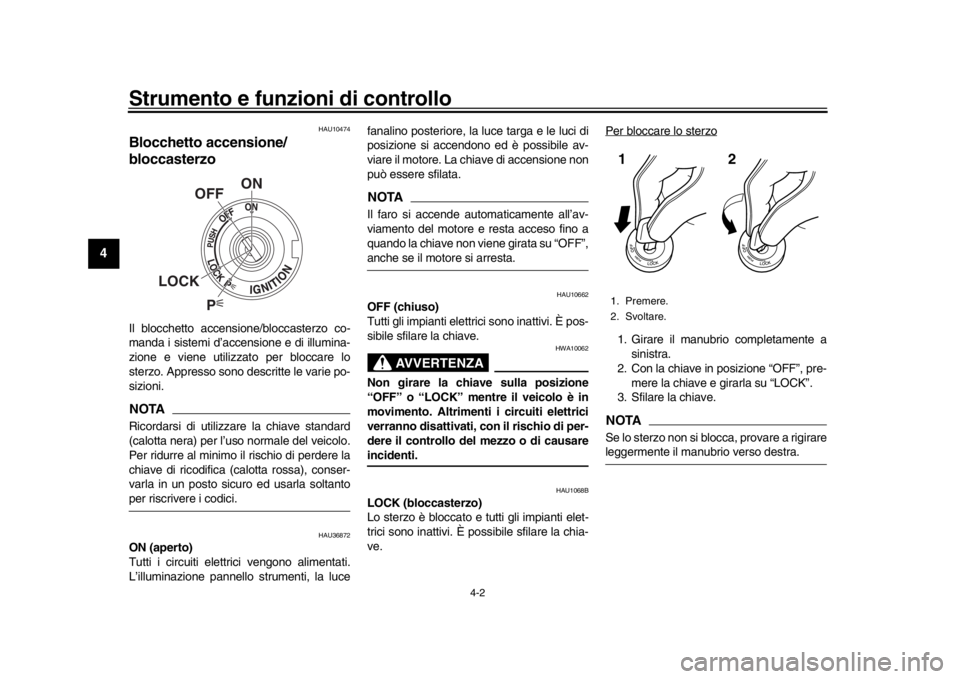

P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
BS2-9-H0.book 2 ページ ２０１６年９月１４日　水曜日　午後５時５７分
