YAMAHA MT-09 2018 Manual de utilização (in Portuguese)

8-1
1
2
3
4
5
6
789
10
11
12
Cuidados e arrumação do motociclo
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar an tes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU26015
CuidadosEmbora a conceção abert a de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa pass ar despercebido num
carro, este influencia negativamente o as-
peto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom aspe-
to do seu motociclo, aumentando o tempo
de vida e otimizando o desempenho.
Antes da limpeza 1. Tape a saída do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores elétricos, in-
cluindo as tampas da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra- nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos vedantes, anilhas, carretos, corrente
de transmissão e eixos das rodas. En-
xague sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA10773

Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afetada durante mais tempo do
que o recomendado. Além disso,
enxague minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.

Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, para-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxague bem todos os resíduos de
BS2-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午後２時１９分

Cuidados e arrumação do motociclo
8-2
1
2
3
4
5
6
78
9
10
11
12
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.

Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos
anti-ferrugem ou de remoção da fer-
rugem, líquido dos travões, an-
ti-congelante ou eletrólito.

Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jato de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes elétricos (aco-
pladores, conectores,
instrumentos, interruptores e lu-
zes), tubos de respiração e respira-
douros.

Para os motociclos equipados com
para-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po- dem deixar riscos no para-vento.
Teste o produto numa pequena par-
te oculta do para-vento, para se as-
segurar de que não deixa ficar
marcas. Se o para-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insetos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera. 1. Limpe o motociclo com água fria e um detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
ação corrosiva do sal.
[PCA10792]
2. Aplique um spray anti-corrosão em to- das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza 1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Seque imediatamente a corrente de transmissão e lubrif ique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
BS2-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午後２時１９分

Cuidados e arrumação do motociclo8-3
1
2
3
4
5
6
789
10
11
12
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ- to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa- mente antes de o guardar ou tapar.AVISO
PWA11132
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.
Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.

Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-mento nas curvas.
PRECAUÇÃO
PCA10801

Aplique óleo em spray ou cera com moderação e certifique-se de que
limpa qualquer excesso.

Nunca aplique óleo nem cera em
peças de borracha e plástico, tra-
te-as com um produto de tratamen-
to adequado.

Evite utilizar compostos de poli-
mento abrasivos, pois estes des-gastam a pintura.
NOTA
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.

As lavagens, o tempo de chuva ou os
climas húmidos podem
causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-mover a humidade da lente.
PAU26183
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811

Guardar o motociclo num comparti-
mento com fraca ventilação ou ta-
pá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.

Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses: 1. Siga todas as in struções da secção
“Cuidados” deste capítulo.
2. Encha o depósito de combustível e adicione estabilizador de combustível
BS2-9-P1.book 3 ページ ２０１８年６月７日　木曜日　午後２時１９分

Cuidados e arrumação do motociclo
8-4
1
2
3
4
5
6
78
9
10
11
12
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os pass os que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni- ção e as velas.
b. Verta uma colher de chá de óleo do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de ignição nas respetivas velas, e co-
loque as velas na cabeça de cilin-
dros de modo a que os elétrodos
fiquem ligados à terra. (Isto limitará
a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
elétrodos da vela de ignição à
terra enquanto liga o mo-
tor.
[PWA10952]
e. Retire as tampas das velas de igni-ção e, de seguida, instale as velas
de ignição e as respetivas tampas. 4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen- te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 C
(30 F) ou mais de 30 C (90 F)]. Para
obter mais informaç ões relativamente
ao acondicionamento da bateria, con-
sulte a página 7-31.
NOTAAntes de guardar o motociclo, deverá fazertodas as reparaç ões necessárias.
BS2-9-P1.book 4 ページ ２０１８年６月７日　木曜日　午後２時１９分

9-1
1
2
3
4
5
6
7
8910
11
12
Especificações
PAU6999C
Dimensões:Comprimento total:2075 mm (81.7 in)
Largura total: 815 mm (32.1 in)
Altura total: 1120 mm (44.1 in)
Altura do assento:
820 mm (32.3 in)
Distância entre os eixos: 1440 mm (56.7 in)
Distância mínima do chão: 135 mm (5.31 in)
Raio de viragem mínimo:
3.0 m (9.84 ft)Peso:Massa em vazio:193 kg (425 lb)Motor:Ciclo de combustão:4 tempos
Sistema de refrigeração: Refrigerado por ci rculação de líquido
Comando de válvulas:
DOHC
Disposição do cilindro: Em linha
Número de cilindros: 3 cilindro
Cilindrada:
847 cm
3
Diâmetro  curso:
78.0  59.1 mm (3.07  2.33 in) Relação de compressão:
11.5 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação: Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Graus de viscosidade SAE: 10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo:2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.93 L (2.04 US qt, 1.70 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 14 L (3.7 US gal, 3.1 Imp.gal) Volume da reserva de combustível:
2.8 L (0.74 US gal, 0.62 Imp.gal)
Injecção de combustível:Corpo do acelerador:Marca da identificação:
B901 00Vela(s) de ignição:Fabricante/modelo: NGK/CPR9EA9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem: Molhado, multidiscoSistema de transmissão:Relação primária de redução:1.681 (79/47)
Transmissão final: Corrente
Relação secundária de redução:
2.813 (45/16)
Tipo de transmissão: Permanentemente engrenada, 6 velocida-
des
Relação das velocidades: 1.ª:
2.667 (40/15)
2.ª: 2.000 (38/19)
3.ª: 1.619 (34/21)
4.ª:
1.381 (29/21)
BS2-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午後２時１９分

Especificações
9-2
1
2
3
4
5
6
7
89
10
11
12
5.ª: 1.190 (25/21)
6.ª:
1.037 (28/27)
Quadro:Tipo de quadro: Diamond
Ângulo de avanço:
25.0 graus
Cauda: 103 mm (4.1 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 ZR17 M/C (58W)
Fabricante/modelo: BRIDGESTONE/S20F
Fabricante/modelo:
DUNLOP/D214FPneu traseiro:Tipo:Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/S20R
Fabricante/modelo: DUNLOP/D214Carga:Carga máxima:174 kg (384 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):1 pessoa:Dianteiro:
250 kPa (2.50 kgf/cm
2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro: 250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Roda dianteira:Tipo de roda:Roda de liga
Dimensão do aro: 17M/C x MT3.50Roda traseira:Tipo de roda:Roda de liga
Dimensão do aro: 17M/C x MT5.50Travão dianteiro:Tipo:Travão hidráulico com dois discos
Líquido recomendado: DOT 4Travão traseiro:Tipo:Travão hidráulico com um disco
Líquido recomendado: DOT 4
Suspensão dianteira:Tipo:Forquilha telescópica
Mola: Mola helicoidal
Amortecedor: Amortecedor hidráulico
Curso da roda:
137 mm (5.4 in)Suspensão traseira:Tipo:Braço oscilante (suspensão de elo)
Mola:
Mola helicoidal
Amortecedor: Amortecedor hidráulico a gás
Curso da roda: 130 mm (5.1 in)Sistema eléctrico:Tensão do sistema:12 V
Sistema de ignição: TCI
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:YTZ10S
Voltagem, capacidade:
12 V, 8.6 Ah (10 HR)Potência da lâmpada:Farol dianteiro:LED
BS2-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午後２時１９分

Especificações
9-3
1
2
3
4
5
6
7
8910
11
12
Luz do travão/farolim traseiro:LED
Sinal de mudança de direcção dianteiro:
10.0 W
Sinal de mudança de direcção traseiro: 10.0 W
Mínimos: LED
Luz da chapa de matrícula:
LED
Iluminação do contador: LED
Indicador luminoso de ponto morto: LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo: LED
Indicador luminoso de mudança de direcção: LED
Luz de advertência da temperatura do refrige-
rante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS: LED
Indicador luminoso do sistema imobilizador: LED
Indicador luminoso do sistema de controlo de
tração:
LED
Fusible de los calentadores de los puños del
manillar:
LED
Fusível:Fusível principal:50.0 A
Fusivel auxiliar 1: 2.0 A
Fusível para terminal 1: 2.0 A
Fusível do aquecedor de punho:
5.0 A
Fusível do farol dianteiro: 10.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento: 7.5 A
Fusível do motor da ventoinha do radiador: 15.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS: 7.5 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do acelerador: 7.5 A
BS2-9-P1.book 3 ページ ２０１８年６月７日　木曜日　午後２時１９分

10-1
1
2
3
4
5
6
7
8
910
11
12
Informações para o consumidor
PAU53562
Números de identificaçãoRegiste o número de identificação do veícu-
lo, o número de série do motor e a informa-
ção da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO VEÍ-
CULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO MODE-
LO:
PAU26401

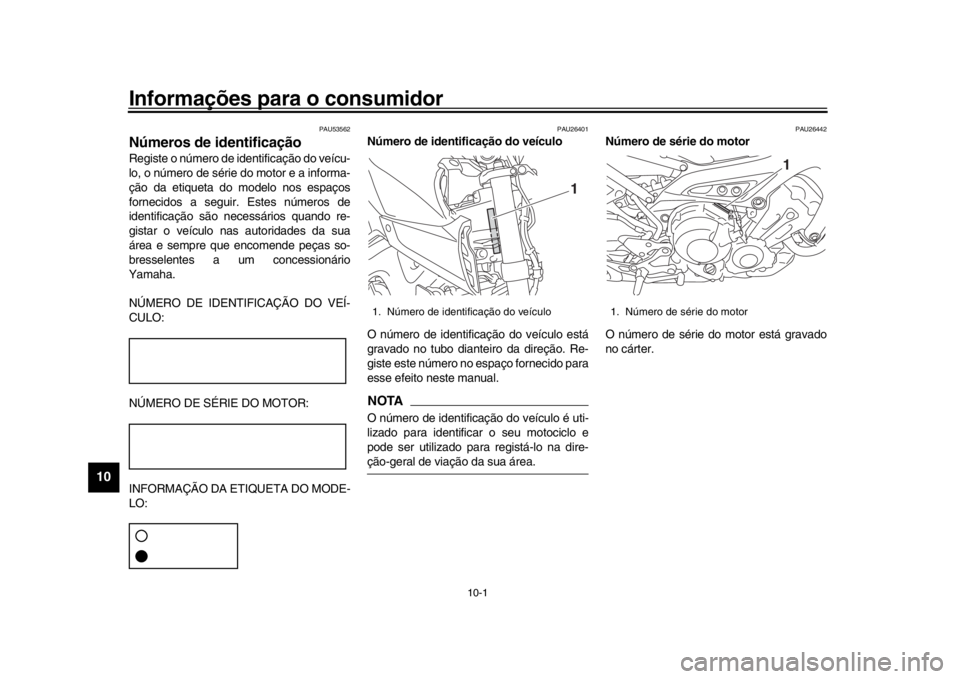

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-ção-geral de viação da sua área.
PAU26442
Número de série do motor
O número de série do motor está gravado
no cárter.
1. Número de identificação do veículo
1
1. Número de série do motor
1
BS2-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午後２時１９分

Informações para o consumidor
10-2
1
2
3
4
5
6
7
8
91011
12
PAU26481
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 4-19.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU74702
Registo de dados do veículoEste modelo de ECU armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias e para fins de pes-
quisa e desenvolvimento. Estes dados ape-
nas serão transferidos quando uma
ferramenta de diagnóstico especial da
Yamaha for ligada ao veículo, por exemplo,
ao realizar verificações ou procedimentos
de manutenção.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
Dados sobre o estado do veículo e o
desempenho do motor

Dados sobre a injeção de combustível
e relativos às emissões
A Yamaha não divulgará estes dados a ter-
ceiros, exceto:

Com o consentimento do proprietário
do veículo

Se obrigada por força de lei

Para uso da Yamaha em situações de
litígio

Para pesquisa geral realizada pela
Yamaha, quando estes dados não es-
tiverem associados a um veículo ou
proprietário específicos
1. Etiqueta do modelo
1
1. Conector de diagnóstico
1
BS2-9-P1.book 2 ページ ２０１８年６月７日　木曜日　午後２時１９分

11-1
1
2
3
4
5
6
7
8
9
1011
12
Índice remissivoAABS ..........................................................4-15
Alavanca da embraiagem ........................4-13
Alavanca do travão ..................................4-14
Alavancas do travão e da embraiagem, verificação e lubrificação .......................7-28
Amortecedor, ajuste .................................4-22
Armazenagem............................................8-3
Assento ....................................................4-19BBagagem, prendedores da correia ..........4-24
Bateria......................................................7-31CCabos, verificação e lubrificação .............7-27
Características especiais ...........................3-1
Colocar o motor em funcionamento ...........6-1
Combustível .............................................4-17
Compartimento de armazenagem ...........4-20
Conector de diagnóstico ..........................10-2
Conectores CC auxiliares ........................4-24
Consumo de combustível, sugestões
para a redução ........................................6-3
Conversor catalítico .................................4-19
Cor mate, cuidado......................................8-1
Corrente de transmissão, limpeza e lubrificação ............................................7-26
Cuidados ....................................................8-1DDireção, verificação .................................7-30
Descanso lateral ......................................4-25
Descanso lateral, verificação e lubrificação ............................................7-29
Deteção e resolução de problemas .........7-36
EElemento do filtro de ar ........................... 7-16
Especificações........................................... 9-1
Estacionamento ......................................... 6-4
Etiqueta do modelo.................................. 10-2FFolga da alavanca da embraiagem, ajuste..................................................... 7-20
Folga da alavanca do travão, verificação ............................................. 7-21
Folga da corrente de transmissão ........... 7-24
Folga das válvulas ................................... 7-17
Folga do punho do acelerador, verificação ............................................. 7-16
Forquilha dianteira, ajuste ....................... 4-20
Forquilha dianteira, verificação................ 7-30
Fusíveis, substituição .............................. 7-32IIndicadores luminosos e luzes de advertência.............................................. 4-5
Indicador luminoso de máximos ................ 4-5
Indicador luminoso de mudança de
direção .................................................... 4-5
Indicador luminoso de mudança rápida
de velocidade .......................................... 4-7
Indicador luminoso de ponto morto ........... 4-5
Indicador luminoso do sistema imobilizador ............................................. 4-7
Indicador luminoso do sistema de controlo de tração ................................... 4-6
Informações relativa s à segurança............ 1-1
Interruptor da buzina ................................. 4-4
Interruptor de farol alto/baixo..................... 4-4 Interruptor de paragem/andamento/
arranque ................................................. 4-4
Interruptor de perigo.................................. 4-4
Interruptor de ultrapassagem .................... 4-4
Interruptor do modo de transmissão ......... 4-4
Interruptor do sinal de mudança de
direção .................................................... 4-4
Interruptor do sistema de controlo de tração ...................................................... 4-4
Interruptores das luzes dos travões ........ 7-21
Interruptores do guiador ............................ 4-3
Interruptor principal/bloqueio da direção ... 4-2
JJogo de ferramentas ................................. 7-2LLâmpada do sinal de mudança de direção, substituição ............................. 7-35
Lata ......................................................... 7-11
Líquido dos travões , mudança ................ 7-24
Localizações das peças ............................ 2-1
Luz de advertência da temperatura do refrigerante ............................................. 4-5
Luz de advertência de problema no motor....................................................... 4-6
Luz de advertência do ABS....................... 4-6
Luz de advertência do nível de óleo ......... 4-5
Luzes do veículo ..................................... 7-35MManutenção e lubrificação, periódica........ 7-5
Manutenção, sistema de controlo
das emissões .......................................... 7-3
Modo D (modo de transmissão) ................ 3-1
Módulo do contador multifuncional ........... 4-7
Mudança de velocidades .......................... 6-2
BS2-9-P1.book 1 ページ ２０１８年６月７日　木曜日　午後２時１９分
