YAMAHA MT-09 2018 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
7-10
1
2
3
4
5
678
9
10
11
12

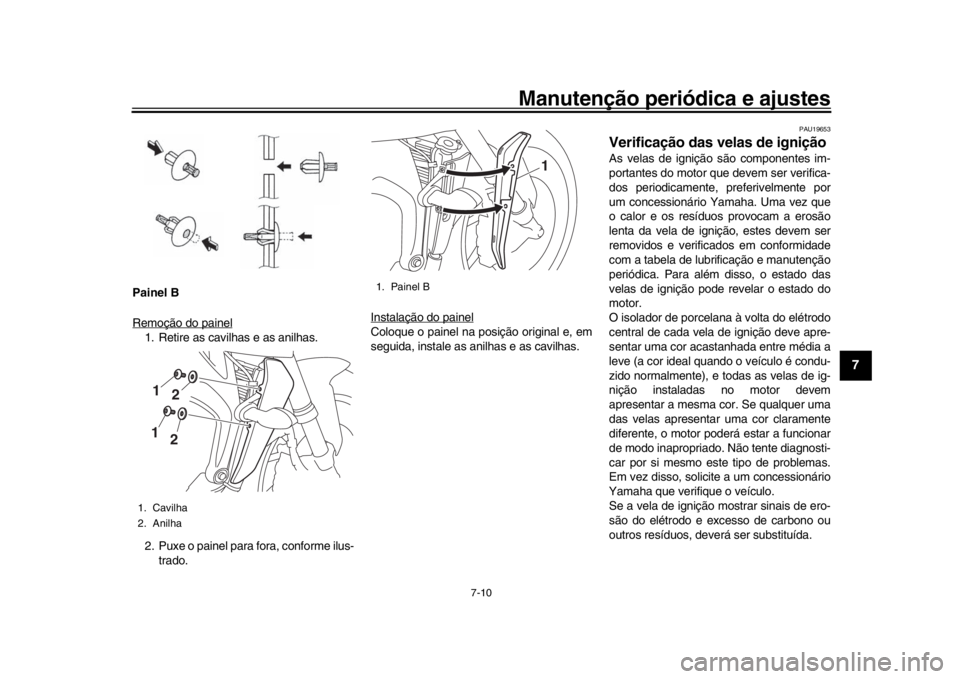

Painel B
Remoção do painel1. Retire as cavilhas e as anilhas.
2. Puxe o painel para fora, conforme ilus- trado. Instalação do painel
Coloque o painel na posição original e, em
seguida, instale as anilhas e as cavilhas.
PAU19653
Verificação das velas de igniçãoAs velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos
provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do elétrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do elétrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.
1. Cavilha
2. Anilha
1 2
1
2
1. Painel B
1
BS2-9-P1.book 10 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-11
1
2
3
4
5
67
8
9
10
11
12

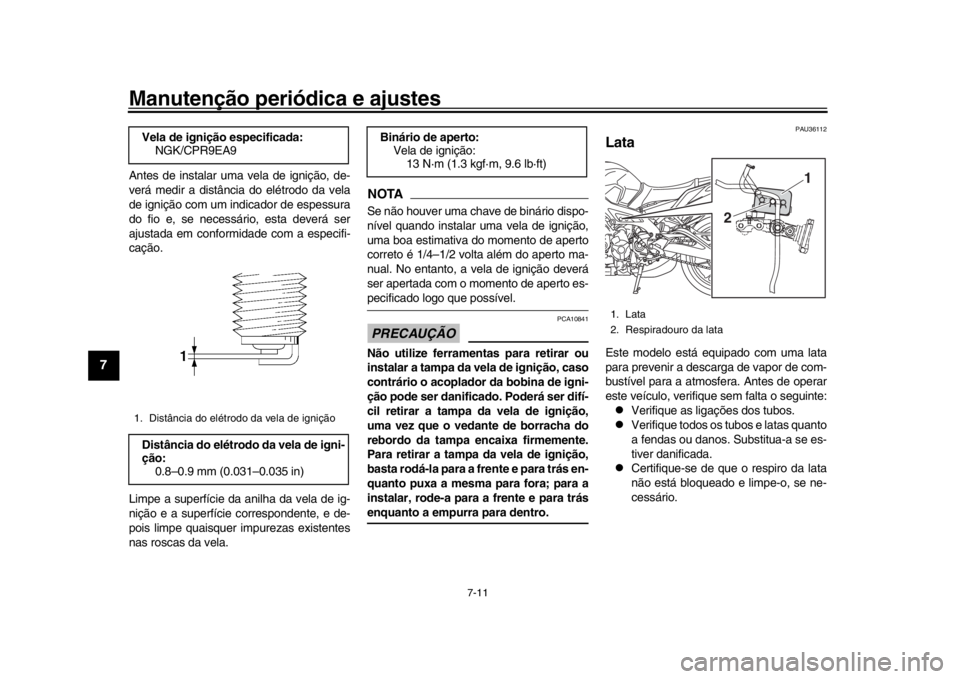

Antes de instalar uma vela de ignição, de-
verá medir a distância do elétrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-pecificado logo que possível.PRECAUÇÃO
PCA10841
Não utilize ferramentas para retirar ou
instalar a tampa da vela de ignição, caso
contrário o acoplador da bobina de igni-
ção pode ser danificado. Poderá ser difí-
cil retirar a tampa da vela de ignição,
uma vez que o vedante de borracha do
rebordo da tampa encaixa firmemente.
Para retirar a tampa da vela de ignição,
basta rodá-la para a frente e para trás en-
quanto puxa a mesma para fora; para a
instalar, rode-a para a frente e para trásenquanto a empurra para dentro.
PAU36112
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte:
Verifique as ligações dos tubos.

Verifique todos os tubos e latas quanto
a fendas ou danos. S ubstitua-a se es-
tiver danificada.

Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
Vela de ignição especificada:
NGK/CPR9EA9
1. Distância do elétrodo da vela de igniçãoDistância do elétrodo da vela de igni-
ção:0.8–0.9 mm (0.031–0.035 in)
Binário de aperto: Vela de ignição:13 N·m (1.3 kgf·m, 9.6 lb·ft)
1. Lata
2. Respiradouro da lata
1
2
BS2-9-P1.book 11 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-12
1
2
3
4
5
678
9
10
11
12
PAU1990D
Óleo do motorO nível de óleo do motor deve ser verificado
regularmente. Para além disso, o óleo e o
cartucho do filtro de óleo devem ser substi-
tuídos nos intervalos especificados na tabe-
la de manutenção periódica.PRECAUÇÃO
PCA11621

Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.

Certifique-se de que não entra ne-nhum material estranho no cárter. Verificação do nível
de óleo do motor
1. Depois de aquecer o motor, aguarde
alguns minutos para o óleo assentar.
2. Com o veículo numa superfície nivela- da, segure-o direito para obter uma lei-
tura correta.
3. Verifique a janela de verificação locali- zada na parte inferior direita do cárter.
NOTAO óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.
4. Se o óleo do motor estiver na marca do nível mínimo ou abaixo, remova a
tampa de enchimento de óleo e adicio- ne óleo.
5. Verifique o anel de vedação em O da tampa de enchiment o de óleo. Substi-
tua-a se estiver danificada.
6. Instale a tampa de enchimento de óleo.
Mudança do óleo (e filtro) do motor
1. Coloque o motor em funcionamento, deixe-o aquecer durante alguns mo-
mentos e depois desligue-o.
2. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo e a cavilha de drenagem de óleo do
motor e a anilha.
Óleo do motor recomendado:
Consulte a página 9-1.
Quantidade de óleo: Mudança de óleo: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
1
2
34
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
BS2-9-P1.book 12 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-13
1
2
3
4
5
67
8
9
10
11
12

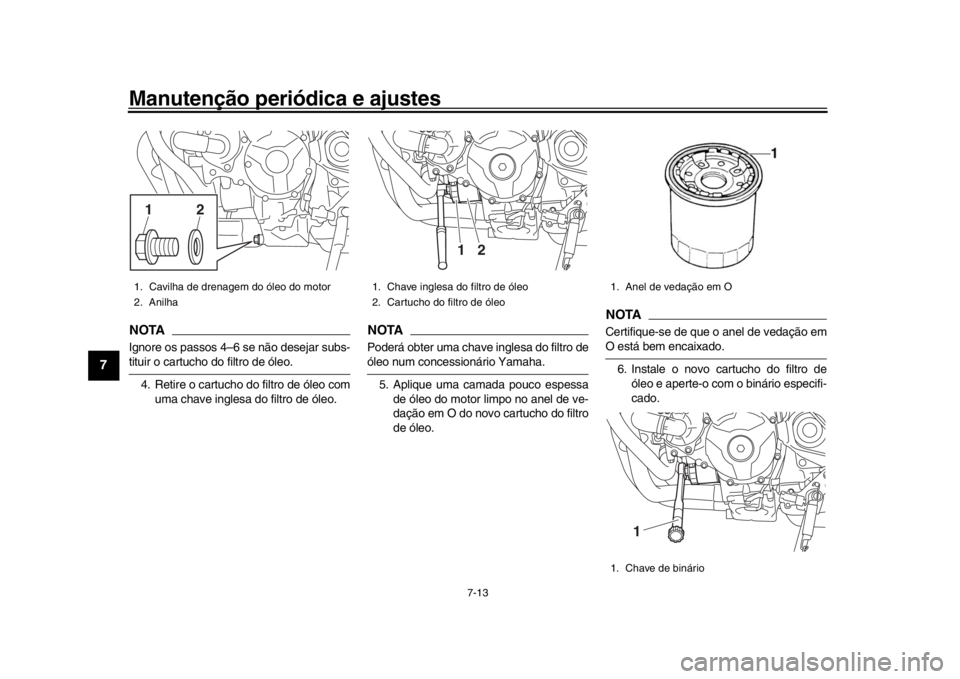

NOTAIgnore os passos 4–6 se não desejar subs-tituir o cartucho do filtro de óleo.
4. Retire o cartucho do filtro de óleo com uma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
5. Aplique uma camada pouco espessa de óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação emO está bem encaixado.
6. Instale o novo cartucho do filtro de óleo e aperte-o com o binário especifi-
cado.
1. Cavilha de drenagem do óleo do motor
2. Anilha1
2
1. Chave inglesa do filtro de óleo
2. Cartucho do filtro de óleo
2
1
1. Anel de vedação em O
1. Chave de binário
1
BS2-9-P1.book 13 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-14
1
2
3
4
5
678
9
10
11
12
7. Instale a cavilha de drenagem de óleo do motor e uma nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
8. Verta a quantidade especificada de óleo recomendado no cárter.NOTAÉ recomendável utilizar um funil.
9. Depois de verificar o anel de vedação em O da tampa de enchimento de óleo
do motor, instale a tampa de enchi-
mento.NOTALimpe qualquer derrame de óleo antes deligar o motor.
10. Ligue o motor e deixe-o ao ralenti du- rante alguns minutos enquanto verifi-
ca se existem fugas de óleo. Se
encontrar uma fuga, pare imediata- mente o motor e procure a causa.
PRECAUÇÃO
PCA10402
Se a luz de advertência do nível de óleo
tremeluzir ou permanecer acesa, mesmo
que o nível de óleo esteja correto, desli-
gue imediatamente o motor e solicite a
um concessionário Yamaha que verifi-que o veículo.
11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo uma última
vez.
PAUS1203
RefrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture comágua destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líquido refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifique
quando o motor estiver frio.1. Estacione o veículo numa superfície
Binário de aperto:
Cartucho do filtro de óleo: 17 N·m (1.7 kgf·m, 13 lb·ft)
Binário de aperto: Cavilha de drenagem de óleo do mo-
tor:
43 N·m (4.3 kgf·m, 32 lb·ft)
Líquido refrigerante recomendado:Líquido refrigerante YAMALUBE
Quantidade de líquido refrigerante: Reservatório de refrigerante (marca
do nível máx.):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.93 L (2.04 US qt, 1.70 Imp.qt)
BS2-9-P1.book 14 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-15
1
2
3
4
5
67
8
9
10
11
12
nivelada.
2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o refrigerante estiver na marca de nível mínimo ou abaixo desta, retire a
tampa do reservatório de refrigerante.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quen-
te.
[PWA15162]
4. Adicione líquido refrigerante até à mar-ca do nível máximo.
PRECAUÇÃO:
Caso não tenha líquido refrigerante,
utilize água destilada ou água ma-
cia. Não utilize água dura nem água
salgada pois danificam o motor.
Caso tenha utilizado água em vez de
líquido refrigerante, substitua-a por
líquido refrigerante logo que possí-
vel, caso contrário o sistema de re-
frigeração não ficará protegido
contra congelação e corrosão. Se ti-
ver sido acrescentada água ao líqui-
do refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
quido refrigerante logo que
possível, caso contrário a eficácia
do líquido refrigerante será reduzi- da.
[PCA10473]
5. Coloque a tampa do reservatório de
refrigerante.
PAU33032
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o re-
frigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10382]
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
21
3
1. Tampa do reservatório de refrigerante
1
BS2-9-P1.book 15 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-16
1
2
3
4
5
678
9
10
11
12
PAU36765
Elemento do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar.
PAU44735
Verificação da velocidade de
ralenti do motorVerifique a velocidade de ralenti do motor e,
se necessário, solicite a um concessionário
Yamaha que a retifique.
PAU21386
Verificação da folga do punho do
aceleradorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
Velocidade de ralenti do motor:
1100–1300 rpm1. Folga do punho do aceleradorFolga do punho do acelerador:
3.0–5.0 mm (0.12–0.20 in)
1
BS2-9-P1.book 16 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-17
1
2
3
4
5
67
8
9
10
11
12
PAU21403
Folga das válvulasAs válvulas são um componente importante
do motor que sofre alterações na folga com
o uso, por isso, têm de ser verificadas e
ajustadas nos interv alos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando omotor está frio.
PAU64410
Pneus Os pneus são o único contacto entre o veí-
culo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada pelos
pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
dos pneus incorreta pode causar feri-
mentos graves ou morte devido à perda
de controlo.
A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).

A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente. Pressão de ar dos pneus (medida
com os pneus frios):
1 pessoa:
Frente:250 kPa (2.50 kgf/cm
2, 36 psi)
Trás:
290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Frente:
250 kPa (2.50 kgf/cm2, 36 psi)
Trás: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*: 174 kg (384 lb)
* Peso total com condutor, passageiro,
carga e acessórios
BS2-9-P1.book 17 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-18
1
2
3
4
5
678
9
10
11
12
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AVISO
PWA10472

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.

Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-racterísticas ótimas. Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para garan-
tir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902

Os pneus da frente e de trás devem

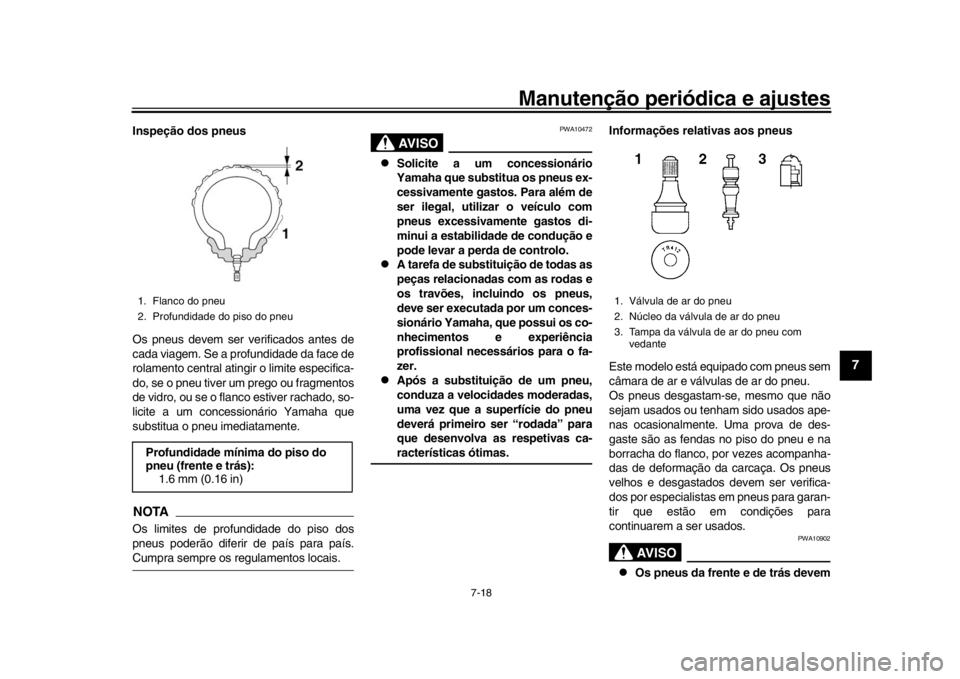

1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.16 in)
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com
vedante
BS2-9-P1.book 18 ページ ２０１８年６月７日　木曜日　午後２時１９分

Manutenção periódica e ajustes
7-19
1
2
3
4
5
67
8
9
10
11
12
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.

Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.

Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução.
Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.

Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.

Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.

Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
Pneu da frente:
Tamanho:120/70 ZR17 M/C (58W)
Fabricante/modelo:
BRIDGESTONE/S20F
Pneu de trás: Tamanho:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/S20R
DIANTEIRO e TRASEIRO: Válvula de ar do pneu:TR412
Núcleo de válvula: #9100 (de origem)
BS2-9-P1.book 19 ページ ２０１８年６月７日　木曜日　午後２時１９分
