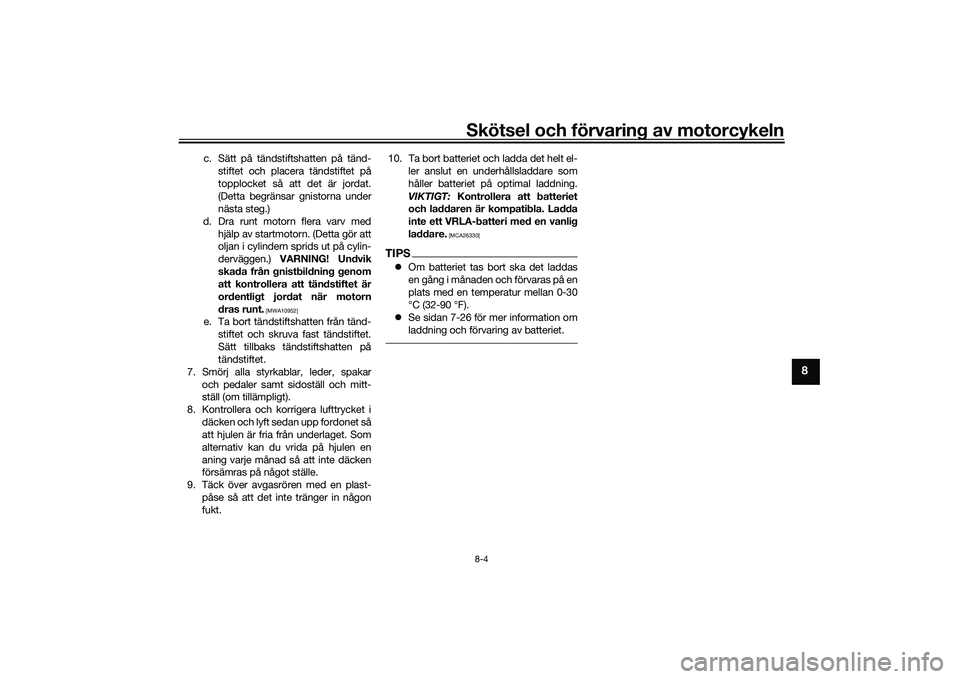

Skötsel och förvaring av motorcykeln8-4
8
c. Sätt på tändstiftshatten på tänd-stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)
d. Dra runt motorn flera varv med hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.) VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
e. Ta bort tändstiftshatten från tänd- stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet.
7. Smörj alla styrkablar, leder, spakar och pedaler samt sidoställ och mitt-
ställ (om tillämpligt).
8. Kontrollera och korrigera lufttrycket i däcken och lyft sedan upp fordonet så
att hjulen är fria från underlaget. Som
alternativ kan du vrida på hjulen en
aning varje månad så att inte däcken
försämras på något ställe.
9. Täck över avgasrören med en plast- påse så att det inte tränger in någon
fukt. 10. Ta bort batteriet och ladda det helt el-
ler anslut en underhållsladdare som
håller batteriet på optimal laddning.
VIKTIGT: Kontrollera att batteriet
och laddaren är kompatibla. Ladda
inte ett VRLA-batteri med en vanlig
laddare.
[MCA26330]
TIPS Om batteriet tas bort ska det laddas
en gång i månaden och förvaras på en
plats med en temperatur mellan 0-30
°C (32-90 °F).
 Se sidan 7-26 för mer information om
laddning och förvaring av batteriet.
UB7NM0M0.book Page 4 Wedne sday, October 7, 2020 9:07 AM

Specifikationer
9-1
9
Mått:Totallängd:2090 mm (82.3 in)
Totalbredd:
795 mm (31.3 in)
Totalhöjd: 1190 mm (46.9 in)
Sitthöjd: 825 mm (32.5 in)
Hjulbas:
1430 mm (56.3 in)
Markfrigång: 140 mm (5.51 in)
Vändradie: 3.4 m (11.16 ft)Vikt:Tjänstevikt:189 kg (417 lb)Motor:Förbränningscykel:
4-takts
Kylsystem: Vätskekyld
Ventilmekanism: DOHC
Cylinderarrangemang:
Inline
Antal cylindrar: 3-cylindrar
Slagvolym: 890 cm³
Borrning × slaglängd:
78.0 × 62.1 mm (3.07 × 2.44 in) Startsystem:
Elstart
Motorolja:Rekommenderat märke:
SAE-viskositet:10W-40
Rekommenderad motorolja:
API service SG typ eller högre, JASO
standard MA
Oljemängd i motor:
Oljebyte: 2.80 L (2.96 US qt, 2.46 Imp.qt)
Med byte av oljefilter:
3.20 L (3.38 US qt, 2.82 Imp.qt)Kylvätskemängd:Kylvätskebehållare (upp till max-
markeringen):0.28 L (0.30 US qt, 0.25 Imp.qt)
Kylare (inklusive alla slangar): 1.72 L (1.82 US qt, 1.51 Imp.qt)Bränsle:Rekommenderat bränsle:Blyfri bensin (E10 kan användas)
Oktantal (RON): 95
Tankvolym:
14 L (3.7 US gal, 3.1 Imp.gal)
Reservtank, mängd: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Bränsleinsprutning:Trottelhus:ID-märkning: B7N1Kraftöverföring:Utväxlingsförhållande:
1:a:2.571 (36/14)
2:a:
1.947 (37/19)
3:e: 1.619 (34/21)
4:e: 1.381 (29/21)
5:e:
1.190 (25/21)
6:e: 1.037 (28/27)Framdäck:Typ:
Slanglöst
Storlek: 120/70ZR17M/C (58W)
Tillverkare/modell: BRIDGESTONE/BATTLAX HYPERSPORT
S22FBakdäck:Typ:
Slanglöst
Storlek: 180/55ZR17M/C (73W)
Tillverkare/modell: BRIDGESTONE/BATTLAX HYPERSPORT
S22R
UB7NM0M0.book Page 1 Wedne sday, October 7, 2020 9:07 AM

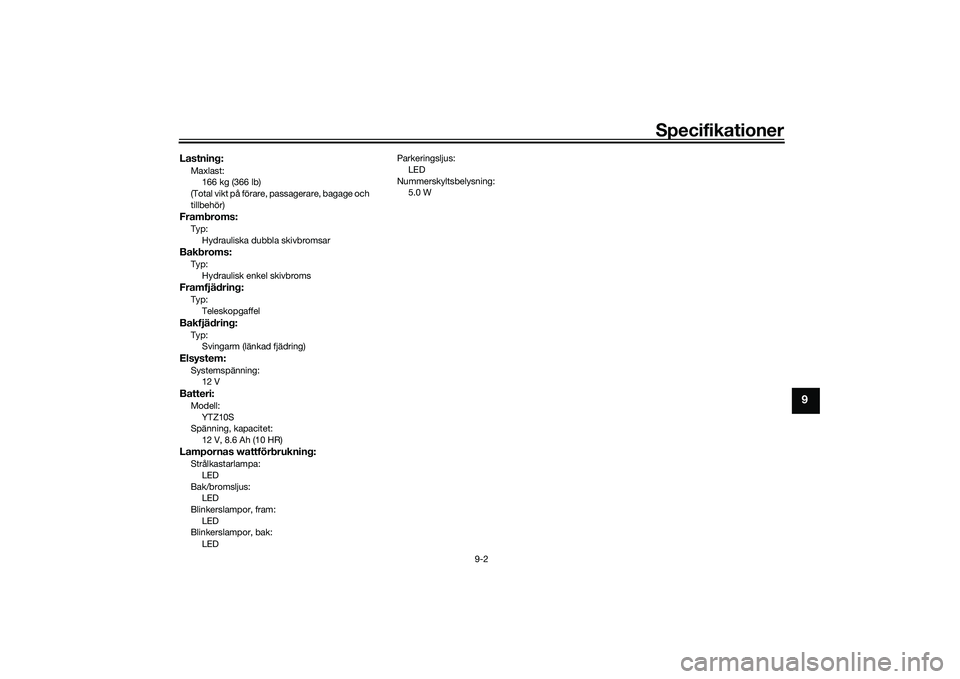

Specifikationer
9-2
9
Lastning:Maxlast:166 kg (366 lb)
(Total vikt på förare, passagerare, bagage och
tillbehör)Frambroms:Typ: Hydrauliska dubbla skivbromsarBakbroms:Typ:Hydraulisk enkel skivbromsFramfjädring:Typ:
TeleskopgaffelBakfjädring:Typ:Svingarm (länkad fjädring)Elsystem:Systemspänning:12 VBatteri:Modell:
YTZ10S
Spänning, kapacitet: 12 V, 8.6 Ah (10 HR)Lampornas wattförbrukning:Strålkastarlampa:
LED
Bak/bromsljus: LED
Blinkerslampor, fram: LED
Blinkerslampor, bak:
LED Parkeringsljus:
LED
Nummerskyltsbelysning: 5.0 W
UB7NM0M0.book Page 2 Wedne sday, October 7, 2020 9:07 AM

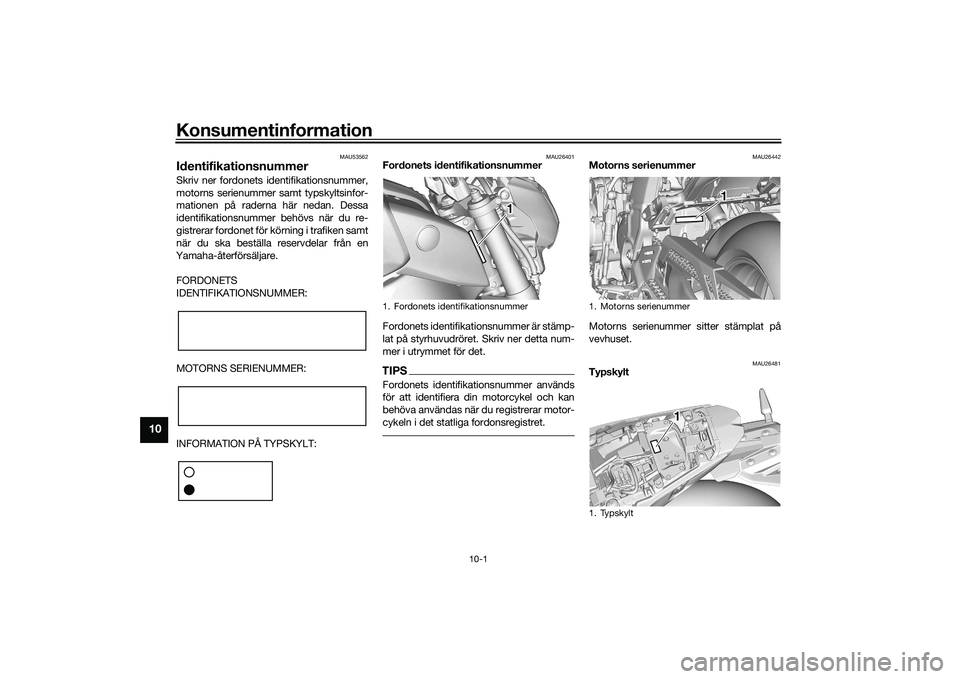

Konsumentinformation
10-1
10
MAU53562
IdentifikationsnummerSkriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26401
Fordonets identifikationsnummer
Fordonets identifikationsnummer är stämp-
lat på styrhuvudröret. Skriv ner detta num-
mer i utrymmet för det.TIPSFordonets identifikationsnummer används
för att identifiera din motorcykel och kan
behöva användas när du registrerar motor-
cykeln i det statliga fordonsregistret.
MAU26442
Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26481
Typskylt
1. Fordonets identifikationsnummer
111
1. Motorns serienummer
1. Typskylt
111
1 1 1
UB7NM0M0.book Page 1 Wedne sday, October 7, 2020 9:07 AM

Konsumentinformation
10-2
10
Typskylten är monterad på ramen under
sadeln. (Se sidan 4-22.) Skriv ner informa-
tionen på denna skylt i utrymmet för det. Du
behöver denna information när du beställer
reservdelar från en Yamaha-återförsäljare.
MAU69910
DiagnoskontaktSe bild för placering av diagnoskontakten.
MAU85300
Registrera fordonsdataECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är: Data om fordonsstatus och motorns
prestanda
 Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje
part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre-
prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data.
1. Diagnoskontakt
1 1 1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UB7NM0M0.book Page 2 Wedne sday, October 7, 2020 9:07 AM

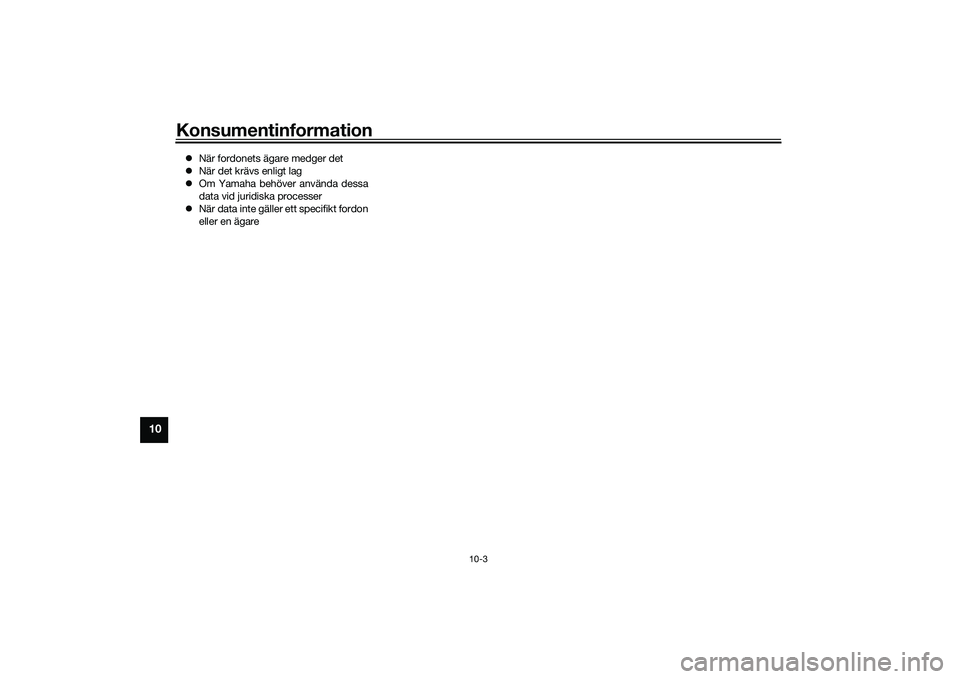

Konsumentinformation
10-3
10
När fordonets ägare medger det
 När det krävs enligt lag
 Om Yamaha behöver använda dessa
data vid juridiska processer
 När data inte gäller ett specifikt fordon
eller en ägare
UB7NM0M0.book Page 3 Wedne sday, October 7, 2020 9:07 AM

11-1
11
Register
AABS-varningslampa................................ 4-6
Avbländningskontakt .............................. 4-4
Avstängningssystem för tändkrets ....... 4-28BBatteri ................................................... 7-26
BC........................................................... 3-3
Blinkersomkopplare................................ 4-4
Bränsle.................................................. 4-20
Bränsleförbrukning, tips för att sänka .... 6-4
Bränsletankens överfyllningsslang ....... 4-21
Bromshandtag ...................................... 4-18
Bromshandtagets spel, kontroll ........... 7-18
Bromsljuskontakter............................... 7-19
Broms- och kopplingshandtag, kontroll av och smörjning ................... 7-24
Bromspedal .......................................... 4-18
Bromspedal och växelpedal, kontroll
av och smörjning ................................ 7-23
Bromsstyrsystem (BC).......................... 4-18
Bromsvätska, byte................................ 7-21
Bromsvätskenivå, kontroll av ............... 7-20DDäck ..................................................... 7-15
Dataregistrering, fordon ....................... 10-2
Delarnas placering .................................. 2-1
Diagnoskontakt .................................... 10-2
Display .................................................... 4-8
Display, menyskärm ............................. 4-13
D-MODE ................................................. 3-1FFästen för bagagerem .......................... 4-27
Felindikeringslampa (MIL)....................... 4-6
Felsökning ............................................ 7-31 Felsökningsschema ............................. 7-32
Fordonets lampor................................. 7-30
Försiktighet med matta färger ................ 8-1
Förvaring ................................................ 8-3
Framgaffel, justering ............................ 4-24
Framgaffel, kontroll av ......................... 7-25
GGashandtag, kontroll och smörjning .... 7-23HHjul ....................................................... 7-17
Hjullager, kontroll av ............................ 7-26
Huvudströmbrytare/styrlås .................... 4-2IIdentifikationsnummer.......................... 10-1
Indikator för stabilitetskontroll................ 4-7
Indikeringslampa för helljus ................... 4-6
Indikeringslampa för neutralläge ............ 4-6
Indikeringslampa för startspärrsystem... 4-7
Indikeringslampor för blinkers................ 4-5
Indikeringslampor och
varningslampor .................................... 4-5
Inkörning av motorn ............................... 6-1KKablar, kontroll av och smörjning ........ 7-23
Kanister ................................................ 7-10
Katalysator ........................................... 4-22
Kedja, rengöring och smörjning ........... 7-22
Kedjespänning ..................................... 7-21
Kontroll av bromsbelägg, fram och bak ..................................................... 7-19
Kopplingshandtag ................................ 4-17
Kopplingshandtagets spel, justering.... 7-18
Kylvätska .............................................. 7-13
LLäge för förarens fotpinne, justera ....... 4-23
Ljusblinkknapp........................................ 4-4
Luftfilter ................................................. 7-14MManual TCS settings ............................ 4-14
Motorcykelns identifikationsnummer.... 10-1
Motorn överhettas ................................ 7-33
Motorns serienummer........................... 10-1
Motorolja............................................... 7-10NNummerskyltsbelysning ....................... 7-30OOmkopplare på styrhandtagen ............... 4-3PParkering................................................. 6-5QQSS ........................................................ 3-2SSadel..................................................... 4-22
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 7-28
Sidostöd ............................................... 4-28
Sidostöd, kontroll och smörjning.......... 7-24
Signalknapp ............................................ 4-4
Skötsel .................................................... 8-1
Specialfunktioner .................................... 3-1
Specifikationer ........................................ 9-1
Ställa motorcykeln ................................ 7-30
Starta motorn.......................................... 6-2
Startspärrsystem .................................... 4-1
Stopp/Kör/Start-knapp ........................... 4-4
Stötdämpare, justering ......................... 4-26
Strömuttag ............................................ 4-27
UB7NM0M0.book Page 1 Wedne sday, October 7, 2020 9:07 AM

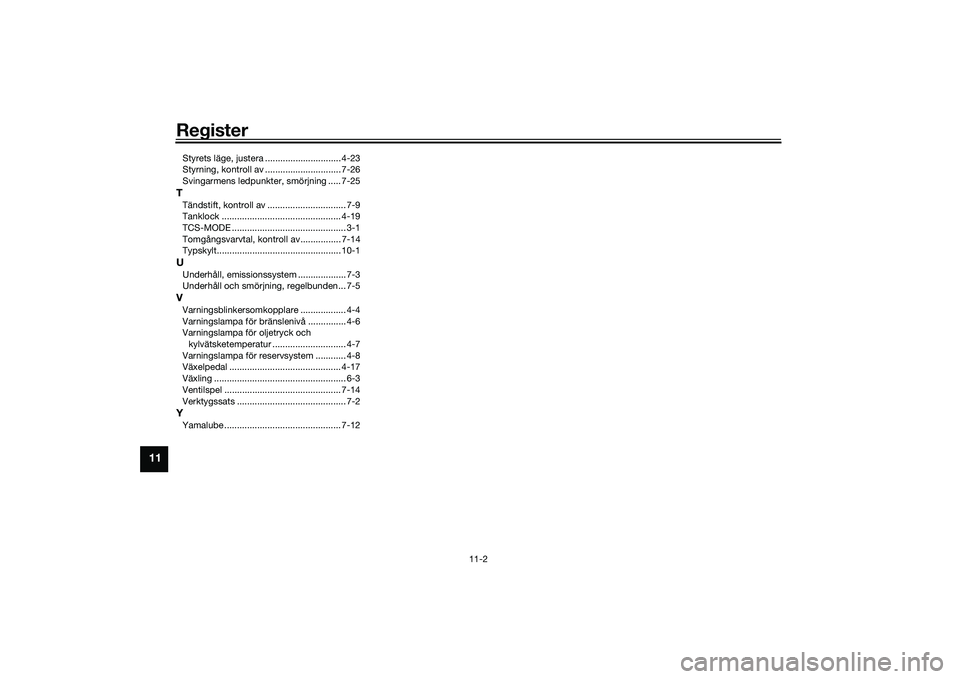

Register
11-2
11
Styrets läge, justera .............................. 4-23
Styrning, kontroll av .............................. 7-26
Svingarmens ledpunkter, smörjning ..... 7-25TTändstift, kontroll av ............................... 7-9
Tanklock ............................................... 4-19
TCS-MODE ............................................. 3-1
Tomgångsvarvtal, kontroll av ................ 7-14
Typskylt................................................. 10-1UUnderhåll, emissionssystem ................... 7-3
Underhåll och smörjning, regelbunden... 7-5VVarningsblinkersomkopplare .................. 4-4
Varningslampa för bränslenivå ............... 4-6
Varningslampa för oljetryck och kylvätsketemperatur ............................. 4-7
Varningslampa för reservsystem ............ 4-8
Växelpedal ............................................ 4-17
Växling .................................................... 6-3
Ventilspel .............................................. 7-14
Verktygssats ........................................... 7-2YYamalube .............................................. 7-12
UB7NM0M0.book Page 2 Wedne sday, October 7, 2020 9:07 AM

UB7NM0M0.book Page 3 Wednesday, October 7, 2020 9:07 AM

DIC183
Bruksanvisning i original
PRINTED IN THE NETHERLANDS2020.10
