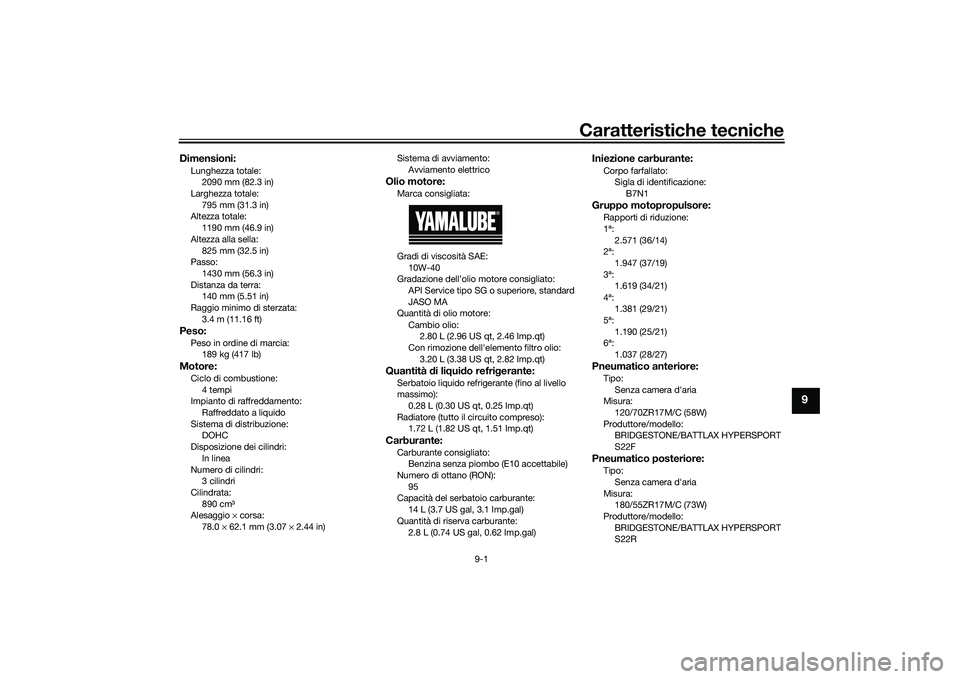

Caratteristiche tecniche
9-1
9
Dimensioni:Lunghezza totale:2090 mm (82.3 in)
Larghezza totale:
795 mm (31.3 in)
Altezza totale: 1190 mm (46.9 in)
Altezza alla sella: 825 mm (32.5 in)
Passo:
1430 mm (56.3 in)
Distanza da terra: 140 mm (5.51 in)
Raggio minimo di sterzata: 3.4 m (11.16 ft)Peso:Peso in ordine di marcia:189 kg (417 lb)Motore:Ciclo di combustione:
4 tempi
Impianto di raffreddamento: Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri:
In linea
Numero di cilindri: 3 cilindri
Cilindrata: 890 cm³
Alesaggio × corsa:
78.0 × 62.1 mm (3.07 × 2.44 in) Sistema di avviamento:
Avviamento elettrico
Olio motore:Marca consigliata:
Gradi di viscosità SAE:10W-40
Gradazione dell’olio motore consigliato:
API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore:
Cambio olio:2.80 L (2.96 US qt, 2.46 Imp.qt)
Con rimozione dell'elemento filtro olio:
3.20 L (3.38 US qt, 2.82 Imp.qt)Quantità di li qui do refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiatore (tutto il circuito compreso): 1.72 L (1.82 US qt, 1.51 Imp.qt)Carburante:Carburante consigliato:Benzina senza piombo (E10 accettabile)
Numero di ottano (RON): 95
Capacità del serbatoio carburante:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantità di riserva carburante: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Iniezione carburante:Corpo farfallato:Sigla di identificazione:B7N1Gruppo motopropulsore:Rapporti di riduzione:
1ª: 2.571 (36/14)
2ª:
1.947 (37/19)
3ª: 1.619 (34/21)
4ª: 1.381 (29/21)
5ª:
1.190 (25/21)
6ª: 1.037 (28/27)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPERSPORT S22FPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 180/55ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BATTLAX HYPERSPORT S22R
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM
Page 102 of 110

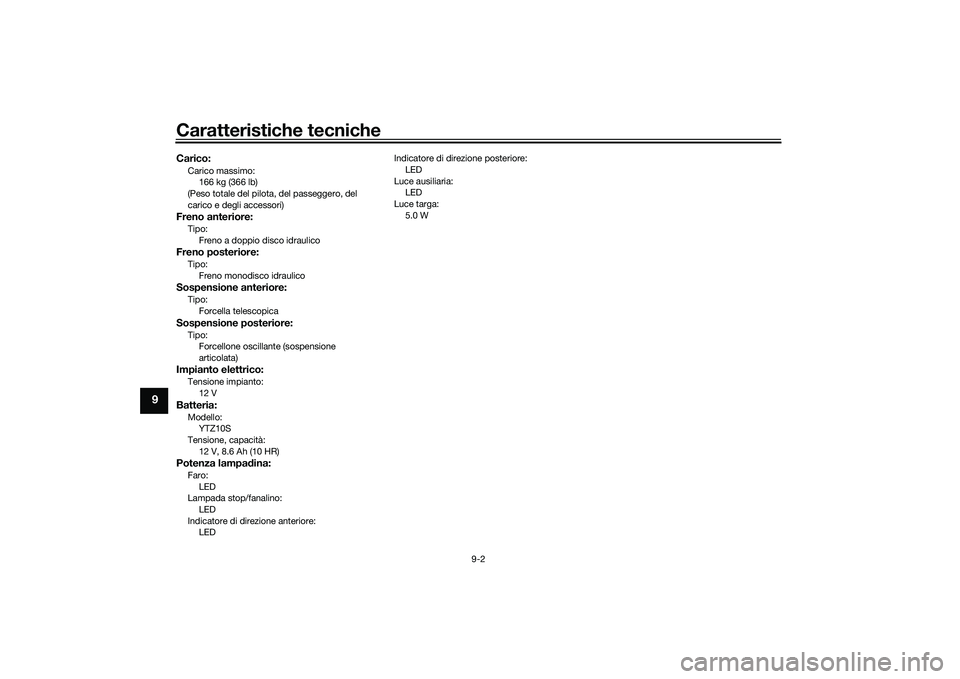

Caratteristiche tecniche
9-2
9
Carico:Carico massimo:166 kg (366 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Freno anteriore:Tipo: Freno a doppio disco idraulicoFreno posteriore:Tipo:Freno monodisco idraulicoSospensione anteriore:Tipo:
Forcella telescopicaSospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)Impianto elettrico:Tensione impianto:
12 VBatteria:Modello:YTZ10S
Tensione, capacità:
12 V, 8.6 Ah (10 HR)Potenza lampad ina:Faro:
LED
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore: LED Indicatore di direzione posteriore:
LED
Luce ausiliaria: LED
Luce targa:
5.0 W
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM
Page 103 of 110

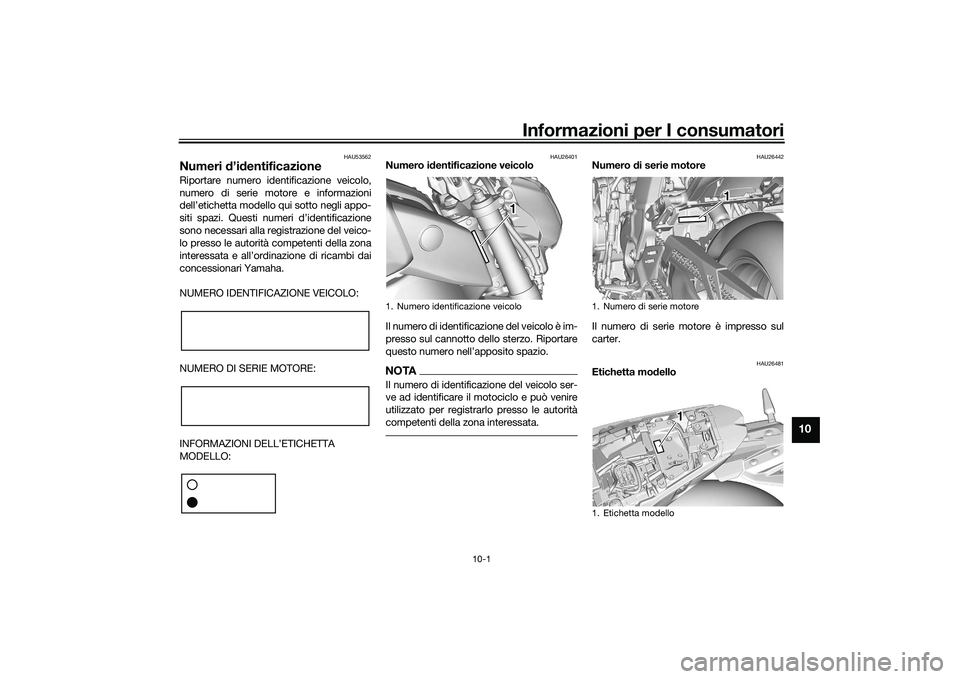

Informazioni per I consumatori
10-1
10
HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481
Etichetta mo dello
1. Numero identificazione veicolo
1 1 1
1. Numero di serie motore
1. Etichetta modello
1 1 1
1 1 1
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM
Page 104 of 110

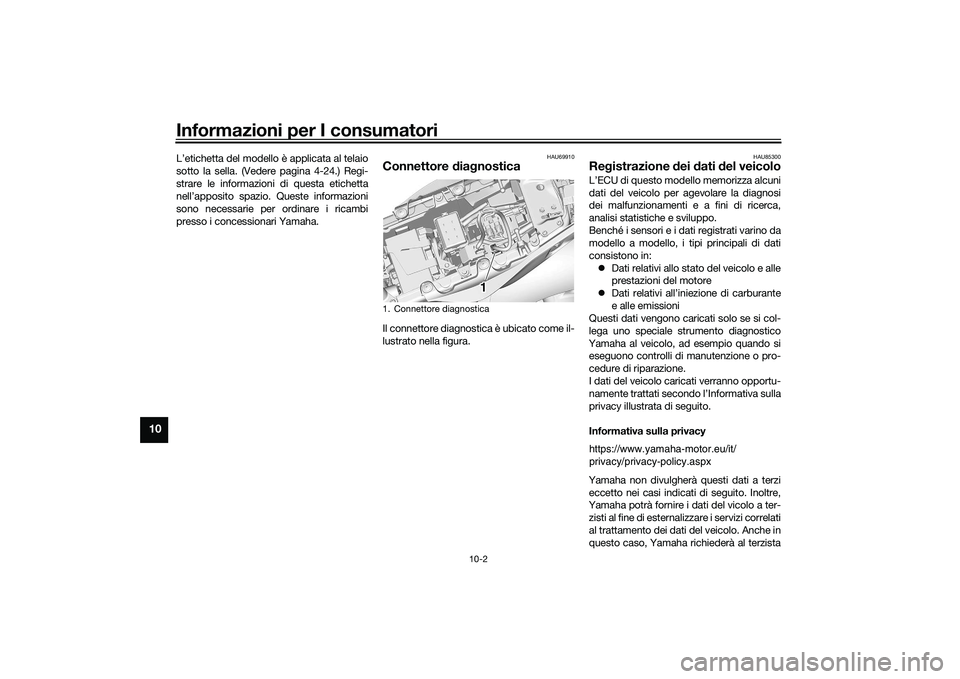

Informazioni per I consumatori
10-2
10
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 4-24.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
HAU69910
Connettore dia gnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Re gistrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore
Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
1. Connettore diagnostica
1 1 1
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM
Page 105 of 110

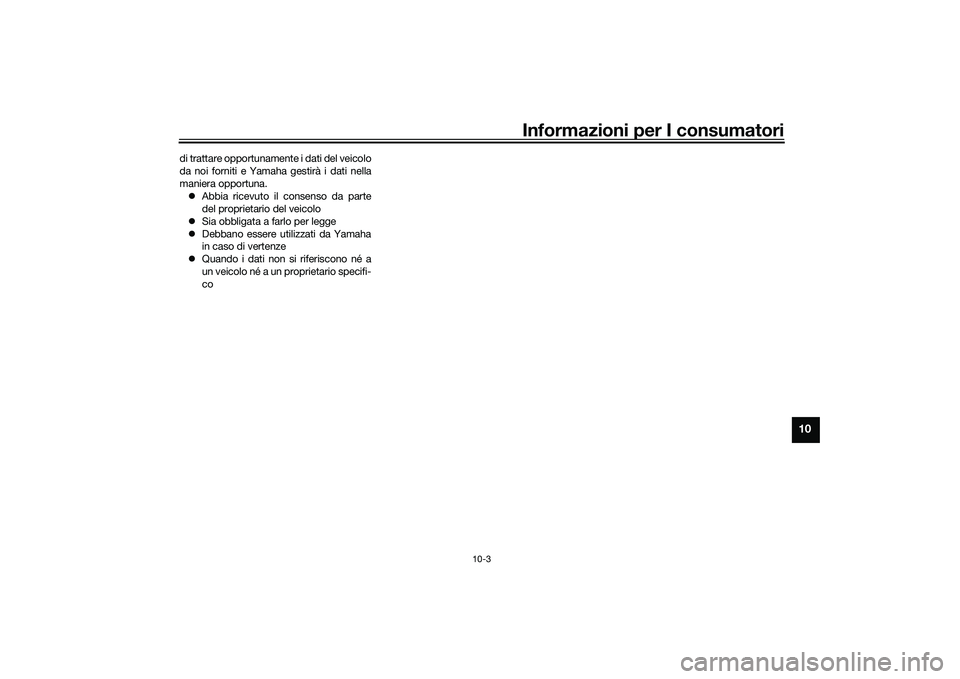

Informazioni per I consumatori
10-3
10
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna. Abbia ricevuto il consenso da parte
del proprietario del veicolo
Sia obbligata a farlo per legge
Debbano essere utilizzati da Yamaha
in caso di vertenze
Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
UB7NH0H0.book Page 3 Monday, October 5, 2020 4:16 PM
Page 106 of 110
11-1
11

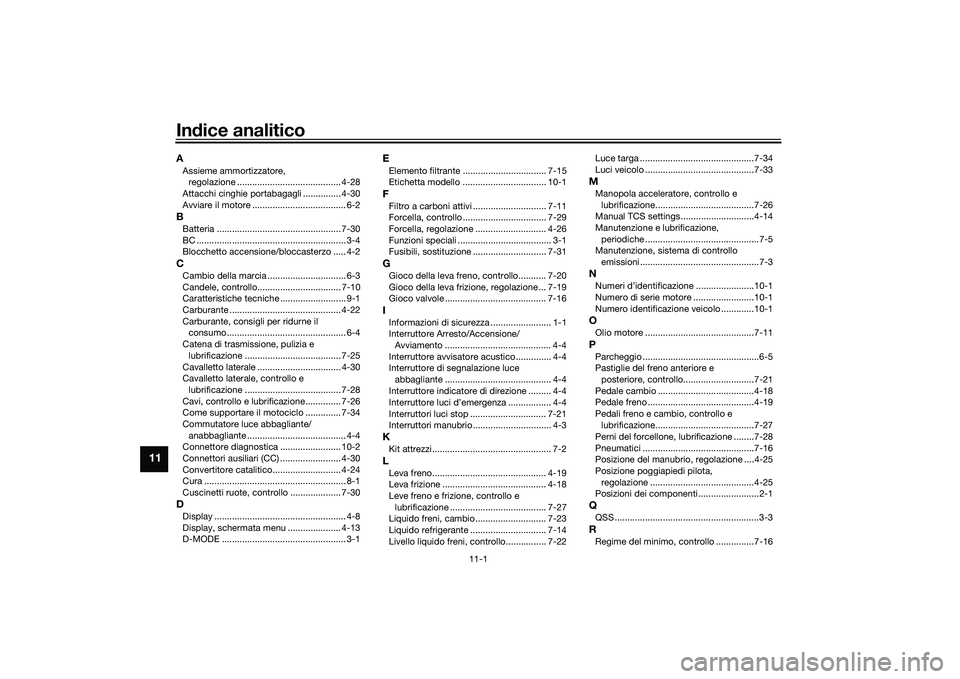

Indice analiticoAAssieme ammortizzatore,
regolazione ......................................... 4-28
Attacchi cinghie portabagagli ............... 4-30
Avviare il motore ..................................... 6-2BBatteria ................................................. 7-30
BC ........................................................... 3-4
Blocchetto accensione/bloccasterzo ..... 4-2CCambio della marcia ............................... 6-3
Candele, controllo................................. 7-10
Caratteristiche tecniche .......................... 9-1
Carburante ............................................ 4-22
Carburante, consigli per ridurne il consumo............................................... 6-4
Catena di trasmissione, pulizia e
lubrificazione ...................................... 7-25
Cavalletto laterale ................................. 4-30
Cavalletto laterale, controllo e
lubrificazione ...................................... 7-28
Cavi, controllo e lubrific azione.............. 7-26
Come supportare il motociclo .............. 7-34
Commutatore luce abbagliante/ anabbagliante ....................................... 4-4
Connettore diagnostica ........................ 10-2
Connettori ausiliari (CC) ........................ 4-30
Convertitore catalitico........................... 4-24
Cura ........................................................ 8-1
Cuscinetti ruote, controllo .................... 7-30DDisplay .................................................... 4-8
Display, schermata menu ..................... 4-13
D-MODE ................................................. 3-1
EElemento filtrante ................................. 7-15
Etichetta modello ................................. 10-1FFiltro a carboni attivi ............................. 7-11
Forcella, controllo ................................. 7-29
Forcella, regolazione ............................ 4-26
Funzioni speciali ..................................... 3-1
Fusibili, sostituzione ............................. 7-31GGioco della leva freno, controllo........... 7-20
Gioco della leva frizione, regolazione ... 7-19
Gioco valvole ........................................ 7-16IInformazioni di sicurezza ........................ 1-1
Interruttore Arresto/Accensione/
Avviamento .......................................... 4-4
Interruttore avvisatore acustico .............. 4-4
Interruttore di segnalazione luce
abbagliante .......................................... 4-4
Interruttore indicatore di direzione ......... 4-4
Interruttore luci d’emergenza ................. 4-4
Interruttori luci stop .............................. 7-21
Interruttori manubrio............................... 4-3KKit attrezzi............................................... 7-2LLeva freno............................................. 4-19
Leva frizione ......................................... 4-18
Leve freno e frizione, controllo e lubrificazione ...................................... 7-27
Liquido freni, cambio............................ 7-23
Liquido refrigerante .............................. 7-14
Livello liquido freni, controllo................ 7-22 Luce targa .............................................7-34
Luci veicolo ...........................................7-33
MManopola acceleratore, controllo e
lubrificazione.......................................7-26
Manual TCS settings .............................4-14
Manutenzione e lubrificazione,
periodiche .............................................7-5
Manutenzione, sistema di controllo emissioni ...............................................7-3NNumeri d’identificazione .......................10-1
Numero di serie motore ........................10-1
Numero identificazione veicolo .............10-1OOlio motore ...........................................7-11PParcheggio ..............................................6-5
Pastiglie del freno anteriore e
posteriore, controllo............................7-21
Pedale cambio ......................................4-18
Pedale freno ..........................................4-19
Pedali freno e cambio, controllo e lubrificazione.......................................7-27
Perni del forcellone, lubrificazione ........7-28
Pneumatici ............................................7-16
Posizione del manubrio, regolazione ....4-25
Posizione poggiapiedi pilota,
regolazione .........................................4-25
Posizioni dei componenti ........................2-1QQSS .........................................................3-3RRegime del minimo, controllo ...............7-16
UB7NH0H0.book Page 1 Monday, October 5, 2020 4:16 PM
Page 107 of 110

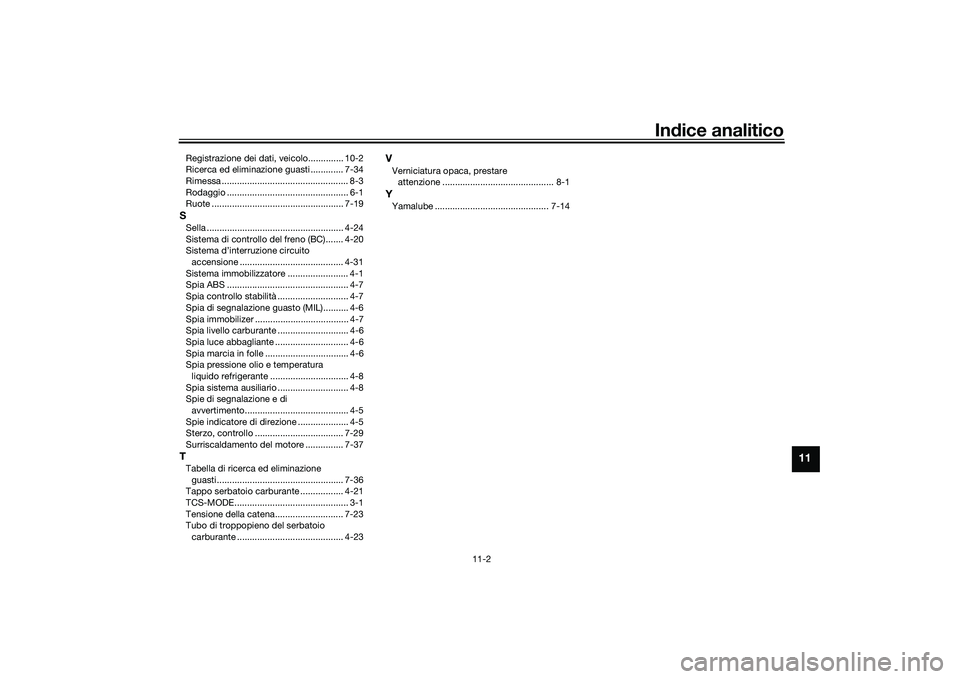

Indice analitico
11-2
11
Registrazione dei dati, veicolo.............. 10-2
Ricerca ed eliminazione guasti ............. 7-34
Rimessa .................................................. 8-3
Rodaggio ................................................ 6-1
Ruote .................................................... 7-19SSella ...................................................... 4-24
Sistema di controllo del freno (BC)....... 4-20
Sistema d’interruzione circuito
accensione ......................................... 4-31
Sistema immobilizzatore ........................ 4-1
Spia ABS ................................................ 4-7
Spia controllo stabilità ............................ 4-7
Spia di segnalazione guasto (MIL).......... 4-6
Spia immobilizer ..................................... 4-7
Spia livello carburante ............................ 4-6
Spia luce abbagliante ............................. 4-6
Spia marcia in folle ................................. 4-6
Spia pressione olio e temperatura liquido refrigerante ............................... 4-8
Spia sistema ausiliario ............................ 4-8
Spie di segnalazione e di
avvertimento......................................... 4-5
Spie indicatore di direzione .................... 4-5
Sterzo, controllo ................................... 7-29
Surriscaldamento del motore ............... 7-37TTabella di ricerca ed eliminazione guasti.................................................. 7-36
Tappo serbatoio carburante ................. 4-21
TCS-MODE............................................. 3-1
Tensione della catena........................... 7-23
Tubo di troppopieno del serbatoio
carburante .......................................... 4-23
VVerniciatura opaca, prestare attenzione ............................................ 8-1YYamalube ............................................. 7-14
UB7NH0H0.book Page 2 Monday, October 5, 2020 4:16 PM
Page 108 of 110
A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
Page 109 of 110
A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
Page 110 of 110
DIC183
Istruzioni originali
PRINTED IN JAPAN
2020.10-3.4×1 CR (H)
