YAMAHA MT-09 2021 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
7-12
7

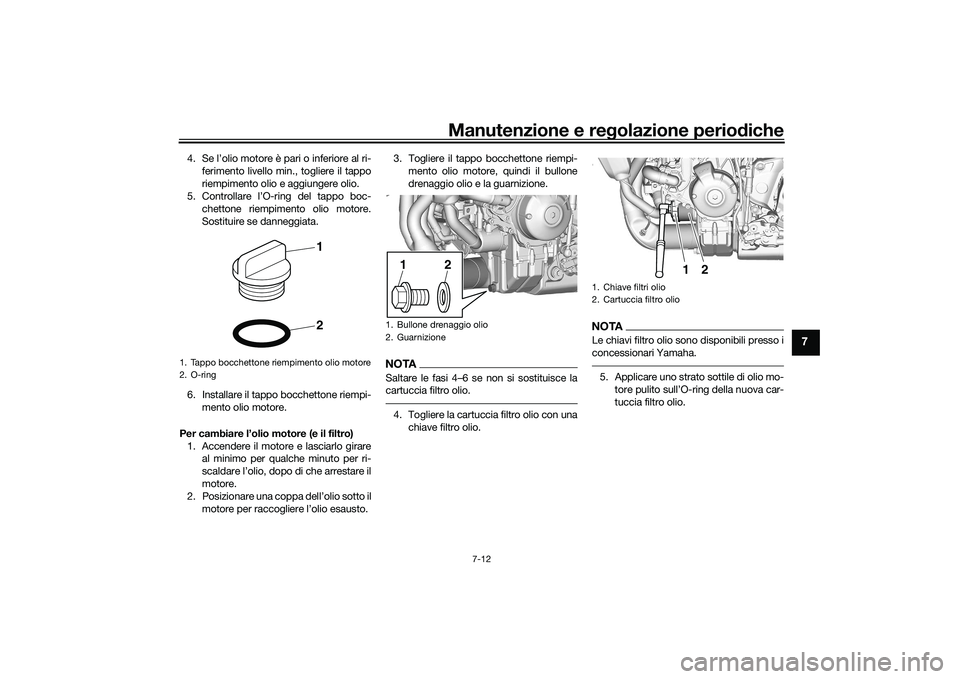

4. Se l’olio motore è pari o inferiore al ri-
ferimento livello min., togliere il tappo
riempimento olio e aggiungere olio.
5. Controllare l’O-ring del tappo boc- chettone riempimento olio motore.
Sostituire se danneggiata.
6. Installare il tappo bocchettone riempi- mento olio motore.
Per cambiare l’olio motore (e il filtro) 1. Accendere il motore e lasciarlo girare al minimo per qualche minuto per ri-
scaldare l’olio, dopo di che arrestare il
motore.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto. 3. Togliere il tappo bocchettone riempi-
mento olio motore, quindi il bullone
drenaggio olio e la guarnizione.
NOTASaltare le fasi 4…6 se non si sostituisce la
cartuccia filtro olio.4. Togliere la cartuccia filtro olio con unachiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.5. Applicare uno strato sottile di olio mo-
tuccia filtro olio.
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
1. Bullone drenaggio olio
2. Guarnizione
1
2
1. Chiave filtri olio
2. Cartuccia filtro olio
1
2
UB7NH0H0.book Page 12 Monday, October 5, 2020 4:16 PM

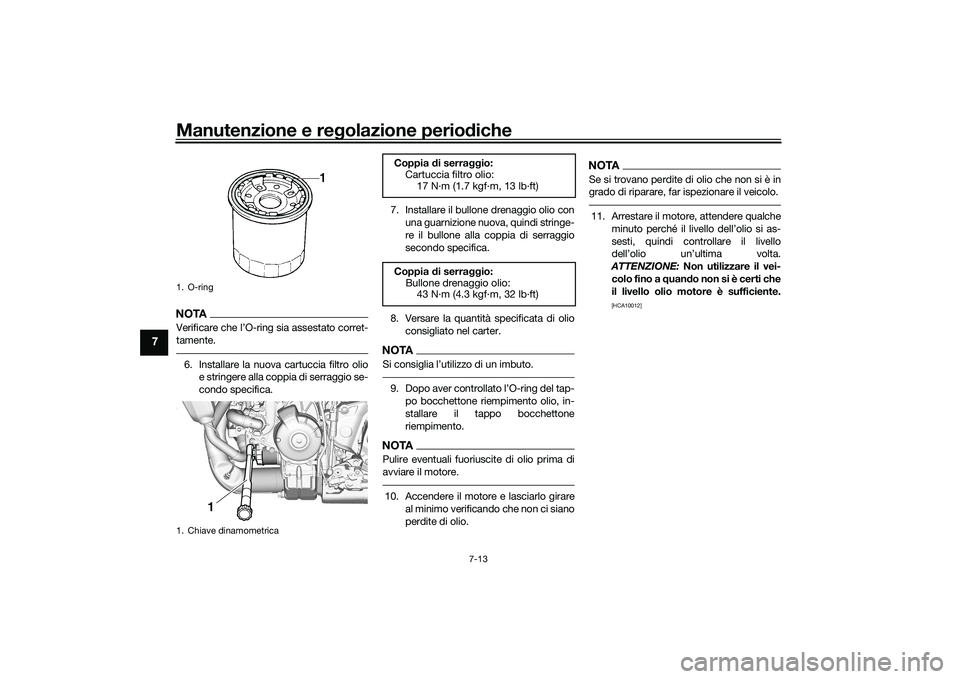

Manutenzione e regolazione perio diche
7-13
7
NOTAVerificare che l’O-ring sia assestato corret-
tamente.6. Installare la nuova cartuccia filtro olio
e stringere alla coppia di serraggio se-
condo specifica. 7. Installare il bullone drenaggio olio con
una guarnizione nuova, quindi stringe-
re il bullone alla coppia di serraggio
secondo specifica.
8. Versare la quantità specificata di olio consigliato nel carter.
NOTA9. po bocchettone riempimento olio, in-
stallare il tappo bocchettone
riempimento.NOTAPulire eventuali fuoriuscite di olio prima di
avviare il motore.10. Accendere il motore e lasciarlo girare
al minimo verificando che non ci siano
perdite di olio.
NOTASe si trovano perdite di olio che non si è in
grado di riparare, far ispezionare il veicolo.11. Arrestare il motore, attendere qualche
sesti, quindi controllare il livello

ATTENZIONE: Non utilizzare il vei-
colo fino a quand o non si è certi che
il livello olio motore è sufficiente.
[HCA10012]
1. O-ring
1. Chiave dinamometrica
1
Coppia d i serraggio:
Cartuccia filtro olio:
17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia d i serraggio:
Bullone drenaggio olio: 43 N·m (4.3 kgf·m, 32 lb·ft)
UB7NH0H0.book Page 13 Monday, October 5, 2020 4:16 PM

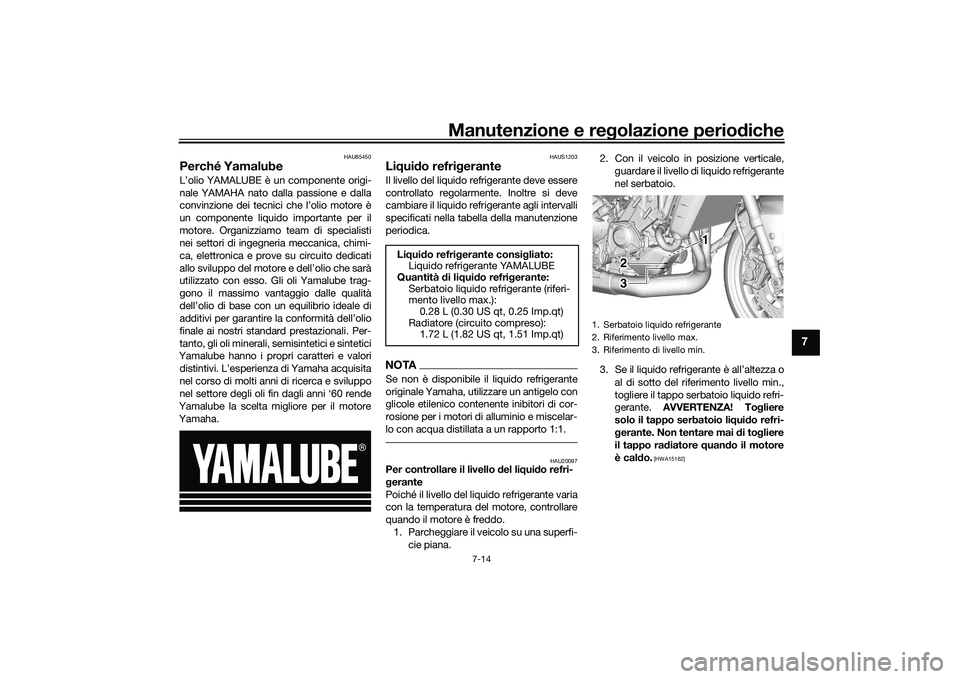

Manutenzione e regolazione periodiche
7-14
7
HAU85450
Perché YamalubeL’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
HAUS1203
Li qui do refri geranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU20097
Per controllare il livello d el liqui do refri-
g erante
Poiché il livello del liquido refrigerante varia
con la temperatura del motore, controllare
quando il motore è freddo. 1. Parcheggiare il veicolo su una superfi- cie piana. 2. Con il veicolo in posizione verticale,
guardare il livello di liquido refrigerante
nel serbatoio.
3. Se il liquido refrig erante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. AVVERTENZA! To gliere
solo il tappo serbatoio li qui do refri-
g erante. Non tentare mai di to gliere
il tappo rad iatore quand o il motore
è cal do.
[HWA15162]
Li qui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiatore (circuito compreso): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1 1 1
2
3 2
3
UB7NH0H0.book Page 14 Monday, October 5, 2020 4:16 PM

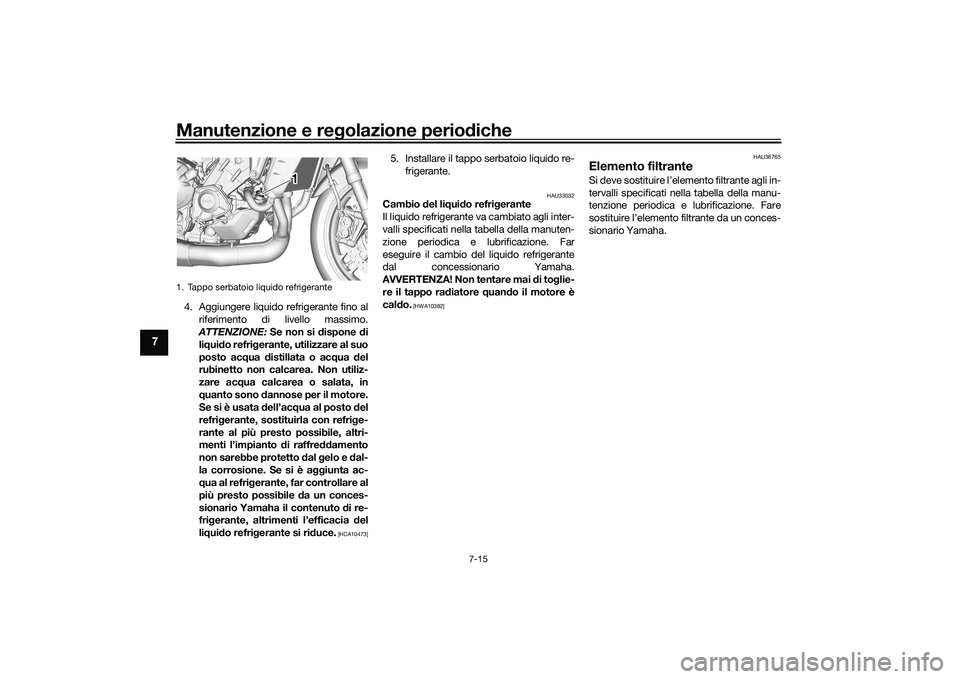

Manutenzione e regolazione perio diche
7-15
7
4. Aggiungere liquido refrigerante fino al
riferimento di livello massimo.
ATTENZIONE: Se non si dispone di
li q ui do refri gerante, utilizzare al suo
posto ac qua distillata o ac qua del
rubinetto non calcarea. Non utiliz-
zare acq ua calcarea o salata, in
q uanto sono d annose per il motore.
Se si è usata dell’ac qua al posto del
refri gerante, sostituirla con refri ge-
rante al più presto possibile, altri-
menti l’impianto d i raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è a ggiunta ac-
q ua al refri gerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto d i re-
fri gerante, altrimenti l’efficacia del
li q ui do refri gerante si ri duce.
[HCA10473]
5. Installare il tappo serbatoio liquido re-
frigerante.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo rad iatore quand o il motore è
cal do.
[HWA10382] HAU36765
Elemento filtranteSi deve sostituire l’elemento filtrante agli in-
tervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione. Fare
sostituire l’elemento filtrante da un conces-
sionario Yamaha.
1. Tappo serbatoio liquido refrigerante
1 1 1
UB7NH0H0.book Page 15 Monday, October 5, 2020 4:16 PM

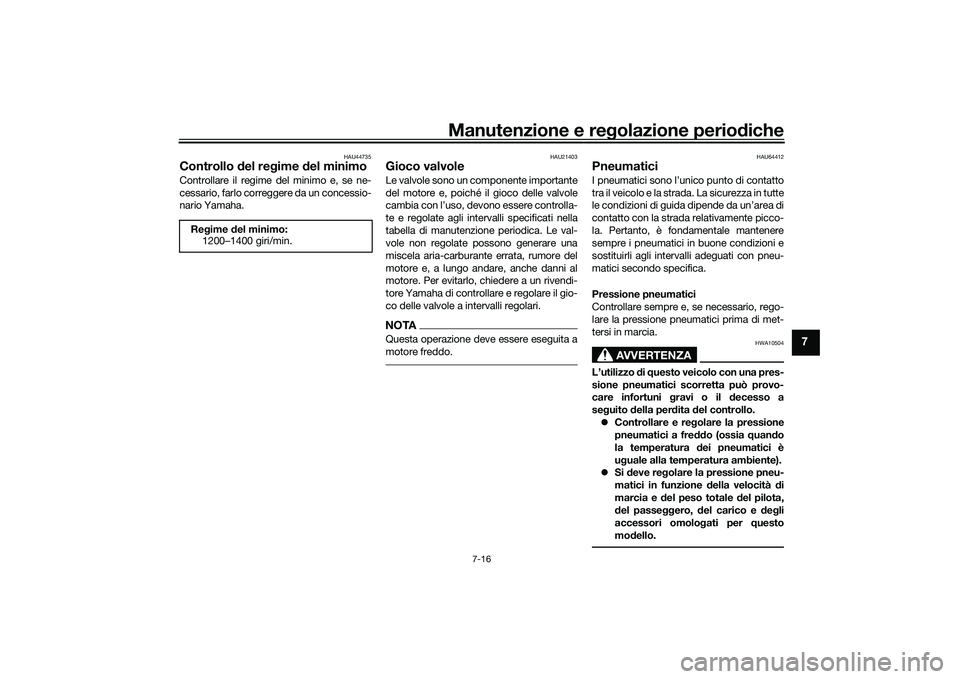

Manutenzione e regolazione periodiche
7-16
7
HAU44735
Controllo del re gime del minimoControllare il regime de l minimo e, se ne-
cessario, farlo correggere da un concessio-
nario Yamaha.
HAU21403
Gioco valvoleLe valvole sono un componente importante
del motore e, poiché il gioco delle valvole
cambia con l’uso, devono essere controlla-
te e regolate agli intervalli specificati nella
tabella di manutenzione periodica. Le val-
vole non regolate possono generare una
miscela aria-carburante errata, rumore del
motore e, a lungo andare, anche danni al
motore. Per evitarlo, chiedere a un rivendi-
tore Yamaha di controllare e regolare il gio-
co delle valvole a intervalli regolari.NOTAQuesta operazione deve essere eseguita a
motore freddo.
HAU64412
PneumaticiI pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di q uesto veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il d ecesso a
se guito della per dita del controllo.
 Controllare e re golare la pressione
pneumatici a fre ddo (ossia quand o
la temperatura dei pneumatici è
u g uale alla temperatura ambiente).
 Si deve re golare la pressione pneu-
matici in funzione della velocità di
marcia e d el peso totale d el pilota,
d el passe ggero, del carico e d eg li
accessori omolo gati per questo
mo dello.
Re gime del minimo:
1200–1400 giri/min.
UB7NH0H0.book Page 16 Monday, October 5, 2020 4:16 PM

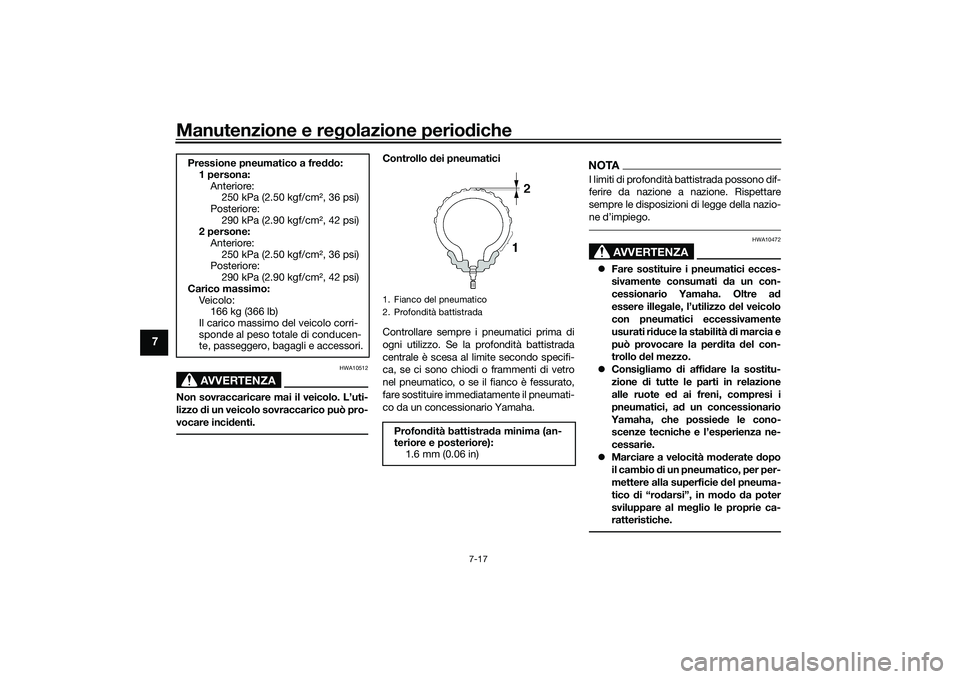

Manutenzione e regolazione perio diche
7-17
7
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetro
nel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-

AVVERTENZA
HWA10472
 Fare sostituire i pneumatici ecces-
sivamente consumati d a un con-
cessionario Yamaha. Oltre ad
essere ille gale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati ri duce la stabilità d i marcia e
può provocare la per dita del con-
trollo del mezzo.
 Consi gliamo di affi dare la sostitu-
zione di tutte le parti in relazione
alle ruote e d ai freni, compresi i
pneumatici, a d un concessionario
Yamaha, che possied e le cono-
scenze tecniche e l’esperienza ne-
cessarie.
 Marciare a velocità mo derate dopo
il cambio d i un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “ro darsi”, in mo do da poter
sviluppare al me glio le proprie ca-
ratteristiche.
Pressione pneumatico a fre ddo:
1 persona:
Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore:
290 kPa (2.90 kgf/cm², 42 psi)
2 persone: Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo: Ve i c ol o :166 kg (366 lb)
Il carico massimo del veicolo corri-
sponde al peso totale di conducen-
te, passeggero, bagagli e accessori.
1. Fianco del pneumatico
2. Profondità battistradaProfon dità battistrad a minima (an-
teriore e posteriore): 1.6 mm (0.06 in)
UB7NH0H0.book Page 17 Monday, October 5, 2020 4:16 PM

Manutenzione e regolazione periodiche
7-18
7

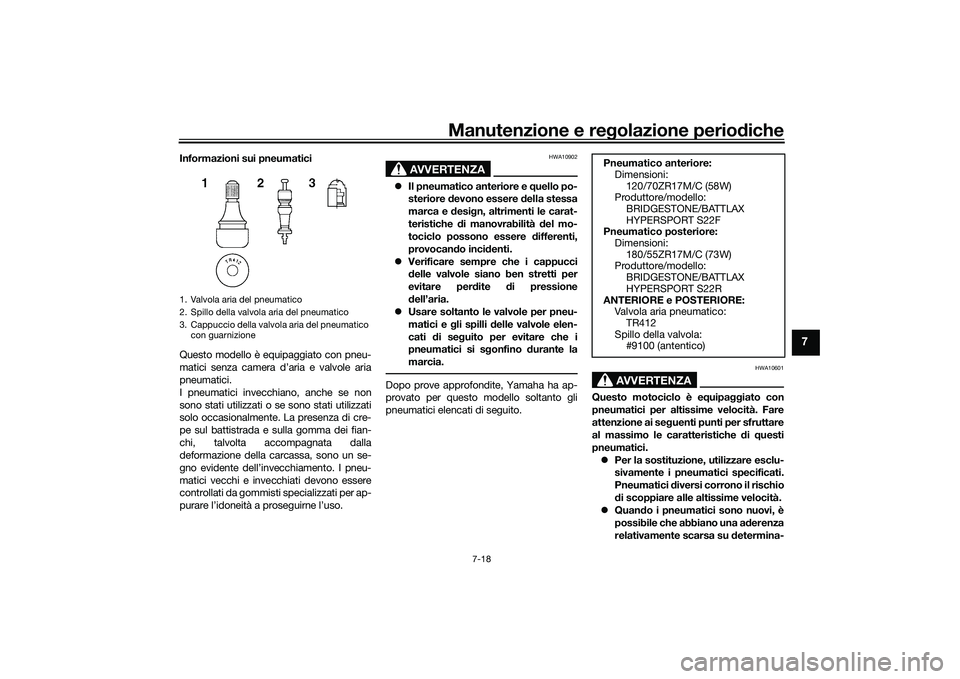

Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici senza camera d’aria e valvole aria
pneumatici.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell’invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l’idoneità a proseguirne l’uso.
AVVERTENZA
HWA10902
 Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e d esign, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocan do inci denti.
 Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare per dite di pressione
d ell’aria.
 Usare soltanto le valvole per pneu-
matici e g li spilli delle valvole elen-
cati di se guito per evitare che i
pneumatici si s gonfino durante la
marcia.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10601
Questo motociclo è e quipa ggiato con
pneumatici per altissime velocità. Fare
attenzione ai se guenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.  Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il rischio
d i scoppiare alle altissime velocità.
 Quand o i pneumatici sono nuovi, è
possibile che abbiano una ad erenza
relativamente scarsa su determina-
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
Pneumatico anteriore:Dimensioni:
120/70ZR17M/C (58W)
Produttore/modello: BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Pneumatico posteriore: Dimensioni:
180/55ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BATTLAX
HYPERSPORT S22R
ANTERIORE e POSTERIORE: Valvola aria pneumatico:
TR412
Spillo della valvola: #9100 (antentico)
UB7NH0H0.book Page 18 Monday, October 5, 2020 4:16 PM

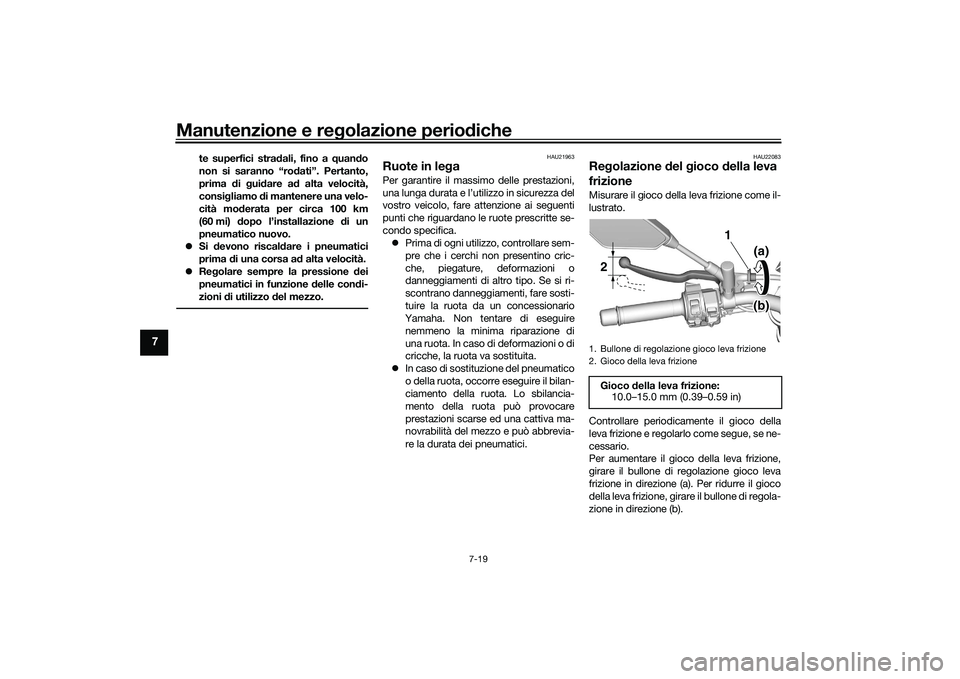

Manutenzione e regolazione perio diche
7-19
7
te superfici stra dali, fino a quand o
non si saranno “ro dati”. Pertanto,
prima di gui dare a d alta velocità,
consi gliamo di mantenere una velo-
cità mo derata per circa 100 km
(60 mi) dopo l’installazione di un
pneumatico nuovo.
 Si devono riscal dare i pneumatici
prima di una corsa a d alta velocità.
 Regolare sempre la pressione d ei
pneumatici in funzione d elle condi-
zioni d i utilizzo d el mezzo.
HAU21963
Ruote in le gaPer garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.
 Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
 In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU22083
Regolazione del gioco della leva
frizioneMisurare il gioco della leva frizione come il-
lustrato.
Controllare periodicamente il gioco della
leva frizione e regolarlo come segue, se ne-
cessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva
frizione in direzione (a). Per ridurre il gioco
della leva frizione, girare il bullone di regola-
zione in direzione (b).1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizioneGioco della leva frizione:
10.0–15.0 mm (0.39–0.59 in)
1
2
(a)(b)
UB7NH0H0.book Page 19 Monday, October 5, 2020 4:16 PM

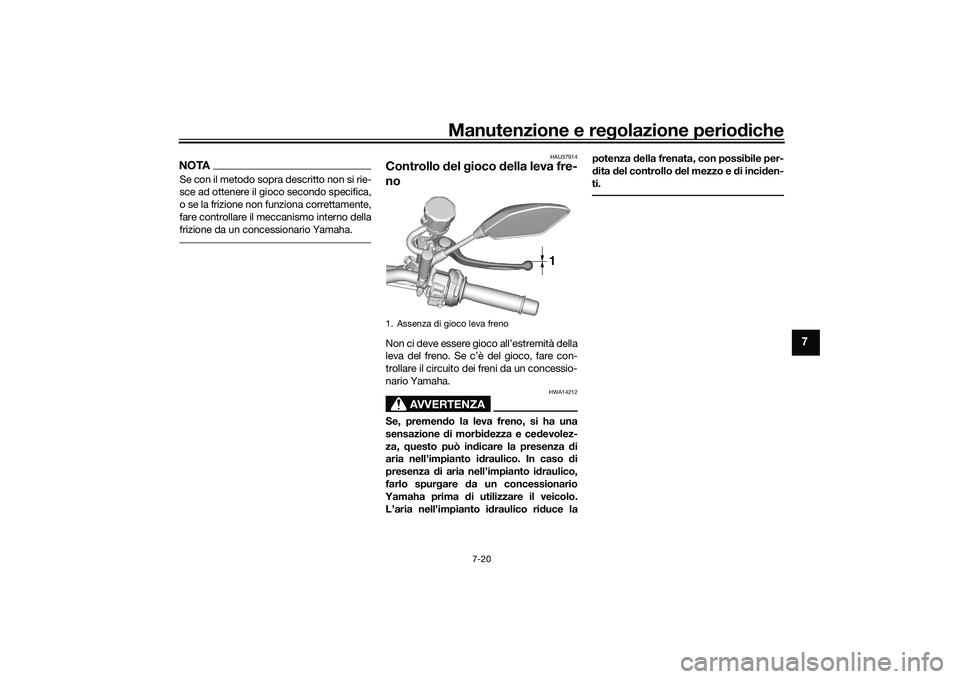

Manutenzione e regolazione periodiche
7-20
7
NOTASe con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il me ccanismo interno della
frizione da un concessionario Yamaha.
HAU37914
Controllo del gioco della leva fre-
noNon ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare con-
trollare il circuito dei freni da un concessio-
nario Yamaha.
AVVERTENZA
HWA14212
Se, premen do la leva freno, si ha una
sensazione di morbid ezza e ce devolez-
za, questo può in dicare la presenza di
aria nell’impianto i draulico. In caso di
presenza di aria nell’impianto i draulico,
farlo spur gare da un concessionario
Yamaha prima d i utilizzare il veicolo.
L’aria nell’impianto i draulico rid uce lapotenza
della frenata, con possibile per-
d ita del controllo d el mezzo e di incid en-
ti.1. Assenza di gioco leva freno
1
UB7NH0H0.book Page 20 Monday, October 5, 2020 4:16 PM

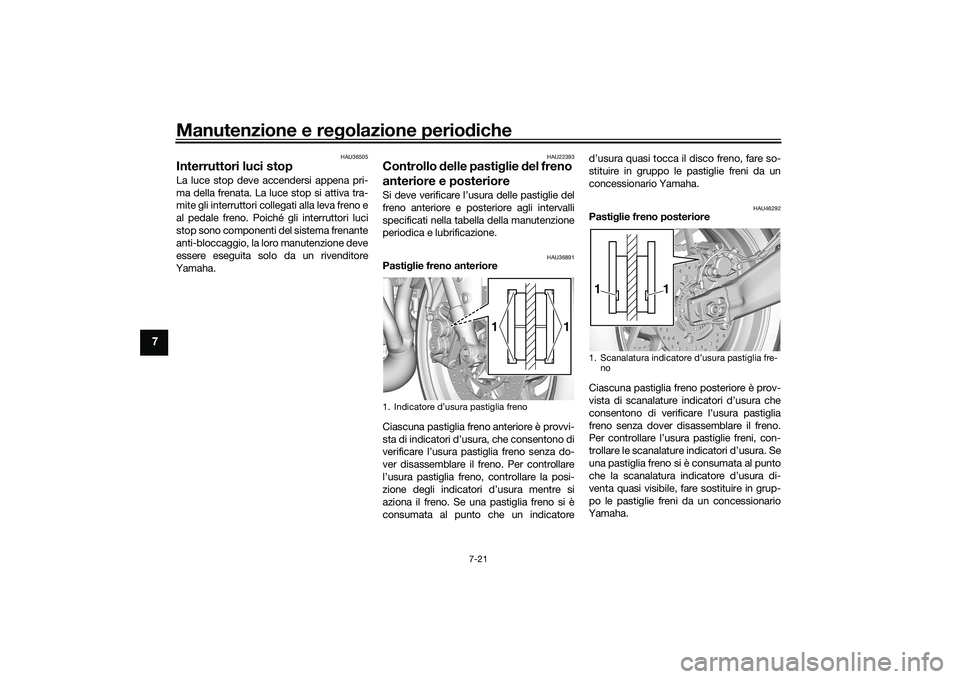

Manutenzione e regolazione perio diche
7-21
7
HAU36505
Interruttori luci stop La luce stop deve accendersi appena pri-
ma della frenata. La luce stop si attiva tra-
mite gli interruttori collegati alla leva freno e
al pedale freno. Poiché gli interruttori luci
stop sono componenti del sistema frenante
anti-bloccaggio, la loro manutenzione deve
essere eseguita solo da un rivenditore
Yamaha.
HAU22393
Controllo delle pasti glie del freno
anteriore e posterioreSi deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36891
Pasti glie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza do-
ver disassemblare il freno. Per controllare
l’usura pastiglia freno, controllare la posi-
zione degli indicatori d’usura mentre si
aziona il freno. Se una pastiglia freno si è
consumata al punto che un indicatore d’usura quasi tocca il disco freno, fare so-
stituire in gruppo le pastiglie freni da un
concessionario Yamaha.
HAU46292
Pasti
glie freno posteriore
Ciascuna pastiglia freno posteriore è prov-
vista di scanalature indicatori d’usura che
consentono di verificare l’usura pastiglia
freno senza dover disassemblare il freno.
Per controllare l’usura pastiglie freni, con-
trollare le scanalature indicatori d’usura. Se
una pastiglia freno si è consumata al punto
che la scanalatura indicatore d’usura di-
venta quasi visibile, fare sostituire in grup-
po le pastiglie freni da un concessionario
Yamaha.
1. Indicatore d’usura pastiglia freno
1
1
1. no
1
1
UB7NH0H0.book Page 21 Monday, October 5, 2020 4:16 PM
