YAMAHA MT-09 2022 Betriebsanleitungen (in German)

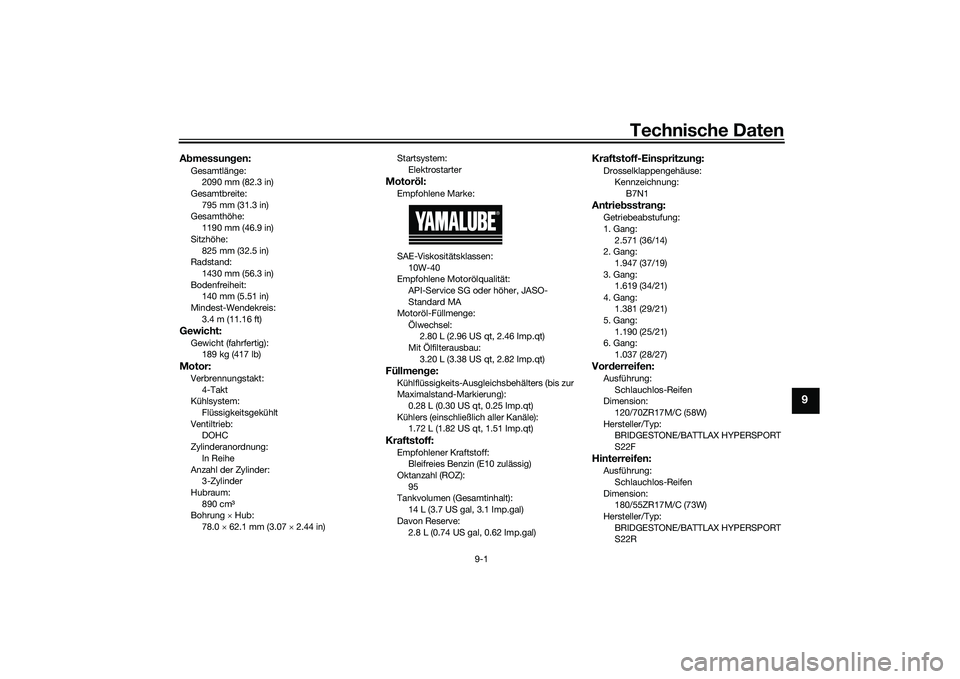

Technische Daten
9-1
9
Abmessungen:Gesamtlänge:2090 mm (82.3 in)
Gesamtbreite:
795 mm (31.3 in)
Gesamthöhe: 1190 mm (46.9 in)
Sitzhöhe: 825 mm (32.5 in)
Radstand:
1430 mm (56.3 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 3.4 m (11.16 ft)Gewicht:Gewicht (fahrfertig):189 kg (417 lb)Motor:Verbrennungstakt:
4-Takt
Kühlsystem: Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung:
In Reihe
Anzahl der Zylinder: 3-Zylinder
Hubraum: 890 cm3
Bohrung  Hub:
78.0  62.1 mm (3.07  2.44 in) Startsystem:
Elektrostarter
Motoröl:Empfohlene Marke:
SAE-Viskositätsklassen:10W-40
Empfohlene Motorölqualität:
API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge:
Ölwechsel:2.80 L (2.96 US qt, 2.46 Imp.qt)
Mit Ölfilterausbau:
3.20 L (3.38 US qt, 2.82 Imp.qt)Füllmenge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):0.28 L (0.30 US qt, 0.25 Imp.qt)
Kühlers (einschließlich aller Kanäle): 1.72 L (1.82 US qt, 1.51 Imp.qt)Kraftstoff:Empfohlener Kraftstoff:Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 95
Tankvolumen (Gesamtinhalt):
14 L (3.7 US gal, 3.1 Imp.gal)
Davon Reserve: 2.8 L (0.74 US gal, 0.62 Imp.gal)
Kraftstoff-Einspritzung:Drosselklappengehäuse:Kennzeichnung:B7N1Antriebsstrang:Getriebeabstufung:
1. Gang: 2.571 (36/14)
2. Gang:
1.947 (37/19)
3. Gang: 1.619 (34/21)
4. Gang: 1.381 (29/21)
5. Gang:
1.190 (25/21)
6. Gang: 1.037 (28/27)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70ZR17M/C (58W)
Hersteller/Typ: BRIDGESTONE/BATTLAX HYPERSPORT S22FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 180/55ZR17M/C (73W)
Hersteller/Typ: BRIDGESTONE/BATTLAX HYPERSPORT S22R
UB7NG1G0.book Page 1 Thursday, August 26, 2021 1:50 PM

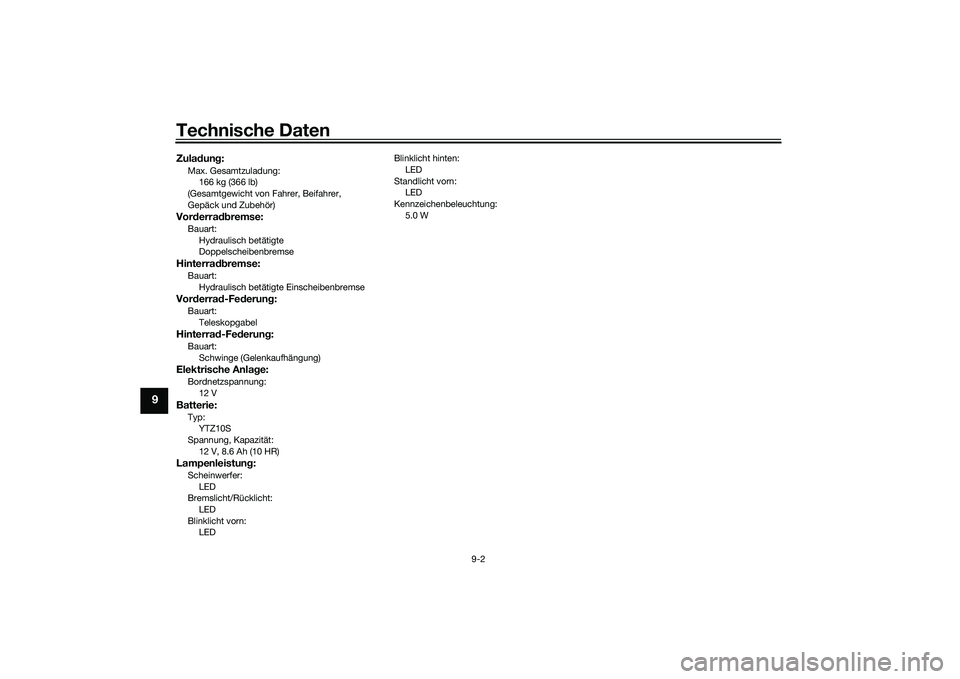

Technische Daten
9-2
9
Zuladung:Max. Gesamtzuladung:166 kg (366 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Vorderradbremse:Bauart: Hydraulisch betätigte
DoppelscheibenbremseHinterradbremse:Bauart:
Hydraulisch betätigte EinscheibenbremseVorderrad-Federung:Bauart:TeleskopgabelHinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)Elektrische Anlage:Bordnetzspannung:
12 VBatterie:Typ:YTZ10S
Spannung, Kapazität:
12 V, 8.6 Ah (10 HR)Lampenleistung:Scheinwerfer:LED
Bremslicht/Rücklicht:
LED
Blinklicht vorn: LED Blinklicht hinten:
LED
Standlicht vorn: LED
Kennzeichenbeleuchtung:
5.0 W
UB7NG1G0.book Page 2 Thursday, August 26, 2021 1:50 PM

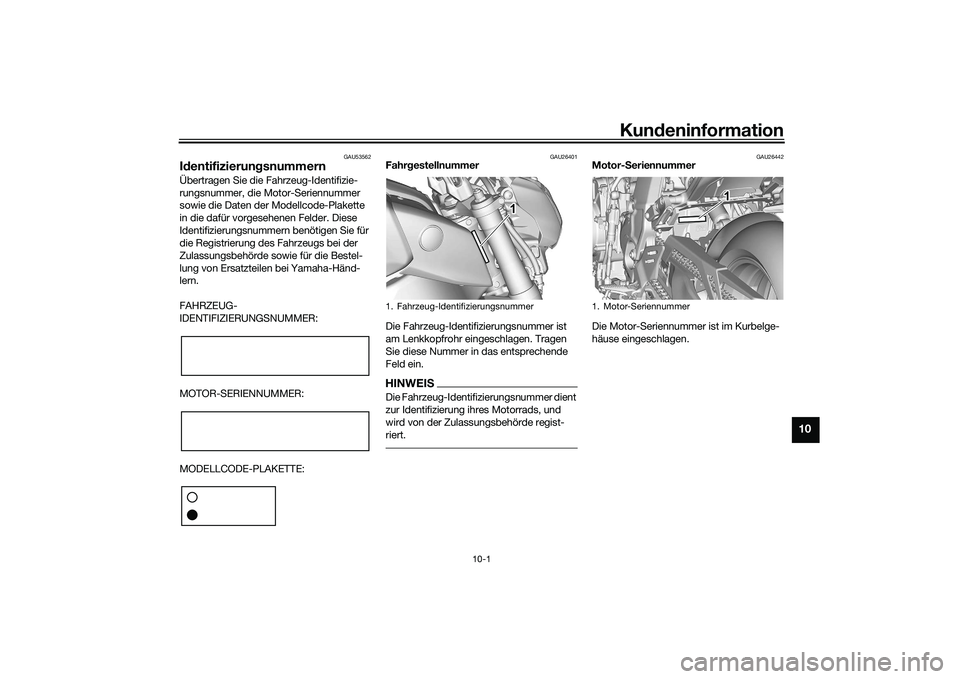

Kundeninformation
10-1
10
GAU53562
IdentifizierungsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrgestellnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
1. Fahrzeug-Identifizierungsnummer
1 1 1
1. Motor-Seriennummer
1 1 1
UB7NG1G0.book Page 1 Thursday, August 26, 2021 1:50 PM

Kundeninformation
10-2
10
GAU26481
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 4-25.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
GAU69910
Diagnose-SteckverbinderDer Diagnose-Steckverbinder befindet sich
an der abgebildeten Position.
GAU85300
Fahrzeugdaten-AufzeichnungDas ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden:  Fahrzeugstatus und Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie
Yamaha gibt diese Daten mit Ausnahme der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
1. Modellcode-Plakette
111
1. Diagnose-Steckverbinder
1 1 1
https://www.yamaha-motor.eu/de/
de/privacy/privacy-policy/
UB7NG1G0.book Page 2 Thursday, August 26, 2021 1:50 PM

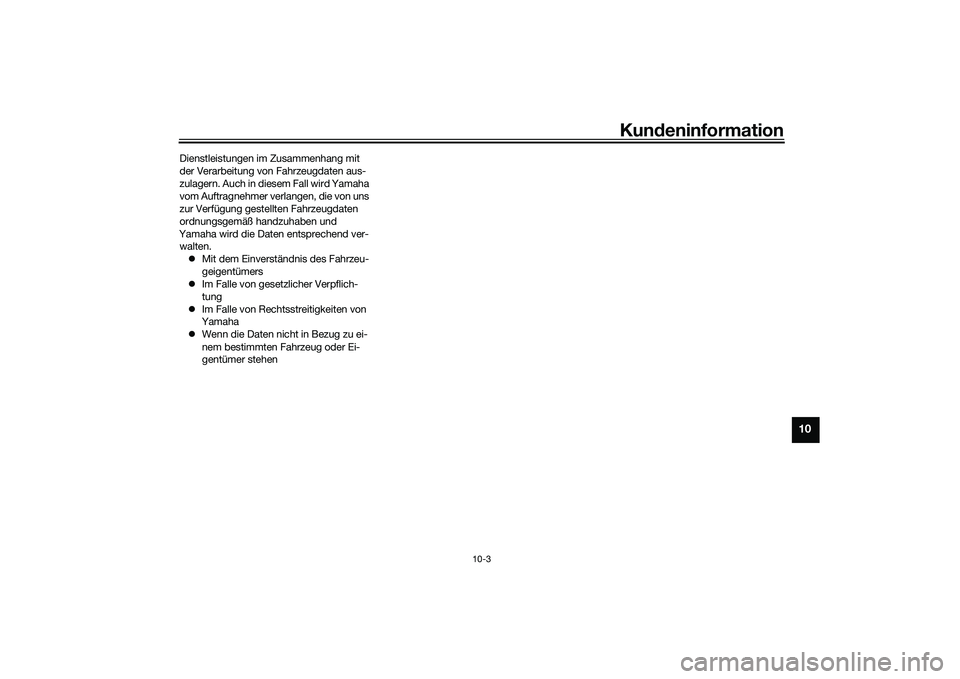

Kundeninformation
10-3
10
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver- walten.
 Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
 Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
UB7NG1G0.book Page 3 Thursday, August 26, 2021 1:50 PM

11-1
11

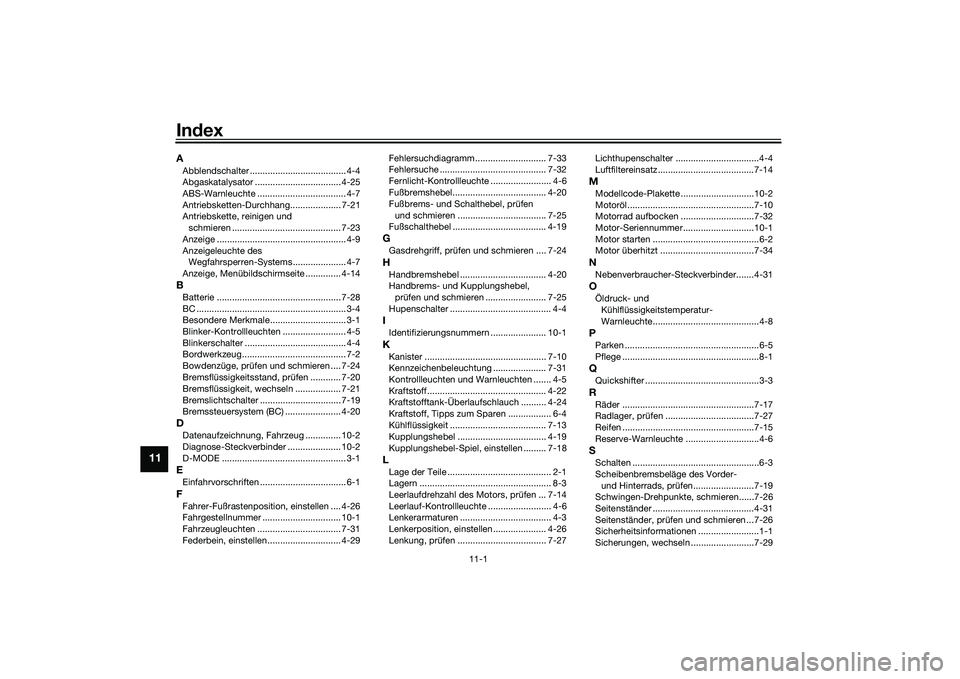

IndexAAbblendschalter ...................................... 4-4
Abgaskatalysator .................................. 4-25
ABS-Warnleuchte ................................... 4-7
Antriebsketten-Durchhang.................... 7-21
Antriebskette, reinigen und schmieren ........................................... 7-23
Anzeige ................................................... 4-9
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 4-7
Anzeige, Menübildschirmseite .............. 4-14BBatterie ................................................. 7-28
BC ........................................................... 3-4
Besondere Merkmale.............................. 3-1
Blinker-Kontrollleuchten ......................... 4-5
Blinkerschalter ........................................ 4-4
Bordwerkzeug......................................... 7-2
Bowdenzüge, prüfen und schmieren .... 7-24
Bremsflüssigkeitsstand, prüfen ............ 7-20
Bremsflüssigkeit, wechseln .................. 7-21
Bremslichtschalter ................................ 7-19
Bremssteuersystem (BC) ...................... 4-20DDatenaufzeichnung, Fahrzeug .............. 10-2
Diagnose-Steckverbinder ..................... 10-2
D-MODE ................................................. 3-1EEinfahrvorschriften .................................. 6-1FFahrer-Fußrastenposition, einstellen .... 4-26
Fahrgestellnummer ............................... 10-1
Fahrzeugleuchten ................................. 7-31
Federbein, einstellen............................. 4-29 Fehlersuchdiagramm............................ 7-33
Fehlersuche .......................................... 7-32
Fernlicht-Kontrollleuchte ........................ 4-6
Fußbremshebel..................................... 4-20
Fußbrems- und Schalthebel, prüfen
und schmieren ................................... 7-25
Fußschalthebel ..................................... 4-19
GGasdrehgriff, prüfen und schmieren .... 7-24HHandbremshebel .................................. 4-20
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 7-25
Hupenschalter ........................................ 4-4IIdentifizierungsnummern ...................... 10-1KKanister ................................................ 7-10
Kennzeichenbeleuchtung ..................... 7-31
Kontrollleuchten und Warnleuchten ....... 4-5
Kraftstoff............................................... 4-22
Kraftstofftank-Überlaufschlauch .......... 4-24
Kraftstoff, Tipps zum Sparen ................. 6-4
Kühlflüssigkeit ...................................... 7-13
Kupplungshebel ................................... 4-19
Kupplungshebel-Spiel, einstellen ......... 7-18LLage der Teile ......................................... 2-1
Lagern .................................................... 8-3
Leerlaufdrehzahl des Motors, prüfen ... 7-14
Leerlauf-Kontrollleuchte ......................... 4-6
Lenkerarmaturen .................................... 4-3
Lenkerposition, einstellen ..................... 4-26
Lenkung, prüfen ................................... 7-27 Lichthupenschalter .................................4-4
Luftfiltereinsatz ......................................7-14
MModellcode-Plakette .............................10-2
Motoröl..................................................7-10
Motorrad aufbocken .............................7-32
Motor-Seriennummer............................10-1
Motor starten ..........................................6-2
Motor überhitzt .....................................7-34NNebenverbraucher-Steckverbinder.......4-31OÖldruck- und
Kühlflüssigkeitstemperatur-
Warnleuchte..........................................4-8PParken .....................................................6-5
Pflege ......................................................8-1QQuickshifter .............................................3-3RRäder ....................................................7-17
Radlager, prüfen ...................................7-27
Reifen ....................................................7-15
Reserve-Warnleuchte .............................4-6SSchalten ..................................................6-3
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................7-19
Schwingen-Drehpunkte, schmieren......7-26
Seitenständer ........................................4-31
Seitenständer, prüfen und schmieren ...7-26
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................7-29
UB7NG1G0.book Page 1 Thursday, August 26, 2021 1:50 PM

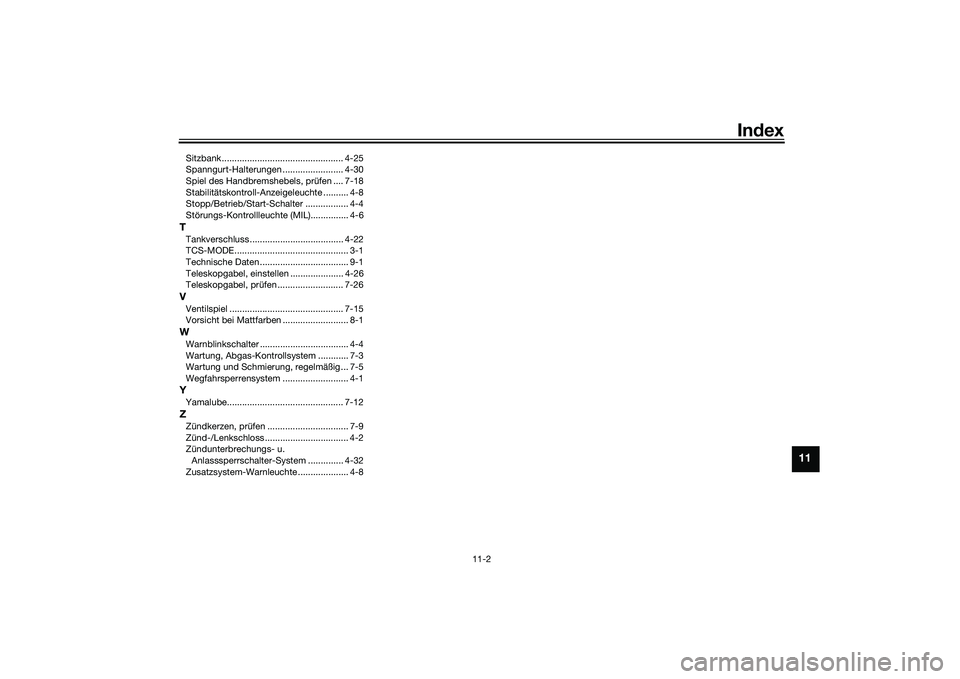

Index
11-2
11
Sitzbank................................................ 4-25
Spanngurt-Halterungen ........................ 4-30
Spiel des Handbremshebels, prüfen .... 7-18
Stabilitätskontroll-Anzeigeleuchte .......... 4-8
Stopp/Betrieb/Start-Schalter ................. 4-4
Störungs-Kontrollleuchte (MIL)............... 4-6TTankverschluss ..................................... 4-22
TCS-MODE............................................. 3-1
Technische Daten ................................... 9-1
Teleskopgabel, einstellen ..................... 4-26
Teleskopgabel, prüfen .......................... 7-26VVentilspiel ............................................. 7-15
Vorsicht bei Mattfarben .......................... 8-1WWarnblinkschalter ................................... 4-4
Wartung, Abgas-Kontrollsystem ............ 7-3
Wartung und Schmierung, regelmäßig ... 7-5
Wegfahrsperrensystem .......................... 4-1YYamalube.............................................. 7-12ZZündkerzen, prüfen ................................ 7-9
Zünd-/Lenkschloss ................................. 4-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 4-32
Zusatzsystem-Warnleuchte .................... 4-8
UB7NG1G0.book Page 2 Thursday, August 26, 2021 1:50 PM
