YAMAHA MT-09 2022 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
7-25
7
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:Litiumbaserat fett
UB7NM1M0.book Page 25 Wedne sday, September 1, 2021 2:00 PM

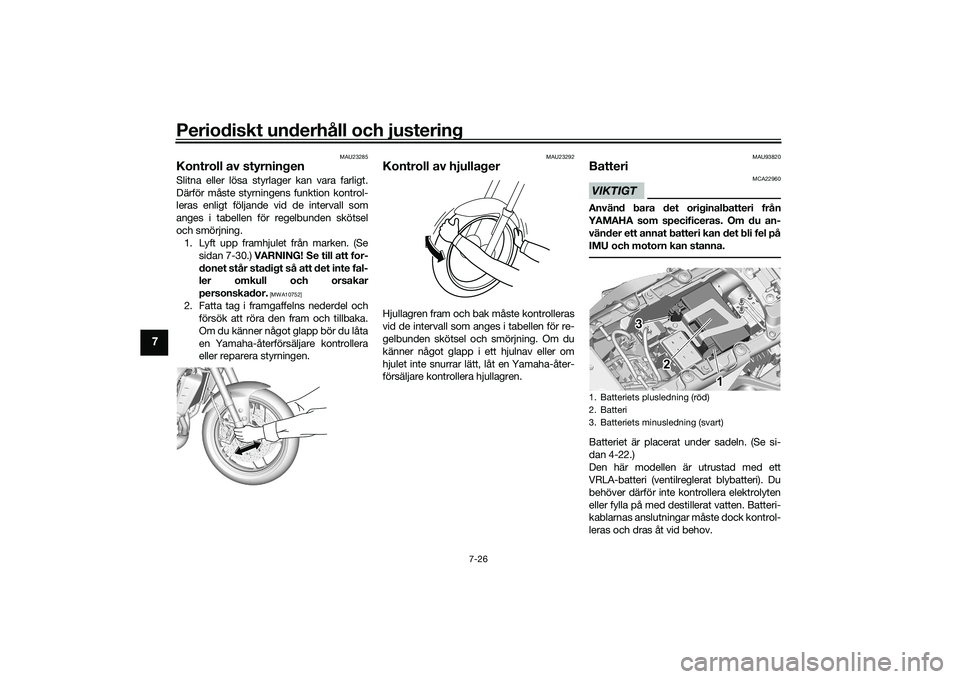

Periodiskt underhåll och justering
7-26
7
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 7-30.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU93820
BatteriVIKTIGT
MCA22960
Använd bara det originalbatteri från
YAMAHA som specificeras. Om du an- vänder ett annat batteri kan det bli fel på
IMU och motorn kan stanna. Batteriet är placerat under sadeln. (Se si-
dan 4-22.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.1. Batteriets plusledning (röd)
2. Batteri
3. Batteriets minusledning (svart)
3 3
2 1
3
2 1
UB7NM1M0.book Page 26 Wedne sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-27
7
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du
arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder
mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under
15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet 1. Om fordonet inte kommer att använ- das inom en månad ska du ta bort
batteriet, ladda det helt och förvara
det på ett svalt och torrt ställe.
VIKTIGT: När du tar bort batteriet
ska du komma ihåg att stänga av
tändningen och sedan koppla bort
den negativa kabeln innan du kopp-
lar bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs. 3. Ladda batteriet helt innan du monterar
det. VIKTIGT: När du monterar bat-
teriet ska du kontrollera att tänd-
ningen är avstängd och sedan
ansluta den positiva kabeln innan
du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp- lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
UB7NM1M0.book Page 27 Wedne sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-28
7
MAU91572
Byte av säkringarSäkringsboxen är placerad under sadeln.
(Se sidan 4-22.)Om en säkring är sönder, byt ut den enligt
följande.
TIPSDet finns en reservsäkring på baksi-
dan av säkringsboxens lock.
 Ta bort säkringen med en säkringsav-
dragare.1. Stäng av huvudströmbrytaren och
stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort säkringsboxens lock genom att trycka inåt på de två punkterna
som visas på locket och sedan dra
uppåt.
3. Ta bort den smälta säkringen med en säkringsavdragare.
1. Säkringsbox
111
1. Säkring för tändning 2
2. Säkring för signalsystem
3. Säkring för tändning
4. Säkring för strålkastare
5. ABS ECU-säkring
6. Säkring för bränsleinsprutningssystemet
7. Säkring för ETV (elektriskt gasspjäll)
8. Backupsäkring 2
9. Huvudsäkring
10.Säkring för ABS-motor
11.ABS-solenoidsäkring
12.Motorsäkring för kylfläkt
13.Säkring för uttag 1
14.Backupsäkring
15.Säkringsavdragare
16.Reservsäkring
1 12
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
10 10
11 11
12 12
13 13
14 14
16 16
16 16 9
10
11
12
13
14
16
1615 15 15
UB7NM1M0.book Page 28 Wedne
sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-29
7
4. Montera en ny säkring med specifice-rat amperetal. VARNING! Sätt inte i
en säkring med högre amperetal än
det som rekommenderas för att
undvika att elsystemet tar skada el-
ler att brand uppstår.
[MWA15132]
5. Sätt in säkringsavdragaren och mon-
tera säkringsboxens lock. 6. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar.
7. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
VIKTIGT
MCA27210
Kör inte när säkringsdosans skydd är
borttaget.
1. Säkringsavdragare
1 1 1
Säkringar:Huvudsäkring:
50.0 A
Säkring för uttag 1: 2.0 A
Säkring för strålkastare: 7.5 A
Säkring för signalsystem:
7.5 A
Säkring för tändning: 10.0 A
Säkring för tändning 2: 7.5 A
Motorsäkring för kylfläkt:
15.0 A
Säkring för ABS-motor: 30.0 A
ABS ECU-säkring: 7.5 A
Säkring för bränsleinsprutningssys-
temet: 7.5 A
ABS-solenoidsäkring:
15.0 A
Backupsäkring: 7.5 A
Backupsäkring 2: 15.0 A
Säkring för ETV (elektriskt gas-
spjäll): 7.5 A
UB7NM1M0.book Page 29 Wedne sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-30
7
MAU80380
FordonsbelysningAlla lampor, utom lampan för registrerings-
skylten, är LED-lampor på den här model-
len.
Om en LED-lampa inte tänds ska du kon-
trollera säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.
Kontrollera och byt ut lampan om registre-
ringsskyltens belysning inte tänds. (Se si-
dan 7-30.)VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU24331
NummerskyltsbelysningOm nummerskyltsbelysningen inte tänds,
be en Yamaha-återförsäljare kontrollera el-
kretsen eller byta lampan.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
1. Strålkastare
2. Parkeringsljus
2 2 2
2 1
1. Dep

Periodiskt underhåll och justering
7-31
7
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Ya maha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
UB7NM1M0.book Page 31 Wedne
sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-32
7
MAU86350
Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UB7NM1M0.book Page 32 Wedne sday, September 1, 2021 2:00 PM

Periodiskt underhåll och justering
7-33
7
MAU86420
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
 Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UB7NM1M0.book Page 33 Wedne sday, September 1, 2021 2:00 PM

Skötsel och förvaring av motorcykeln
8-1
8
MAU37834
Försiktighet med matta färgerVIKTIGT
MCA15193
Vissa modeller har delar med matta ytor.
Kontakta en Yamaha-återförsäljare för
råd om vilka produkter som du ska an-
vända vid rengöring av fordonet. Om du
använder borste, starka kemiska pro-
dukter eller rengöringsmedel när du ren-
gör dessa delar kommer ytan att repas
eller skadas. Du bör heller inte vaxa någ-
ra matta ytor.
MAU83443
SkötselOfta förekommande, noggrann rengöring
av fordonet förhöjer inte enbart dess utse-
ende, det förbättrar även dess allmänna
prestanda och förlänger driftlivet på många
komponenter. Tvättning, rengöring och po-
lering gör också att du kan kontrollera for-
donets skick oftare. Kom ihåg att tvätta
fordonet efter körning i regn eller nära ha-
vet, eftersom salt är frätande på metaller.TIPSVägarna behandlas med salt som tö-
medel på platser där det kommer
mycket snö. Kom ihåg att tvätta un-
derredet och chassidelarna efter kör-
ning i sådana områden eftersom saltet
kan finnas kvar på vägarna långt in på
våren.
 Originalprodukter från Yamaha för
skötsel och underhåll säljs under mär-
ket YAMALUBE på många marknader
världen runt.
 Kontakta en Yamaha-återförsäljare för
fler rengöringstips!VIKTIGT
MCA26280
Felaktig rengöring kan orsaka kosmetis-
ka och mekaniska skador. Använd inte: 
högtryckstvättar eller ångtvättar.
För högt vattentryck kan göra att
vatten tränger in och orsakar för-
sämringar på hjullager, bromsar,
växellådans tätningar och elektris-
ka enheter. Undvik tvättar med ren-
göringsmedel under högt tryck, till
exempel biltvättar med självbetjä-
ning.
 starka kemikalier, inklusive mycket
sura fälgrengöringsmedel, speciellt
på eker- eller magnesiumhjul.
 starka kemikalier, slipande rengö-
ringsmedel och vax på delar med
matt ytbehandling. Borstar kan
repa och skada matta ytbehand-
lingar, använd bara en mjuk svamp
eller handduk.
 handdukar, svampar eller borstar
som förorenats av slipande rengö-
ringsmedel eller starka kemikalier
som lösningsmedel, bensin, rost-
borttagningsmedel, bromsvätska
eller frostskyddsmedel osv.
Före tvätten
1. Parkera fordonet i skuggan och låt det svalna. Det förhindrar vattenfläckar.
2. Kontrollera att alla lock, kåpor, elek-
triska kopplingar och anslutningar är
ordentligt monterade.
UB7NM1M0.book Page 1 Wednesd ay, September 1, 2021 2:00 PM
