Manutenção periódica e ajustes
7-11
7
PAU36113
LataEste modelo está equipado com uma lata
para prevenir a descarga de vapor de com-
bustível para a atmosfera. Antes de operar
este veículo, verifique sem falta o seguinte: Verifique as ligações dos tubos.
 Verifique todos os tubos e latas quan-
to a fendas ou danos. Substitua-a se
estiver danificada.
 Certifique-se de que o respiro da lata
não está bloqueado e limpe-o, se ne-
cessário.
PAU1990G
Óleo do motorO nível de óleo do motor deve ser verifica-
do regularmente. Para além disso, o óleo e
o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de manutenção periódica.PRECAUÇÃO
PCA11621
Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.
 Certifique-se de que não entra ne-
nhum material estranho no cárter.
Verificação do nível de óleo do motor
1. Depois de aquecer o motor, aguarde alguns minutos para o nível de óleo
assentar para obter uma leitura corre-
ta.
2. Com o veículo numa superfície nivela- da, segure-o direito para obter uma
leitura correta.
3. Verifique a janela de verificação locali- zada na parte inferior direita do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
1. Lata
2. Respiradouro da lata
3. Tubo de descarga do depósito de combustí-vel
1 1
2
3 123
Óleo do motor recomendado:
Consulte a página 9-1.
Quantidade de óleo:
Mudança de óleo:2.80 L (2.96 US qt, 2.46 Imp.qt)
Com remoção do filtro de óleo:
3.20 L (3.38 US qt, 2.82 Imp.qt)
1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do
motor
3. Marca do nível máximo
4. Marca do nível mínimo
11 21
2
34
UB7NP1P0.book Page 11 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-12
7
4. Se o óleo do motor estiver na marcado nível mínimo ou abaixo, remova a
tampa de enchimento de óleo e adi-
cione óleo.
5. Verifique o anel de vedação em O da
tampa de enchimento de óleo. Subs-
titua-a se estiver danificada.
6. Instale a tampa de enchimento de óleo.
Mudança do óleo (e filtro) do motor 1. Ligue o motor e deixe-o ao ralenti du-
rante alguns minutos para aquecer o
óleo e, de seguida, desligue o motor.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado. 3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor e a anilha.
NOTAIgnore os passos 4–6 se não desejar subs-
tituir o cartucho do filtro de óleo.4. Retire o cartucho do filtro de óleo comuma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.5. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
1. Tampa de enchimento de óleo do motor
2. Anel de vedação em O
21
1. Cavilha de drenagem do

Manutenção periódica e ajustes
7-13
7

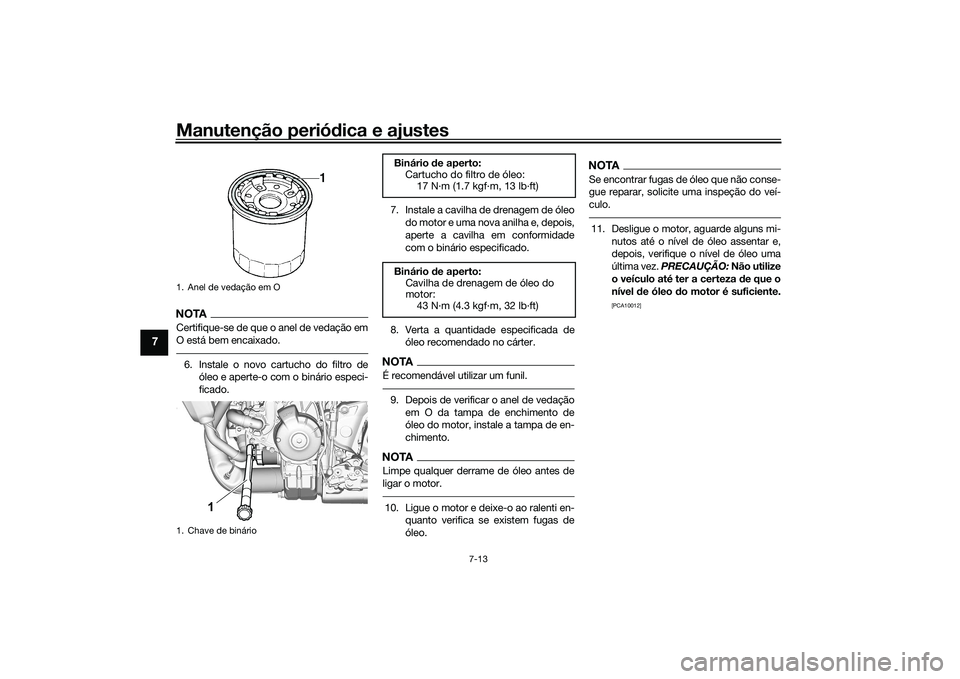

NOTACertifique-se de que o anel de vedação em
O está bem encaixado.6. Instale o novo cartucho do filtro deóleo e aperte-o com o binário especi-
ficado. 7. Instale a cavilha de drenagem de óleo
do motor e uma nova anilha e, depois,
aperte a cavilha em conformidade
com o binário especificado.
8. Verta a quantidade especificada de óleo recomendado no cárter.
NOTA

Manutenção periódica e ajustes
7-14
7
PAU85450
Porquê YamalubeO óleo YAMALUBE é uma peça genuína
YAMAHA criada pela paixão dos engenhei- ros e pela crença de que o óleo do motor é
um componente líquido importante do mo-
tor. Criamos equipas de especialistas nos
campos da engenharia mecânica, química,
eletrónica e testes em pista, as quais de-
senvolvem o motor juntamente com o óleo
que utilizamos. Os óleos Yamalube apro-
veitam ao máximo as qualidades dos óleos
base e utilizam aditivos na proporção certa
para garantir que o óleo final cumpre as
nossas normas de desempenho. Portanto,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube possuem características e
valores distintos. Graças aos vários anos
de experiência da Yamaha na pesquisa e
no desenvolvimento de óleos, adquirida ao
longo de muitos anos, desde a década de
1960, o Yamalube é a melhor escolha para
o seu motor Yamaha.
PAUS1203
Líquido refrigeranteO nível de líquido refrigerante deve ser ve-
rificado regularmente. Para além disso, o lí-
quido refrigerante deve ser substituído nos
intervalos especificados na tabela de ma-
nutenção periódica.NOTASe não estiver disponível líquido refrigeran-
te Yamaha genuíno, utilize um anticonge-
lante de etilenoglicol com anticorrosivos
para motores em alumínio e misture com
água destilada numa proporção de 1:1.
PAU20097
Verificação do nível de líquido refrige-
rante
Uma vez que o nível de líquido refrigerante
varia com a temperatura do motor, verifi-
que quando o motor estiver frio.
1. Estacione o veículo numa superfície nivelada. 2. Com o veículo numa posição vertical,
verifique o nível de líquido refrigerante
no reservatório.
3. Se o líquido refrigerante estiver na marca do nível mínimo ou abaixo des-
ta, retire a tampa do reservatório de
refrigerante. AVISO! Retire apenas a
tampa do reservatório de refrige-
rante. Nunca tente retirar a tampa
do radiador enquanto o motor esti-
ver quente.
[PWA15162]
Líquido refrigerante recomendado: Líquido refrigerante YAMALUBE
Quantidade de líquido refrigerante:
Reservatório de refrigerante (marca
do nível máx.):0.28 L (0.30 US qt, 0.25 Imp.qt)
Radiador (incluindo todas as vias): 1.72 L (1.82 US qt, 1.51 Imp.qt)
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1 1 1
2
3 2
3
UB7NP1P0.book Page 14 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-15
7
4. Adicione líquido refrigerante até àmarca do nível máximo.
PRECAUÇÃO: Caso não tenha lí-
quido refrigerante, utilize água des-
tilada ou água macia. Não utilize
água dura nem água salgada pois
danificam o motor. Caso tenha utili-
zado água em vez de líquido refri-
gerante, substitua-a por líquido
refrigerante logo que possível, caso
contrário o sistema de refrigeração
não ficará protegido contra conge-
lação e corrosão. Se tiver sido
acrescentada água ao líquido refri-
gerante, solicite a um concessioná-
rio Yamaha que verifique o teor de
anticongelante do líquido refrige-
rante logo que possível, caso con-
trário a eficácia do líquido
refrigerante será reduzida.
[PCA10473]
5. Coloque a tampa do reservatório de refrigerante.
PAU33032
Mudança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do radiador enquanto o motor es-
tiver quente.
[PWA10382] PAU36765
Elemento do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na ta-
bela de lubrificação e manutenção
periódica. Solicite a um concessionário
Yamaha que substitua o elemento do filtro de ar.
1. Tampa do reservatório de refrigerante
1 1 1
UB7NP1P0.book Page 15 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-16
7
PAU44735
Verificação da velocidade de ra-
lenti do motorVerifique a velocidade de ralenti do motor
e, se necessário, solicite a um concessio-
nário Yamaha que a retifique.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.
PAU64412
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização deste veículo com a pressão
dos pneus incorreta pode causar feri-
mentos graves ou morte devido à perda
de controlo. A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
Velocidade de ralenti do motor:
1200–1400 rpm
UB7NP1P0.book Page 16 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-17
7
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
do pode provocar um acidente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
 A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar dos pneus a frio:
1 pessoa:Dianteiro:
250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro:250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima:
Ve í c u l o :166 kg (366 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-
rios.
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (dianteiro e traseiro):
1.6 mm (0.06 in)
UB7NP1P0.book Page 17 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-18
7
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia cau-
sar um acidente.
 Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
 Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
 Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
 Os pneus novos têm uma aderência
relativamente fraca em determina-
dos tipos de estrada até terem atin-
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
Pneu dianteiro:Ta m a n h o :
120/70ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX
HYPERSPORT S22F
Pneu traseiro: Ta m a n h o :
180/55ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BATTLAX
HYPERSPORT S22R
DIANTEIRO e TRASEIRO: Válvula de ar do pneu:
TR412
Núcleo de válvula: #9100 (original)
UB7NP1P0.book Page 18 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-19
7
gido um “uso frequente”. Por este
motivo, antes de conduzir a altas
velocidades, recomenda-se uma
condução prudente durante, apro-
ximadamente, 100 km (60 mi) após
instalar um pneu novo.
 Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.
 Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
PAU21963
Rodas de ligaPara maximizar o de sempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.  Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22083
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na direção (a). Para reduzir a folga da
alavanca da embraiagem, rode a cavilha
ajustadora na direção (b).1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagemFolga da alavanca da embraiagem: 10.0–15.0 mm (0.39–0.59 in)
1
2
(a)(b)
UB7NP1P0.book Page 19 Monday, August 30, 2021 2:15 PM

Manutenção periódica e ajustes
7-20
7
NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione corretamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-
gem.
PAU37914
Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU36505
Interruptores das luzes dos tra-
võesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores
ligados à alavanca do travão ou ao pedal
do travão. Uma vez que os interruptores
das luzes dos travões são componentes do
sistema de travão antibloqueio, a sua ma-
nutenção deverá ser apenas realizada por
um concessionário Yamaha.
1. Sem folga da alavanca do travão
1
UB7NP1P0.book Page 20 Monday, August 30, 2021 2:15 PM
