ESP YAMAHA MT-09 2022 Manual de utilização (in Portuguese)

Especificações
9-2
9
Carga:Carga máxima:166 kg (366 lb)
(Peso total com condutor, passageiro, carga
e acessórios)Travão dianteiro:Tipo: Travão hidráulico com dois discosTravão traseiro:Tipo:Travão hidráulico com um discoSuspensão dianteira:Tipo:
Forquilha telescópicaSuspensão traseira:Tipo:Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:12 VBateria:Modelo:
YTZ10S
Voltagem, capacidade: 12 V, 8.6 Ah (10 HR)Potência da lâmpada:Farol dianteiro:
LED
Luz do travão/farolim traseiro: LED
Sinal de mudança de direcção dianteiro: LED
Sinal de mudança de direcção traseiro:
LED Mínimos:
LED
Luz da chapa de matrícula: 5.0 W
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM

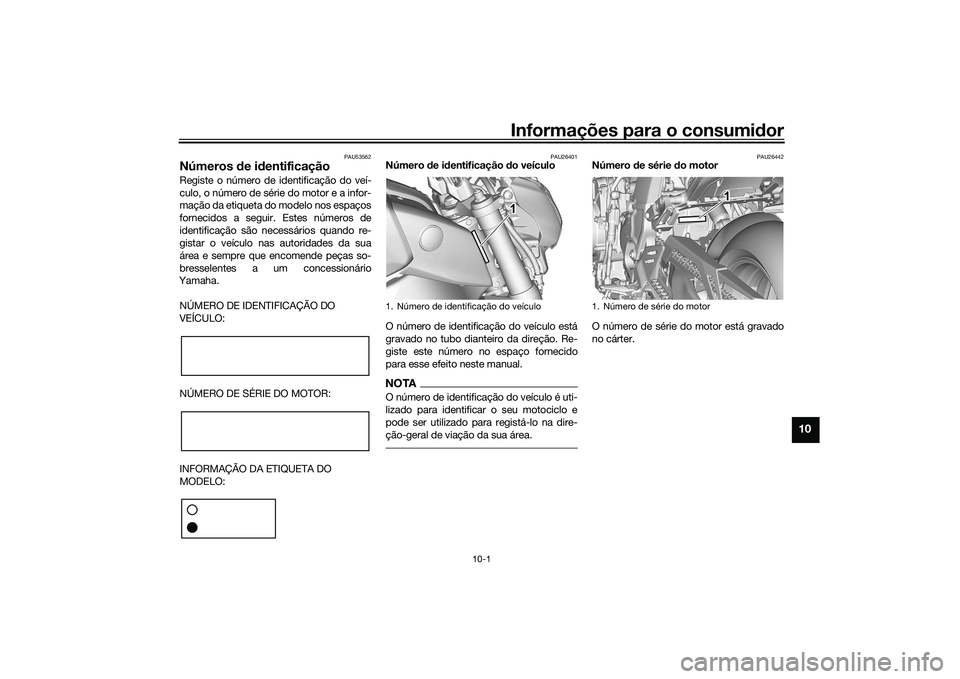

Informações para o consumidor
10-1
10
PAU53562
Números de identificaçãoRegiste o número de identificação do veí-
culo, o número de série do motor e a infor-
mação da etiqueta do modelo nos espaços
fornecidos a seguir. Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26401
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido
para esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-
ção-geral de viação da sua área.
PAU26442
Número de série do motor
O número de série do motor está gravado
no cárter.
1. Número de identificação do veículo
1 1 1
1. N

Informações para o consumidor
10-2
10
PAU26481
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 4-25.) Registe a informação cons-
tante nesta etiqueta no espaço providen-
ciado para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dados do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatística e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são: Dados sobre o estado do veículo e o
desempenho do motor
 Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo
1. Etiqueta do modelo
111
1. Conector de diagnóstico
1 1 1
https://www.yamaha-motor.eu/pt/
pt/privacy/privacy-policy/
UB7NP1P0.book Page 2 Monday, August 30, 2021 2:15 PM

Informações para o consumidor
10-3
10
nesse caso, a Yamaha exigirá à empresa
contratada que trate corretamente os da-
dos do veículo fornecidos e garantirá que
os dados sejam tratados corretamente. Com o consentimento do proprietário
do veículo
 Se obrigada por força de lei
 Para uso da Yamaha em situações de
litígio
 Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicos
UB7NP1P0.book Page 3 Monday, August 30, 2021 2:15 PM

11-1
11
Índice remissivoAAlavanca da embraiagem ..................... 4-19
Alavanca do travão ............................... 4-20
Alavancas do travão e da embraiagem, verificação
e lubrificação ...................................... 7-27
Amortecedor, ajuste ............................. 4-29
Apresentar, ecrã de menu .................... 4-14
Armazenagem ......................................... 8-3
Assento ................................................. 4-25BBateria................................................... 7-30
BC ........................................................... 3-4CCabos, verificação e lubrificação.......... 7-26
Características especiais ........................ 3-1
Colocar o motor em funcionamento ....... 6-2
Combustível .......................................... 4-22
Conector de diagnóstico ...................... 10-2
Conectores CC auxiliares ..................... 4-30
Consumo de combustível, sugestões para a redução ..................................... 6-4
Conversor catalítico .............................. 4-25
Cor mate, cuidado .................................. 8-1
Corrente de transmissão, limpeza e lubrificação ...................................... 7-25
Cuidados ................................................ 8-1DDescanso lateral ................................... 4-31
Descanso lateral, verificação e lubrificação ...................................... 7-28
Deteção e resolução de problemas ...... 7-34
Direção, verificação .............................. 7-29
D-MODE ................................................. 3-1
EElemento do filtro de ar ........................ 7-15
Especificações ....................................... 9-1
Estacionamento...................................... 6-5
Etiqueta do modelo .............................. 10-2FFolga da alavanca da embraiagem, ajuste.................................................. 7-19
Folga da alavanca do travão,
verificação .......................................... 7-20
Folga da corrente de transmissão........ 7-23
Folga das válvulas ................................ 7-16
Forquilha dianteira, ajuste .................... 4-26
Forquilha dianteira, verificação ............ 7-29
Fusíveis, substituição ........................... 7-31IIndicadores luminosos de mudança
de direção ............................................ 4-6
Indicadores luminosos e luzes de advertência........................................... 4-6
Indicador luminoso de avaria (MIL) ........ 4-6
Indicador luminoso de máximos ............ 4-6
Indicador luminoso de ponto morto ....... 4-6
Indicador luminoso do controlo de estabilidade .......................................... 4-8
Indicador luminoso do sistema
imobilizador.......................................... 4-7
Informações relativas à segurança ........ 1-1
Interruptor da buzina .............................. 4-4
Interruptor da ignição/bloqueio da direção ............................................ 4-2
Interruptor de farol alto/baixo................. 4-4
Interruptor de paragem/andamento/ arranque ............................................... 4-4 Interruptor de perigo ...............................4-4
interruptor de ultrapassagem..................4-4
Interruptor do sinal de mudança de
direção ..................................................4-4
Interruptores das luzes dos travões .....7-20
Interruptores do guiador .........................4-3
JJogo de ferramentas ...............................7-2LLata .......................................................7-11
Líquido dos travões, mudança .............7-23
Líquido refrigerante ...............................7-14
Localizações das peças..........................2-1
Lubrificação e manutenção, periódica ...7-5
Luz da chapa de matrícula....................7-34
Luz de advertência da Pressão do óleo e da Temperatura do
refrigerante ...........................................4-8
Luz de advertência do ABS ....................4-7
Luz de advertência do nível de combustível ..........................................4-6
Luz de advertência do sistema auxiliar...4-9
Luzes do veículo ...................................7-33MManutenção, sistema de controlo das emissões ........................................7-3
Mudança de velocidades ........................6-3NNível de líquido dos travões, verificação ..........................................7-21
Número de identificação do veículo .....10-1
Número de série do motor ....................10-1
Números de identificação .....................10-1
UB7NP1P0.book Page 1 Monday, August 30, 2021 2:15 PM
