Cambio de fusiblesEl fusible principal y el fusible del motor del
ABS están situados debajo del asiento.
(Vease la página 4-22.)

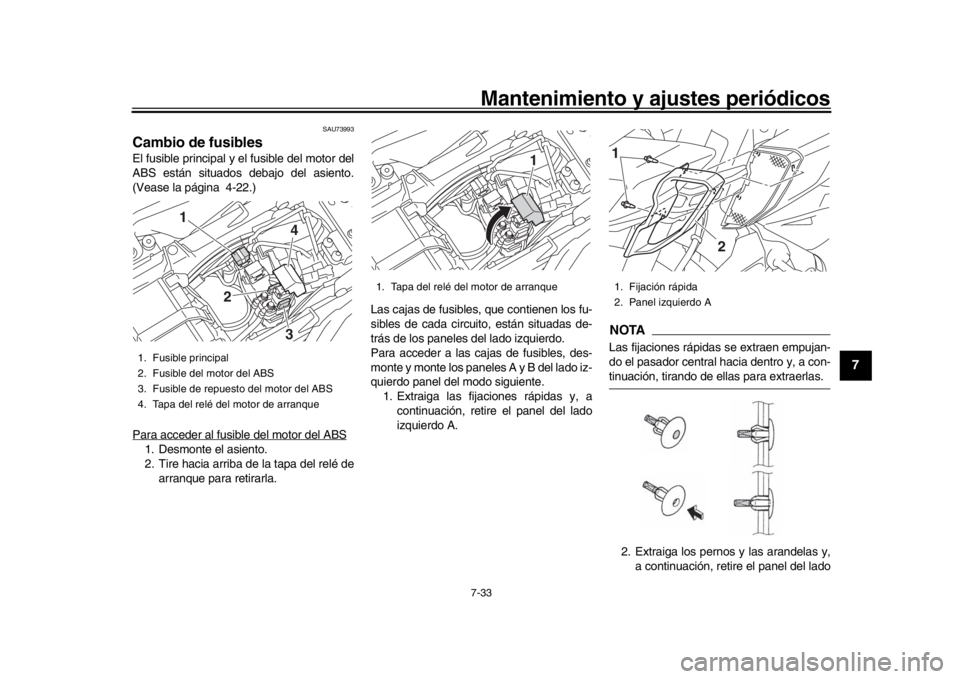

Para acceder al fusible del motor del ABS1. Desmonte el asiento.
2. Tire hacia arriba de la tapa del relé de arranque para retirarla. Las cajas de fusibles, que contienen los fu-
sibles de cada circuito, están situadas de-
trás de los paneles del lado izquierdo.
Para acceder a las cajas de fusibles, des-
monte y monte los paneles A y B del lado iz-
quierdo panel del modo siguiente.
1. Extraiga las fijaciones rápidas y, a continuación, retire el panel del lado
izquierdo A.
NOTALas fijaciones rápidas se extraen empujan-
do el pasador central hacia dentro y, a con-tinuación, tirando de ellas para extraerlas.
2. Extraiga los pernos y las arandelas y, a continuación, retire el panel del lado
1. Fusible principal
2. Fusible del motor del ABS
3. Fusible de repuesto del motor del ABS
4. Tapa del relé del motor de arranque
1 4
3
2
1. Tapa del relé del motor de arranque
1
1. Fijación rápida
2. Panel izquierdo A1
2
UB67S0S0.book 33 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Mantenimiento y ajustes periódicos
7-34
1
2
3
4
5
67
8
9
10
11
12
izquierdo B.
3. Sitúe los paneles en su posición origi-nal.
4. Coloque las arandelas, los pernos y
las fijaciones rápidas.

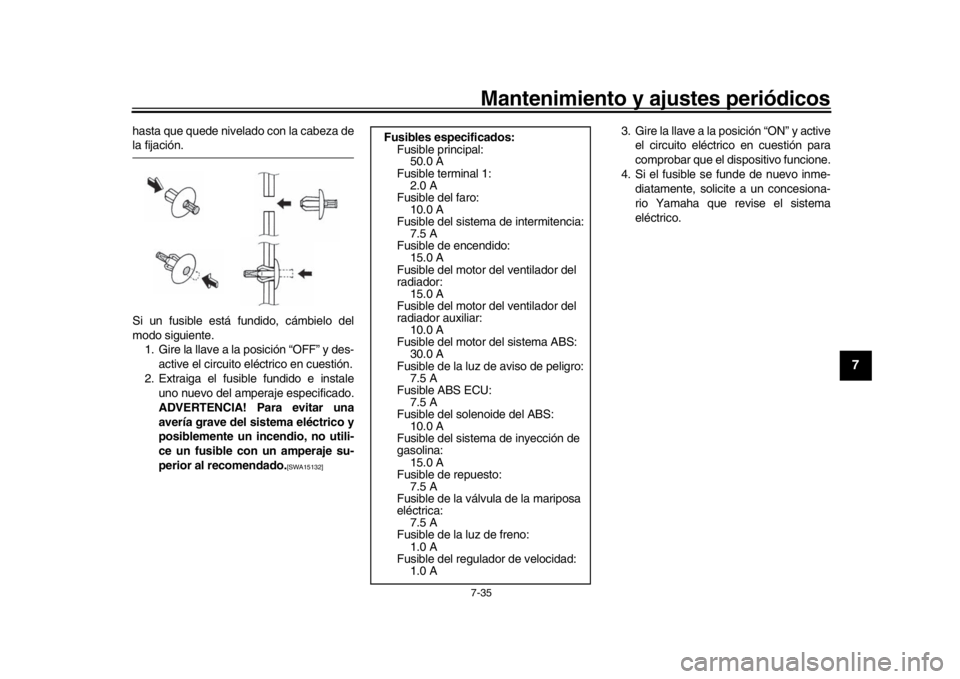

NOTALas fijaciones rápidas se colocan empujan-
do el pasador central hacia fuera, introdu-
ciendo la fijación en el panel y, a
continuación, empujando el pasador central
1. Panel izquierdo B
2. Arandela
3. Perno

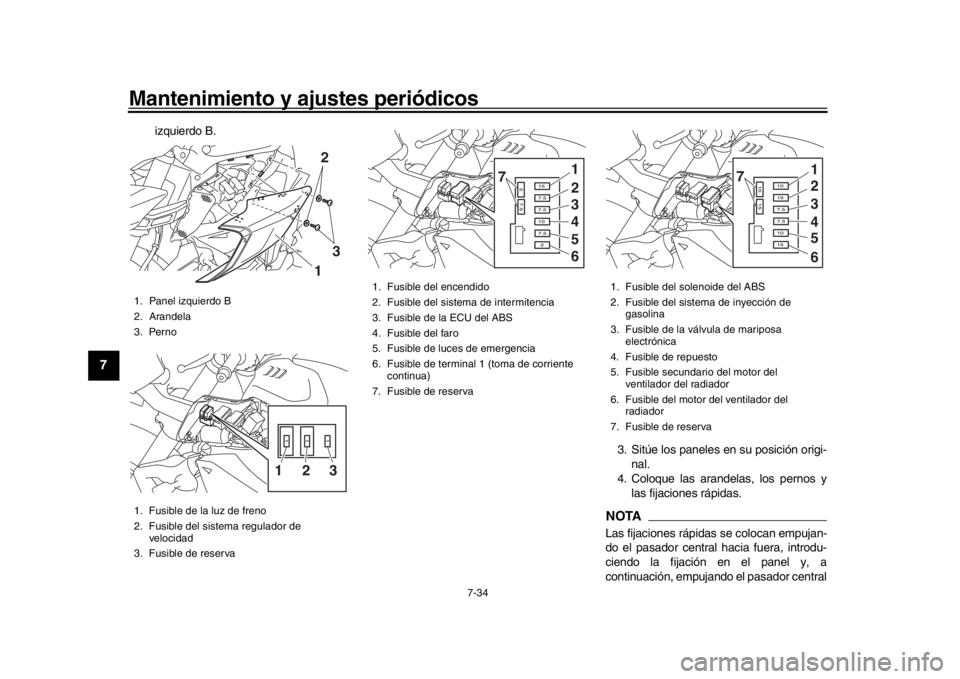

1. Fusible de la luz de freno
2. Fusible del sistema regulador de velocidad
3. Fusible de reserva
1 3232
1
1. Fusible del encendido
2. Fusible del sistema de intermitencia
3. Fusible de la ECU del ABS
4. Fusible del faro
5. Fusible de luces de emergencia
6. Fusible de terminal 1 (toma de corriente
continua)
7. Fusible de reserva
7 1
2
3
4
5
6
1. Fusible del solenoide del ABS
2. Fusible del sistema de inyección de
gasolina
3. Fusible de la válvula de mariposa electrónica
4. Fusible de repuesto
5. Fusible secundario del motor del ventilador del radiador
6. Fusible del motor del ventilador del radiador
7. Fusible de reserva
7 1
2
3
4
5
6
UB67S0S0.book 34 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Mantenimiento y ajustes periódicos7-35
1
2
3
4
5
678
9
10
11
12
hasta que quede nivelado con la cabeza dela fijación.
Si un fusible está fundido, cámbielo del
modo siguiente. 1. Gire la llave a la posición “OFF” y des- active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado.
ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]
3. Gire la llave a la posición “ON” y active el circuito eléctrico en cuestión para
comprobar que el di spositivo funcione.
4. Si el fusible se funde de nuevo inme- diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
Fusibles especificados:Fusible principal:50.0 A
Fusible terminal 1: 2.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido: 15.0 A
Fusible del motor del ventilador del
radiador: 15.0 A
Fusible del motor del ventilador del
radiador auxiliar: 10.0 A
Fusible del motor del sistema ABS: 30.0 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible ABS ECU: 7.5 A
Fusible del solenoide del ABS: 10.0 A
Fusible del sistema de inyección de
gasolina: 15.0 A
Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa
eléctrica: 7.5 A
Fusible de la luz de freno:
1.0 A
Fusible del regulador de velocidad:
1.0 A
UB67S0S0.book 35 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Mantenimiento y ajustes periódicos
7-36
1
2
3
4
5
67
8
9
10
11
12
SAU72980
Luces del vehículoEste modelo está equipado con alumbrado
LED completo. No hay ninguna bombilla
que pueda cambiar el usuario.
Si una luz no se enciende, compruebe los
fusibles y, a continuación, haga revisar el
vehículo en un concesionario Yamaha.ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-ro.
SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.
SAU25872
Identificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,

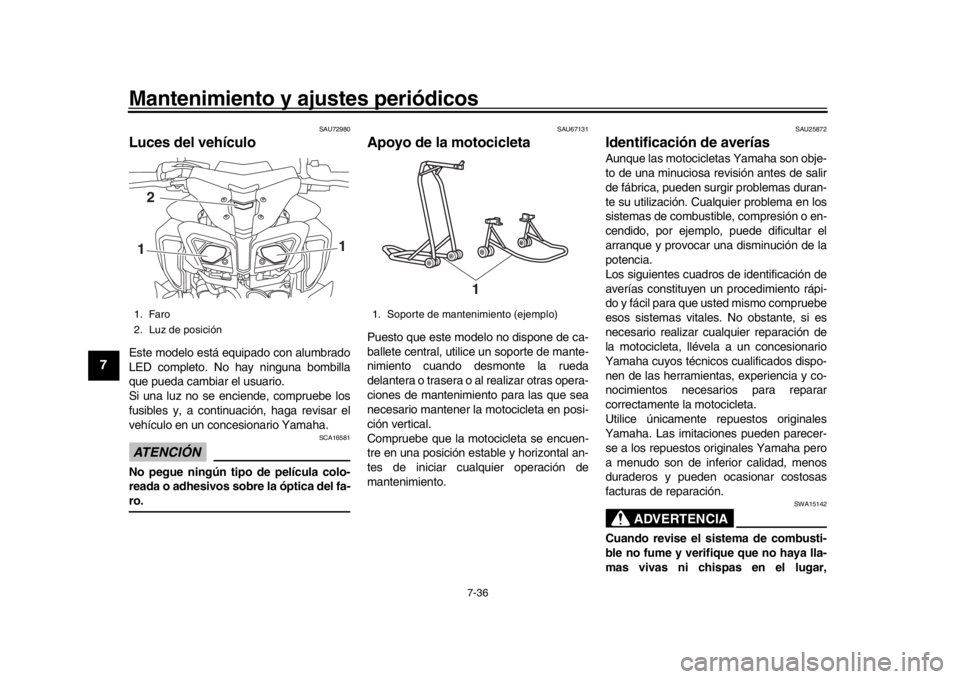

1. Faro
2. Luz de posición1 12
1. Soporte de mantenimiento (ejemplo)
1
UB67S0S0.book 36 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Mantenimiento y ajustes periódicos7-37
1
2
3
4
5
678
9
10
11
12
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-ños personales o materiales.
UB67S0S0.book 37 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Mantenimiento y ajustes periódicos
7-38
1
2
3
4
5
67
8
9
10
11
12
SAU42505

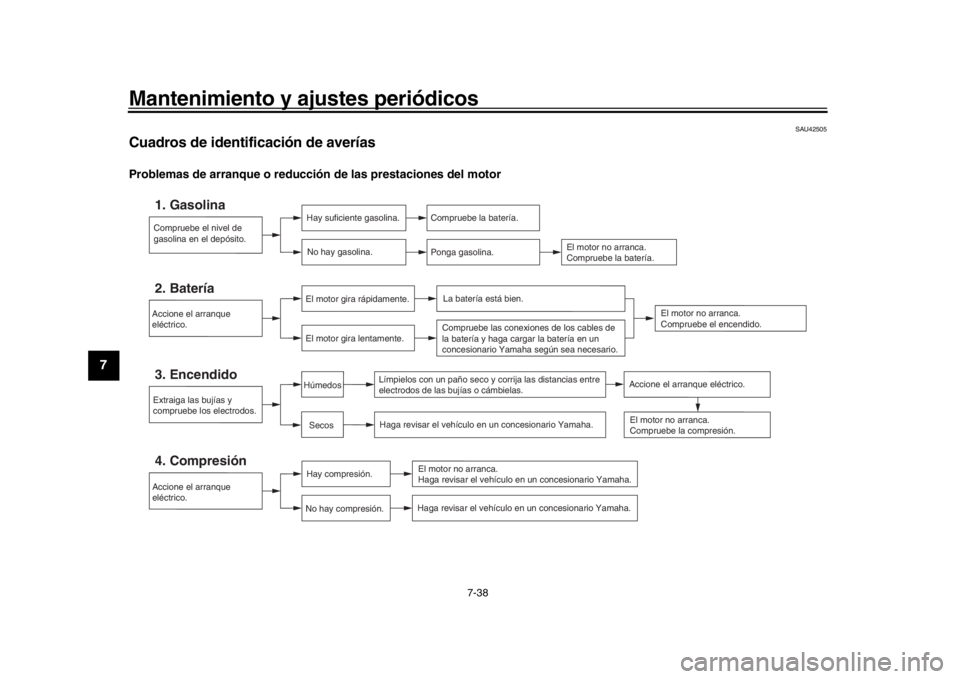

Cuadros de identificación de averíasProblemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
UB67S0S0.book 38 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Mantenimiento y ajustes periódicos7-39
1
2
3
4
5
678
9
10
11
12
Sobrecalentamien to del motor
ADVERTENCIA
SWAT1041

No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.

Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede utilizar agua del gr ifo en su lugar de forma provisional, siempre que la cambie por el líquidorefrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UB67S0S0.book 39 ページ ２０１６年２月１１日　木曜日　午後７時２５分

8-1
1
2
3
4
5
6
78
9
10
11
12
Cuidados y almacenamiento de la motocicleta
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado encolor mate.
SAU67140
CuidadosSi bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo 1. Cubra la salida del silenciador con una bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier- tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los obtu-
radores, las juntas, los piñones, la ca-
dena de transmisión y los ejes de las ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCIÓN
SCA22530

No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente en llantas de radios o de
magnesio. Si utiliza tales productos
para la suciedad difícil de eliminar,
no deje el limpiador sobre la zona
afectada durante más tiempo del
que figure en las instrucciones. Asi-
mismo, enjuague completamente la
zona con agua, séquela inmediata-
mente y a continuación aplique un
protector en aerosol contra la co-
rrosión.

Una limpieza inadecuada puede da-
ñar los carenados y los paneles, el
parabrisas, el cuadro de instrumen-
tos y la pantalla, las ruedas, la ópti-
ca de los faros, las piezas de
plástico o de fibra de carbono, etc.,
y los silenciadores. Utilice única-
mente un trapo suave y limpio o
una esponja para limpiar dichas
piezas. No obstante, si dichas pie-
zas no quedan bien limpias, se pue-
de utilizar agua y un detergente
UB67S0S0.book 1 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Cuidados y almacenamiento de la motocicleta
8-2
1
2
3
4
5
6
789
10
11
12
suave diluido. Se debe eliminar con
agua abundante todo residuo de
detergente, pues este resulta perju-
dicial para las piezas de plástico.

No utilice productos químicos fuer-
tes para las piezas de plástico o el
silenciador. Evite utilizar trapos o
esponjas que hayan estado en con-
tacto con productos de limpieza
fuertes o abrasivos, disolventes o
diluyentes, combustible (gasolina),
desoxidantes o antioxidantes, líqui-
do de frenos, anticongelante o elec-
trólito.

No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
los elementos siguientes: juntas
(de cojinetes de ruedas y basculan-
te, horquilla y frenos), comparti-
mentos portaobjetos, componentes
eléctricos (acopladores, conecto-
res, instrumentos, interruptores y
luces), tubos respiraderos y de ven-tilación.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al mar
o en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un detergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10792]
2. Después de secar la motocicleta, apli- que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, (salvo el
silenciador de titanio) para prevenir la corrosión.
Limpieza del parabrisas
No utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o esponja humedecidos con un deter-
gente neutro y seguidamente enjuáguelo
con agua abundante. Como limpieza adi-
cional utilice Yamaha Windshield Cleaner u
otro limpiador de calidad. Algunos produc-
tos de limpieza para plásticos pueden dejar
rayas sobre el parabrisas. Antes de utilizar-
los haga una prueba en una zona que no
afecte a la visibilidad.
Limpieza del silenciador de titanioEste modelo está equipado con un silencia-
dor de titanio que requiere los cuidados es-
peciales siguientes.
Para limpiar el silenciador de titanio
utilice únicamente un trapo suave y
limpio o una esponja con un detergen-
te suave y agua. No obstante, si no
consigue limpiar completamente el si-
lenciador con un detergente suave,
puede utilizar productos alcalinos y un
cepillo blando.

No utilice nunca compuestos u otros
tratamientos especiales para limpiar el
silenciador de titanio, ya que pueden
UB67S0S0.book 2 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Cuidados y almacenamiento de la motocicleta
8-3
1
2
3
4
5
6
78
9
10
11
12
eliminar el acabado de la superficie
exterior del silenciador.

Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre el silenciador de titanio que
pueden eliminarse con un detergente
suave.

La decoloración térmica de la parte del
tubo de escape que lleva al silenciador
de titanio es normal y no puede elimi-
narse.
Después de la limpieza 1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un aerosol anti- corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc. 7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar lahumedad de la óptica.
UB67S0S0.book 3 ページ ２０１６年２月１１日　木曜日　午後７時２５分
