Cuidados y almacenamiento de la motocicleta
8-4
1
2
3
4
5
6
789
10
11
12
SAU26183
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de lasbujías y monte estas y sus tapas.
4. Engrase todos los cables de control y los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30  F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 7-31.
NOTAEfectúe todas las r eparaciones necesariasantes de guardar la motocicleta.
UB67S0S0.book 4 ページ ２０１６年２月１１日　木曜日　午後７時２５分

9-1
1
2
3
4
5
6
7
89
10
11
12
Especificaciones
SAU70621
Dimensiones:Longitud total: 2095 mm (82.5 in)
Anchura total: 800 mm (31.5 in)
Altura total: 1110 mm (43.7 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes: 1400 mm (55.1 in)
Holgura mínima al suelo: 130 mm (5.12 in)
Radio de giro mínimo:
3.3 m (10.83 ft)Peso:Peso en orden de marcha:210 kg (463 lb)Motor:Ciclo de combustión:4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas:
DOHC
Disposición de cilindros: En línea
Número de cilindros: 4 cilindros
Cilindrada:
998 cm
3
Calibre  Carrera:
79.0  50.9 mm (3.11  2.00 in) Relación de compresión:
12.0 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo: Totalmente sintético
Grados de viscosidad SAE: 10W-40, 15W-50
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Con desmontaje del filtro de aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la mar-
ca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 2.25 L (2.38 US qt, 1.98 Imp.qt)Filtro de aire:Elemento del filtro de aire:Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Gasolina súper sin plomo (Gasohol [E10]
aceptable) Capacidad del depósito de combustible:
17 L (4.5 US gal, 3.7 Imp.gal)
Cantidad de reserva de combustible:
4.0 L (1.06 US gal, 0.88 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:Marca ID: B671 00Bujía(s):Fabricante/modelo:
NGK/LMAR9E-J
Distancia entre elec trodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Húmedo, multidiscoTransmisión:Relación de reducción primaria:1.634 (67/41)
Transmisión final:
Cadena
Relación de reducción secundaria: 2.688 (43/16)
Tipo de transmisión: Velocidad 6, engrane constante
Relación de engranajes:
1a: 2.600 (39/15)
2a:
2.176 (37/17)
3a: 1.842 (35/19)
4a: 1.579 (30/19)
UB67S0S0.book 1 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Especificaciones
9-2
1
2
3
4
5
6
7
8910
11
12
5a:1.381 (29/21)
6a:
1.250 (30/24)
Chasis:Tipo de bastidor: Diamante
Ángulo del eje delantero:
24.0 grados
Distancia entre perpendiculares: 102 mm (4.0 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70ZR17M/C(58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX HYPERS-
PORT S20FNeumático trasero:Tipo:Sin cámara
Tamaño: 190/55ZR17M/C(75W)
Fabricante/modelo: BRIDGESTONE/BATTLAX HYPERS-
PORT S20RCarga:Carga máxima:170 kg (375 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):1 persona:Delantero:
250 kPa (2.50 kgf/cm
2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personas: Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Rueda delantera:Tipo de rueda: Rueda de fundición
Tamaño de la llanta: 17M/CxMT3.50Rueda trasera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta: 17M/CxMT6.00Freno delantero:Tipo:Freno hidráulico de doble disco
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4
Suspensión delantera:Tipo:Horquilla telescópica
Muelle: Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda:
120 mm (4.7 in)Suspensión trasera:Tipo:Basculante (sus pensión de unión)
Muelle:
Muelle espiral
Amortiguador: Amortiguador neumático-hidráulico
Trayectoria de la rueda: 120 mm (4.7 in)Sistema eléctrico:Sistema de tensión:12 V
Sistema de encendido: TCI
Sistema estándar:
Magneto CABatería:Modelo:YTZ10S
Voltaje, capacidad:
12 V, 8.6 Ah (10 HR)Potencia de la bombilla  cantidad:Faro:
LED
UB67S0S0.book 2 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Especificaciones
9-3
1
2
3
4
5
6
7
89
10
11
12
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera: LED
Luz auxiliar: LED
Luz de la matrícula:
LED
Luz de instrumentos: LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera:
LED
Luz de aviso de la presión del aceite: LED
Luz indicadora de intermitencia: LED
Luz de alarma de temperatura del refrigeran-
te:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del amortiguador de la dirección: LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema regulador de velo-
cidad “SET”:
LED
Luz indicadora del sistema regulador de velo-
cidad “ON”:
LED Luz indicadora del si
stema inmovilizador:
LED
Luz indicadora de la si ncronización del cam-
bio: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusible:Fusible principal:50.0 A
Fusible terminal 1: 2.0 A
Fusible del faro:
10.0 A
Fusible de la luz de freno: 1.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido:
15.0 A
Fusible del motor del ventilador del radiador: 15.0 A
Fusible del motor del ventilador del radiador
auxiliar: 10.0 A
Fusible de la luz de aviso de peligro: 7.5 A
Fusible ABS ECU:
7.5 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible del motor del sistema ABS: 30.0 A Fusible del solenoide del ABS:
10.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
UB67S0S0.book 3 ページ ２０１６年２月１１日　木曜日　午後７時２５分

10-1
1
2
3
4
5
6
7
8
91011
12
Información para el consumidor
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL VE-
HÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.

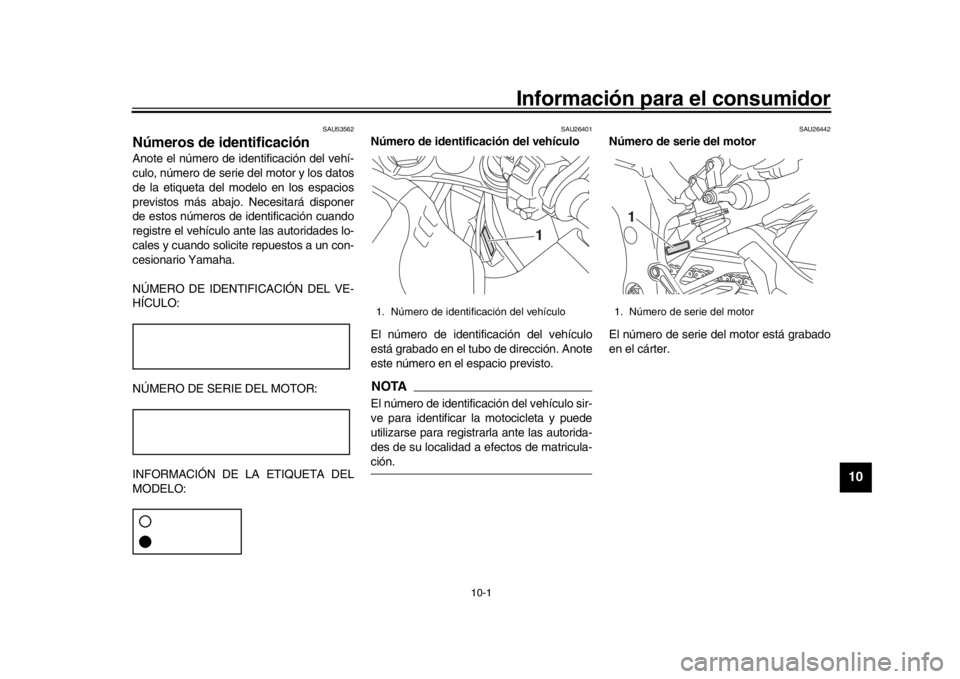

1. Número de identificación del vehículo
1
1. Número de serie del motor
1
UB67S0S0.book 1 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Información para el consumidor
10-2
1
2
3
4
5
6
7
8
910
11
12
SAU26481
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Vease la
página 4-22.) Anote los datos que figuran
en esta etiqueta en el espacio previsto. Ne-
cesitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910
Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.

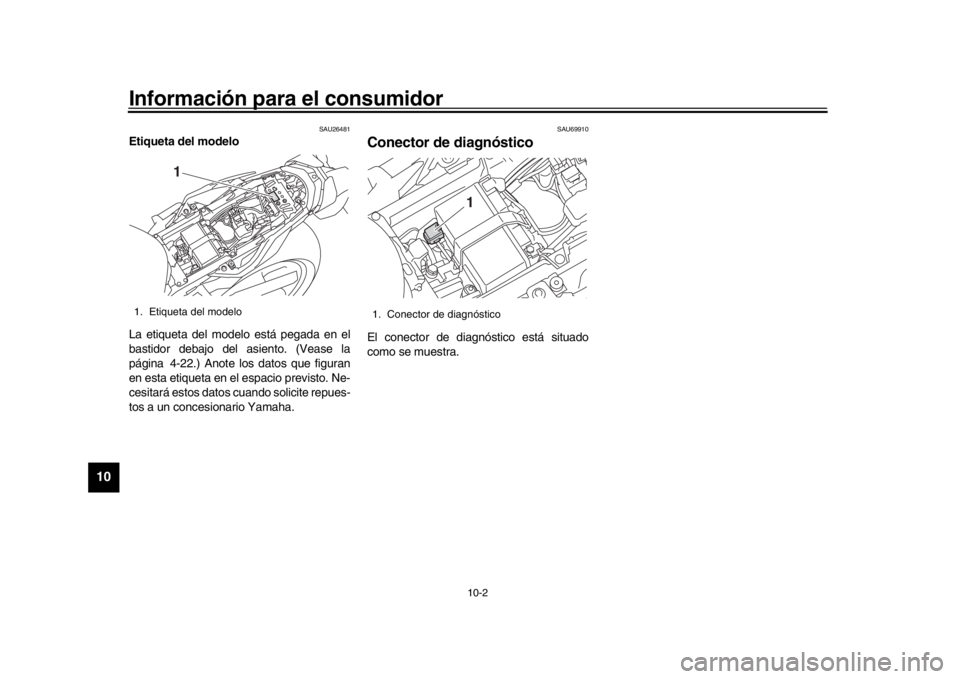

1. Etiqueta del modelo
1
1. Conector de diagnóstico
1
UB67S0S0.book 2 ページ ２０１６年２月１１日　木曜日　午後７時２５分

11-1
1
2
3
4
5
6
7
8
9
101112
Index
AABS ......................................................... 4-18
Aceite de motor y cartucho del filtro de aceite ..................................................... 7-10
Almacenamiento ........................................ 8-4
Apoyo de la motocicleta .......................... 7-36
Arranque del motor .................................... 6-1
Asiento..................................................... 4-22BBatería ..................................................... 7-31
Bombona ................................................. 7-10
Bujías, comprobación ................................ 7-9CCaballete lateral....................................... 4-28
Caballete lateral, comprobación y
engrase ................................................. 7-29
Cables, comprobación y engrase ............ 7-27
Cadena de transmisión, limpieza y engrase ................................................. 7-27
Cambio ...................................................... 6-2
Características especiales......................... 3-1
Catalizador .............................................. 4-21
Cojinetes de las ruedas, comprobación ........................................ 7-31
Color mate, precaución ............................. 8-1
Conector de diagnóstico .......................... 10-2
Conjunto amortiguador, ajuste ................ 4-24
Conmutador de luces/interruptor de ráfagas .................................................... 4-3
Consumo de gasolina, consejos para
reducirlo................................................... 6-3
Cuadros de identificación de averías ...... 7-38
Cuidados ................................................... 8-1
DDirección, comprobación ......................... 7-31
D-mode (modo de conducción) ................. 3-3EEspecificaciones ....................................... 9-1
Estacionamiento........................................ 6-4
Etiqueta del modelo ................................ 10-2FFiltro de aire ............................................ 7-17
Fusibles, cambio ..................................... 7-33GGasolina .................................................. 4-19HHolgura de la válvula ............................... 7-18
Horquilla delantera, ajuste ...................... 4-23
Horquilla delantera, comprobación ......... 7-30IIdentificación de averías ......................... 7-36
Indicador multifunción ............................... 4-8
Información relativa a la seguridad ........... 1-1
Interruptor de intermitencia ....................... 4-3
Interruptor de la bocina ............................. 4-4
Interruptor del sistema de control de
tracción ................................................... 4-4
Interruptor de luces de emergencia .......... 4-4
Interruptor de paro/marcha/arranque ........ 4-4
Interruptores de la luz de freno ............... 7-23
Interruptores del manillar .......................... 4-3
Interruptores del regulador de velocidad ... 4-4
Interruptor principal/Bloqueo de la dirección.................................................. 4-2
Interruptor SELECT................................... 4-4JJuego de herramientas ............................. 7-2 Juego de la cadena de transmisión .........7-25
Juego libre de la maneta de embrague,
ajuste ..................................................... 7-21
Juego libre de la maneta del freno, comprobación ........................................ 7-22
Juego libre del puño del acelerador,
comprobación ........................................ 7-17
LLíquido de freno, comprobación .............. 7-24
Líquido de frenos, cambio .......................7-25
Líquido refrigerante.................................. 7-13
Luces del vehículo ................................... 7-36
Luces indicadoras de intermitencia ...........4-5
Luces indicadoras del sistema regulador
de velocidad ............................................4-5
Luces indicadoras y de aviso.....................4-5
Luz de aviso de avería del motor...............4-6
Luz de aviso del amortiguador de la
dirección ..................................................4-7
Luz de aviso de la presión del aceite .........4-5
Luz de aviso de la temperatura del
líquido refrigerante...................................4-6
Luz de aviso del sistema ABS ...................4-6
Luz indicadora de la sincronización del
cambio .....................................................4-7
Luz indicadora del sistema de control de
tracción ....................................................4-7
Luz indicadora del sistema inmovilizador............................................4-7
Luz indicadora de punto muerto ................4-5MManeta de embrague............................... 4-16
Maneta de freno....................................... 4-17
UB67S0S0.book 1 ページ ２０１６年２月１１日　木曜日　午後７時２５分

Index
11-2
1
2
3
4
5
6
7
8
9
1011
12
Manetas de freno y embrague, comprobación y engrase .......................7-29
Mantenimiento, sistema de control de
emisiones ................................................7-3
Mantenimiento y engrase, periódicos ........7-5NNeumáticos ..............................................7-18
Número de identificación del vehículo .....10-1
Número de serie del motor ......................10-1
Números de identificación........................10-1PPastillas de freno delantero y trasero, comprobación ........................................7-23
Pedal de cambio ......................................4-17
Pedal de freno..........................................4-17
Pedales de freno y cambio, comprobación y engrase .......................7-28
Pivotes del basculante, engrase ..............7-30
Puño del aceler ador y cable,
comprobación y engrase .......................7-28RRalentí del motor, comprobación .............7-17
Rodaje del motor........................................6-3
Ruedas.....................................................7-21SSelector de modo de conducción...............4-4
Sistema de control de tracción...................3-4
Sistema de corte del circuito de encendido ..............................................4-29
Sistema EXUP .........................................4-27
Sistema inmovilizador ................................4-1
Sistema regulador de velocidad.................3-1
Situación de las piezas ..............................2-1
Soportes de la correa del equipaje ..........4-27
TTapón del depósito de gasolina............... 4-19
Testigo de luces de carretera .................... 4-5
Toma de corriente continua ..................... 4-28
Tubo de desbordamiento del depósito de gasolina ............................................ 4-21
UB67S0S0.book 2 ページ ２０１６年２月１１日　木曜日　午後７時２５分

B67-28199-S0-immobi_Hyoshi.indd 32016/02/15 13:27:00

IMPRESO EN PAPEL RECICLADO
Manual original
PRINTED IN JAPAN2016.03-1.1×1 !
(S)
B67-28199-S0-immobi_Hyoshi.indd 42016/02/15 13:27:01
