rante senza piombo pr olunga la durata delle
candele e riduce i costi di manutenzione.
Gasohol
Ci sono due tipi di gasohol: il gasohol conte-
nente etanolo e quello contenente metano-
lo. Si può utilizzare il gasohol contenente
etanolo se il contenuto di etanolo non supe-
ra il 10% (E10). La Yamaha sconsiglia il ga-
sohol contenente metanolo in quanto può
provocare danneggiamenti all’impianto di
alimentazione, oppure pr oblemi alle presta-
zioni del veicolo.
HAU74230

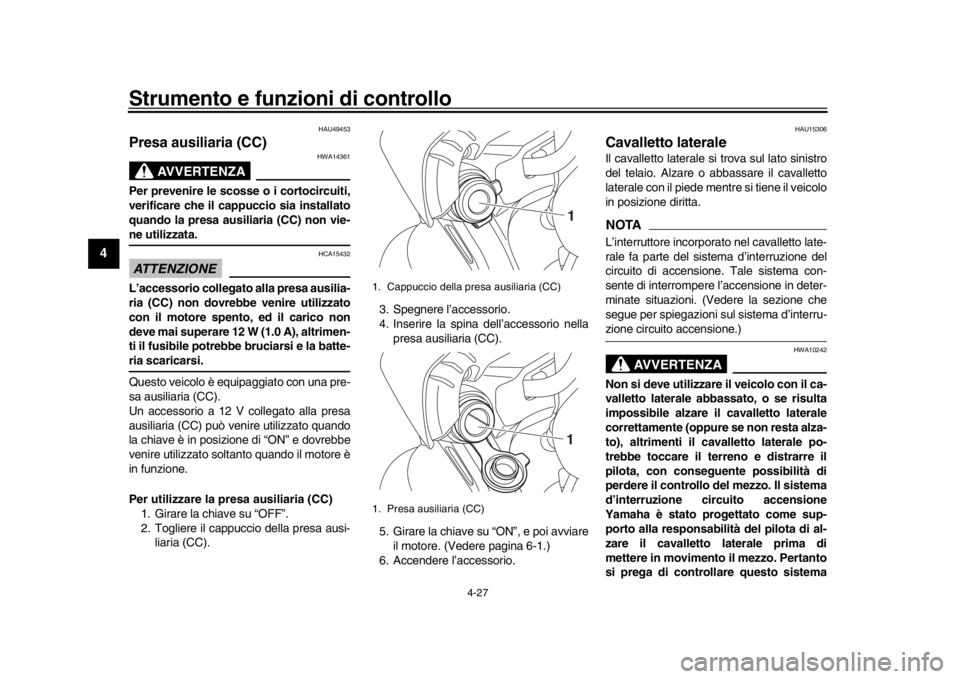

Tubo di troppopieno del
serbatoio carburanteNOTAVedere pagina 7-10 per informazioni sullosfiato.
Prima di utilizzare il motociclo:
Controllare il collegamento del tubo di
troppopieno del serbatoio carburante.

Verificare che il tubo di troppopieno del
serbatoio carburante non presenti fes-
sure o danneggiamenti, e sostituirlo se
necessario.

Controllare che l’estremità del tubo di
troppopieno del serbatoio carburante
non sia otturata, pulirla se necessario.

Assicurarsi che il tubo di troppopieno
del serbatoio carburante sia fatto pas-
sare attraverso il morsetto.

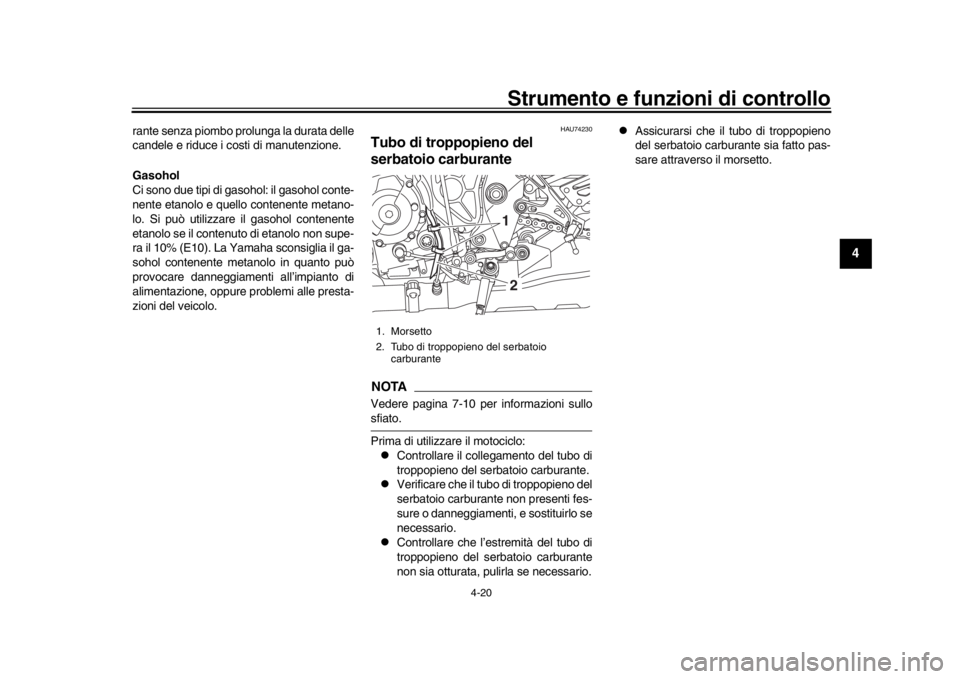

1. Morsetto
2. Tubo di troppopieno del serbatoio carburante
1
2
B67-9-H0.book 20 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-21
1
2
34
5
6
7
8
9
10
11
12
HAU13434
Convertitore cataliticoQuesto modello è dotato di un convertitore
catalitico nell’impianto di scarico.
AVVERTENZA
HWA10863
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:
Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.

Parcheggiare il veicolo in un punto
in cui non ci sia pericolo che pedoni
o bambini tocchino l’impianto di
scarico bollente.

Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.

Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10702
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU57991

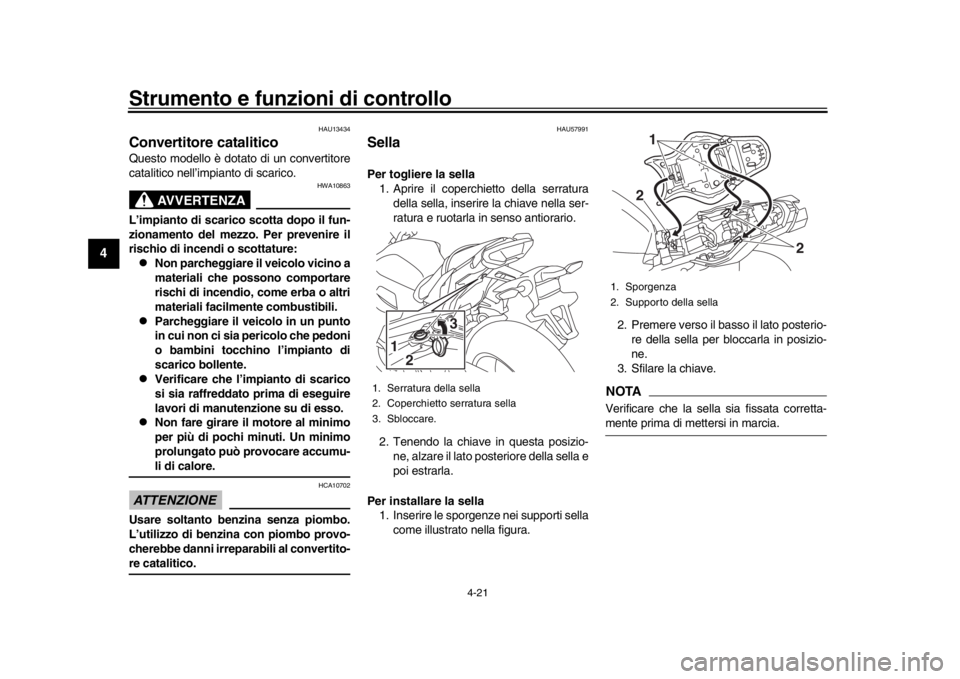

SellaPer togliere la sella 1. Aprire il coperchietto della serratura
della sella, inserire la chiave nella ser-
ratura e ruotarla in senso antiorario.
2. Tenendo la chiave in questa posizio- ne, alzare il lato posteriore della sella e
poi estrarla.
Per installare la sella 1. Inserire le sporgenze nei supporti sella come illustrato nella figura. 2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.
NOTAVerificare che la sella sia fissata corretta-mente prima di mettersi in marcia.
1. Serratura della sella
2. Coperchietto serratura sella
3. Sbloccare.
1 3
2
1. Sporgenza
2. Supporto della sella
2
2 1
B67-9-H0.book 21 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-22
1
2
345
6
7
8
9
10
11
12
HAU70410
Regolazione della forcellaATTENZIONE
HCA22471

Prestare particolare attenzione per
evitare di graffiare la finitura anodiz-
zata oro quando si regola la so-
spensione.

Per evitare di danneggiare i mecca-
nismi interni della sospensione,
non tentare di girare oltre l’imposta-zione massima o minima.
Questo modello è dotato di sospensione re-
golabile. È possibile regolare la precarica
della molla, la forza di smorzamento in
estensione e la forza di smorzamento in
compressione di ciascuno stelo della forcel-
la.AVVERTENZA
HWA10181
Regolare sempre entrambi gli steli della
forcella sugli stessi valori, altrimenti il
mezzo potrebbe diventare instabile epoco maneggevole.
Precarica della molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
dado di regolazione su ciascuna forcella in
direzione (a). Per ridurre la precarica molla e quindi rendere la sospensione più morbi-
da, girare il dado di regolazione su ciascuna
forcella in direzione (b).
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare il bullone di
regolazione su ciascun stelo forcella in dire-
zione (a). Per ridurre la forza di smorzamen-
to in estensione e quindi rendere lo
smorzamento in estensione più morbido, gi-
rare il bullone di regolazione su ciascun ste-
lo forcella in direzione (b).
Forza di smorzamento in compressione
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
1. Dado di regolazione precarica mollaRegolazione precarica molla:
Minimo (morbida):
0 giro(i) in direzione (a)*
Standard: 9 giro(i) in direzione (a)*
Massimo (rigida): 15 giro(i) in direzione (a)*
* Con il dado di regolazione completa-
mente ruotato in direzione (b)
1
(a) (b)

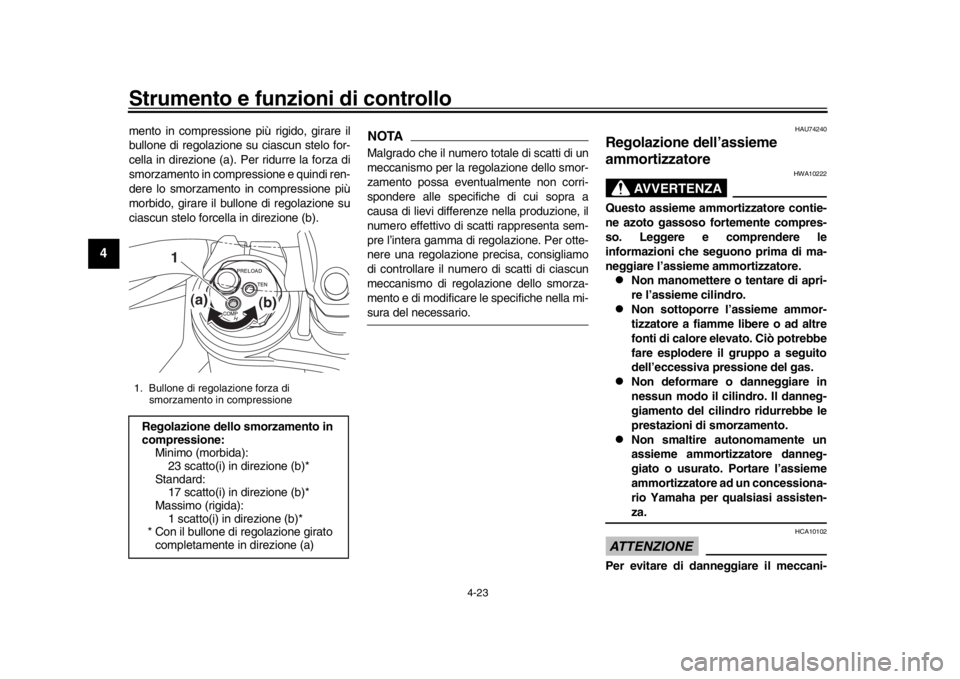

1. Bullone di regolazione forza di
smorzamento in estensioneRegolazione dello smorzamento in
estensione:Minimo (morbida):
14 scatto(i) in direzione (b)*
Standard: 6 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con il bullone di regolazione girato
completamente in direzione (a)
1
(a) (b)
B67-9-H0.book 22 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-23
1
2
34
5
6
7
8
9
10
11
12
mento in compressione più rigido, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la forza di
smorzamento in compressione e quindi ren-
dere lo smorzamento in compressione più
morbido, girare il bullone di regolazione su
ciascun stelo forcella in direzione (b).
NOTAMalgrado che il numero totale di scatti di un
meccanismo per la rego lazione dello smor-
zamento possa eventualmente non corri-
spondere alle specif iche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascun
meccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-sura del necessario.
HAU74240
Regolazione dell’assieme
ammortizzatore
AVVERTENZA
HWA10222
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.
Non manomettere o tentare di apri-
re l’assieme cilindro.

Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.

Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.

Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za.
ATTENZIONE
HCA10102
Per evitare di danneggiare il meccani-
1. Bullone di regol azione forza di
smorzamento in compressioneRegolazione dello smorzamento in
compressione: Minimo (morbida):
23 scatto(i) in direzione (b)*
Standard: 17 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con il bullone di regolazione girato
completamente in direzione (a)
1
(a) (b)
B67-9-H0.book 23 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-24
1
2
345
6
7
8
9
10
11
12
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Questo modello è dotato di sospensione re-
golabile. È possibile regolare precarica del-
la molla, forza di smorzamento in
estensione, forza di smorzamento in com-
pressione rapido e forza di smorzamento in
compressione lento.
Precarica della molla 1. Allentare il controdado.
2. Per aumentare la precarica molla e quindi rendere la sospensione più rigi-
da, girare la ghiera di regolazione in di-
rezione (a). Per ridurre la precarica
molla e quindi rendere la sospensione
più morbida, girare la ghiera di regola-
zione in direzione (b).
La regolazione della precarica molla
viene stabilita misurando la distanza
A. Maggiore è la distanza A e maggio-
re sarà la precarica molla; minore è la
distanza A e minore è la precarica mol-
la.

Per eseguire questa regolazione,
usare la chiave speciale contenuta
nel kit attrezzi supplementare. 3. Stringere il controdado alla coppia di
serraggio secondo specifica.
ATTENZIONE: Stringere sempre il
controdado contro la ghiera di re-
golazione e poi st ringere il contro-
dado alla coppia di serraggio
prescritta.
[HCA22760]
Forza di smorzamento in estensione
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).

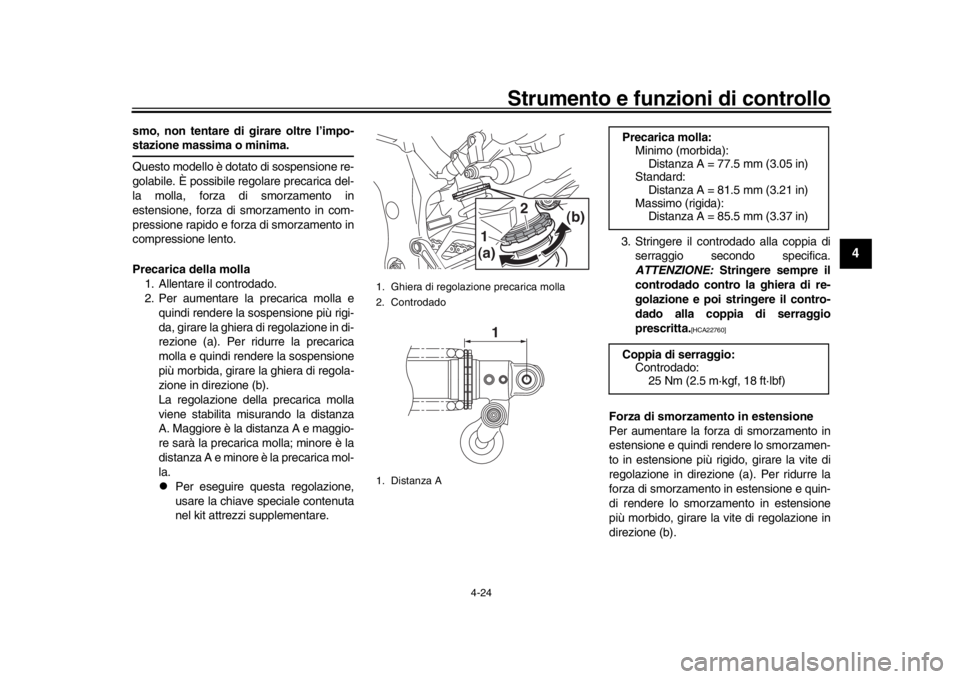

1. Ghiera di regolazione precarica molla
2. Controdado
1. Distanza A
(a) (b)1
2
1
Precarica molla:
Minimo (morbida):Distanza A = 77.5 mm (3.05 in)
Standard:
Distanza A = 81.5 mm (3.21 in)
Massimo (rigida): Distanza A = 85.5 mm (3.37 in)
Coppia di serraggio: Controdado:25 Nm (2.5 m·kgf, 18 ft·lbf)
B67-9-H0.book 24 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-25
1
2
34
5
6
7
8
9
10
11
12
Forza di smorzamento in compressione
Forza di smorzamento in compressione ra-pidoPer aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione rapido più rigido, gi- rare il bullone di regolazione in direzione
(a). Per ridurre la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più morbido, girare
il bullone di regolazione in direzione (b).
Forza di smorzamento in compressione len-
toPer aumentare la forz
a di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione lento più rigido, gi-
rare la vite di regolazione in direzione (a).
Per ridurre la forza di smorzamento in com-
pressione e quindi rendere lo smorzamento
in compressione più morbido, girare la vite
di regolazione in direzione (b).

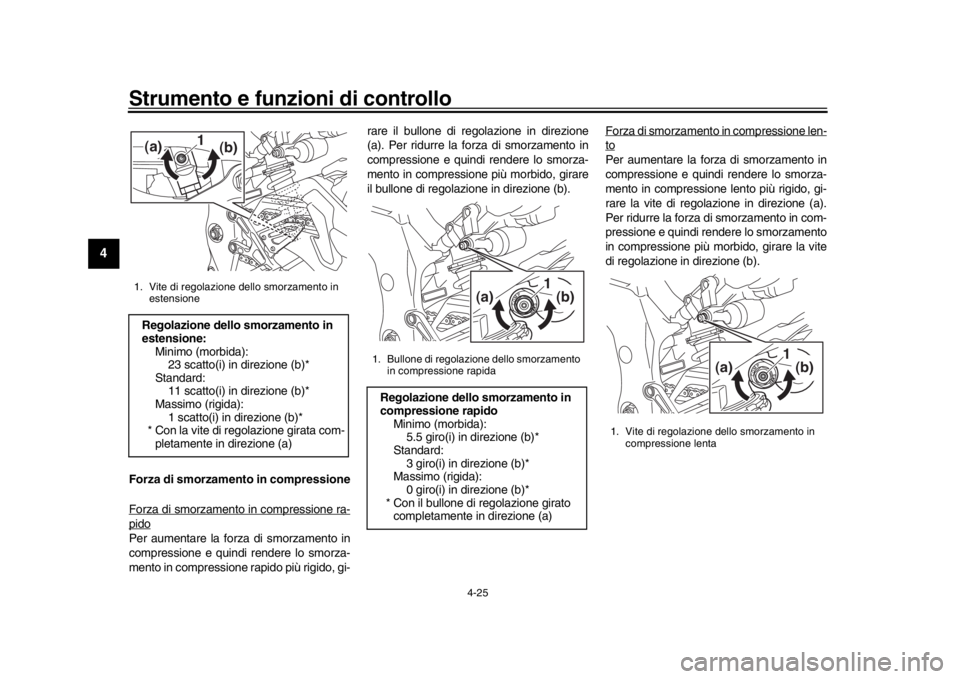

1. Vite di regolazione dello smorzamento in estensioneRegolazione dello smorzamento in
estensione:Minimo (morbida):23 scatto(i) in direzione (b)*
Standard:
11 scatto(i) in direzione (b)*
Massimo (rigida): 1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com- pletamente in direzione (a)(a) (b)
1
1. Bullone di regolazione dello smorzamento
in compressione rapidaRegolazione dello smorzamento in
compressione rapidoMinimo (morbida):5.5 giro(i) in direzione (b)*
Standard: 3 giro(i) in direzione (b)*
Massimo (rigida):
0 giro(i) in direzione (b)*
* Con il bullone di regolazione girato completamente in direzione (a)
(a) (b)
1
1. Vite di regolazione dello smorzamento in
compressione lenta
(a) (b)
1
B67-9-H0.book 25 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-26
1
2
345
6
7
8
9
10
11
12
NOTAPer ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di scatti o giri di ciascun meccanismo di re-
golazione dello smorzamento. È possibile
che questa gamma di regolazione non coin-
cida esattamente con le specifiche elencate
a seguito di piccole differenze nella produ-zione.
HAU15152
Attacchi cinghie portabagagliSu ciascun poggiapiedi passeggero c’è un
attacco cinghia portabagagli.
HAU67050
Sistema EXUPQuesto modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il flusso dei gas di
scarico all’interno della camera d’espansio-
ne.ATTENZIONE
HCA15611
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-menti del motore.
Regolazione dello smorzamento in
compressione lento
Minimo (morbida): 18 scatto(i) in direzione (b)*
Standard: 12 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com- pletamente in direzione (a)

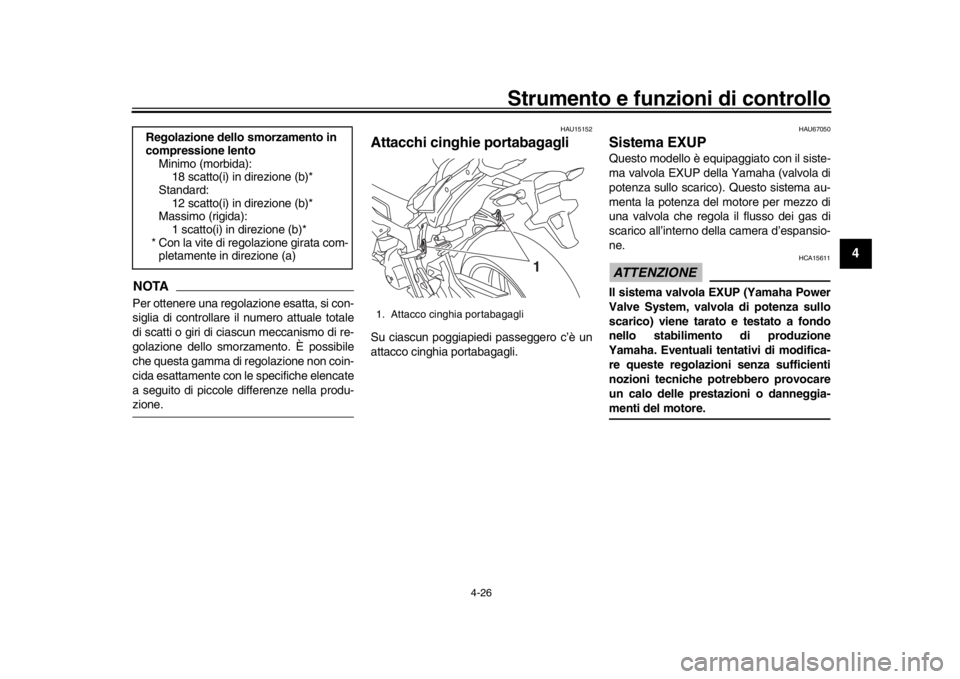

1. Attacco cinghia portabagagli
1
B67-9-H0.book 26 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-27
1
2
34
5
6
7
8
9
10
11
12
HAU49453
Presa ausiliaria (CC)
AVVERTENZA
HWA14361
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quando la presa ausiliaria (CC) non vie-ne utilizzata.ATTENZIONE
HCA15432
L’accessorio collegato alla presa ausilia-
ria (CC) non dovrebbe venire utilizzato
con il motore spento, ed il carico non
deve mai superare 12 W (1.0 A), altrimen-
ti il fusibile potrebbe bruciarsi e la batte-ria scaricarsi.
Questo veicolo è equipaggiato con una pre-
sa ausiliaria (CC).
Un accessorio a 12 V collegato alla presa
ausiliaria (CC) può venire utilizzato quando
la chiave è in posizione di “ON” e dovrebbe
venire utilizzato soltanto quando il motore è
in funzione.
Per utilizzare la presa ausiliaria (CC) 1. Girare la chiave su “OFF”.
2. Togliere il cappuccio della presa ausi- liaria (CC). 3. Spegnere l’accessorio.
4. Inserire la spina dell’accessorio nella
presa ausiliaria (CC).
5. Girare la chiave su “ON”, e poi avviare il motore. (Vedere pagina 6-1.)
6. Accendere l’accessorio.
HAU15306
Cavalletto lateraleIl cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporat o nel cavalletto late-
rale fa parte del sistema d’interruzione del
circuito di accensione. Tale sistema con-
sente di interrompere l’accensione in deter-
minate situazioni. (Vedere la sezione che
segue per spiegazioni sul sistema d’interru-zione circuito accensione.)
AVVERTENZA
HWA10242
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se risulta
impossibile alzare il cavalletto laterale
correttamente (oppure se non resta alza-
to), altrimenti il cavalletto laterale po-
trebbe toccare il terreno e distrarre il
pilota, con conseguente possibilità di
perdere il controllo del mezzo. Il sistema
d’interruzione circuito accensione
Yamaha è stato pr ogettato come sup-
porto alla responsabilità del pilota di al-
zare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistema
1. Cappuccio della pr esa ausiliaria (CC)
1. Presa ausiliaria (CC)
11
B67-9-H0.book 27 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-28
1
2
345
6
7
8
9
10
11
12
regolarmente e di farlo riparare da un
concessionario Yamaha se non funzionacorrettamente.
HAU57950
Sistema d’interruzione circuito
accensioneIl sistema d’interruzi one circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.

Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.

Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
B67-9-H0.book 28 ページ ２０１６年２月１５日　月曜日　午後３時１２分

Strumento e funzioni di controllo
4-29
1
2
34
5
6
7
8
9
10
11
12

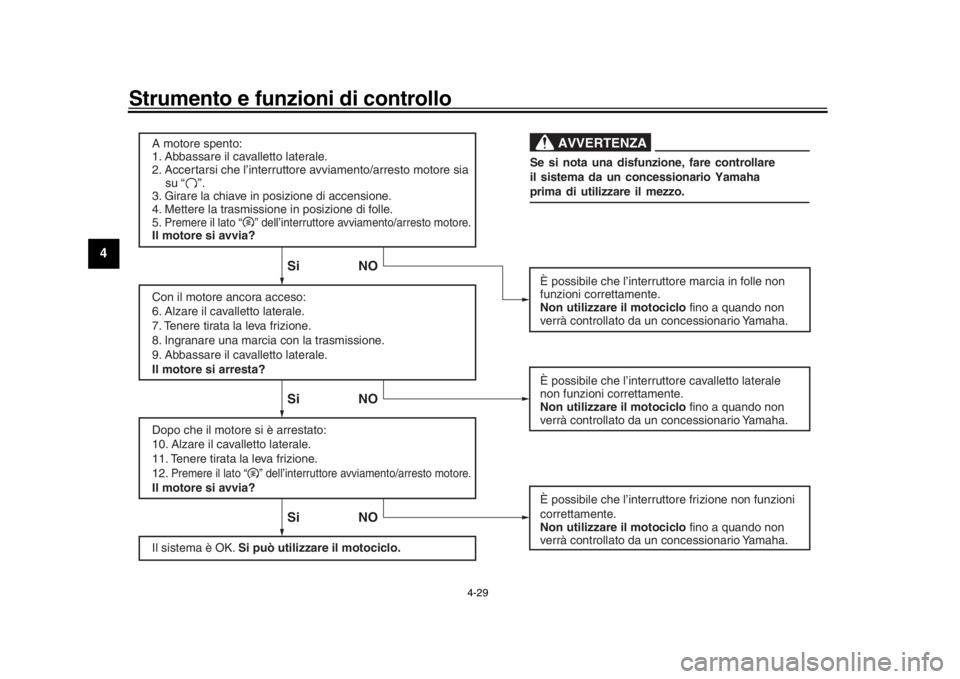

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore avviamento/arresto motore sia
su “ ”.
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere il lato “ ” dell’interruttore avviamento/arresto motore.Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12.
Premere il lato “ ” dell’interruttore avviamento/arresto motore.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo. È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO
Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.
AVVERTENZA
B67-9-H0.book 29 ページ ２０１６年２月１５日　月曜日　午後３時１２分
