YAMAHA MT-10 2017 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
7-24
1
2
3
4
5
678
9
10
11
12
remvloeistof, anders kunnen de
rubberafdichtingen beschadigd ra-
ken met lekkage tot gevolg.

Vul bij met hetzelfde type remvloei-
stof. Toevoeging van een ander
type remvloeistof dan DOT 4 kan re-
sulteren in een schadelijke chemi-
sche reactie.

Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreser-
voir kan binnendringen. Water zal
het kookpunt van de remvloeistof
aanzienlijk verlagen zodat damp-belvorming kan optreden.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
onderdelen beschadigen. Veeg gemors-te remvloeistof steeds direct af.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22733
Remvloeistof verversenVraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven in het periodieke smeer-
en onderhoudsschema. Laat bovendien de
oliekeerringen van de hoofdremcilinders, de
remklauwen en de remslangen vervangen
volgens de intervalperioden of wanneer ze
lek of beschadigd zijn.
Vloeistofafdichtingen: Vervang elke
twee jaar.

Remslangen: Vervang elke vier jaar.
DAU22762
Spanning aandrijfkettingDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU74251
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij- stand.
3. Meet de spanning van de aandrijfket- ting zoals getoond.1. Spanning aandrijfketting
1
B67-9-D1_1.book 24 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-25
1
2
3
4
5
67
8
9
10
11
12
4. Stel de spanning van de ketting als volgt bij als deze niet correct is.
LET OP: Een onjuiste kettingspan-
ning leidt tot overbelasting van de
motor en andere essentiële onder-
delen van de machine en kan resul-
teren in overslaan of breken van de
ketting. Houd om dit te voorkomen
de kettingspanning binnen de ge-
specificeerde waarden.
[DCA10572]
DAU74260
Om de spanning van de aandrijfketting
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt.1. Draai de wielasmoer los en draai dan de borgmoeren los aan beide zijden
van de achterbrug.
2. Draai om de aandrijfketting strakker te stellen de stelbout aan beide uiteinden
van de achterbrug in de richting (a).
Stel de ketting losser door de stelbout
aan beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.OPMERKINGGebruik voor een goede wieluitlijning de uit- lijnmerktekens aan beide zijden van de ach-
terbrug om zeker te zijn dat beide
kettingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg- moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in
dezelfde stand staan, dat de spanning van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
Spanning aandrijfketting:
20.0–30.0 mm (0.79–1.18 in)1. Wielasmoer
2. Aandrijfkettingspanner
3. Stelbout spanning aandrijfketting
4. Borgmoer
5. UitlijnmerktekensAanhaalmomenten: Wielasmoer:190 N·m (19 kgf·m, 137 lb·ft)
Borgmoer:
16 N·m (1.6 kgf·m, 12 lb·ft)
1
2 3
45
(a)
(b)
B67-9-D1_1.book 25 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-26
1
2
3
4
5
678
9
10
11
12
DAU23026
Aandrijfketting reinigen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen of in vochtige ge-bieden is gereden. 1. Reinig de aandrijfketting met petrole- um en een zacht borsteltje. LET OP:
Reinig de aandrijfketting niet met
stoomreinigers, hogedrukreinigers
of ongeschikte oplosmiddelen om
schade aan de O-ringen te voorko-
men.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ringkettingen.
LET OP: Breng geen motorolie of
andere smeermiddelen aan op de
aandrijfketting, deze kunnen stof-
fen bevatten die de O-ringen kun-
nen beschadigen.
[DCA11112] DAU23098
Kabels controleren en smerenDe werking van alle bedieningskabels en de
conditie van alle k
abels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Schade aan de buite nbehuizing van ka-
bels kan leiden tot interne roestvorming
en storing veroorzaken met de beweging
van kabels. Vervang beschadigde ka-
bels zo snel mogelijk om onveilige om-
standigheden te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gasgreep en gaskabelDe werking van de gas
greep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend wa-
ter. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan schoon
met een vochtige doek.
Aanbevolen smeermiddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
B67-9-D1_1.book 26 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-27
1
2
3
4
5
67
8
9
10
11
12
DAU44276

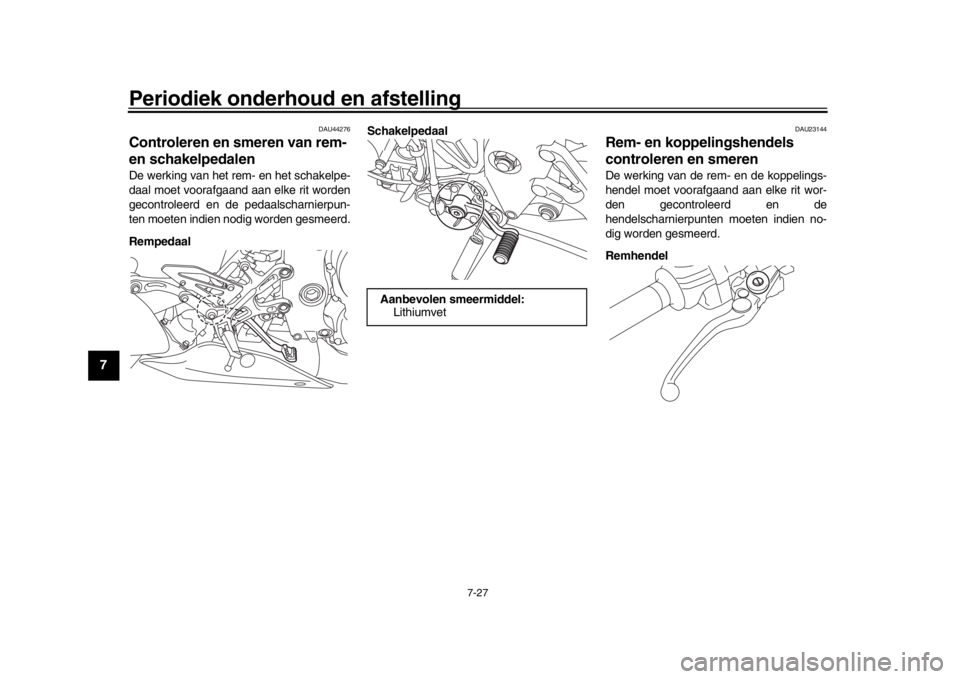

Controleren en smeren van rem-
en schakelpedalenDe werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
Rempedaal Schakelpedaal
DAU23144
Rem- en koppelingshendels
controleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Aanbevolen smeermiddel:
Lithiumvet
B67-9-D1_1.book 27 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-28
1
2
3
4
5
678
9
10
11
12

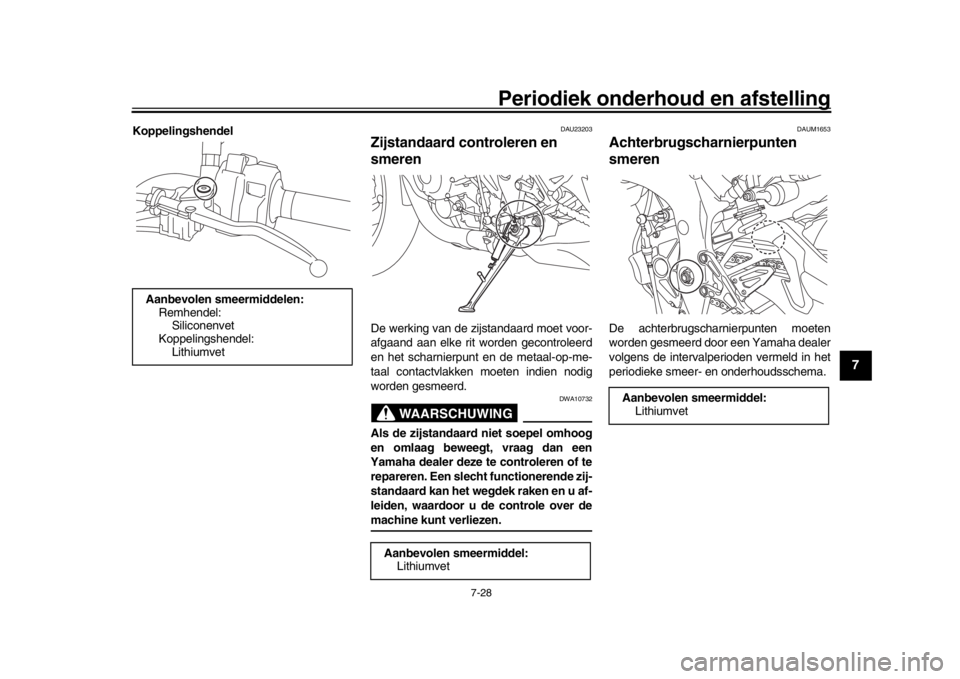

Koppelingshendel
DAU23203
Zijstandaard controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende zij-
standaard kan het wegdek raken en u af-
leiden, waardoor u de controle over demachine kunt verliezen.
DAUM1653
Achterbrugscharnierpunten
smerenDe achterbrugschar nierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddelen:
Remhendel: Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:Lithiumvet
Aanbevolen smeermiddel:Lithiumvet
B67-9-D1_1.book 28 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-29
1
2
3
4
5
67
8
9
10
11
12
DAU23273

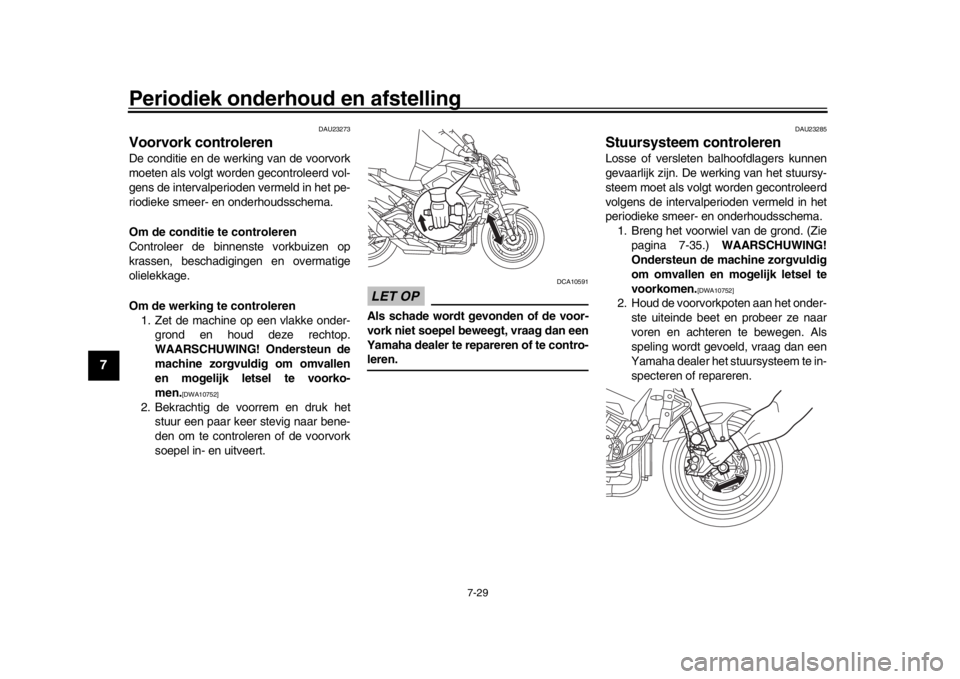

Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren 1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorko-
men.
[DWA10752]
2. Bekrachtig de voorrem en druk hetstuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werk ing van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Breng het voorwiel van de grond. (Zie pagina 7-35.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het onder-
ste uiteinde beet en probeer ze naar
voren en achteren te bewegen. Als
speling wordt gevoeld, vraag dan een
Yamaha dealer het stuursysteem te in-
specteren of repareren.
B67-9-D1_1.book 29 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-30
1
2
3
4
5
678
9
10
11
12
DAU23292
Controleren van wiellagersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50292

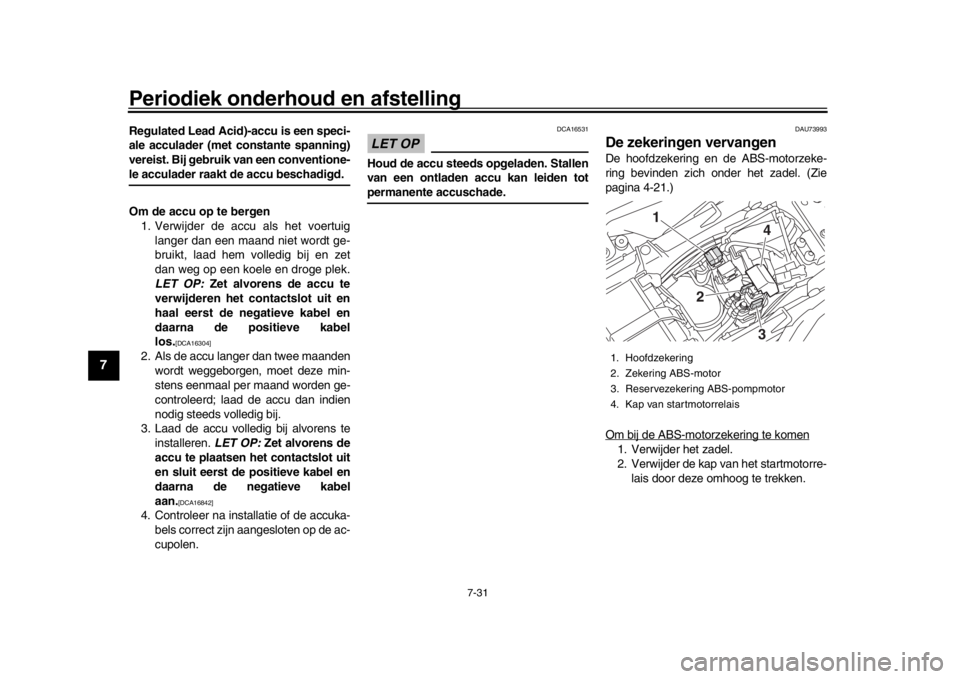

AccuDe accu bevindt zich onder het zadel. (Zie
pagina 4-21.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld. Het is echter wel nodig om de accu-
kabelverbindingen te controleren en, indien
nodig, vast te zetten.
WAARSCHUWING
DWA10761

Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd cont act met de huid, ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.

Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.

HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
1
2
3
B67-9-D1_1.book 30 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-31
1
2
3
4
5
67
8
9
10
11
12
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-le acculader raakt de accu beschadigd.
Om de accu op te bergen 1. Verwijder de accu als het voertuig
langer dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet
dan weg op een koele en droge plek.
LET OP: Zet alvorens de accu te
verwijderen het contactslot uit en
haal eerst de negatieve kabel en
daarna de positieve kabel
los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens de
accu te plaatsen het contactslot uit
en sluit eerst de positieve kabel en
daarna de negatieve kabel
aan.
[DCA16842]
4. Controleer na installatie of de accuka- bels correct zijn aangesloten op de ac-
cupolen.
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden totpermanente accuschade.
DAU73993
De zekeringen vervangenDe hoofdzekering en de ABS-motorzeke-
ring bevinden zich onder het zadel. (Zie
pagina 4-21.)
Om bij de ABS-motorzekering te komen1. Verwijder het zadel.
2. Verwijder de kap van het startmotorre-lais door deze omhoog te trekken.1. Hoofdzekering
2. Zekering ABS-motor
3. Reservezekering ABS-pompmotor
4. Kap van startmotorrelais
1 4
3
2
B67-9-D1_1.book 31 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-32
1
2
3
4
5
678
9
10
11
12
De zekeringkastjes met de zekeringen voor
afzonderlijke circuits bevinden zich achter
de linker zijpanelen.

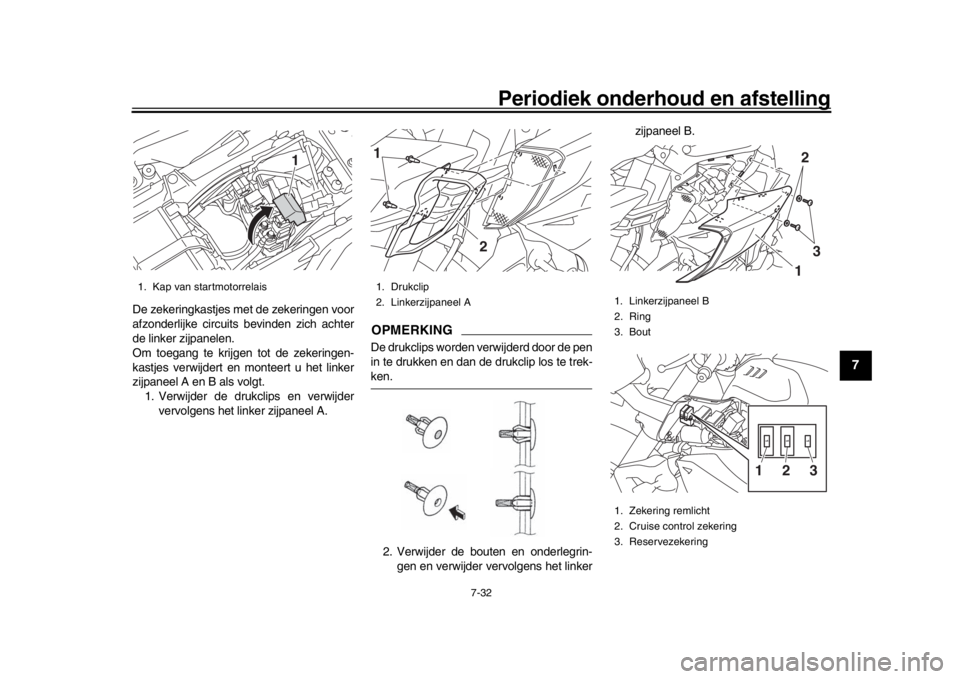

Om toegang te krijgen tot de zekeringen-
kastjes verwijdert en monteert u het linker
zijpaneel A en B als volgt.
1. Verwijder de drukclips en verwijder vervolgens het linker zijpaneel A.
OPMERKINGDe drukclips worden verwijderd door de pen
in te drukken en dan de drukclip los te trek-ken.
2. Verwijder de bouten en onderlegrin- gen en verwijder vervolgens het linker zijpaneel B.
1. Kap van startmotorrelais
1
1. Drukclip
2. Linkerzijpaneel A1
2
1. Linkerzijpaneel B
2. Ring
3. Bout
1. Zekering remlicht
2. Cruise control zekering
3. Reservezekering
13232
1
B67-9-D1_1.book 32 ページ ２０１７年２月２日　木曜日　午後３時４７分

Periodiek onderhoud en afstelling
7-33
1
2
3
4
5
67
8
9
10
11
12
3. Plaats de panelen in de oorspronkelij- ke positie.
4. Breng de onderlegringen, bouten en
drukclips aan.OPMERKINGDe drukclips worden bevestigd door de pen
naar buiten te drukken, de drukclip in het
paneel te steken en dan de pen naar binnen
te drukken totdat deze gelijk ligt met de kopvan de clip. Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven am pèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorko-
men.
[DWA15132]
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. ABS ECU-zekering
4. Koplampzekering
5. Zekering alarmverlichtingssysteem
6. Aansluitzekering 1 (voor gelijkstroom aansluitcontact voor accessoires)
7. Reservezekering
7 1
2
3
4
5
6
1. Zekering van de ABS-solenoïdeklep
2. Zekering brandstofinjectiesysteem
3. Zekering elektronische smoorklep
4. Backup-zekering
5. Zekering motor hulpradiatorkoelvin
6. Zekering radiatorkoelvinmotor
7. Reservezekering
7
1
2
3
4
5
6
B67-9-D1_1.book 33 ページ ２０１７年２月２日　木曜日　午後３時４７分
