YAMAHA MT-10 2017 Notices Demploi (in French)

Entretien périodique et réglage
7-33
1
2
3
4
5
678
9
10
11
12
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-acide à régulation par sou-
pape (VRLA). Le recours à un chargeur
de batterie conventionnel endommage-rait la batterie.
Entreposage de la batterie 1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION: Avant de déposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16304]
2. Quand la batterie est remisée pour plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION: Avant de reposer la
batterie, s’assurer de désactiver le
contacteur à clé, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16842]
4. Après avoir remonté la batterie, tou- jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’endom
mager de façon ir-réversible.
FAU73993

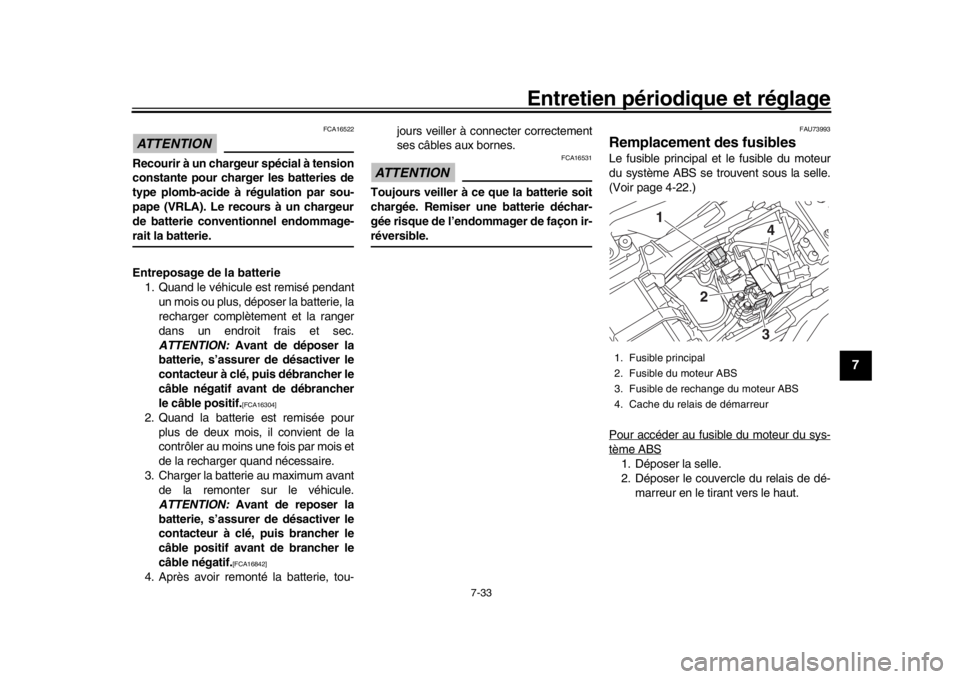

Remplacement des fusiblesLe fusible principal et le fusible du moteur
du système ABS se trouvent sous la selle.
(Voir page 4-22.)
Pour accéder au fusible du moteur du sys-tème ABS1. Déposer la selle.
2. Déposer le couvercle du relais de dé-
marreur en le tirant vers le haut.1. Fusible principal
2. Fusible du moteur ABS
3. Fusible de rechange du moteur ABS
4. Cache du relais de démarreur
1 4
3
2
B67-9-F1_1.book 33 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Entretien périodique et réglage
7-34
1
2
3
4
5
67
8
9
10
11
12

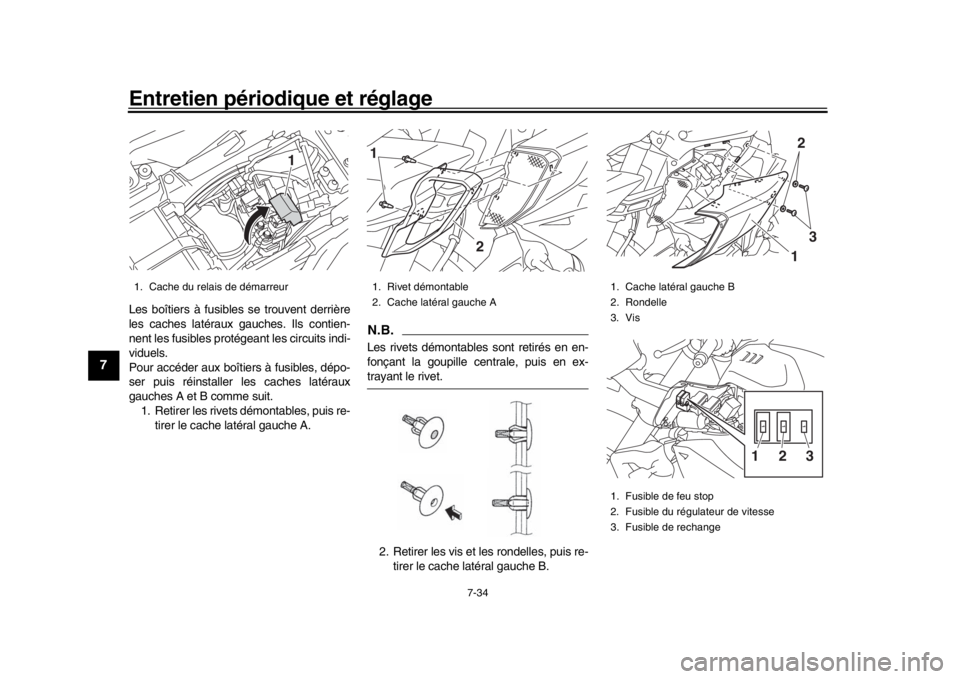

Les boîtiers à fusibles se trouvent derrière
les caches latéraux gauches. Ils contien-
nent les fusibles protégeant les circuits indi-
viduels.
Pour accéder aux boîtiers à fusibles, dépo-
ser puis réinstaller les caches latéraux
gauches A et B comme suit. 1. Retirer les rivets démontables, puis re- tirer le cache latéral gauche A.
N.B.Les rivets démontables sont retirés en en-
fonçant la goupille centrale, puis en ex-trayant le rivet.
2. Retirer les vis et les rondelles, puis re- tirer le cache latéral gauche B.
1. Cache du relais de démarreur
1
1. Rivet démontable
2. Cache latéral gauche A1
2
1. Cache latéral gauche B
2. Rondelle
3. Vis
1. Fusible de feu stop
2. Fusible du régulateur de vitesse
3. Fusible de rechange
13232
1
B67-9-F1_1.book 34 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Entretien périodique et réglage
7-35
1
2
3
4
5
678
9
10
11
12
3. Remettre les caches en place.
4. Remettre les rondelles, vis et rivets dé- montables en place.N.B.Les rivets démontables sont montés en
poussant la goupille centrale jusqu’à la faire
sortir, en insérant le rivet dans le cache,
puis en poussant la goupille centrale jus-qu’à ce qu’elle affleure la tête du rivet. Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15132]

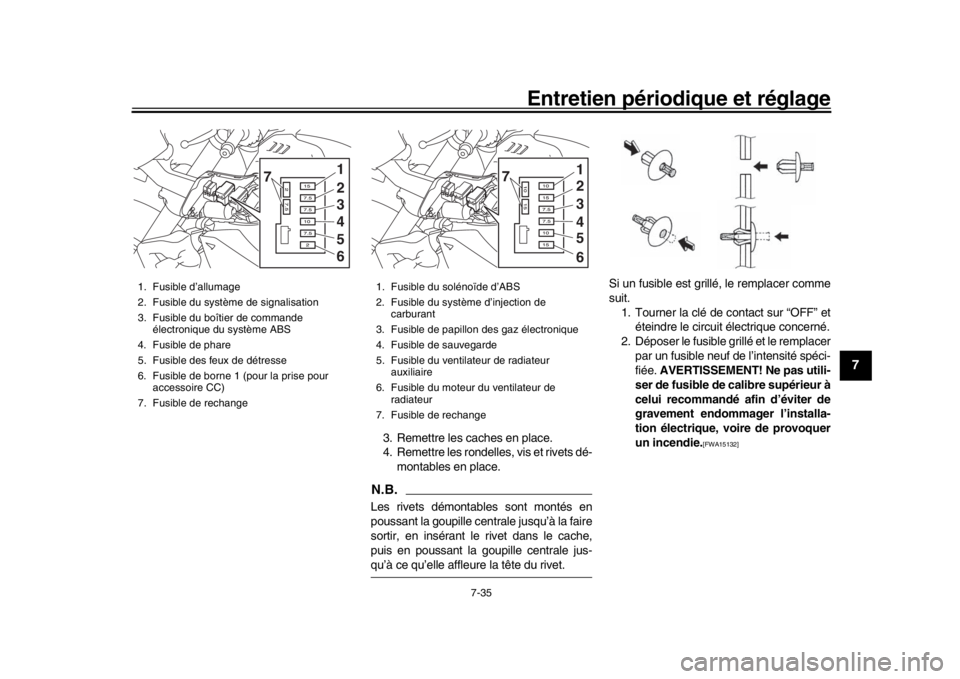

1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible du boîtier de commande électronique du système ABS
4. Fusible de phare
5. Fusible des feux de détresse
6. Fusible de borne 1 (pour la prise pour accessoire CC)
7. Fusible de rechange
7 1
2
3
4
5
6
1. Fusible du solénoïde d’ABS
2. Fusible du système d’injection de
carburant
3. Fusible de papillon des gaz électronique
4. Fusible de sauvegarde
5. Fusible du ventilateur de radiateur auxiliaire
6. Fusible du moteur du ventilateur de radiateur
7. Fusible de rechange
7 1
2
3
4
5
6
B67-9-F1_1.book 35 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Entretien périodique et réglage
7-36
1
2
3
4
5
67
8
9
10
11
12
3. Tourner la clé de contact sur “ON” et allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU72980

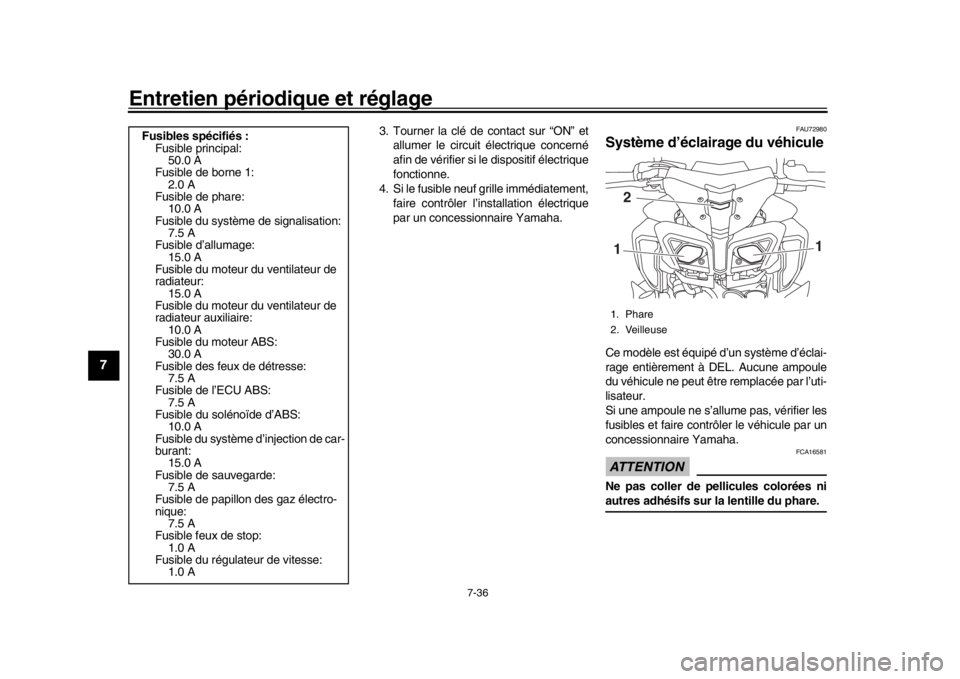

Système d’éclairage du véhiculeCe modèle est équipé d’un système d’éclai-
rage entièrement à DEL. Aucune ampoule
du véhicule ne peut être remplacée par l’uti-
lisateur.
Si une ampoule ne s’allume pas, vérifier les
fusibles et faire contrôler le véhicule par un
concessionnaire Yamaha.ATTENTION
FCA16581
Ne pas coller de pellicules colorées niautres adhésifs sur la lentille du phare.
Fusibles spécifiés :
Fusible principal:50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare:
10.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur du ventilateur de
radiateur auxiliaire: 10.0 A
Fusible du moteur ABS:
30.0 A
Fusible des feux de détresse: 7.5 A
Fusible de l’ECU ABS: 7.5 A
Fusible du solénoïde d’ABS:
10.0 A
Fusible du système d’injection de car-
burant:
15.0 A
Fusible de sauvegarde:
7.5 A
Fusible de papillon des gaz électro-
nique:
7.5 A
Fusible feux de stop: 1.0 A
Fusible du régulateur de vitesse: 1.0 A1. Phare
2. Veilleuse1 12
B67-9-F1_1.book 36 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Entretien périodique et réglage
7-37
1
2
3
4
5
678
9
10
11
12
FAU67131

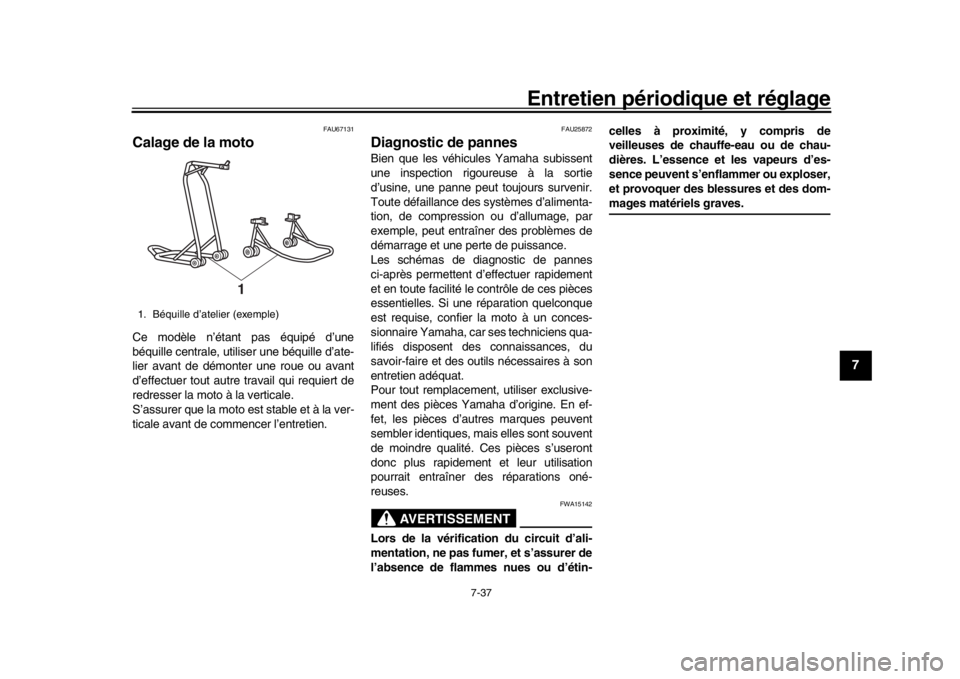

Calage de la motoCe modèle n’étant pas équipé d’une
béquille centrale, utiliser une béquille d’ate-
lier avant de démonter une roue ou avant
d’effectuer tout autre travail qui requiert de
redresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de co mmencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin- celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-
mages matériels graves.
1. Béquille d’atelier (exemple)
1
B67-9-F1_1.book 37 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Entretien périodique et réglage
7-38
1
2
3
4
5
67
8
9
10
11
12
FAU42505

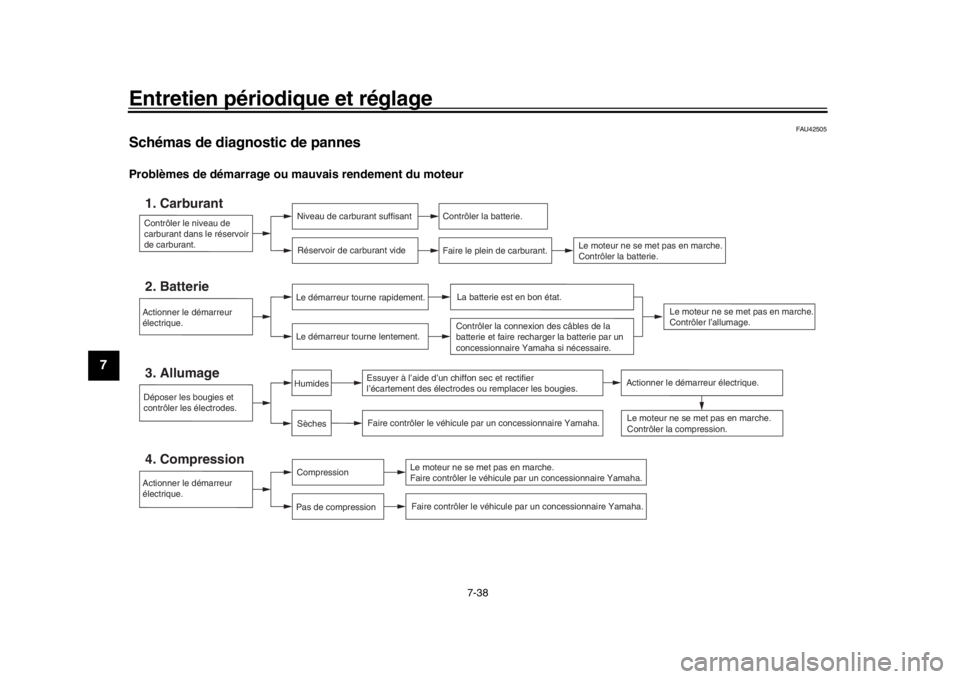

Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
B67-9-F1_1.book 38 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Entretien périodique et réglage
7-39
1
2
3
4
5
678
9
10
11
12

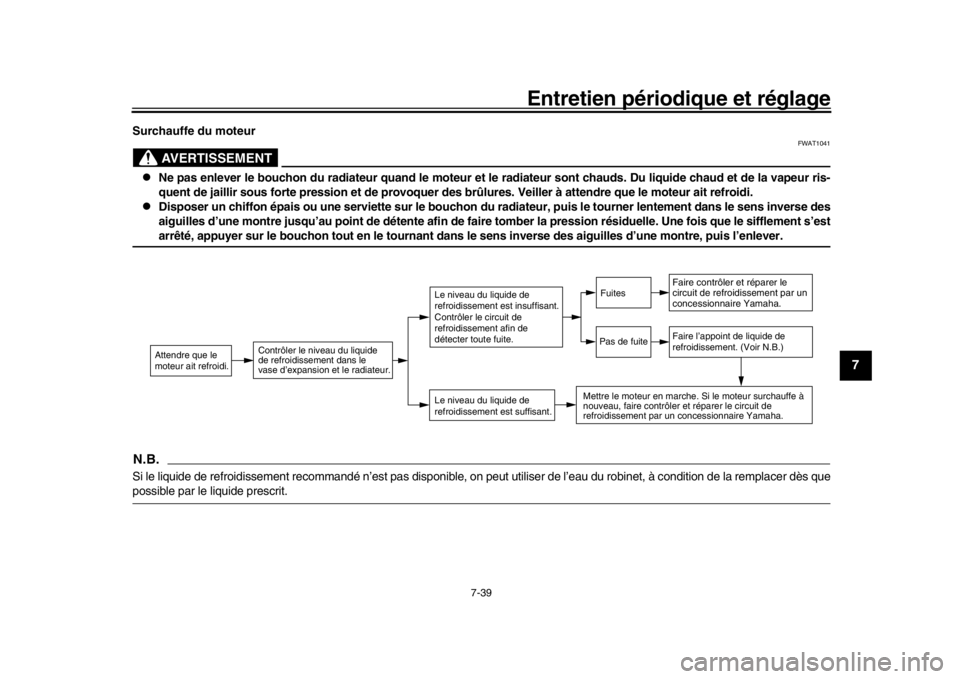

Surchauffe du moteur
AVERTISSEMENT
FWAT1041

Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

Disposer un chiffon épais ou une serviette sur le bouchon du radiateur, puis le tourner lentem ent dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression r ésiduelle. Une fois que le sifflement s’estarrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rempl acer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
B67-9-F1_1.book 39 ページ ２０１７年１月２５日　水曜日　午前９時４９分

8-1
1
2
3
4
5
6
78
9
10
11
12
Soin et remisage de la moto
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate decire.
FAU79030
SoinUn des attraits incontestés d’une moto ré-
side dans la mise à nu de son anatomie, ce
qui est toutefois source de vulnérabilité.
Rouille et corrosion peuvent apparaître,
même sur des pièces de très bonne qualité.
Si un tube d’échappement rouillé peut pas-
ser inaperçu sur une voiture, l’effet sur une
moto est plutôt disgracieux. Un entretien
adéquat régulier lui permettra non seule-
ment de conserver son allure et son rende-
ment et de prolonger sa durée de service,
mais est également indispensable afin de
conserver les droits de la garantie.
Avant le nettoyage 1. Une fois le moteur refroidi, recouvrir la sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les bouchons, ca- puchons, couvercles et caches, ainsi
que les fiches rapides et les connec-
teurs électriques, y compris les capu-
chons de bougie, sont fermement et
correctement mis en place.
3. Éliminer les taches tenaces, telles que de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, la chaîne de transmission et les axes de
roue. Toujours rincer
la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION
FCA24070

Éviter d’utiliser des nettoyants pour
roue acides puissants ou des dé-
graissants pour moteur. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches te-
naces, veiller à ne pas l’appliquer
plus longtemps que prescrit. Rincer
ensuite abondamment à l’eau, sé-
cher immédiatement, puis vapori-
ser un produit anticorrosion.

Un nettoyage incorrect peut en-
dommager les pièces telles que les
carénages et caches, le tableau de
bord et l’afficheur, les roues, les
lentilles des phares, les pièces en
plastique ou fibres de carbone, etc.,
et les pots d’échappement. Net-
toyer ces pièces en se servant ex-
clusivement d’éponges ou de
chiffons doux. Si toutefois on ne
parvient pas à nettoyer parfaite-
ment ces pièces, on peut ajouter un
peu de détergent doux à l’eau. Bien
veiller à rincer abondamment à
B67-9-F1_1.book 1 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Soin et remisage de la moto
8-2
1
2
3
4
5
6
789
10
11
12
l’eau afin d’éliminer toute trace de
détergent, car celui-ci abîmerait les
pièces en plastique.

Éviter tout contact de produits
chimiques mordants sur les pièces
en plastique ou le pot d’échappe-
ment. Ne pas utiliser des éponges
ou chiffons imbibés de produits
nettoyants abrasifs, de dissolvant
ou diluant, d’essence, de dé-
rouilleur, d’antirouille, d’antigel ou
d’électrolyte.

Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue et de bras
oscillant, de fourche et des freins),
composants électriques (fiches ra-
pides, connecteurs, instruments,
contacteurs et feux) et les mises àl’air.
Après utilisation dans des conditions nor-
malesNettoyer la crasse à l’eau chaude addition-
née de détergent doux et d’une éponge
douce et propre, puis rincer abondamment
à l’eau claire. Recourir à une brosse à dents
ou à un goupillon pour nettoyer les pièces difficile d’accès. Pour
faciliter l’élimination
des taches plus tenaces et des insectes,
déposer un chiffon humide sur ceux-ci
quelques minutes avant de procéder au
nettoyage.
Après utilisation sous la pluie, à proximité
de la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’e ffectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des
routes salées.N.B.Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide addi- tionnée de détergent doux en veillant à
ce que le moteur soit froid.
ATTENTION: Ne pas utiliser d’eau
chaude, car celle-ci augmenterait
l’action corrosive du sel.
[FCA10792]
2. Après avoir séché la moto, la protéger de la corrosion en vaporisant un pro-
duit anticorrosion sur toutes ses sur-
faces métalliques, y compris les
surfaces chromées ou nickelées, à
l’exception du pot d’échappement en titane.
Nettoyage du pot d’échappement en titane
Ce modèle est équipé d’un pot d’échappe-
ment en titane. Celui-ci requiert les soins
particuliers suivants.
Nettoyer le pot d’échappement en ti-
tane exclusivement avec des chiffons
ou éponges propres et doux et à l’eau
additionnée de détergent doux. Si tou-
tefois le détergent doux ne parvient
pas à nettoyer parfaitement le pot
d’échappement, on peut recourir à des
produits alcalins et à une brosse à
poils doux.

Ne jamais recourir à des produits spé-
ciaux pour nettoyer ce type de pot
d’échappement, sous peine d’endom-
mager sa finition.

La graisse, même les petites quantités
se trouvant sur les doigts ou sur des
chiffons usagés, la issera des traces
sur le pot d’échappement en titane.
Éliminer celles-ci à l’aide d’un déter-
gent doux.

Noter qu’il est normal que la partie du
tube d’échappement se trouvant à
proximité du pot d’échappement su-
bisse des décolorations dues à la cha-
leur et qu’il n’est pas possible
d’éliminer ces taches.
B67-9-F1_1.book 2 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Soin et remisage de la moto
8-3
1
2
3
4
5
6
78
9
10
11
12
Après le nettoyage 1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
4. Une bonne mesure de prévention contre la corrosion consiste à vapori-
ser un produit anticorrosion sur toutes
les surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être nettoyées en pulvérisant de l’huile.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur- faces peintes.
8. Veiller à ce que la moto soit parfaite- ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11132
Des impuretés sur les freins ou les
pneus peuvent provoquer une perte de
contrôle.
S’assurer qu’il n’y a ni huile ni cire
sur les freins et les pneus.

Si nécessaire, nettoyer les disques et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectue
r ensuite un test
de conduite afin de vérifier le frei-
nage et la prise de virages.
ATTENTION
FCA10801

Pulvériser modérément huile et cire
et bien essuyer tout excès.

Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire
Yamaha.

Le lavage, la pluie ou l’humidité atmos-
phérique peut provoquer l’embuage
de la lentille de phare. La buée devrait
disparaître peu de temps après l’allu-mage du phare.
FAU26183
RemisageRemisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse. S’assurer
que le moteur et le système d’échappement
sont refroidis avant de couvrir la moto.ATTENTION
FCA10811

Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une
bâche alors qu’elle est mouillée
provoqueront des infiltrations et de
la rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois : 1. Suivre toutes les instructions de la section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo- nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
B67-9-F1_1.book 3 ページ ２０１７年１月２５日　水曜日　午前９時４９分
