Soin et remisage de la moto
8-4
1
2
3
4
5
6
789
10
11
12
rouille et que le carburant ne se dé-
grade.
3. Effectuer les étapes ci-dessous afin de protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
AVERTISSEMENT! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car
celles-ci pourraient être à l’ori-
gine de dégâts et de brû-
lures.
[FWA10952]
e. Retirer le capuchon des bougies,puis remettre ensuite les bougies et leur capuchon en place.
4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se
concentre pas en un point précis des
pneus.
6. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas ran-
ger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 C (30 F) ou plus de 30 C (90
 F)]. Pour plus d’informations au sujet
de l’entreposage de la batterie, se re-
porter à la page 7-32.
N.B.Effectuer toutes les réparations néces-saires avant de remiser la moto.
B67-9-F1_1.book 4 ページ ２０１７年１月２５日　水曜日　午前９時４９分

9-1
1
2
3
4
5
6
7
89
10
11
12
Caractéristiques
FAU70621
Dimensions:Longueur hors tout: 2095 mm (82.5 in)
Largeur hors tout: 800 mm (31.5 in)
Hauteur hors tout: 1110 mm (43.7 in)
Hauteur de la selle:
825 mm (32.5 in)
Empattement: 1400 mm (55.1 in)
Garde au sol: 130 mm (5.12 in)
Rayon de braquage minimum:
3.3 m (10.83 ft)Poids:Poids à vide:210 kg (463 lb)Moteur:Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes:
Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: 4 cylindres
Cylindrée:
998 cm
3
Alésage  course:
79.0  50.9 mm (3.11  2.00 in) Taux de compression:
12.0 : 1
Système de démarrage:
Démarreur électrique
Système de graissage: Carter humide
Huile moteur:Marque recommandée:
YAMALUBE
Type: Entièrement synthétique
Viscosités SAE: 10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile: 3.90 L (4.12 US qt, 3.43 Imp.qt)
Avec dépose du filtre à huile:
4.10 L (4.33 US qt, 3.61 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 2.25 L (2.38 US qt, 1.98 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:
Essence super sans plomb (essence-alco-
ol [E10] acceptable) Capacité du réservoir:
17 L (4.5 US gal, 3.7 Imp.gal)
Quantité de la réserve:
4.0 L (1.06 US gal, 0.88 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:Repère d’identification: B671 00Bougie(s):Fabricant/modèle:
NGK/LMAR9E-J
Écartement des électrodes: 0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Taux de réduction primaire:1.634 (67/41)
Transmission finale:
Chaîne
Taux de réduction secondaire: 2.688 (43/16)
Type de boîte de vitesses: Prise constante, 6 rapports
Rapport de démultiplication:
1
re:
2.600 (39/15)
2e:
2.176 (37/17)
3e: 1.842 (35/19)
4e: 1.579 (30/19)
B67-9-F1_1.book 1 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Caractéristiques
9-2
1
2
3
4
5
6
7
8910
11
12
5e:1.381 (29/21)
6e:
1.250 (30/24)
Châssis:Type de cadre: Simple berceau interrompu
Angle de chasse:
24.0 degrés
Chasse: 102 mm (4.0 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille: 120/70ZR17M/C(58W)
Fabricant/modèle: BRIDGESTONE/BATTLAX HYPERS-
PORT S20FPneu arrière:Type:Sans chambre (Tubeless)
Taille: 190/55ZR17M/C(75W)
Fabricant/modèle: BRIDGESTONE/BATTLAX HYPERS-
PORT S20RCharge:Charge maximale:170 kg (375 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):1 personne:Avant:
250 kPa (2.50 kgf/cm
2, 36 psi)
Arrière: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personnes: Avant:250 kPa (2.50 kgf/cm2, 36 psi)
Arrière: 290 kPa (2.90 kgf/cm2, 42 psi)
Roue avant:Type de roue: Roue coulée
Taille de jante: 17M/C x MT3.50Roue arrière:Type de roue:Roue coulée
Taille de jante: 17M/C x MT6.00Frein avant:Type:Frein hydrauliqu e à double disque
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein hydrauli que monodisque
Liquide de frein spécifié: DOT 4
Suspension avant:Type:Fourche télescopique
Ressort: Ressort hélicoïdal
Amortisseur: Amortisseur hydraulique
Débattement de roue:
120 mm (4.7 in)Suspension arrière:Type:Bras oscillant (suspension à liaison)
Ressort:
Ressort hélicoïdal
Amortisseur: Amortisseur pneumatique/hydraulique
Débattement de roue: 120 mm (4.7 in)Partie électrique:Tension du système électrique:12 V
Système d’allumage: Allumage électronique (TCI)
Système de charge:
Alternateur avec rotor à aimantation per-
manenteBatterie:Modèle:YTZ10S
Voltage, capacité: 12 V, 8.6 Ah (10 HR)
B67-9-F1_1.book 2 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Caractéristiques
9-3
1
2
3
4
5
6
7
89
10
11
12
Puissance d’ampoule:Phare: LED
Stop/feu arrière: LED
Clignotant avant: LED
Clignotant arrière:
LED
Veilleuse: LED
Éclairage de la plaque d’immatriculation: LED
Éclairage des instruments:
LED
Témoin de point mort: LED
Témoin de feu de route: LED
Témoin d’alerte de la pression d’huile:
LED
Témoin des clignotants: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’alerte d’amortisseur de direction:
LED
Témoin d’avertissement du système ABS: LED
Témoin du régulateur de vitesse “SET”: LED Témoin du régulateur de vitesse “ON”:
LED
Témoin de l’immobilisateur antivol:
LED
Témoin de changement de vitesse: LED
Témoin/témoin d'avertissement du système
de régulation antipatinage: LED
Fusible:Fusible principal:
50.0 A
Fusible de borne 1: 2.0 A
Fusible de phare: 10.0 A
Fusible feux de stop:
1.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible du moteur du ventilateur de radiateur:
15.0 A
Fusible du moteur du ventilateur de radiateur
auxiliaire: 10.0 A
Fusible des feux de détresse: 7.5 A
Fusible de l’ECU ABS: 7.5 A
Fusible du système d’injection de carburant:
15.0 A Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
10.0 A
Fusible du régulateur de vitesse: 1.0 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électronique:
7.5 A
B67-9-F1_1.book 3 ページ ２０１７年１月２５日　水曜日　午前９時４９分

10-1
1
2
3
4
5
6
7
8
91011
12
Renseignements complémentaires
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des au-
torités locales et à la commande de pièces
détachées auprès d’un concessionnaire
Yamaha.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poinçon-
né sur le carter moteur.

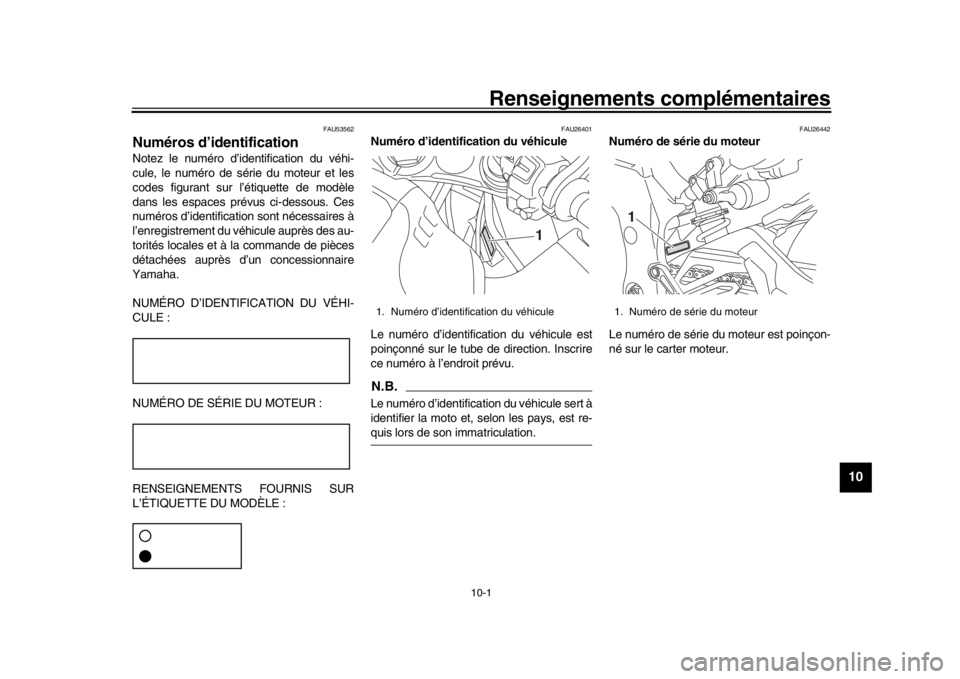

1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1
B67-9-F1_1.book 1 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Renseignements complémentaires
10-2
1
2
3
4
5
6
7
8
910
11
12
FAU26481
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 4-22.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
FAU69910
Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU74701
Enregistrement de données
relatives au véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche et développement.
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou de
procédures de réparation.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur

Données relatives à l’injection de car-
burant et aux émissions
Yamaha ne divulguera pas ces données à
un tiers sauf dans les cas suivants :

Avec l’accord du propriétaire du véhi-
cule

Lorsque la loi l’y oblige

Pour utilisation par Yamaha dans le
cadre d’un litige

À des fins de recherche d’ordre géné-
ral réalisée par Yamaha lorsque les

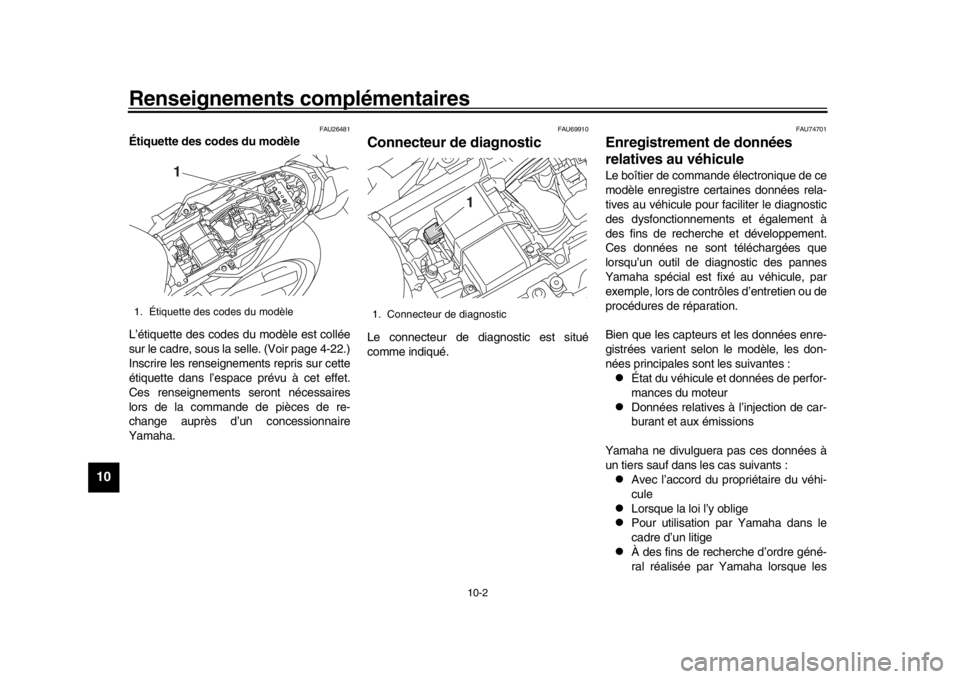

1. Étiquette des codes du modèle
1
1. Connecteur de diagnostic
1
B67-9-F1_1.book 2 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Renseignements complémentaires
10-3
1
2
3
4
5
6
7
8
91011
12
données ne concernent pas un véhi-
cule individuel ni un propriétaire
B67-9-F1_1.book 3 ページ ２０１７年１月２５日　水曜日　午前９時４９分

11-1
1
2
3
4
5
6
7
8
9
1011
12
IndexAAbsorbeur de vapeurs d’essence ............7-11
Accessoires, connexion ...........................4-28
Avertisseur, contacteur ..............................4-4BBagages, supports de sangle de fixation ...................................................4-27
Batterie.....................................................7-32
Béquille latérale .......................................4-29
Béquille latérale, contrôle et lubrification ............................................7-30
Bloc de compteurs multifonctions ..............4-8
Bougies, contrôle .....................................7-10
Bras oscillant, lubrific ation des pivots ......7-30CCâbles, contrôle et lubrification ................7-28
Calage de la moto ....................................7-37
Caractéristiques .........................................9-1
Caractéristiques particulières.....................3-1
Carburant .................................................4-19
Carburant, économies................................6-3
Chaîne de transmission, nettoyage et graissage ...............................................7-27
Chaîne de transmission, tension..............7-26
Clignotants, contacteur ..............................4-4
Combiné ressort-amorti sseur, réglage.....4-25
Combinés de contacteurs ..........................4-3
Connecteur de diagnostic ........................10-2
Consignes de sécurité ...............................1-1
Contacteur à clé/serrure antivol .................4-2
Contacteur de mode de conduite ...............4-5
Contacteur du système de régulation antipatinage .............................................4-4
Contacteur SELECT ..................................4-4 Contacteur Stop/Run/Start
(arrêt/marche/démarrage) ....................... 4-4
Coupe-circuit d’al lumage ......................... 4-29
DDémarrage du moteur ............................... 6-1
Dépannage, schémas de diagnostic ....... 7-38
Direction, contrôle.................................... 7-31
D-mode (mode de conduite) ...................... 3-3
Durite de trop-plein du réservoir de
carburant ............................................... 4-21EEmplacement des éléments ...................... 2-1
Enregistrement de données, véhicule ..... 10-2
Entretien du système de contrôle des gaz d’échappement ................................. 7-3
Entretiens et graissages périodiques ........ 7-5
Étiquette des codes du modèle ............... 10-2
EXUP ....................................................... 4-28FFeu stop, contacteurs .............................. 7-23
Feux de détresse, contacteur .................... 4-4
Filtre à air, élément .................................. 7-18
Fourche, contrôle..................................... 7-31
Fourche, réglage ..................................... 4-23
Frein, contrôle de la garde du levier ........ 7-23
Frein, levier .............................................. 4-17
Frein, pédale............................................ 4-17
Fusibles, remplacement .......................... 7-33GGarde du levier d’embr ayage, réglage .... 7-22HHuile moteur et cartouche du filtre à
huile....................................................... 7-11
IImmobilisateur antivol ............................... 4-1
Inverseur feu de route/feu de croisement/Contacteur d’appel de
phare....................................................... 4-4JJeu des soupapes ................................... 7-19LLevier d’embrayage................................. 4-16
Leviers de frein et d’embrayage, contrôle et lubrification .......................... 7-29
Liquide de frein, changement .................. 7-26
Liquide de frein, contrôle du niveau ........ 7-24
Liquide de refroidissement ...................... 7-14
Liquide de refroidissement, témoin de
température ............................................ 4-6MMoteur, numéro de série ......................... 10-1NNuméros d’identification .......................... 10-1PPannes, diagnostic .................................. 7-37
Pédale de frein et sélecteur, contrôle et lubrification............................................ 7-29
Pièces de couleur mate............................. 8-1
Plaquettes de frein, contrôle ................... 7-24
Pneus ...................................................... 7-19
Poignée des gaz, contrôle de la garde.... 7-18
Poignée et câble des gaz, contrôle et lubrification............................................ 7-28
Pot catalytique......................................... 4-22RRalenti du moteur, contrôle ..................... 7-18
Régulateur de vitesse ............................... 3-1
B67-9-F1_1.book 1 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Index
11-2
1
2
3
4
5
6
7
8
91011
12
Régulateur de vitesse, contacteurs ........... 4-4
Remisage .................................................. 8-3
Réservoir de carburant, bouchon ............ 4-19
Rodage du moteur ..................................... 6-3
Roues ...................................................... 7-22
Roulements de roue, contrôle ................. 7-32SSélecteur au pied..................................... 4-17
Selle......................................................... 4-22
Soin ........................................................... 8-1
Stationnement ........................................... 6-4
Système ABS .......................................... 4-18
Système d’éclairage du véhicule ............. 7-36
Système de passage rapide des rapports ................................................... 3-6
Système de régulation antipatinage .......... 3-4TTémoin d’alerte d’amortisseur de direction ................................................... 4-7
Témoin d’alerte de la pression d’huile ....... 4-5
Témoin d’alerte de panne du moteur......... 4-6
Témoin d’alerte du système ABS .............. 4-7
Témoin de changement de vitesse............ 4-7
Témoin de feu de route ............................. 4-5
Témoin de l’immobilisateur antivol ............ 4-7
Témoin du point mort................................. 4-5
Témoin du système de régulation antipatinage ............................................. 4-7
Témoins des clignotants ............................ 4-5
Témoins du régulateur de vitesse ............. 4-6
Trousse de réparation ............................... 7-2VVéhicule, numéro d’identification ............. 10-1
Vitesses, sélection ..................................... 6-2 Voyants et témoins d’alerte ....................... 4-5
B67-9-F1_1.book 2 ページ ２０１７年１月２５日　水曜日　午前９時４９分

B67-9-F1_1.book 3 ページ ２０１７年１月２５日　水曜日　午前９時４９分
