YAMAHA MT-10 2017 Notices Demploi (in French)

Caractéristiques particulières
3-6
1
234
5
6
7
8
9
10
11
12
FAU79480
Système de passage rapide des
rapportsLe système de passage rapide des rapports
(QS) permet de pass er à un rapport supé-
rieur assisté électroniquement, à plein ré-
gime, sans levier d’ embrayage. Lorsque le
contacteur de passage des rapports dé-
tecte le mouvement du sélecteur au pied
(page 4-17), le régime moteur et le couple
moteur sont momentanément ajustés pour
permettre le passage au rapport supérieur.N.B.
Le système de passage rapide des
rapports fonctionne lorsque le véhi-
cule se déplace à au moins 20 km/h
(12 mi/h) avec un régime moteur de
2000 tr/mn ou plus et seulement lors
de l’accélération.

Il ne fonctionne pas lorsque le levierd’embrayage est tiré.
B67-9-F1_1.book 6 ページ ２０１７年１月２５日　水曜日　午前９時４９分

4-1
1
2
34
5
6
7
8
9
10
11
12
Commandes et instruments
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contac t conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 4-7.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des
codes. Toujours se servir d’une clé à an-
neau noir pour conduire le véhicule.
ATTENTION
FCA11822

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)
B67-9-F1_1.book 1 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-2
1
2
345
6
7
8
9
10
11
12
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10474
Contacteur à clé/antivolLe contacteur à clé/ antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décr ites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU74110
ON
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournéesur “OFF”, même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits élec
triques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
P
ON
OFF
LOCK
B67-9-F1_1.book 2 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-3
1
2
34
5
6
7
8
9
10
11
12
Blocage de la direction1. Tourner le guidon tout à fait vers la gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite. Déblocage de la direction
À partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU74220
(stationnement)
Les feux de détresse peuvent être allumés,
mais tous les autres circuits électriques sont
coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA23640
L’utilisation de la position “ ” (station-
nement) pendant une durée prolongéepeut entraîner la décharge de la batterie.
FAU66054
Contacteurs aux poignéesGauche
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Contacteur de sélection “SELECT”
2. Contacteur du système de régulation antipatinage “TCS”
3. Contacteurs du régulateur de vitesse
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
6. Inverseur feu de route/feu de croisement/ Contacteur d’appel de phare “ / /
PASS”
RESSE T
PAS
S
TCS
SELECT
1
6
5
4
2
3
B67-9-F1_1.book 3 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-4
1
2
345
6
7
8
9
10
11
12
Droite
FAU73921
Inverseur feu de route/feu de croise-
ment/Contacteur d’appel de phare “ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement.
Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
FAU66040
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa- ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre les clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU66030
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU73961
Contacteur du système de régulation an-
tipatinage “TCS”
Le système de régulation antipatinage est
expliqué à la page 3-4.
FAU66060
Contacteur Stop/Run/Start (arrêt/
marche/démarrage)“ / / ”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 6-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contacteur sur “ ” afin de
couper le moteur.
FAU66010
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’
utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant repr ésenter un danger.ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU73951
Contacteurs du régulateur de vitesse
Le régulateur de vitesse est expliqué à la
page 3-1.
FAU73941
Contacteur “SELECT”
Ce contacteur permet d’effectuer des sélec-
tions dans les modes compteur kilomé-
trique, totalisateurs journaliers, température
de liquide de refroidissement et tempéra-
ture ambiante du bloc de compteurs multi-
fonctions.
Se reporter à “Bloc de compteurs multifonc-

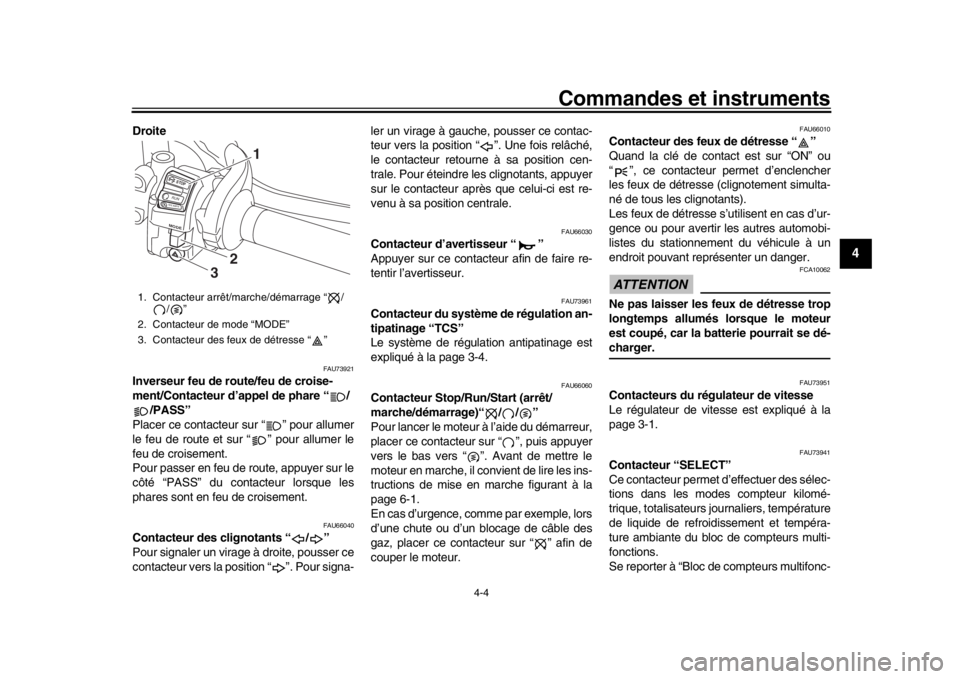

1. Contacteur arrêt/marche/démarrage “ /
/”
2. Contacteur de mode “MODE”
3. Contacteur des feux de détresse “ ”
STOPM ODERUNSTA R T
3
2
1
B67-9-F1_1.book 4 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-5
1
2
34
5
6
7
8
9
10
11
12
tions” à la page 4-8 pour plus d’informa-
tions.
FAU73931
Contacteur de mode de conduite
“MODE”
Les explications au sujet du mode de
conduite se trouvent à la page 3-3.
FAU4939C
Voyants et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cligno-
tant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59962
Témoin d’alerte de la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-
sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé jus-
qu’à ce que le moteur démarre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON”, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
1. Témoin d’alerte de panne du moteur “ ”
2. Témoin d’alerte de la température du liquide de refroidissement “ ”
3. Témoin du point mort “ ”
4. Témoin de feu de route “ ”
5. Témoin des clignotants gauches “ ”
6. Témoin d’alerte d’amortisseur de direction “”
7. Témoin d’alerte de la pression d’huile “”
8. Témoin de l’immobilisateur antivol “ ”
9. Témoin du système de régulation antipatinage “ ”
10.Témoin du régulateur de vitesse “SET”
11.Témoin de changement de vitesse
12.Témoin des clignotants droits “ ”
13.Témoin du régulateur de vitesse “ ”
14.Témoin du système antiblocage des freins (ABS) “ ”
567 9 810
11
12
13
14
4
3
2
1
ABS
B67-9-F1_1.book 5 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-6
1
2
345
6
7
8
9
10
11
12
ATTENTION
FCA21210
Si le témoin d’alerte s’allume lorsque le
moteur est en marche, arrêter le moteur
immédiatement et vérifier le niveau
d’huile. Si le niveau d’huile est inférieur
au repère de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au ni-
veau spécifié. Si le témoin d’alerte de
pression d’huile reste allumé même si le
niveau d’huile est correct, couper immé-
diatement le moteur et faire contrôler le
véhicule par un concessionnaireYamaha.N.B.Si le témoin d’alerte ne s’éteint pas après le
démarrage du moteur, vérifier le niveau
d’huile moteur et faire l’appoint si néces-
saire. (Voir page 7-11.)
Si le témoin d’alerte reste allumé après l’ap-
point d’huile moteur, faire contrôler le véhi-cule par un concessionnaire Yamaha.
FAU74072
Témoins du régulateur de vitesse “ ”/
“SET”
Ces témoins s’allument lorsque le système
de régulation de vitesse est activé. (Voir
page 3-1.)
N.B.Lorsque le contacteur à clé du véhicule est
activé, ces témoins doivent s’allumer pen-
dant quelques secondes, puis s’éteindre. Si
les témoins ne s’allument pas, faire contrô-
ler le véhicule par un concessionnaireYamaha.
FAU11447
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
N.B.
Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.

En cas de surchauffe du moteur,suivre les instructions à la page 7-39.
FAU73171
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le véhi cule par un conces-
sionnaire Yamaha.
B67-9-F1_1.book 6 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-7
1
2
34
5
6
7
8
9
10
11
12
FAU69891
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, ce té-
moin d’alerte s’allume lorsque la clé de
contact est tournée vers “ON” et s’éteint
lorsque la vitesse atteint ou dépasse 10
km/h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”

s’allume ou clignote pendant la
conduite

ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnai re Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 4-18.)AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
FAU74081
Témoin du système de régulation anti-
patinage “ ”
Ce témoin clignote une
fois que le système
de régulation antipatinage a été activé.
Si le système de régulation antipatinage est
désactivé, ce témoin s’allume.N.B.Une fois le véhicule démarré, le témoin de-
vrait s’allumer pendant quelques secondes,
puis s’éteindre. Si le témoin ne s’allume pas
ou reste allumé, faire contrôler le véhiculepar un concessionnaire Yamaha.
FAU74100
Témoin d’alerte d’amortisseur de direc-
tion “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau de l’amortis-
seur de direction. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU74090
Témoin de changement de vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
à la vitesse supérieure. (Voir page 4-15.)
Le bon fonctionnement du circuit électrique
du témoin peut être vérifié en tournant la clé
sur ON (marche). Le témoin devrait s’allu-
mer pendant quelques secondes, puis
s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur ON (marche) ou
s’il ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU73120
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
ABS
B67-9-F1_1.book 7 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-8
1
2
345
6
7
8
9
10
11
12
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur anti-
vol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste allu-
mé ou s’il clignote selon une séquence par-
ticulière (si un problème est détecté dans le
système antidémarrage, le témoin de ce
système clignote selon une séquence parti-
culière), faire contrôler le véhicule par un
concessionnaire Yamaha.N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-deur. Dans ce cas, procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes. 3. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU79182

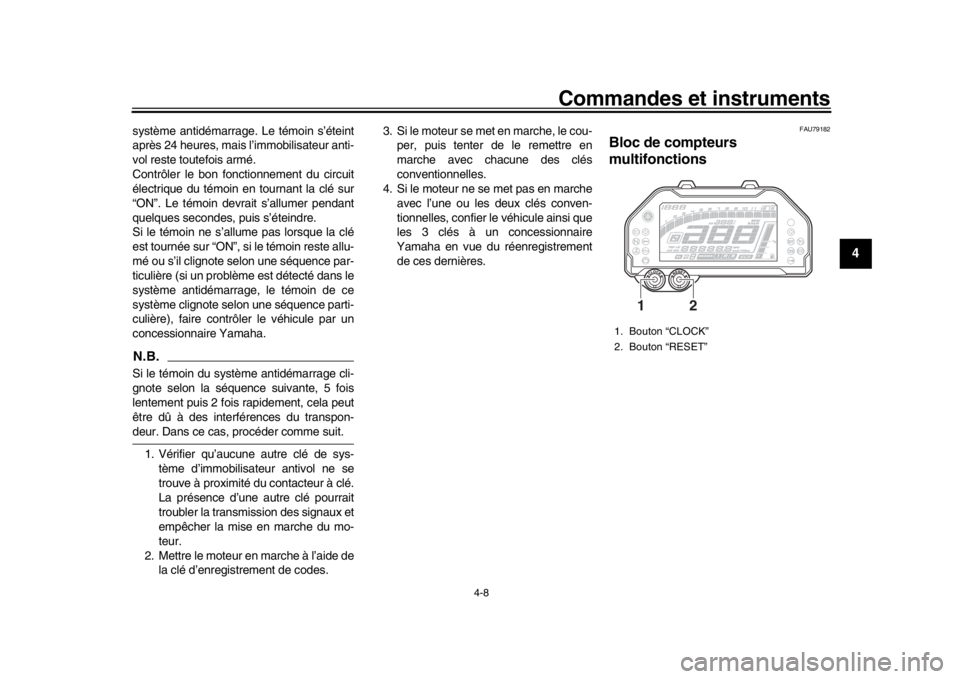

Bloc de compteurs
multifonctions1. Bouton “CLOCK”
2. Bouton “RESET”
12
B67-9-F1_1.book 8 ページ ２０１７年１月２５日　水曜日　午前９時４９分

Commandes et instruments
4-9
1
2
34
5
6
7
8
9
10
11
12
AVERTISSEMENT
FWA12423
Le véhicule doit êt re à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pendant la conduite risque de
distraire le conducteur et augmente ain-
si les risques d’accidents.

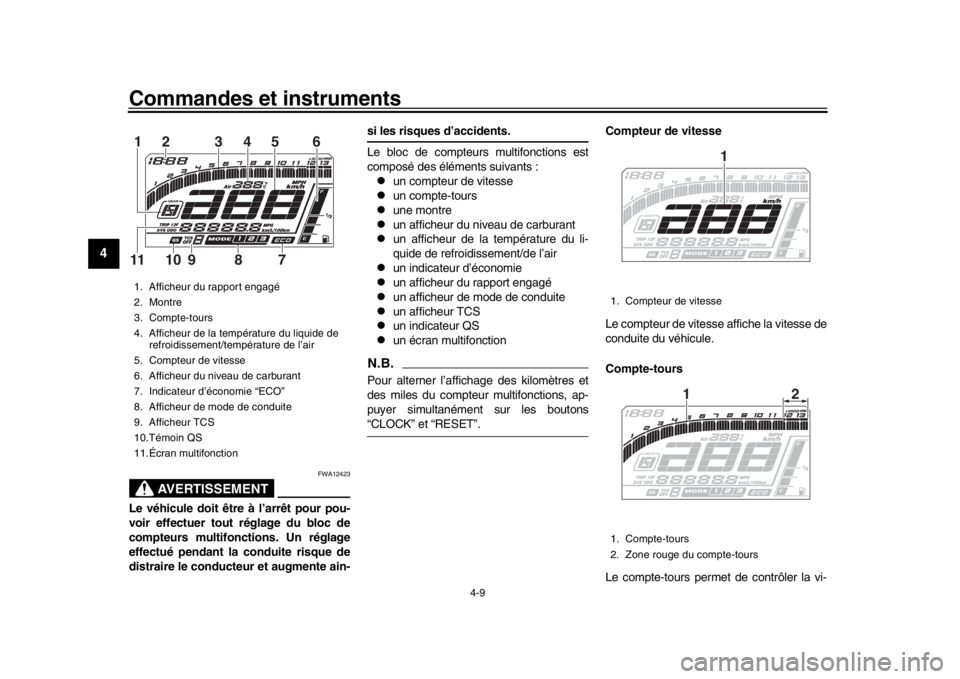

Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse

un compte-tours

une montre

un afficheur du niveau de carburant

un afficheur de la température du li-
quide de refroidissement/de l’air

un indicateur d’économie

un afficheur du rapport engagé

un afficheur de mode de conduite

un afficheur TCS

un indicateur QS

un écran multifonction
N.B.Pour alterner l’affi chage des kilomètres et
des miles du compteur multifonctions, ap-
puyer simultanément sur les boutons“CLOCK” et “RESET”. Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours
Le compte-tours permet de contrôler la vi-
1. Afficheur du rapport engagé
2. Montre
3. Compte-tours
4. Afficheur de la température du liquide de
refroidissement/température de l’air
5. Compteur de vitesse
6. Afficheur du niveau de carburant
7. Indicateur d’économie “ECO”
8. Afficheur de mode de conduite
9. Afficheur TCS
10.Témoin QS
11.Écran multifonction12 3 5 46
9
10 7 8
11
1. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
1
12
B67-9-F1_1.book 9 ページ ２０１７年１月２５日　水曜日　午前９時４９分
