Funciones de los instrumentos y mandos
4-10
1
2
345
6
7
8
9
10
11
12
desde “F” (lleno) hasta “E” (vacío). Cuando
el último segmento empiece a parpadear,
ponga gasolina lo antes posible.NOTASi se detecta un problema en el circuito
eléctrico, los segmentos del nivel de gasoli-
na y “ ” parpadearán repetidamente. En
ese caso, haga revisar el vehículo en unconcesionario Yamaha.
Indicación de la temperatura del líquido
refrigerante/aire
Pulse el interruptor “SELECT” durante dos
segundos para cambiar la indicación entre
temperatura del líquido refrigerante “ C” y
temperatura del aire. Temperatura del líquido refrigerante
Este modo indica la temperatura del líquido
refrigerante entre 40
C y 124  C en incre-
mentos de 1 C.
Si el mensaje “Hi” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Vease la página 7-37.)NOTA
Cuando la temperatura del líquido re-
frigerante es inferior a 40 C, se mues-
tra la indicación “Lo”.

La temperatura del líquido refrigerante
varía con los cambios de tiempo y conla carga del motor. Temperatura del aire
Este modo indica la temperatura del aire
entre –9
C y 50 C en incrementos de 1 C.NOTA
Se mostrará –9  C aunque la tempera-
tura del aire sea inferior a –9  C.

La temperatura indicada puede variar
con respecto a la temperatura ambien-te real.

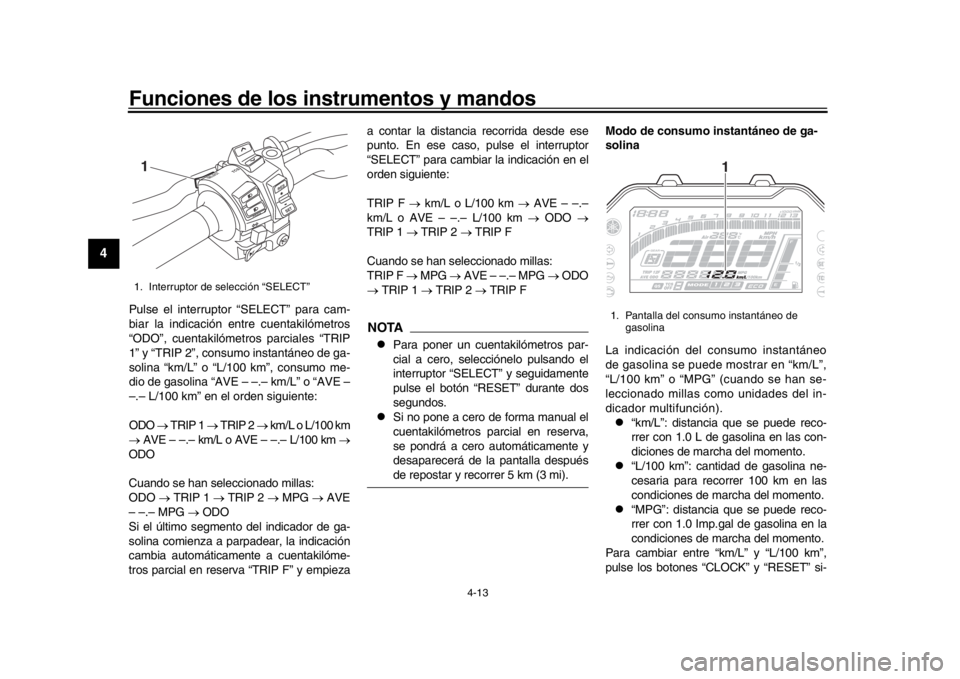

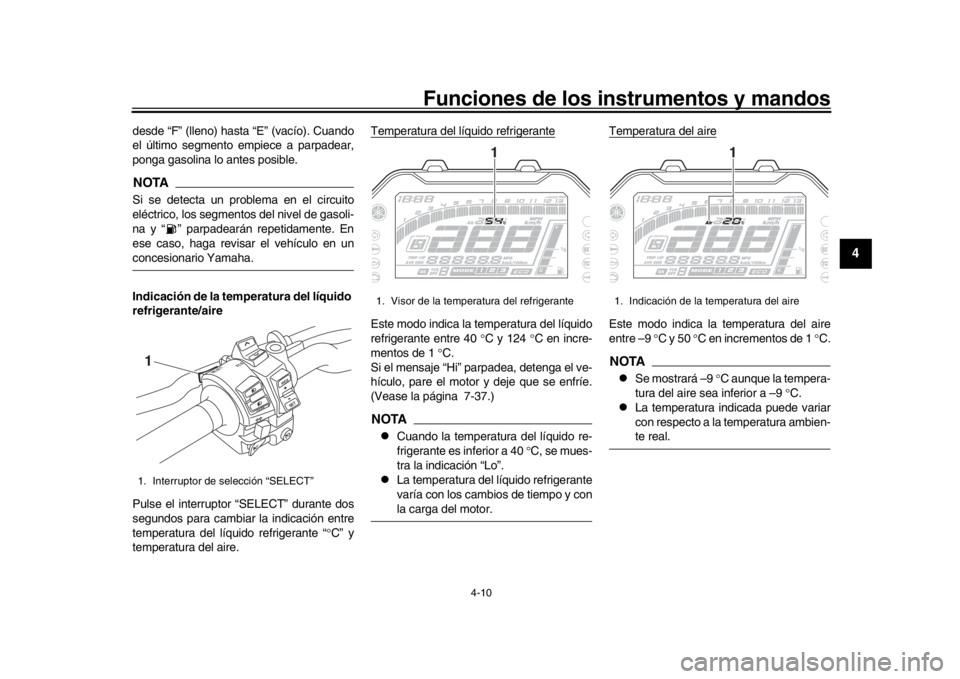

1. Interruptor de selección “SELECT”
RESSE T
PAS
S
TC S
SELECT
1
1. Visor de la temperatura del refrigerante
1
1. Indicación de la temperatura del aire
1
B67-9-S2S0.book 10 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-11
1
2
34
5
6
7
8
9
10
11
12
Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico y
de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.

Circule a una velocidad constante.

Seleccione la marcha adecuada parala velocidad del vehículo. Indicador de la marcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “N” y mediante la luz indicadora
de punto muerto.
Indicador de modo de conducción
Este indicador muestra el modo de conduc-
ción que se ha seleccionado: “1”, “2” o “3”.
Para saber más detalles acerca de los mo-
dos y la manera de seleccionarlos, consulte
la página 3-3.

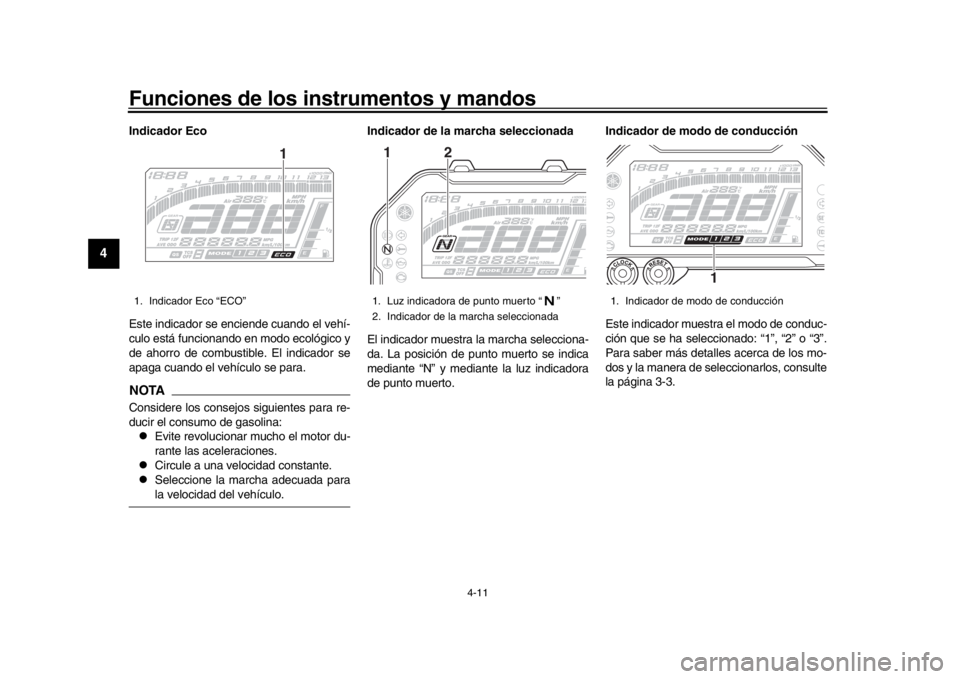

1. Indicador Eco “ECO”
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada12
1. Indicador de modo de conducción
1
B67-9-S2S0.book 11 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-12
1
2
345
6
7
8
9
10
11
12
Pantalla TCS
Este indicador muestra la posición seleccio-
nada del sistema de control de tracción: “1”,
“2”, “3” o “OFF”. Para obtener más detalles
de los ajustes del TCS y cómo seleccionar-
los, consulte la página 3-4. Indicador QS
Cuando se gira la llave a “ON”, el sistema
de cambio rápido (página 3-6) se activa y
esta luz indicadora se enciende.
NOTASi se detecta un fallo en el sistema de cam-
bio rápido, este indicador se apaga y el sis-
tema de cambio rápido queda
deshabilitado. Haga revisar el vehículo enun concesionario Yamaha.Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros (ODO)

dos cuentakilómetros parciales (TRIP
1 y TRIP 2)

un cuentakilómetros parcial en reser-
va de gasolina (TRIP F)

un calculador de consumo de gasolina

función de control del brillo de la pan-
talla y de la luz indicadora de cambio
de marcha
NOTA
El cuentakilómetros se bloquea a
999999.

Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuandollegan a 9999.9.

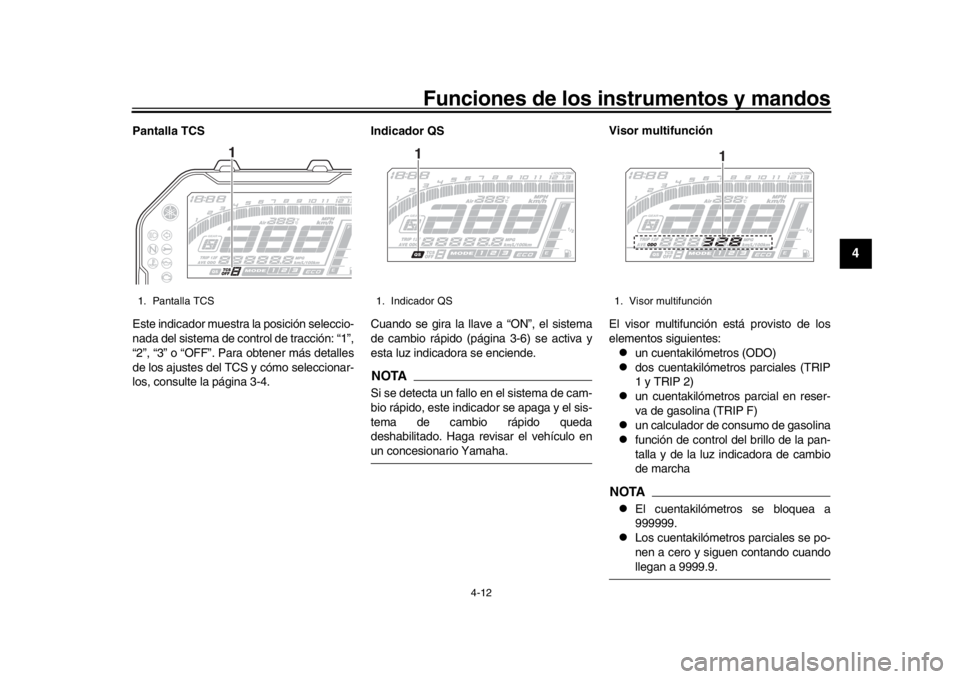

1. Pantalla TCS
1
1. Indicador QS
1
1. Visor multifunción
1
B67-9-S2S0.book 12 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-13
1
2
34
5
6
7
8
9
10
11
12
Pulse el interruptor “SELECT” para cam-
biar la indicación entre cuentakilómetros
“ODO”, cuentakilómetros parciales “TRIP
1” y “TRIP 2”, consumo instantáneo de ga-
solina “km/L” o “L/100 km”, consumo me-
dio de gasolina “AVE – –.– km/L” o “AVE –
–.– L/100 km” en el orden siguiente:
ODO  TRIP 1  TRIP 2  km/L o L/100 km
 AVE – –.– km/L o AVE – –.– L/100 km 
ODO
Cuando se han seleccionado millas:
ODO  TRIP 1  TRIP 2  MPG  AVE
– –.– MPG  ODO
Si el último segmento del indicador de ga-
solina comienza a parpadear, la indicación
cambia automáticamente a cuentakilóme-
tros parcial en reserv a “TRIP F” y empieza a contar la distancia recorrida desde ese
punto. En ese caso, pulse el interruptor
“SELECT” para cambiar la indicación en el
orden siguiente:
TRIP F 
km/L o L/100 km  AVE – –.–
km/L o AVE – –.– L/100 km  ODO 
TRIP 1  TRIP 2  TRIP F
Cuando se han seleccionado millas:
TRIP F  MPG  AVE – –.– MPG  ODO
 TRIP 1  TRIP 2  TRIP F
NOTA
Para poner un cuentakilómetros par-
cial a cero, selecciónelo pulsando el
interruptor “SELECT” y seguidamente
pulse el botón “RESET” durante dos
segundos.

Si no pone a cero de forma manual el
cuentakilómetros parcial en reserva,
se pondrá a cero automáticamente y
desaparecerá de la pantalla despuésde repostar y recorrer 5 km (3 mi). Modo de consumo in
stantáneo de ga-
solina
La indicación del consumo instantáneo
de gasolina se puede mostrar en “km/L”,
“L/100 km” o “MPG” (cuando se han se-
leccionado millas como unidades del in-
dicador multifunción).

“km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.

“L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.

“MPG”: distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en la
condiciones de marcha del momento.
Para cambiar entre “km/L” y “L/100 km”,
pulse los botones “CLOCK” y “RESET” si-
1. Interruptor de selección “SELECT”
R ESSE T
PAS
S
TCS
SELECT
1

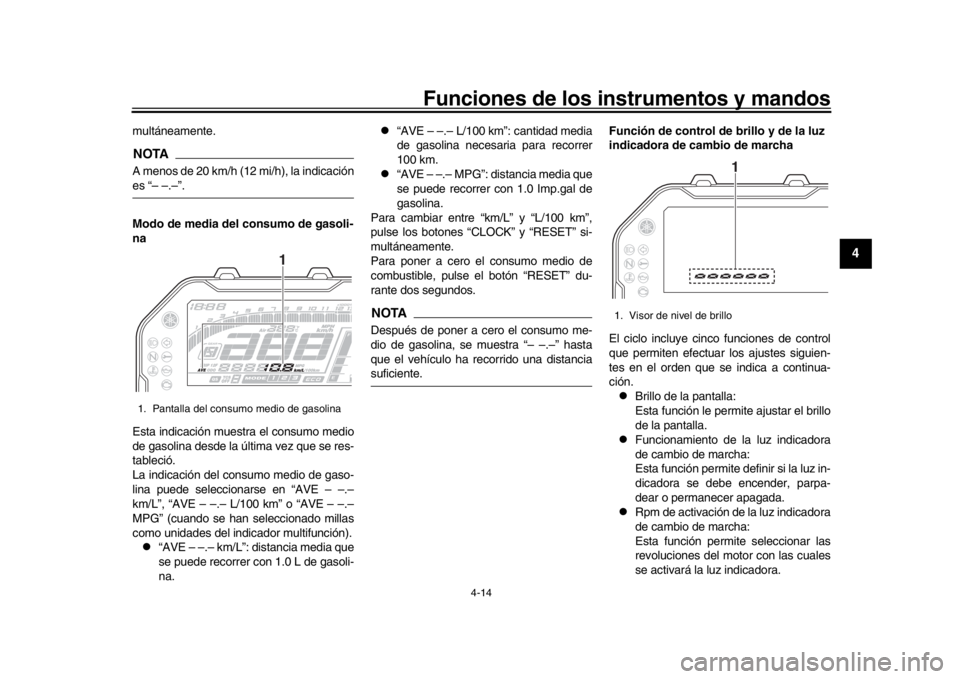

1. Pantalla del consumo instantáneo de
gasolina
1
B67-9-S2S0.book 13 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-14
1
2
345
6
7
8
9
10
11
12
multáneamente.NOTAA menos de 20 km/h (12 mi/h), la indicaciónes “– –.–”.
Modo de media del consumo de gasoli-
na
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación del consumo medio de gaso-
lina puede seleccionarse en “AVE – –.–
km/L”, “AVE – –.– L/100 km” o “AVE – –.–
MPG” (cuando se han seleccionado millas
como unidades del indicador multifunción).
“AVE – –.– km/L”: distancia media que
se puede recorrer con 1.0 L de gasoli-
na.

“AVE – –.– L/100 km”: cantidad media
de gasolina necesaria para recorrer
100 km.

“AVE – –.– MPG”: distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para cambiar entre “km/L” y “L/100 km”,
pulse los botones “CLOCK” y “RESET” si-
multáneamente.
Para poner a cero el consumo medio de
combustible, pulse el botón “RESET” du-
rante dos segundos.
NOTADespués de poner a cero el consumo me-
dio de gasolina, se muestra “– –.–” hasta
que el vehículo ha recorrido una distanciasuficiente. Función de control de brillo y de la luz
indicadora de cambio de marcha
El ciclo incluye cinco funciones de control
que permiten efectuar los ajustes siguien-
tes en el orden que se indica a continua-
ción.

Brillo de la pantalla:
Esta función le permite ajustar el brillo
de la pantalla.

Funcionamiento de la luz indicadora
de cambio de marcha:
Esta función permite definir si la luz in-
dicadora se debe encender, parpa-
dear o permanecer apagada.

Rpm de activación de la luz indicadora
de cambio de marcha:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se activará la luz indicadora.
1. Pantalla del cons
umo medio de gasolina
1
1. Visor de nivel de brillo
1
B67-9-S2S0.book 14 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-15
1
2
34
5
6
7
8
9
10
11
12

Rpm de desactivación de la luz indica-
dora de cambio de marcha:
Esta función permite seleccionar las
revoluciones del motor con las cuales
se desactivará la luz indicadora.

Brillo de la luz indicadora de cambio
de marcha:
Esta función permite ajustar el brillo de
la luz indicadora de cambio de mar-
cha.
NOTALa indicación del nivel de brillo muestra elnivel de brillo seleccionado.
Para ajustar el brillo de la pantalla1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón “CLOCK”.
3. Gire la llave a la posición “ON” y, des- pués de cinco segundos, suelte el bo-
tón “CLOCK”.
4. Pulse el botón “RESET” para seleccio-
nar el nivel de brillo deseado.
5. Pulse el botón “CLOCK” para confir- mar el nivel de brillo seleccionado. La
función de control pasa al modo de
funcionamiento de la luz indicadora de
cambio de marcha. Para seleccionar el funcionamiento de la
luz indicadora de cambio de marcha1. Pulse el botón “RESET” para seleccio-
nar uno de los modos de funciona-
miento:

On: la luz indicadora se enciende
cuando está activada. (Esta posi-
ción de ajuste se selecciona cuan-
do la luz indicadora permanece
encendida).

Flash: la luz indicadora parpadea
cuando está activada. (Esta posi-
ción de ajuste se selecciona cuan-
do la luz indicadora parpadea
cuatro veces por segundo).

Off: la luz indicado ra está desacti-
vada; es decir, no se enciende ni
parpadea. (Esta posición de ajuste
se selecciona cuando la luz indica-
dora parpadea una vez cada dos
segundos).
2. Pulse el botón “CLOCK” para confir- mar el modo de actividad selecciona-
do de la luz indicadora. La función de
control pasa al modo de rpm de activa-
ción de la luz indicadora de cambio de
marcha. Para ajustar las rpm de activación de la luz
indicadora de cambio de marchaNOTALa luz indicadora de cambio de marcha se
puede ajustar entre 7000 r/min y 13000 r/minen incrementos de 200 r/min.
1. Pulse el botón “RESET” para seleccio- nar las revoluciones a las que desee
que se active la luz indicadora.
2. Pulse el botón “CLOCK” para confir-
mar el régimen seleccionado. La fun-
ción de control pasa al modo de rpm
de desactivación de la luz indicadora
de cambio de marcha.
Para ajustar las rpm de desactivación de laluz indicadora de cambio de marchaNOTA
La luz indicadora de cambio de mar-
cha se puede ajustar entre 7000 r/min
y 13000 r/min en incrementos de
200 r/min.

La desactivación debe ajustarse a
más rpm que la activación, pues de lo
contrario la luz indicadora de cambiode marcha no se encenderá.
1. Pulse el botón “RESET” para seleccio- nar las revoluciones a las que desee
que se desactive la luz indicadora.
B67-9-S2S0.book 15 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-16
1
2
345
6
7
8
9
10
11
12
2. Pulse el botón “CLOCK” para confir- mar el régimen seleccionado. El modo
de control pasa a la función de brillo de
la luz indicadora de cambio de mar-
cha.
Para ajustar el brillo de la luz indicadora decambio de marcha1. Pulse el botón “RESET” para seleccio- nar el nivel de brillo deseado de la luz
indicadora.
2. Pulse el botón “CLOCK” para confir-
mar el nivel de brillo seleccionado de
la luz indicadora y cerrar la función de
control de brillo y de la luz indicadora
de cambio de marcha.
SAU12822
Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 4-28.)
SAU76301
Pedal de cambioEl pedal de cambio está situado en el lado
izquierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante.
Cuando está activado el sistema de cambio
rápido, el contacto del cambio detecta el
movimiento del pedal y permite cambiar a
una marcha superior sin utilizar la maneta
de embrague. (Vease la página 3-6.)
1. Maneta de embrague
1
1. Pedal de cambio
1
B67-9-S2S0.book 16 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-17
1
2
34
5
6
7
8
9
10
11
12
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Para accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la ma-
neta del freno.
SAU12944
Pedal de frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU63040
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
El ABS funciona mejor con distan-
cias de frenada largas.

En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sinABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional en
caso de que se produzca un fallo.
1. Marca “ ”
2. Dial de ajuste de la posición de la maneta de freno
3. Maneta de freno
4. Distancia entre la maneta del freno y el puño del acelerador
4
1 2
3
1. Pedal de freno
1
B67-9-S2S0.book 17 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-18
1
2
345
6
7
8
9
10
11
12
NOTA
El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la lla-
ve a “ON” y de circular a una velocidad
de 10 km/h (6 mi/h) o superior. Duran-
te dicha prueba se puede oír un “chas-
quido” procedente de la unidad de
control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.

Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
pedal del freno cuando el ABS está ac-
tuando. No obstante, consulte a su
concesionario Yamaha puesto que senecesitan herramientas especiales.
ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrectofuncionamiento del sistema ABS.
SAU13075
Tapón del depósito de gasolinaPara abrir el tapón del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina 1. Empuje el tapón en su sitio con la llave en la cerradura.
2. Gire la llave en el sentido contrario al de las agujas del reloj hasta su posi-

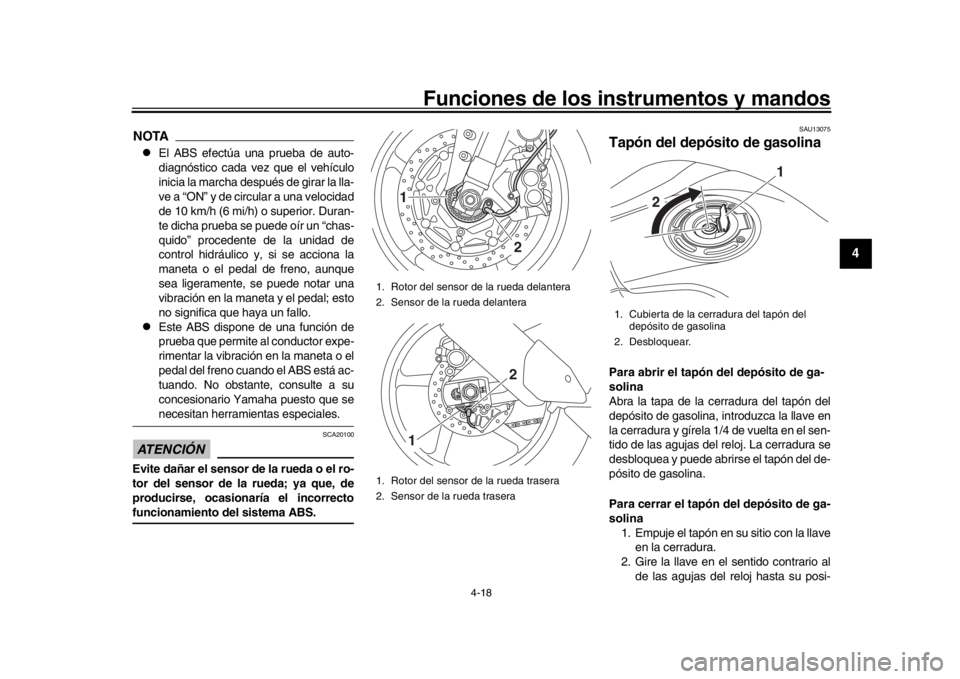

1. Rotor del sensor de la rueda delantera
2. Sensor de la rueda delantera
1. Rotor del sensor de la rueda trasera
2. Sensor de la rueda trasera
2
12
1
1. Cubierta de la cerradura del tapón del
depósito de gasolina
2. Desbloquear.
1
2
B67-9-S2S0.book 18 ページ ２０１８年６月５日　火曜日　午前９時３７分

Funciones de los instrumentos y mandos
4-19
1
2
34
5
6
7
8
9
10
11
12
ción original, extráigala y cierre la tapa
de la cerradura.
NOTANo se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11092
Después de repostar, verifique que el ta-
pón del depósito de gasolina quede co-
rrectamente cerrado. Una fuga degasolina significa peligro de incendio.
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-ble, siga estas instrucciones. 1. Antes de poner gasolina, pare el motor y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las s uperficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto

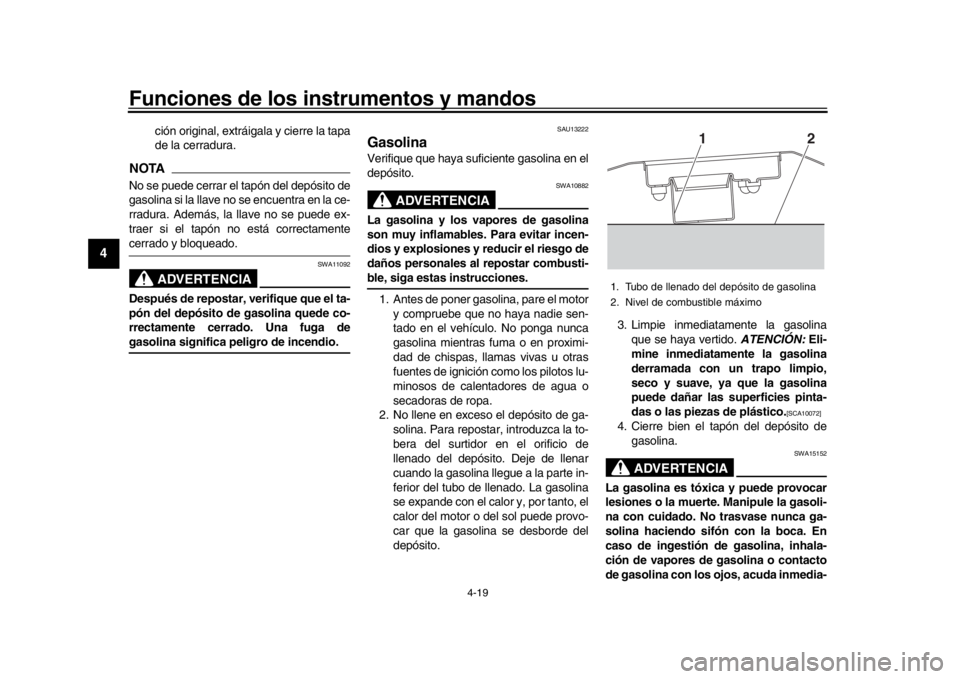

de gasolina con los ojos, acuda inmedia-1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
B67-9-S2S0.book 19 ページ ２０１８年６月５日　火曜日　午前９時３７分
