ABS YAMAHA MT-10 2020 Betriebsanleitungen (in German)

InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1
Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2
Bedienungselemente und Instrumente .................................. 2-3
Besondere Merkmale ........................ 3-1
Tempomat ....................................... 3-1
D-Modus (Fahrmodus) .................... 3-3
Traktionskontrollsystem ................... 3-4
Schaltassistent (QSS) ..................... 3-6
Funktionen der Instrumente und
Bedienungselemente ........................ 4-1
Wegfahrsperrensystem ... ................ 4-1
Zünd-/Lenkschloss ....... ................... 4-2
Lenkerarmaturen ............................. 4-3
Kontrollleuchten und
Warnleuchten ............................... 4-5
Multifunktionsmesser-Einheit........... 4-8
Kupplungshebel ............................. 4-16
Fußschalthebel .............................. 4-17
Handbremshebel .......... ................. 4-17
Fußbremshebel ............................. 4-18
ABS ............................................... 4-18
Tankverschluss.............................. 4-19
Kraftstoff ........................................ 4-20
Kraftstofftank-Überlaufschlauch .... 4-21
Katalysator..................................... 4-22 Sitzbank ........................................ 4-22
Teleskopgabel einstellen............... 4-23
Federbein einstellen ....
.................. 4-25
Spanngurt-Halterungen . ................ 4-27
EXUP-System ............................... 4-27
Nebenverbraucheranschluss ....... 4-28
Seitenständer .. ............................ .. 4-29
Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 4-29
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn... 5-1
Wichtige Fahr- und
Bedienungshinweise ........................ 6-1
Motor starten ................................... 6-1
Schalten .......................................... 6-2
Tipps zum Kraftstoffsparen ............. 6-3
Einfahrvorschriften .......................... 6-3
Parken ............................................. 6-4
Regelmäßige Wartung und
Einstellung ........................................ 7-1
Bordwerkzeug ................................. 7-2
Regelmäßige Wartungstabellen ...... 7-3
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ......... 7-3
Allgemeine Wartungs- und
Schmiertabelle ............................. 7-5
Zündkerzen prüfen ...... .................... 7-9
Kanister ......................................... 7-10 Motoröl ........................................... 7-10
Warum Yamalube .......................... 7-13
Kühlflüssigkeit ................................ 7-14
Luftfiltereinsatz............................... 7-15
Leerlaufdrehzahl prüfen ................. 7-15
Spiel des Gasdrehgriffs prüfen ...... 7-16
Ventilspiel ...................................... 7-16
Reifen ............................................ 7-16
Gussräder ...................................... 7-19
Kupplungshebel-Spiel einstellen.... 7-19
Spiel des Handbremshebels
prüfen ......................................... 7-20
Bremslichtschalter ........................ 7-20
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen.... 7-21
Bremsflüssigkeitsstand kontrollieren ................................ 7-21
Wechseln der Bremsf lüssigkeit...... 7-23
Antriebsketten-Durchhang ............. 7-23
Antriebskette säubern und
schmieren ................................... 7-24
Bowdenzüge prüfen und schmieren ................................... 7-25
Gasdrehgriff und Gaszug kontrollieren und schmieren ....... 7-25
Fußbrems- und Schalthebel prüfen und schmieren. ................ 7-25
Handbrems- und Kupplungshebel
prüfen und schmieren. ................ 7-26
Seitenständer prüfen und
sc
hmieren ................................... 7-27
B67-9-G4.book 1 ページ ２０１９年７月３１日　水曜日　午後４時４４分

1-2
Sicherheitsinformationen
12
3
4
5
6
7
8
9
10
11
12
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, dass Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.

Viele Unfälle wurden durch Fehler des
Motorradfahrers veru rsacht. Ein typi-
scher Fehler des Fahr ers ist es, in ei-
ner Kurve wegen zu hoher
Geschwindigkeit zu weit heraus getra-
gen zu werden oder Kurven zu schnei-
den (ungenügender Neigungswinkel
im Verhältnis zur Geschwindigkeit).
Halten Sie sich immer an die Ge- schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbedin-
gungen vertretbar ist.
Bevor Sie abbiegen oder die Fahr- spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere
Verkehrsteilnehmer Sie sehen kön-
nen.

Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
Der Fahrer sollte während der Fahrt beide Hände am Lenker und beide
Füße auf den Fußrasten halten, um
Kontrolle über das Motorrad auf-
rechterhalten zu können.
Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Halt egriff, falls vorhan-
den, festhalten und beide Füße auf
den Fußrasten halten. Niemals Mit-
fahrer mitnehmen, welche nicht be-
quem beide Füße auf den
Fußrasten halten können.

Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.

Dieses Motorrad ist ausschließlich auf
Straßenbenutzung ausgelegt. Es ist
nicht für Geländefahrten geeignet.
Schutzkleidung
Bei Motorradunfällen sind Kopfverletzun-
gen die häufigste Ursache von Todesfällen.
Die Benutzung eines Schutzhelms ist der
absolut wichtigste Faktor, um Kopfverlet-
zungen zu verhindern oder zu reduzieren.

Tragen Sie immer einen sicherheits-
geprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre un-
geschützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könnten deshalb eine Gefahr verspätet erken-
nen.

Eine Jacke, schwere Stiefel, Hosen,
Handschuhe usw. helfen dabei, Ab-
schürfungen oder Risswunden zu ver-
hindern oder zu vermindern.

Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln, Fußrasten oder Rädern
verfangen könnten, und Verletzung
oder ein Unfall könnte die Folge sein.

Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.

Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermeiden Sie Kohlenmonoxid-Vergif-
tungen
Auspuffgase enthalten immer Kohlenmono-
xid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
sacht zunächst Kopfsc hmerzen, Schwin-
delgefühl, Benommenheit, Übelkeit,
Verwirrtheit und führt schließlich zum Tod.
Kohlenmonoxid ist ein farbloses, geruch-
und geschmackloses Gas, das vorhanden
sein kann, auch wenn Sie Auspuffgase we-
B67-9-G4.book 2 ページ ２０１９年７月３１日　水曜日　午後４時４４分

3-1
1
23
4
5
6
7
8
9
10
11
12
Besondere Merkmale
GAU74041
TempomatDieses Modell ist mit einem Tempomaten
ausgestattet, um eine eingestellte Ge-
schwindigkeit konstant zu halten.
Der Tempomat funktioniert nur beim Fahren
im 4., 5. oder 6. Gang und mit einer Ge-
schwindigkeit zwischen 50 km/h (31 mi/h)
und 180 km/h (112 mi/h).
WARNUNG
GWA16341

Unsachgemäße Verwendung des
Tempomaten kann zu einem Kont-
rollverlust und, daraus folgend, zu
einem Unfall führen. Aktivieren Sie
den Tempomaten nicht bei dichtem
Verkehr, schlechtem Wetter oder
während der Fahrt auf kurvenrei-
chen, rutschigen, hügeligen, rauen
Straßen oder auf Schotterpisten.

Wenn das Fahrzeug bergauf oder
bergab fährt, kann der Tempomat
möglicherweise die eingestellte Ge-
schwindigkeit nicht konstant hal-
ten.

Um eine unbeabsichtigte Aktivie-
rung des Tempomaten zu verhin-
dern, schalten Sie ihn aus, wenn er
nicht verwendet wird. Vergewissern
Sie sich, dass die Tempomat-Kont-rollleuchte “ ” aus ist. Aktivieren und einstellen des Tempo-
maten
1. Den auf der linken Seite des Lenkers befindlichen Tempomat-Hauptschalter “ ” drücken. Die Tempomat-Kontroll-
leuchte “ ” leuchtet auf.
2. Die “SET–”-Seite des Tempomat-Ein-
stellschalters drücken, um den Tem-
pomaten zu aktivieren. Die aktuelle
Geschwindigkeit wird nun zur einge-
stellten Geschwindigkeit. Die Tempo-
mat-Einstellungsleuchte “SET”
leuchtet.
Anpassung der eingestellten Ge-
schwindigkeit
Drücken Sie, während der Tempomat in Be-
trieb ist, die “RES+”-Seite des Tempo-
mat-Einstellschalters, um die eingestellte
Geschwindigkeit zu erhöhen, oder die
“SET–”-Seite, um die eingestellte Ge-
schwindigkeit zu verringern.
HINWEISEinmaliges Drücken des Tempomat-Ein-
stellschalters verändert die Geschwindig-
keit stufenweise um jeweils ca. 2.0 km/h
(1.2 mi/h). Konstantes Drücken der “RES+”-
oder “SET–”-Seite des Tempomat-Einstell-
schalters erhöht oder verringert die Ge-
schwindigkeit fortlaufend, bis der Schalterlosgelassen wird.
Sie können die Geschwindigkeit auch ma-
nuell durch Gasgeben erhöhen. Nachdem
Sie beschleunigt haben, können Sie die
1. Tempomat-Einstellungsleuchte “SET”
2. Tempomat-Kontrollleuchte “ ”
1. Tempomat-Einstellschalter “RES+/SET–”
2. Tempomat-Hauptschalter “ ”
12
R ESSE T
PAS
S
TC S
SELECT
2 1
B67-9-G4.book 1 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-5
1
2
34
5
6
7
8
9
10
11
12
Multifunktionsmesser -Einheit verwendet.
(Siehe Seite 4-8.)
GAU73931
Antriebsmodus-Schalter “MODE”
Eine Beschreibung des Antriebsmodus fin-
den Sie auf Seite 3-3.
GAU4939G
Kontrollleuchten und
Warnleuchten
GAU11032
Blinker-Kontrollleuchten “ ” und “ ”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59962
Öldruck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte kurz ausgehen und dann wieder auf-
leuchten und weiterleuchten bis zum Star-
ten des Motors.
Wenn die Warnleuchte mit dem Drehen des
Schlüssels in die Stellung “ON” nicht auf-
leuchtet, den elektrischen Stromkreis von
einem Yamaha-Händler prüfen lassen.
1. Motorstörungs-Warnleuchte “ ”
2. Kühlflüssigkeitstemperatur-Warnleuchte “”
3. Leerlauf-Kontrollleuchte “ ”
4. Fernlicht-Kontrollleuchte “ ”
5. Linke Blinker-Kontrollleuchte “ ”
6. Lenkungsdämpfer-Warnleuchte “ ”
7. Öldruck-Warnleuchte “ ”
8. Anzeigeleuchte des Wegfahrsperren-Systems “ ”
9. Kontrollleuchte für das Traktionskontrollsystem “ ”
10.Tempomat-Einstellungsleuchte “SET”
11.Schaltanzeigeleuchte
12.Rechte Blinker-Kontrollleuchte “ ”
13.Tempomat-Kontrollleuchte “ ”
14.ABS-Warnleuchte “ ”
567 9 810
11
12
13
14
4
3
2
1
ABS
B67-9-G4.book 5 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-6
1
2
345
6
7
8
9
10
11
12
ACHTUNG
GCA21210
Wenn die Warnleuchte bei laufendem
Motor aufleuchtet, sofort den Motor aus-
schalten und den Öls tand prüfen. Falls
der Ölstand unter dem Minimalstand
liegt, Öl der empfohlenen Sorte bis zum
vorgeschriebenen Stand nachfüllen.
Wenn die Öldruck-Warnleuchte dauer-
haft leuchtet, obwohl der Ölstand kor-
rekt ist, sofort den Motor ausschalten
und das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen las-sen.HINWEISWenn die Warnleuchte nach dem Starten
des Motors nicht verlischt, den Motoröl-
stand prüfen und Motoröl bei Bedarf nach-
füllen. (Siehe Seite 7-10.)
Wenn die Warnleuchte nach dem Nachfül-
len von Motoröl weiterleuchtet, das Fahr-
zeug von einem Yamaha-Händler prüfenlassen.
GAU74073
Tempomat-Kontrollleuchten “ ”/“SET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-1.)
HINWEISBeim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Tritt dies nicht ein, las-
sen Sie das Fahrzeug von einemYamaha-Händler kontrollieren.
GAU11448
Kühlflüssigkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht
erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen. HINWEIS
Bei Fahrzeugen mit Kühlerlüfter schal-
tet (schalten) sich der (die) Kühlerlüfter
je nach Kühlflüssigkeitstemperatur im
Kühler automatisch ein oder aus.

Bei Überhitzung des Motors, sieheSeite 7-36 für weitere Anweisungen.
ACHTUNG
GCA10022
Bei Überhitzung darf der Motor nichtweiter betrieben werden.
GAU73172
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das
On-Board-Diagnosesys tem von einer
Yamaha-Fachwerkstatt überprüfen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie nicht
erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
GAU69892
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt. (Siehe Seite 4-18.)
ABS
B67-9-G4.book 6 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-7
1
2
34
5
6
7
8
9
10
11
12
HINWEISFalls die Leuchte überhaupt nicht aufleuch-
tet, oder wenn die Leuchte nach Erreichen
einer Geschwindigkeit von 10 km/h (6 mi/h)
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-sen.
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die
Warnleuchte überhaupt nicht aufleuch-
tet, bremsen Sie mit besonderer Vor-
sicht, um ein mögliches Blockieren der
Räder während einer Notbremsung zu
vermeiden. Lassen Sie das das Brems-
system und die Stromkreise sobald wie
möglich von einer Yamaha-Fachwerk-statt überprüfen.
GAU74082
Kontrollleuchte für das Traktionskont-
rollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet
diese Kontrollleuchte.
HINWEISBeim Starten des Fahr zeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstattkontrollieren lassen.
GAU74100
Lenkungsdämpfer-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Lenkungsdämpfer ein Problem erkannt
wird. In diesem Fall das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in Stel-
lung “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU74091
Schaltanzeigeleuchte
Diese Anzeigeleuchte kann so eingestellt
werden, dass sie sich bei gewählten Motor-
drehzahlen ein- und ausschaltet. (Siehe
Seite 4-15.)HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstattkontrollieren lassen.
GAU73120
Anzeigeleuchte des Wegfahrsper-
ren-Systems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, blinkt die Anzeigeleuchte kontinuier-
lich, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24
Stunden hört die Anzeigeleuchte auf zu
blinken. Das Wegfahrs perren-System ist je-
doch immer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
B67-9-G4.book 7 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-17
1
2
34
5
6
7
8
9
10
11
12
GAU76301

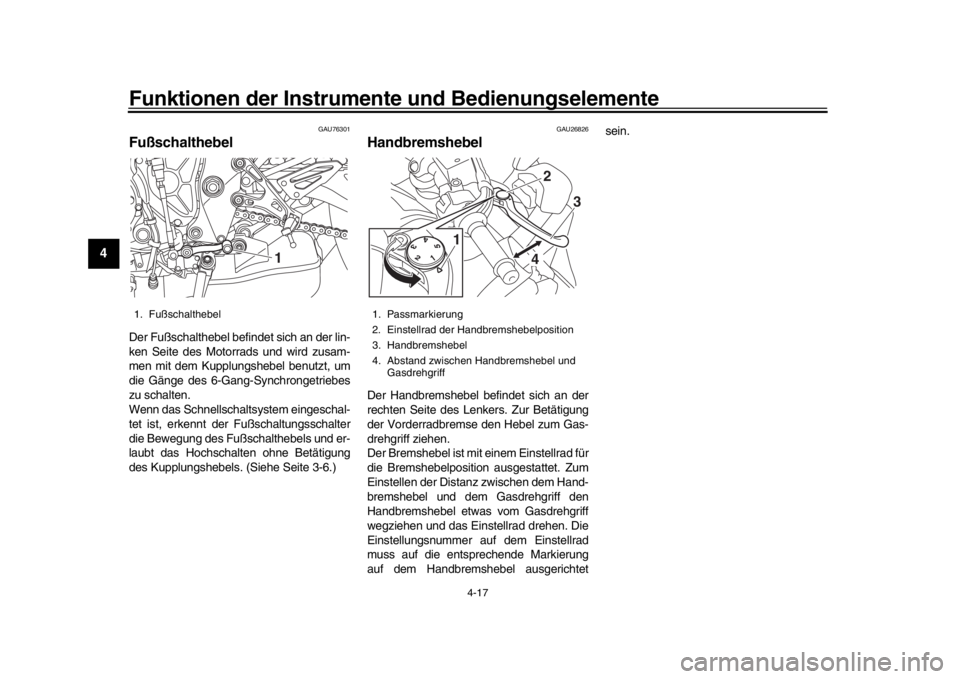

FußschalthebelDer Fußschalthebel befindet sich an der lin-
ken Seite des Motorrads und wird zusam-
men mit dem Kupplungshebel benutzt, um
die Gänge des 6-Gang-Synchrongetriebes
zu schalten.
Wenn das Schnellschaltsystem eingeschal-
tet ist, erkennt der Fußschaltungsschalter
die Bewegung des Fußschalthebels und er-
laubt das Hochschalten ohne Betätigung
des Kupplungshebels. (Siehe Seite 3-6.)
GAU26826
HandbremshebelDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad für
die Bremshebelposition ausgestattet. Zum
Einstellen der Distanz zwischen dem Hand-
bremshebel und dem Gasdrehgriff den
Handbremshebel etwas vom Gasdrehgriff
wegziehen und das Einstellrad drehen. Die
Einstellungsnummer auf dem Einstellrad
muss auf die entsprechende Markierung
auf dem Handbremshebel ausgerichtet sein.
1. Fußschalthebel
1
1. Passmarkierung
2. Einstellrad der Handbremshebelposition
3. Handbremshebel
4. Abstand zwischen Handbremshebel und
Gasdrehgriff
4
1 2
3
B67-9-G4.book 17 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-18
1
2
345
6
7
8
9
10
11
12
GAU12944
FußbremshebelDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU63040
ABSDas Antiblockiersyst em (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis fü r Vorder- und Hinter-
radbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Bremswir-
kung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen der Fahrge-
schwindigkeit entsprechend ausrei-
chenden Sicherheitsabstand wahren.
Das ABS vermag nur lange Brems-
wege zu verkürzen.

Auf bestimmten Fahrbahnoberflä-
chen, zum Beispiel auf unbefestig-
ten Straßen oder auf
Schotterpisten, kann der Brems-
weg mit ABS sogar länger sein alsohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den konventionellen Bremsvorgang wechseln
lässt.
HINWEIS
Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr er-
reicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was
jedoch kein Anzeichen für eine Stö-
rung ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an IhreYamaha-Fachwerkstatt.
ACHTUNG
GCA20100
Vorsichtig vorgehen, um den Radsensor
oder Radsensor-Rotor nicht zu beschä-
digen; ansonsten kann es zu einer Fehl-
1. Fußbremshebel
1
B67-9-G4.book 18 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-19
1
2
34
5
6
7
8
9
10
11
12
funktion des ABS kommen.
GAU13076
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den
Schlüssel in das Tankschloss stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluss kann nun abge-
nommen werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nurin der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eineBrandgefahr.
1. Sensor-Rotor vorn
2. Vorderrad-Sensor
1. Sensor-Rotor hinten
2. Hinterrad-Sensor
2
12
1
1. Tankschlossabdeckung
2. Aufschließen.
1
2
B67-9-G4.book 19 ページ ２０１９年７月３１日　水曜日　午後４時４４分

Funktionen der Instrumente und Bedienungselemente
4-25
1
2
34
5
6
7
8
9
10
11
12
GAU74241
Federbein einstellenDieses Modell ist mit einstellbarer Federung
ausgestattet. Die Federvorspannung , Zug-
stufendämpfung, Druckstufendämpfung bei
schneller Einfederung und Druckstufen-
dämpfung bei langsamer Einfederung kann
eingestellt werden.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Mi nimaleinstellungengedreht werden.
Federvorspannung
1. Die Kontermutter lockern.
2. Zum Erhöhen der Federvorspannung (Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum
Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
Die Einstellung der Federvorspannung
wird durch Messung von Abstand A
bestimmt. Je größer Abstand A ist,
desto höher ist die Federvorspannung;
je kleiner Abstand A ist, desto geringer
ist die Federvorspannung.

Für die Einstellung den Spezial-
schlüssel aus dem zusätzlichen Bordwerkzeug verwenden.
3. Die Kontermutter vorschriftsmäßigfestziehen. ACHTUNG: Die Konter-
mutter stets mit dem vorgeschrie-
benen Anzugsmoment gegen den
Einstellring festziehen.
[GCA22760]
Zugstufendämpfung
Zum Erhöhen der Zugstufendämpfung
(Dämpfung härter) die Einstellschraube in
Richtung (a) drehen. Zum Verringern der
Zugstufendämpfung (Dämpfung weicher)
die Einstellschraube in Richtung (b) drehen.
1. Federvorspannring
2. Kontermutter
3. Spezialschlüssel
1. Abstand A
(a) (b)1
2
3
1
Federvorspannung:
Minimal (weich):Abstand A = 77.5 mm (3.05 in)
Standard:
Abstand A = 81.5 mm (3.21 in)
Maximal (hart): Abstand A = 85.5 mm (3.37 in)
Anzugsmoment: Kontermutter:
25 N·m (2.5 kgf·m, 18 lb·ft)
B67-9-G4.book 25 ページ ２０１９年７月３１日　水曜日　午後４時４４分
