YAMAHA MT-10 2020 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2020, Model line: MT-10, Model: YAMAHA MT-10 2020Pages: 108, PDF Dimensioni: 9.29 MB
Page 61 of 108

Manutenzione e regolazione periodiche
7-4
1
2
3
4
5
678
9
10
11
12
7* Sistema
d’induzione aria Controllare che la valvola
interdizione aria, la valvola a
lamelle ed il tubo non siano
danneggiati.
Sostituire le parti danneggiate, se necessario.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H4.book 4 ページ 2019年7月31日 水曜日 午後5時18分
Page 62 of 108

Manutenzione e regolazione periodiche
7-5
1
2
3
4
5
67
8
9
10
11
12
HAU71352
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Controllo
diagnostico del
sistema Eseguire l’ispezi
one dinamica con
lo strumento diagnostico Yamaha.
Controllare i codici di errore.
2 * Elemento filtrante Sostituire. Ogni 40000 km (24000 mi)
3Frizione Controllare il funzionamento.
Regolare.
4 * Freno anteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno.
5 * Freno posteriore Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
Se necessario, sostituire le pastiglie freno.
6*Tubi freni Controllare se vi sono
fessurazioni o danneggiamenti.
Sostituire. Ogni 4 anni
7 * Liquido freni Cambiare. Ogni 2 anni
8*Ruote Controllare il disassamento e
danneggiamenti.
Sostituire se necessario.
9 * Pneumatici Controllare la profondità
battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
B67-9-H4.book 5 ページ 2019年7月31日 水曜日 午後5時18分
Page 63 of 108

Manutenzione e regolazione periodiche
7-6
1
2
3
4
5
678
9
10
11
12
10 * Cuscinetti ruote Controllare che il cuscinetto non
sia allentato o danneggiato.
11 * Cuscinetti perno di
guida forcellone Controllare il funzionamento ed
un gioco eccessivo.
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
12 Catena di
trasmissione Controllare la tensione,
l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato il motociclo e averlo guidato nella
pioggia o in zone umide
13 * Cuscinetti dello
sterzo Controllare che i gruppi dei
cuscinetti non siano allentati.
Riempire moderatamente con grasso a base di sapone di litio.
14 * Parastrappi dello
sterzo Controllare il funzionamento e
l’assenza di perdite di olio.
15 * Fissaggi della parte
ciclistica Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati
correttamente.
16 Perno di rotazione
leva freno Lubrificare con grasso al silicone.
17 Perno di rotazione
del pedale freno Lubrificare con grasso a base di
sapone di litio.
18 Perno di rotazione
leva frizione Lubrificare con grasso a base di
sapone di litio.
19 Perno di rotazione
del pedale cambio Lubrificare con grasso a base di
sapone di litio.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H4.book 6 ページ 2019年7月31日 水曜日 午後5時18分
Page 64 of 108

Manutenzione e regolazione periodiche
7-7
1
2
3
4
5
67
8
9
10
11
12
20 Cavalletto laterale Controllare il funzionamento.
Lubrificare con grasso a base di
sapone di litio.
21 * Interruttore
cavalletto laterale Controllare il funzionamento e, se
necessario, sostituire.
22 * Forcella Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario.
23 * Assieme
ammortizzatore Controllare il funzionamento e
l’assenza di perdite di olio.
Sostituire se necessario.
24 * Perni di guida del
braccio
cinematismo e del
braccio di
collegamento della
sospensione
posteriore Controllare il funzionamento.
25 Olio motore Cambiare (scaldare il motore
prima del drenaggio).
Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo.
26 Cartuccia filtro olio
27 * Sistema di
raffreddamento Controllare il livello del liquido
refrigerante e l’assenza di perdite
di olio nel veicolo.
Cambiare. Ogni 3 anni
28 * Sistema EXUP Controllare il funzionamento, il
gioco del cavo e la posizione della
puleggia.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H4.book 7 ページ 2019年7月31日 水曜日 午後5時18分
Page 65 of 108

Manutenzione e regolazione periodiche
7-8
1
2
3
4
5
678
9
10
11
12
HAU72800
NOTA
Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia mo nouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento del filtro dell’ari a se si percorrono zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, correggere il livello liquido freni.
Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni. Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
29 * Interruttori del freno
anteriore e del freno
posteriore Controllare il funzionamento.
30 * Parti in movimento
e cavi Lubrificare.
31 * Corpo manopola
acceleratore e cavo Controllare il funzionamento e il
gioco.
Se necessario, regolare il gioco del cavo dell’acceleratore.
Lubrificare il corpo manopola acceleratore e il cavo.
32 * Luci, segnali e
interruttori Controllare il funzionamento.
Regolare il fascio luce.
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B67-9-H4.book 8 ページ 2019年7月31日 水曜日 午後5時18分
Page 66 of 108

Manutenzione e regolazione periodiche
7-9
1
2
3
4
5
67
8
9
10
11
12
HAU67110
Controllo delle candeleLe candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e cont rollarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime- tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
ATTENZIONE
HCA10841
Non utilizzare attrezzi per togliere o per
installare il cappuccio della candela, il
connettore della bobina di accensione
potrebbe danneggiarsi. È possibile che
sia difficile togliere il cappuccio della
candela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per togliere il cappuccio
della candela, basta piegarlo all’indietro
ed in avanti mentre lo si tira; per instal-
larlo, piegarlo all’indietro ed in avanti
mentre lo si spinge.
Candela secondo specifica: NGK/LMAR9E-J

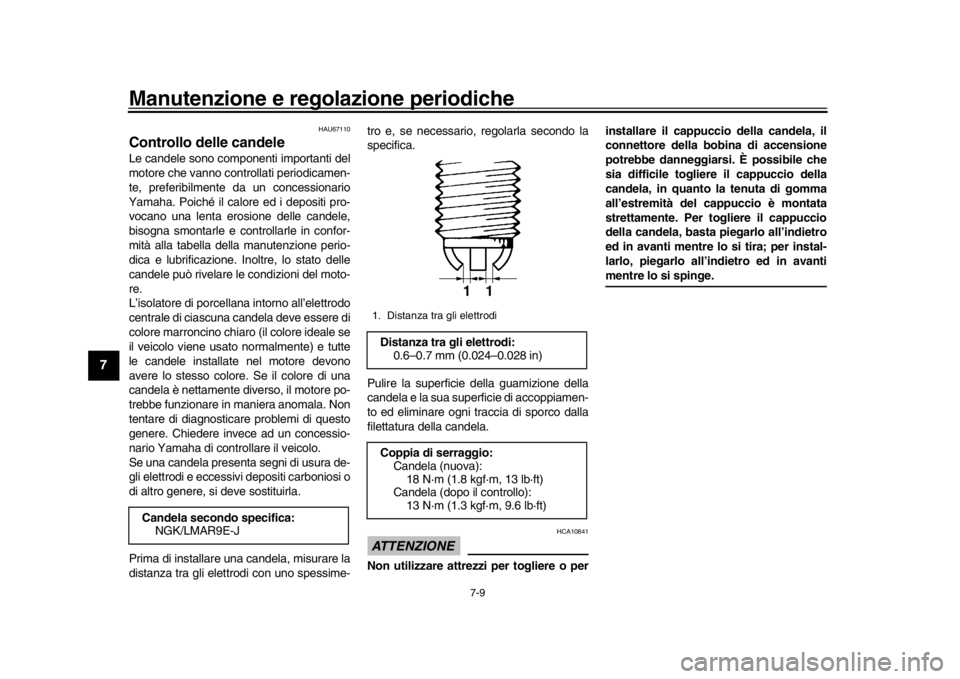

1. Distanza tra gli elettrodiDistanza tra gli elettrodi: 0.6–0.7 mm (0.024–0.028 in)
Coppia di serraggio: Candela (nuova):18 N·m (1.8 kgf·m, 13 lb·ft)
Candela (dopo il controllo):
13 N·m (1.3 kgf·m, 9.6 lb·ft)
1
1
B67-9-H4.book 9 ページ 2019年7月31日 水曜日 午後5時18分
Page 67 of 108

Manutenzione e regolazione periodiche
7-10
1
2
3
4
5
678
9
10
11
12
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a carbo-
ni attivi per evitare lo scarico nell’atmosfera
dei vapori di carburante. Prima di utilizzare
questo veicolo, eseguire i seguenti controlli:
Verificare il collegamento di ciascun tubo.
Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessurati
o danneggiati. Sostituire se danneg-
giata.
Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAU73973
Olio motoreControllare sempre il livello dell’olio motore
prima di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella del-
la manutenzione periodica.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE EN
ERGIA II) o su-
periore.
Accertarsi che non penetrino corpiestranei nel carter.

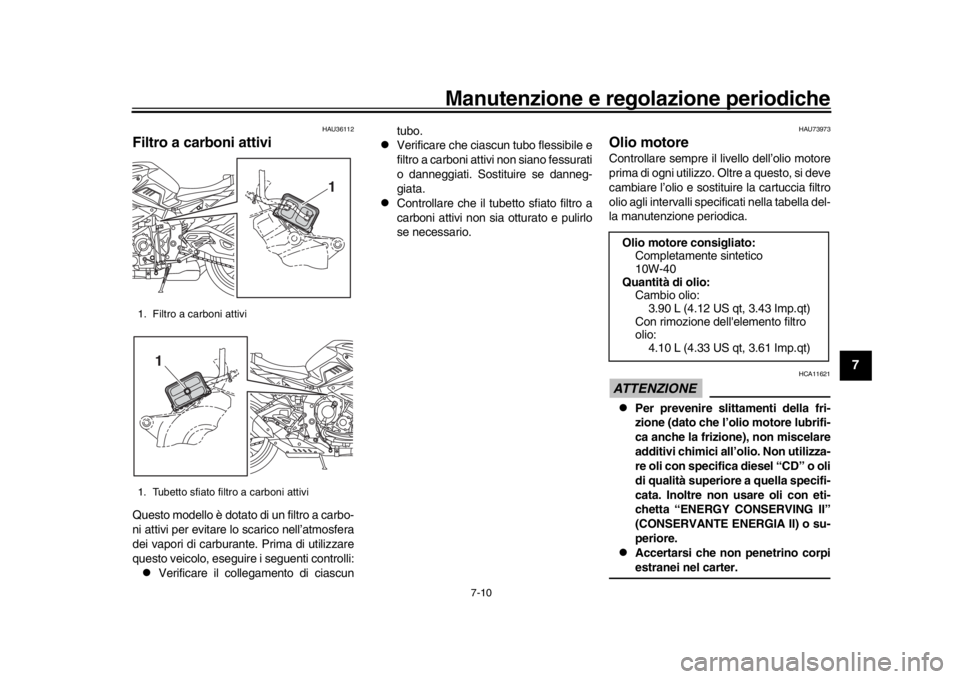

1. Filtro a carboni attivi
1. Tubetto sfiato filtro a carboni attivi
1
1
Olio motore consigliato: Completamente sintetico
10W-40
Quantità di olio: Cambio olio:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Con rimozione dell'elemento filtro
olio: 4.10 L (4.33 US qt, 3.61 Imp.qt)
B67-9-H4.book 10 ページ 2019年7月31日 水曜日 午後5時18分
Page 68 of 108

Manutenzione e regolazione periodiche
7-11
1
2
3
4
5
67
8
9
10
11
12
Per controllare il livello dell’olio motore 1. Dopo il riscaldamento del motore, at-
tendere qualche minuto affinché il li-
vello dell’olio si assesti ai fini di una
lettura precisa.
2. Con il veicolo su una superficie piana, tenerlo in verticale per una lettura pre-
cisa.
3. Controllare il livello dell’olio attraverso l’oblò di ispezione situato in basso sul
lato sinistro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-menti di livello minimo e massimo.
4. Se l’olio motore è pari o inferiore al ri- ferimento livello min., togliere il tappo riempimento olio e aggiungere olio

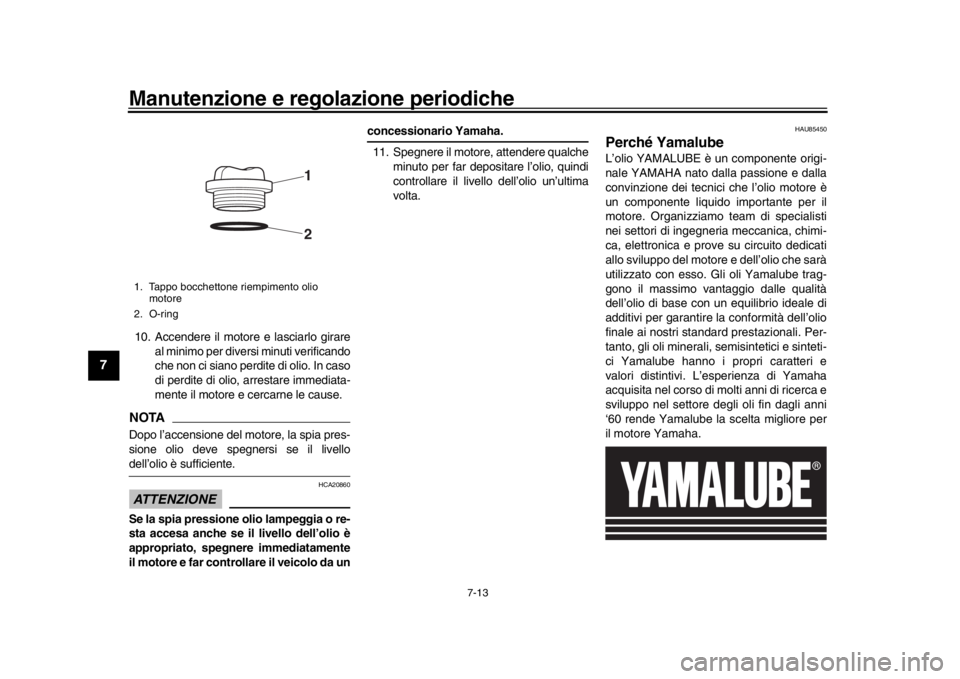

5. Verificare che l’O-ring non sia danneg- giato e sostituirlo, se necessario.
6. Installare il tappo bocchettone riempi-
mento olio motore.

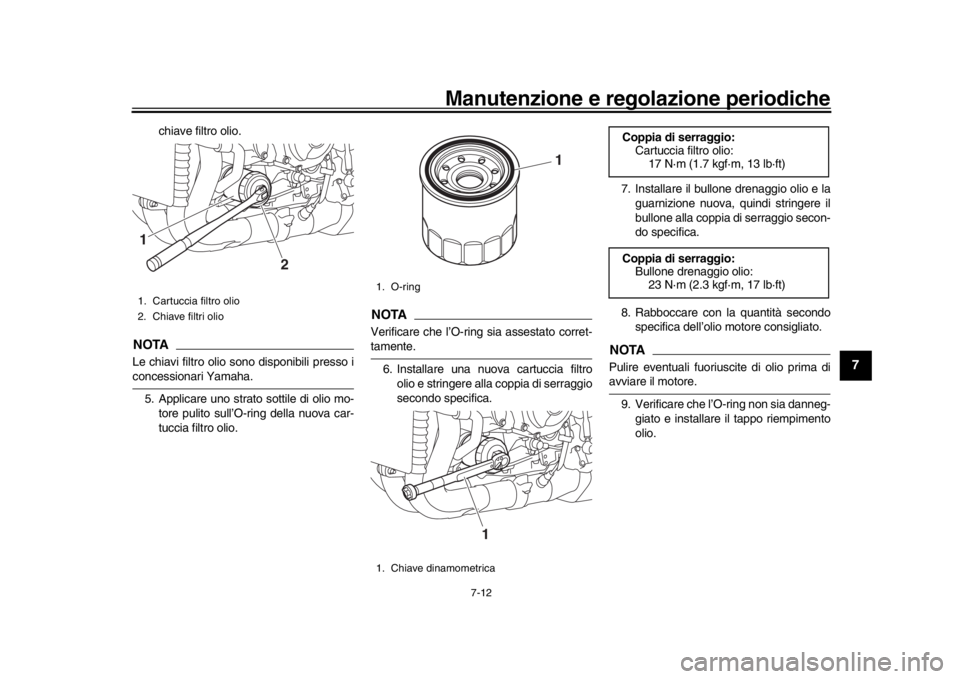

Per cambiare l’olio motore (e il filtro) 1. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 4–6 se non si sostituisce lacartuccia filtro olio.
4. Togliere la cartuccia filtro olio con una
1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
2
1
3
1. Tappo bocchettone riempimento olio motore
2. O-ring
12
1. Tappo bocchettone riempimento olio motore
1. Bullone drenaggio olio
2. Guarnizione
1
12
B67-9-H4.book 11 ページ 2019年7月31日 水曜日 午後5時18分
Page 69 of 108

Manutenzione e regolazione periodiche
7-12
1
2
3
4
5
678
9
10
11
12
chiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso iconcessionari Yamaha. 5. Applicare uno strato sottile di olio mo- tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-tamente.
6. Installare una nuova cartuccia filtro olio e stringere alla coppia di serraggio
secondo specifica. 7. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
8. Rabboccare con la quantità secondo specifica dell’olio motore consigliato.
NOTAPulire eventuali fuoriuscite di olio prima diavviare il motore.
9. Verificare che l’O-ring non sia danneg- giato e installare il tappo riempimento
olio.
1. Cartuccia filtro olio
2. Chiave filtri olio1
2
1. O-ring
1. Chiave dinamometrica
1
1
Coppia di serraggio:Cartuccia filtro olio:17 N·m (1.7 kgf·m, 13 lb·ft)
Coppia di serraggio: Bullone drenaggio olio:
23 N·m (2.3 kgf·m, 17 lb·ft)
B67-9-H4.book 12 ページ 2019年7月31日 水曜日 午後5時18分
Page 70 of 108

Manutenzione e regolazione periodiche
7-13
1
2
3
4
5
67
8
9
10
11
12
10. Accendere il motore e lasciarlo girare al minimo per diversi minuti verificando
che non ci siano perdite di olio. In caso
di perdite di olio, arrestare immediata-
mente il motore e cercarne le cause.NOTADopo l’accensione del motore, la spia pres-
sione olio deve spegnersi se il livellodell’olio è sufficiente.ATTENZIONE
HCA20860
Se la spia pressione olio lampeggia o re-
sta accesa anche se il livello dell’olio è
appropriato, spegnere immediatamente
il motore e far controllare il veicolo da un
concessionario Yamaha.
11. Spegnere il motore, attendere qualche minuto per far depositare l’olio, quindi
controllare il livello dell’olio un’ultima
volta.
HAU85450
Perché YamalubeL’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sinteti-
ci Yamalube hanno i propri caratteri e
valori distintivi. L’esperienza di Yamaha
acquisita nel corso di molti anni di ricerca e
sviluppo nel settore degli oli fin dagli anni
‘60 rende Yamalube la scelta migliore per
il motore Yamaha.
1. Tappo bocchettone riempimento olio motore
2. O-ring
12
B67-9-H4.book 13 ページ 2019年7月31日 水曜日 午後5時18分
