YAMAHA MT-125 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-18
6
NOTA
Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.
A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10902
Os pneus da frente e de trás devem
ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia cau-
sar um acidente.
Certifique-se sempre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.
Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante a
condução.
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)

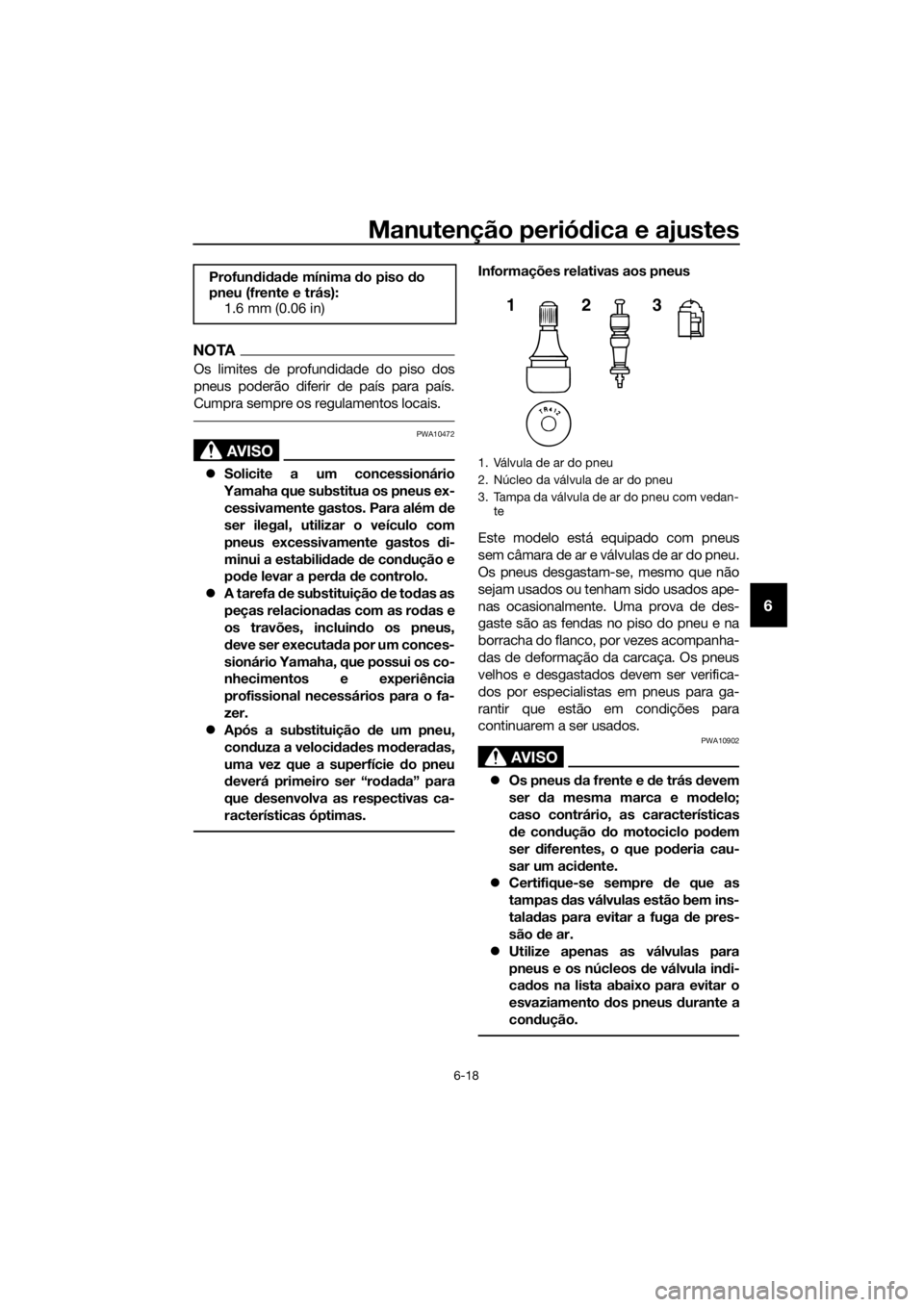

1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedan-
te
123
UBR3P0P0.book Page 18 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-19
6
Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
pneus poderá rebentar a velocida-
des super altas.
Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.
Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.Ajuste sempre a pressão de ar dos
pneus em conformidade com as
condições de utilização.
Pneu da frente:
Ta m a n h o :
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
Pneu de trás:
Ta m a n h o :
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMON
MICHELIN/PILOT STREET
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:
TR412
Núcleo de válvula:
V3002 (de origem)
UBR3P0P0.book Page 19 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-20
6
PAU21963
Rodas de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU22046
Ajuste da folga da alavanca da
embraiagem
Meça a folga da alavanca do travão confor-
me ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
1. Deslize a cobertura de borracha para
trás na alavanca da embraiagem.
2. Desaperte a contraporca.
3. Para aumentar a folga da alavanca da
embraiagem, rode a respectiva cavi-
lha ajustadora na direcção (a). Para re-
duzir a folga da alavanca da
embraiagem, rode a cavilha ajustado-
ra na direcção (b).
NOTA
Se tiver sido possível obter a folga especi-
ficada para a alavanca da embraiagem
conforme descrito acima, ignore os passos
4…7.
4. Rode a cavilha ajustadora na alavanca
da embraiagem totalmente na direc-
ção (a) para desapertar o cabo da em-
braiagem.
5. Desaperte a contraporca situada no
cárter.

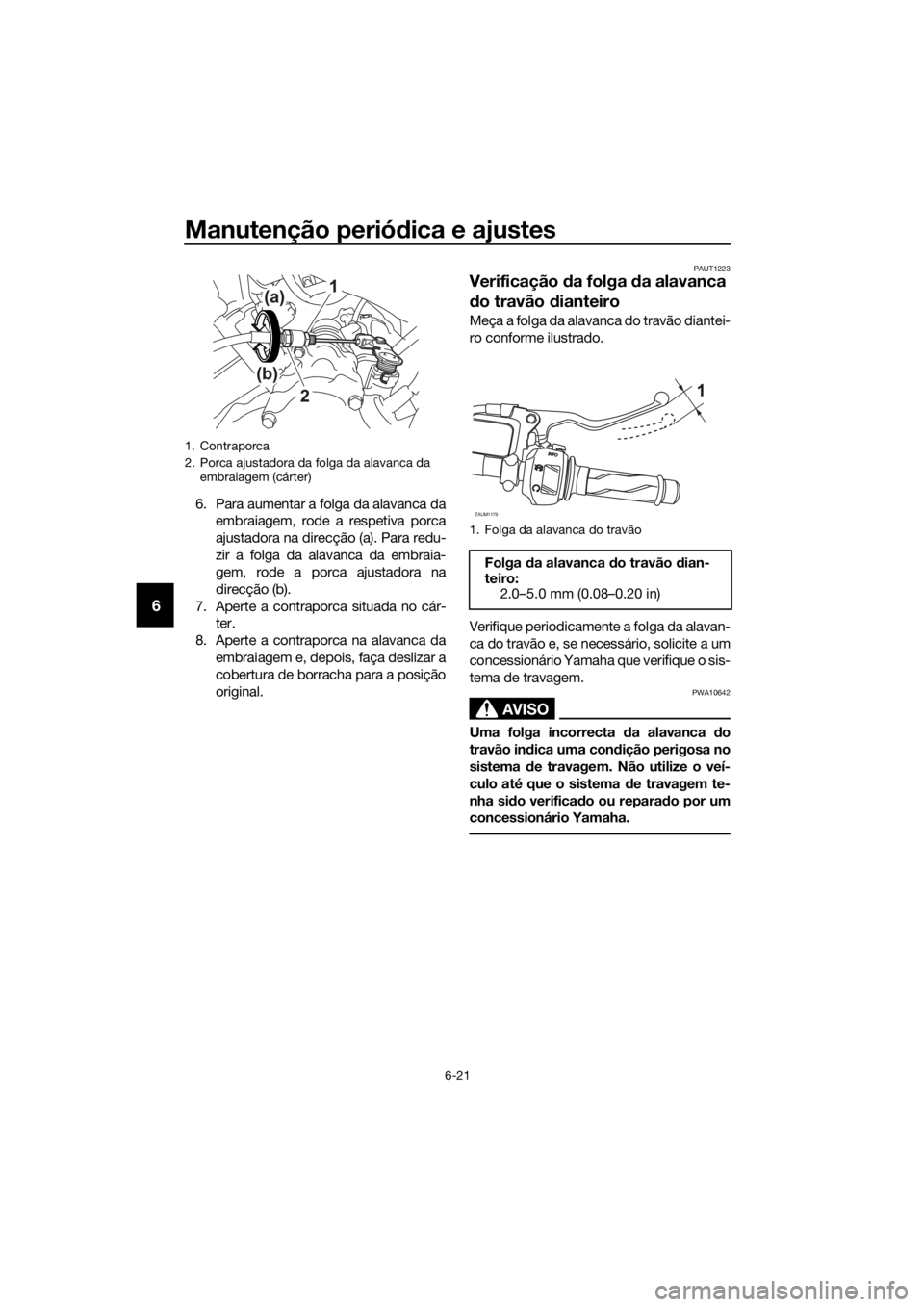

1. Cavilha ajustadora da folga da alavanca da
embraiagem
2. Folga da alavanca da embraiagem
Folga da alavanca da embraiagem:
10.0–15.0 mm (0.39–0.59 in)
UBR3P0P0.book Page 20 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-21
6
6. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva porca
ajustadora na direcção (a). Para redu-
zir a folga da alavanca da embraia-
gem, rode a porca ajustadora na
direcção (b).
7. Aperte a contraporca situada no cár-
ter.
8. Aperte a contraporca na alavanca da
embraiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
PAUT1223
Verificação da folga da alavanca
do travão dianteiro
Meça a folga da alavanca do travão diantei-
ro conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca do travão e, se necessário, solicite a um
concessionário Yamaha que verifique o sis-
tema de travagem.
AVISO
PWA10642
Uma folga incorrecta da alavanca do
travão indica uma condição perigosa no
sistema de travagem. Não utilize o veí-
culo até que o sistema de travagem te-
nha sido verificado ou reparado por um
concessionário Yamaha.
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem (cárter)
1. Folga da alavanca do travão
Folga da alavanca do travão dian-
teiro:
2.0–5.0 mm (0.08–0.20 in)
ZAUM1179
INFOINFO
UBR3P0P0.book Page 21 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-22
6
PAUM1355
Ajuste da folga do pedal do tra-
vão
Meça a folga do pedal do travão conforme
ilustrado.
Verifique periodicamente a folga do pedal
do travão e, se necessário, solicite a um
concessionário Yamaha que a ajuste.
AVISO
PWAM1031
Uma folga incorrecta do pedal do travão
indica uma condição perigosa no siste-
ma de travagem. Não utilize o motociclo
até que o sistema de travagem tenha
sido verificado ou reparado por um con-
cessionário Yamaha.
PAUM3541
Interruptores das luzes dos tra-
vões
Para modelos com sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca
ajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
Para modelos sem sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que verifique
os interruptores da luz do travão.

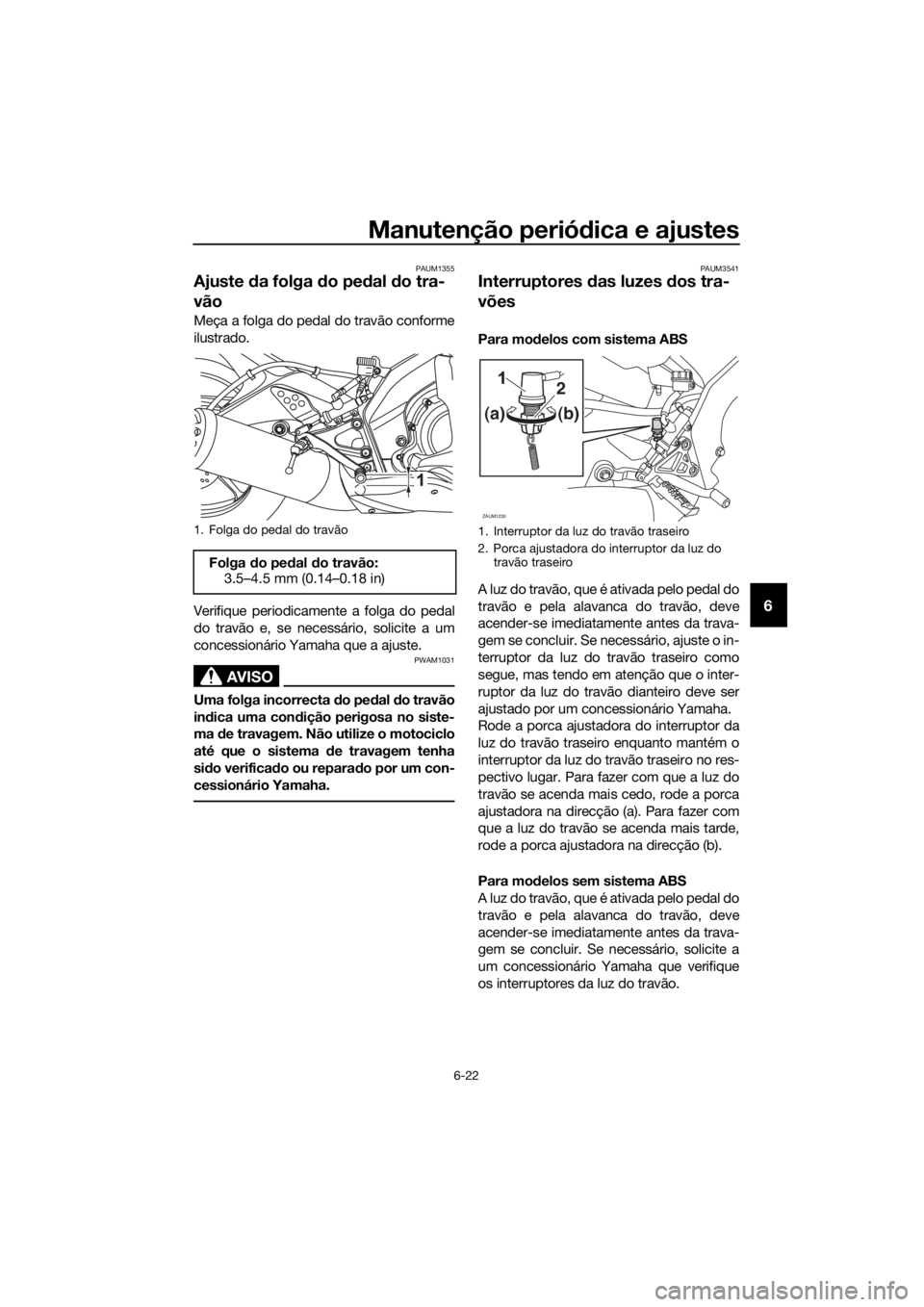

1. Folga do pedal do travão
Folga do pedal do travão:
3.5–4.5 mm (0.14–0.18 in)
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do
travão traseiro
ZAUM1230
2
(a)(b)
UBR3P0P0.book Page 22 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-23
6
PAU22393
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22421Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicado-
ra de desgaste, que lhe permite verificar o
respectivo desgaste sem ter de desmontar
o travão. Para verificar o nível de desgaste
da pastilha do travão, verifique a ranhura
indicadora de desgaste. Caso uma pastilha
do travão se tenha gasto até ao ponto em
que a ranhura indicadora de desgaste te-
nha quase desaparecido, solicite a um
concessionário Yamaha que substitua as
pastilhas do travão como um conjunto.
PAU22501Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
1.5 mm (0.06 in), solicite a um concessio-
nário Yamaha que substitua as pastilhas
como um conjunto.

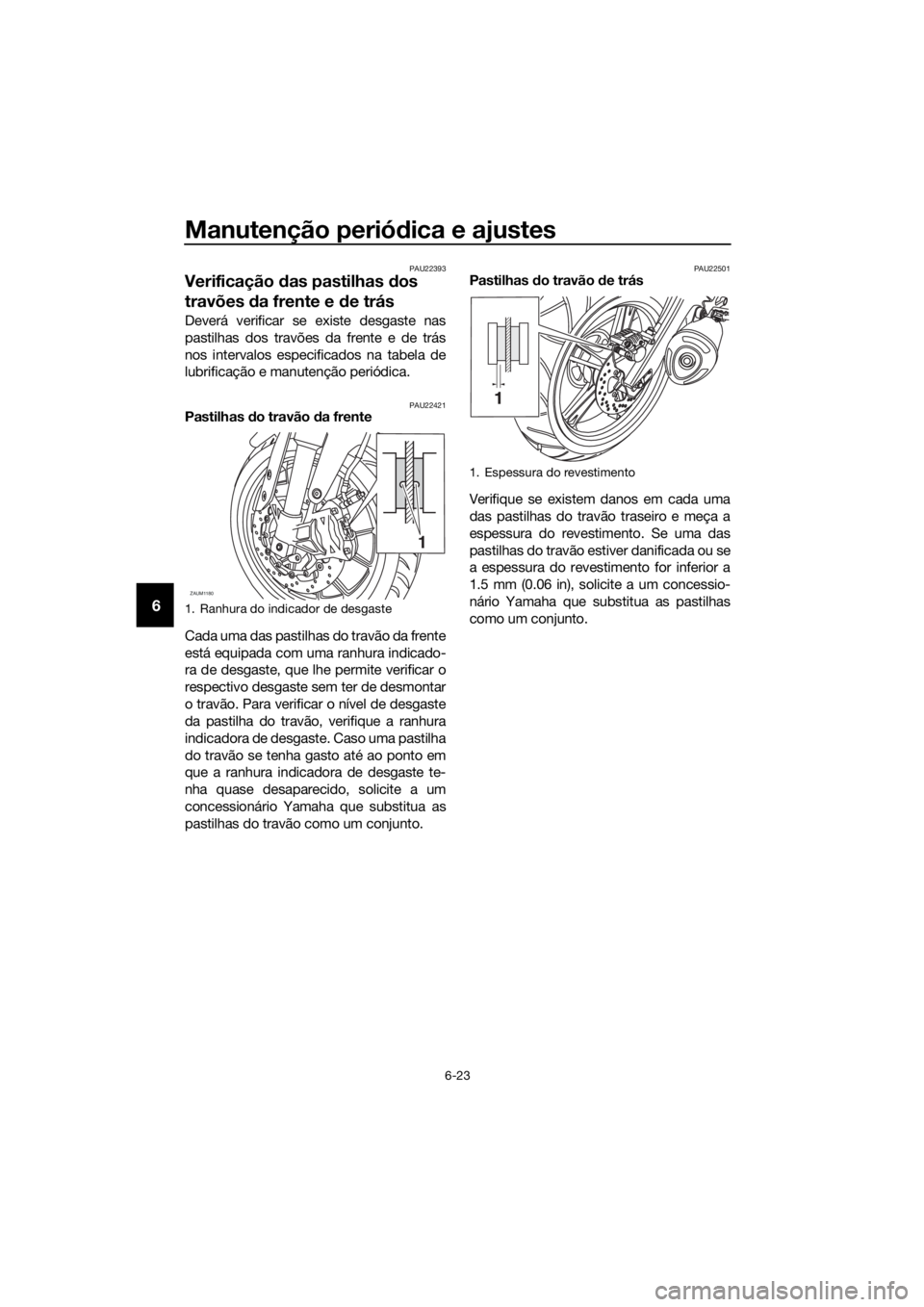

1. Ranhura do indicador de desgaste
ZAUM1180
1
1. Espessura do revestimento
UBR3P0P0.book Page 23 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-24
6
PAU40262
Verificação do nível de líquido
dos travões
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.

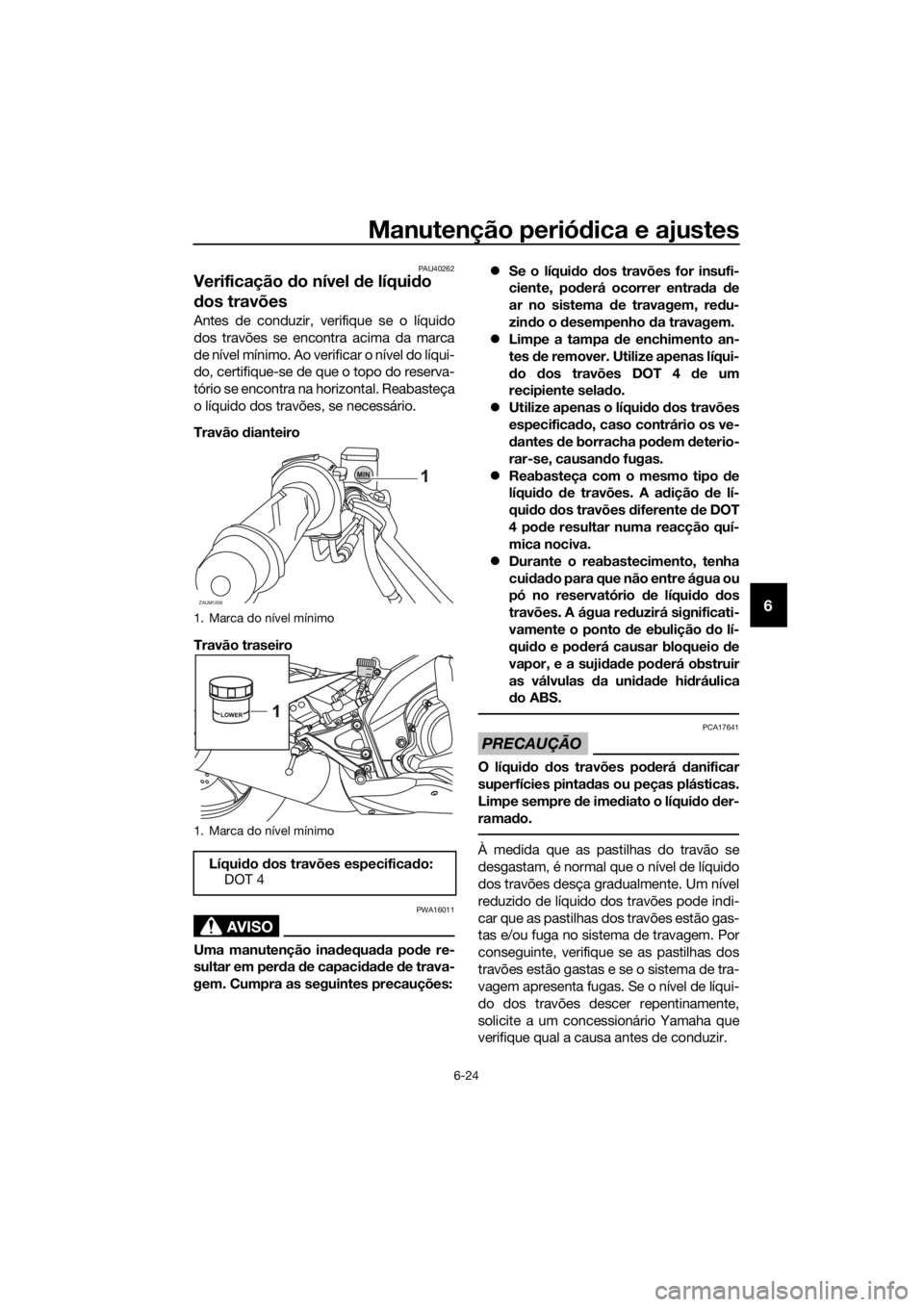

Travão dianteiro
Travão traseiro
AVISO
PWA16011
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de
ar no sistema de travagem, redu-
zindo o desempenho da travagem.
Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.
Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente d
e DOT
4 pode resultar numa reacção quí-
mica nociva.
Durante o reabastecimento, tenha
cuidado para que não entre água ou
pó no reservatório de líquido dos
travões. A água reduzirá significati-
vamente o ponto de ebulição do lí-
quido e poderá causar bloqueio de
vapor, e a sujidade poderá obstruir
as válvulas da unidade hidráulica
do ABS.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
1. Marca do nível mínimo
1. Marca do nível mínimo
Líquido dos travões especificado:
DOT 4
ZAUM1209
I
NFOI
NFO
UBR3P0P0.book Page 24 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-25
6
PAU22733
Mudança do líquido dos travões
Solicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.
Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22762
Folga da corrente de transmis-
são
A folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAUM3551Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la-
teral.
NOTA
Ao verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter
qualquer tipo de carga.
2. Mude a transmissão para ponto mor-
to.
3. Meça a folga da corrente de transmis-
são na marca de seta no braço osci-
lante conforme demonstrado na
ilustração.
4. Se a folga da corrente de transmissão
estiver incorreta, ajuste-a do modo
que se segue. Folga da corrente de transmissão:
35.0–45.0 mm (1.38–1.77 in)
1. Folga da corrente de transmissão
ZAUM1233
UBR3P0P0.book Page 25 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-26
6
PAU34318Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra-
porca em ambos os lados do braço
oscilante.
2. Para apertar a corrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em am-
bos os lados do braço oscilante na di-
recção (a). Para desapertar a corrente
de transmissão, rode a cavilha ajusta-
dora em ambos os lados do braço os-
cilante na direcção (b) e empurre a
roda traseira para a frente.
PRECAUÇÃO: Uma folga inadequa-
da da corrente de transmissão so-
brecarregará o motor assim como
outras peças vitais do motociclo e
pode provocar patinagem ou que-
bra da corrente. Para evitar que isto
ocorra, mantenha a folga da cor-
rente de transmissão dentro dos li-
mites especificados.
[PCA10572]
NOTA
Utilizando as marcas de alinhamento situa-
das em ambos os lados do braço oscilante,
certifique-se de que ambas as polias da
corrente de transmissão estão na mesma
posição para obter um correto alinhamento
das rodas.
3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor-
rente de transmissão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
1. Porca do eixo
2. Cavilha ajustadora da folga da corrente de
transmissão
3. Contraporca
4. Marcas de alinhamento
ZAUM1183
Binários de aperto:
Porca do eixo:
85 Nm (8.5 m·kgf, 61 ft·lbf)
Contraporca:
16 Nm (1.6 m·kgf, 12 ft·lbf)
UBR3P0P0.book Page 26 Friday, June 19, 2015 11:52 AM

Manutenção periódica e ajustes
6-27
6
PAU23026
Limpeza e lubrificação da cor-
rente de transmissão
A corrente de transmissão deve ser limpa e
lubrificada nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapida-
mente, especialmente quando conduz o
veículo em áreas poeirentas ou húmidas.
Faça a manutenção da corrente de trans-
missão do seguinte modo:
PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreas
húmidas.
1. Limpe a corrente de transmissão com
querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em
O, não lave a corrente de transmis-
são a vapor, a alta pressão nem
com solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente
de transmissão com lubrificante espe-
cial para correntes de anel de veda-
ção em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11112]PAU23098
Verificação e lubrificação dos
cabos
Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomendado:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UBR3P0P0.book Page 27 Friday, June 19, 2015 11:52 AM
