YAMAHA MT-125 2016 Manuale duso (in Italian)

Pulizia e rimessaggio del motociclo
7-5
7
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
UBR3H0H0.book Page 5 Friday, June 19, 2015 3:48 PM

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:
1950 mm (76.8 in)
Larghezza totale:
745 mm (29.3 in)
Altezza totale:
1025 mm (40.4 in)
Altezza alla sella:
810 mm (31.9 in)
Passo:
1350 mm (53.1 in)
Distanza da terra:
140 mm (5.51 in)
Raggio minimo di sterzata:
2500 mm (98.4 in)
Peso:
Peso in ordine di marcia:
138 kg (304 lb) (MT125)
140 kg (309 lb) (MT125-A)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
124 cm³
Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)
Rapporto di compressione:
11.2 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:
Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
oppure 20W-50Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Ad elemento secco
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Quantità di riserva carburante:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:
5D78 10
Candela/-e:
Produttore/modello:
NGK/CR9E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)
Frizione:
Tipo di frizione:
In bagno d'olio, a dischi multipli
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

Caratteristiche tecniche
8-2
8
Trasmissione:
Rapporto di riduzione primaria:
73/24 (3.042)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria:
48/14 (3.429)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
34/12 (2.833)
2ª:
30/16 (1.875)
3ª:
30/22 (1.364)
4ª:
24/21 (1.143)
5ª:
22/23 (0.957)
6ª:
21/25 (0.840)
Parte ciclistica:
Tipo di telaio:
A semi-doppia culla
Angolo di incidenza:
25.00 gradi
Avancorsa:
89 mm (3.5 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Produttore/modello:
PIRELLI/SPORT DEMON
Produttore/modello:
MICHELIN/PILOT STREET
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Produttore/modello:
PIRELLI/SPORT DEMONProduttore/modello:
MICHELIN/PILOT STREET
Carico:
Carico massimo:
180 kg (397 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Posteriore:
200 kPa (2.00 kgf/cm², 29 psi)
Condizione di carico:
90–180 kg (198–397 lb)
Anteriore:
180 kPa (1.80 kgf/cm², 26 psi)
Posteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17xMT2.75
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17 x MT3.75
Freno anteriore:
Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
UBR3H0H0.book Page 2 Friday, June 19, 2015 3:48 PM

Caratteristiche tecniche
8-3
8
Escursione ruota:
130 mm (5.1 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
114 mm (4.5 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
12N5.5-4A / YUASA
Tensione, capacità:
12 V, 5.5 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina × quantità:
Faro:
12 V, 55.0 W/60.0 W × 1
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
LED
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia problemi al motore:
LEDSpia dell’ABS:
LED (MT125-A)
Fusibile:
Fusibile principale:
20.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
7.5 A
Fusibile dell’accensione:
7.5 A
Fusibile motorino ventola radiatore:
5.0 A
Fusibile della centralina dell’ABS:
10.0 A (MT125-A)
Fusibile del motorino dell’ABS:
30.0 A (MT125-A)
Fusibile del solenoide ABS:
20.0 A (MT125-A)
Fusibile di backup:
10.0 A
UBR3H0H0.book Page 3 Friday, June 19, 2015 3:48 PM

Informazioni al consumatore
9-1
9
HAU40793

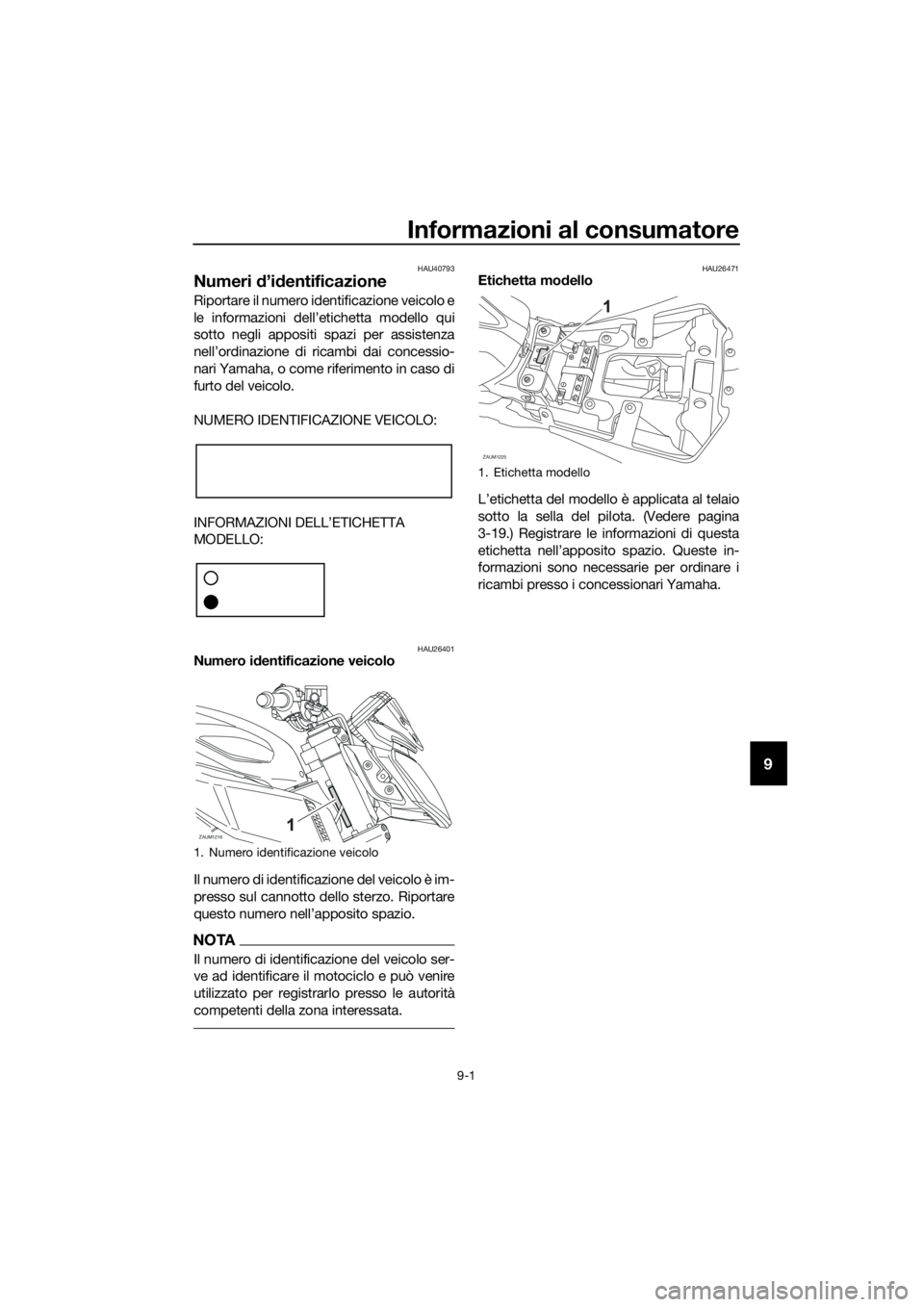

Numeri d’identificazione
Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26471Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-19.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
ZAUM1216
1. Etichetta modello
ZAUM1225
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

10-1
10
Indice analitico
A
ABS (per i modelli ABS) ........................ 3-15
Avviare il motore ..................................... 5-2
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-1
C
Cambi di marcia...................................... 5-3
Candela, controllo................................... 6-9
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-17
Carburante, consigli per ridurne il
consumo............................................... 5-3
Carenature, rimozione e installazione ..... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto laterale ................................. 3-20
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-29
Cavi, controllo e lubrificazione.............. 6-27
Come supportare il motociclo .............. 6-38
Commutatore luce abbagliante/
anabbagliante ..................................... 3-11
Convertitore catalitico........................... 3-18
Cuscinetti ruote, controllo .................... 6-31
E
Elemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-14
Etichetta modello .................................... 9-1
F
Forcella, controllo ................................. 6-30
Fusibili, sostituzione ............................. 6-33
G
Gioco della leva freno anteriore,
controllo.............................................. 6-21
Gioco della leva frizione, regolazione ... 6-20
Gioco della manopola acceleratore,
regolazione ......................................... 6-15
Gioco del pedale freno, regolazione ..... 6-22
Gioco valvole ........................................ 6-16
I
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento......................... 3-12
Interruttore dell’avvisatore acustico ..... 3-12
Interruttore di arresto motore ............... 3-12
Interruttore di segnalazione luce
abbagliante ......................................... 3-11
Interruttore indicatori di direzione ......... 3-12
Interruttore informazioni........................ 3-12
Interruttori luci stop............................... 6-22Interruttori manubrio............................. 3-11
K
Kit attrezzi............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-37
Lampada faro, sostituzione .................. 6-35
Lampada indicatore di direzione,
sostituzione ........................................ 6-37
Lampada luce targa, sostituzione ........ 6-38
Leva freno............................................. 3-14
Leva frizione ......................................... 3-13
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-28
Liquido freni, sostituzione .................... 6-25
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo................ 6-24
Luci di posizione anteriori .................... 6-36
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione,
periodiche ............................................ 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-3
N
Numeri d’identificazione ......................... 9-1
Numero identificazione veicolo .............. 9-1
O
Olio motore ed elemento filtro olio ....... 6-10
P
Parcheggio ............................................. 5-5
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-23
Pedale cambio ..................................... 3-13
Pedale freno ......................................... 3-14
Pedale freno, controllo e
lubrificazione ...................................... 6-29
Perni del forcellone, lubrificazione ....... 6-30
Pneumatici............................................ 6-17
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1
R
Regime del minimo, controllo............... 6-15
Ricerca ed eliminazione guasti............. 6-42
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-4
Ruota, anteriore (per modelli senza
ABS) ................................................... 6-39
Ruota, posteriore (per modelli senza
ABS) ................................................... 6-40
UBR3H0H0.book Page 1 Friday, June 19, 2015 3:48 PM

Indice analitico
10-2
10
Ruote .................................................... 6-20
S
Sella pilota ............................................ 3-19
Sistema d’interruzione circuito
accensione ......................................... 3-20
Spia ABS (per modelli con ABS) ............ 3-3
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia livello carburante ............................ 3-2
Spia luce abbagliante ............................. 3-2
Spia marcia in folle ................................. 3-2
Spie di segnalazione e di
avvertimento ........................................ 3-2
Sterzo, controllo ................................... 6-31
Strumento multifunzione ........................ 3-4
T
Tabelle di ricerca ed eliminazione
guasti ................................................. 6-43
Tappo serbatoio carburante................. 3-16
Tensione della catena .......................... 6-25
V
Verniciatura opaca, prestare
attenzione ............................................ 7-1
UBR3H0H0.book Page 2 Friday, June 19, 2015 3:48 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
PRINTED IN FRANCE
2015.09 (H)
Originalbetriebsanleitung
