Caractéristiques
8-1
8
Dimensions:
Longueur hors tout:
1950 mm (76.8 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout:
1025 mm (40.4 in)
Hauteur de la selle:
810 mm (31.9 in)
Empattement:
1350 mm (53.1 in)
Garde au sol:
140 mm (5.51 in)
Rayon de braquage minimum:
2500 mm (98.4 in)
Poids:
Poids à vide:
138 kg (304 lb) (MT125)
140 kg (309 lb) (MT125-A)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre
Cylindrée:
124 cm³
Alésage × course:
52.0 × 58.6 mm (2.05 × 2.31 in)
Taux de compression:
11.2 : 1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:
Marque recommandée:
YAMALUBE
Type:
SAE 10W-30, 10W-40, 15W-40, 20W-40
ou 20W-50Classification d’huile moteur recommandée:
API Service de type SG et au-delà/JASO
MA
Quantité d’huile moteur:
Sans remplacement de l’élément du filtre à
huile:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Quantité de liquide de refroidissement:
Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type sec
Carburant:
Carburant recommandé:
Essence super sans plomb (essence-
alcool (E10) acceptable)
Capacité du réservoir:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:
Corps de papillon d’accélération:
Repère d’identification:
5D78 10
Bougie(s):
Fabricant/modèle:
NGK/CR9E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
UBR3F0F0.book Page 1 Friday, June 19, 2015 2:23 PM

Caractéristiques
8-2
8
Embrayage:
Type d’embrayage:
Humide, multidisque
Transmission:
Taux de réduction primaire:
73/24 (3.042)
Transmission finale:
Chaîne
Taux de réduction secondaire:
48/14 (3.429)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
34/12 (2.833)
2
e:
30/16 (1.875)
3
e:
30/22 (1.364)
4
e:
24/21 (1.143)
5
e:
22/23 (0.957)
6
e:
21/25 (0.840)
Châssis:
Type de cadre:
Simple berceau dédoublé
Angle de chasse:
25.00 degrés
Chasse:
89 mm (3.5 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricant/modèle:
PIRELLI/SPORT DEMON
Fabricant/modèle:
MICHELIN/PILOT STREET
Pneu arrière:
Type:
Sans chambre (Tubeless)Taille:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricant/modèle:
PIRELLI/SPORT DEMON
Fabricant/modèle:
MICHELIN/PILOT STREET
Charge:
Charge maximale:
180 kg (397 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
180 kPa (1.80 kgf/cm², 26 psi)
Arrière:
200 kPa (2.00 kgf/cm², 29 psi)
Conditions de charge:
90–180 kg (198–397 lb)
Avant:
180 kPa (1.80 kgf/cm², 26 psi)
Arrière:
225 kPa (2.25 kgf/cm², 33 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
17xMT2.75
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
17 x MT3.75
Frein avant:
Type:
Frein monodisque
Commande:
À la main droite
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:
Frein monodisque
Commande:
Au pied droit
Liquide de frein spécifié:
DOT 4
UBR3F0F0.book Page 2 Friday, June 19, 2015 2:23 PM

Caractéristiques
8-3
8
Suspension avant:
Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
130 mm (5.1 in)
Suspension arrière:
Type:
Bras oscillant (suspension à liaison)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
114 mm (4.5 in)
Partie électrique:
Tension du système électrique:
12 V
Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:
12N5.5-4A / YUASA
Voltage, capacité:
12 V, 5.5 Ah
Phare:
Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule ×
quantité:
Phare:
12 V, 55.0 W/60.0 W × 1
Stop/feu arrière:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
LED
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LEDTémoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED (MT125-A)
Fusible:
Fusible principal:
20.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
7.5 A
Fusible d’allumage:
7.5 A
Fusible du moteur du ventilateur de radiateur:
5.0 A
Fusible du bloc de commande ABS:
10.0 A (MT125-A)
Fusible du moteur ABS:
30.0 A (MT125-A)
Fusible du solénoïde d’ABS:
20.0 A (MT125-A)
Fusible de sauvegarde:
10.0 A
UBR3F0F0.book Page 3 Friday, June 19, 2015 2:23 PM

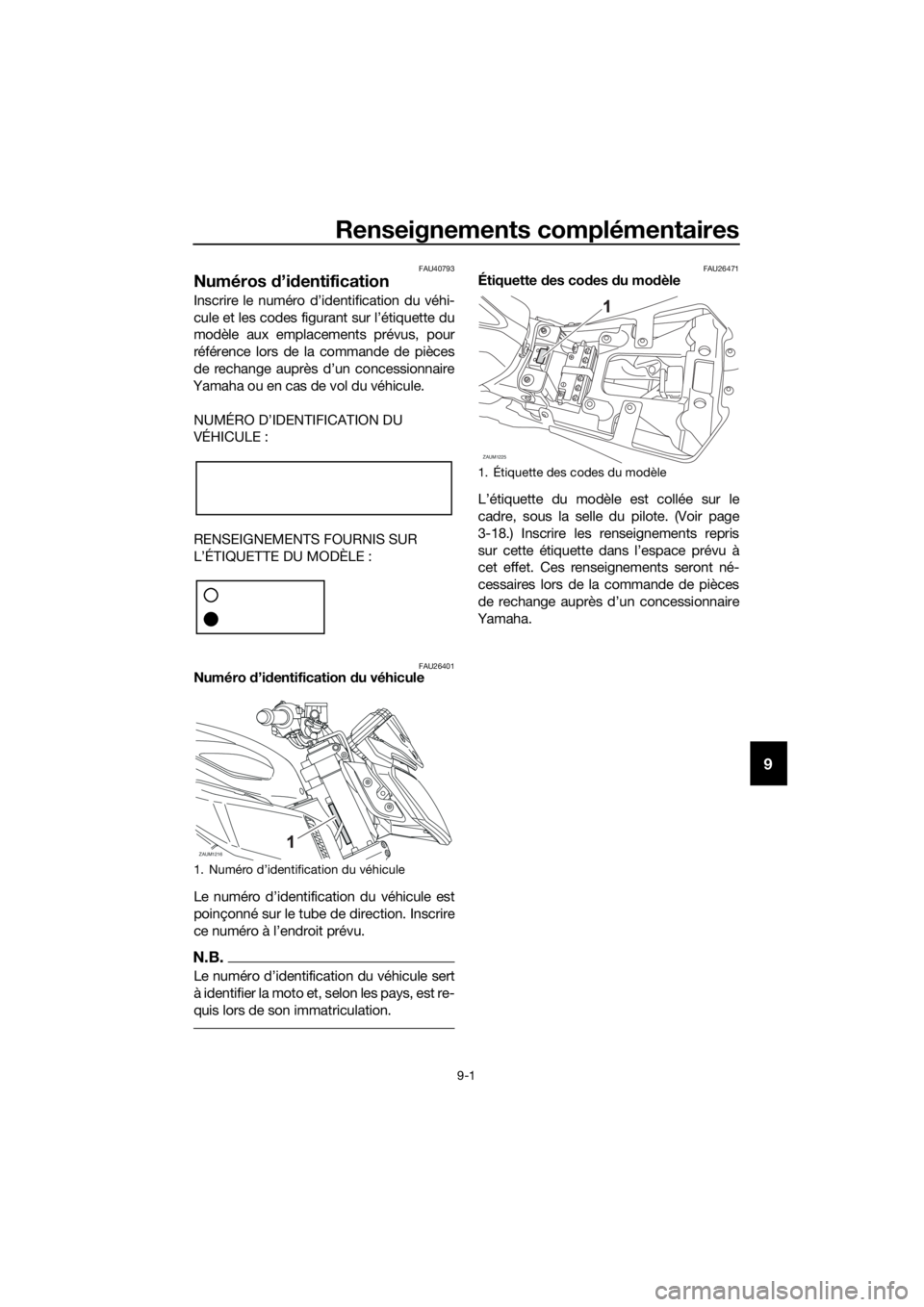

Renseignements complémentaires
9-1
9
FAU40793
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour
référence lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.
N.B.

à identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26471Étiquette des codes du modèle
L’étiquette du modèle est collée sur le
cadre, sous la selle du pilote. (Voir page
3-18.) Inscrire les renseignements repris
sur cette étiquette dans l’espace prévu à
cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces
de rechange auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
ZAUM1216
1. Étiquette des codes du modèle
ZAUM1225
