YAMAHA MT-125 2016 Notices Demploi (in French)

Entretiens et réglages périodiques
6-29
6
FAU23144
Contrôle et lubrification des le-
viers de frein et d’embrayage
Contrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
FAU23185
Contrôle et lubrification de la pé-
dale de frein
Contrôler le fonctionnement de la pédale
de frein avant chaque départ et lubrifier l’ar-
ticulation de la pédale quand nécessaire.
Lubrifiants recommandés :
Levier de frein :
Graisse silicone
Levier d’embrayage :
Graisse à base de savon au li-
thium
ZAUM1184
INFOINFO
Lubrifiant recommandé:
Graisse à base de savon au lithium
ZAUM1234
UBR3F0F0.book Page 29 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-30
6
FAU23203
Contrôle et lubrification de la bé-
quille latérale
Contrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un
concessionnaire Yamaha. Une béquille
latérale déployée risque de toucher le
sol et de distraire le pilote, qui pourrait
perdre le contrôle du véhicule.
FAUM1653
Lubrification des pivots du bras
oscillant
Faire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé:
Graisse à base de savon au lithium
ZAUM1211
Lubrifiant recommandé:
Graisse à base de savon au lithium
UBR3F0F0.book Page 30 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-31
6
FAU23273
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23285
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Soulever la roue avant. (Voir page
6-39.) AVERTISSEMENT ! Pour évi-
ter les accidents corporels, caler
solidement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un
concessionnaire Yamaha.
ZAUM1212
YA M A H A
ZAUM1213
UBR3F0F0.book Page 31 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-32
6
FAU23292
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU23315
Batterie
Une batterie mal entretenue se corrodera et
se déchargera rapidement. Il faut contrôler
le niveau d’électrolyte, la connexion des
câbles de batterie et le cheminement de la
durite de mise à l’air avant chaque départ et
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
AVERTISSEMENT
FWA10771
L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abondamment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.
YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.
Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un endroit clos.
Veiller à ne pas renverser d’électro-
lyte de batterie sur la chaîne de
transmission, car cela pourrait l’af-
faiblir et réduire sa durée de ser-
vice, ce qui pourrait également se
traduire par un accident.
TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
UBR3F0F0.book Page 32 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-33
6
Contrôle du niveau d’électrolyte
1. Placer le véhicule sur un plan de ni-
veau et veiller à ce qu’il soit dressé à
la verticale.
N.B.


lyte.
2.
batterie.
N.B.

les repères de niveau minimum et maxi-
mum.
3.
ou égal au repère de niveau minimum,

père de niveau maximum.
ATTENTION : Utiliser exclusive-
ment de l’eau distillée, car l’eau du
robinet contient des minéraux nui-
sibles à la batterie.
[FCA10612]
4. Contrôler et, si nécessaire, serrer la
connexion des câbles de batterie et
corriger l’acheminement de la durite
de mise à l’air.Entreposage de la batterie
1. Lorsque la moto ne sera pas utilisée
pendant plus d’un mois, déposer la
batterie, la recharger complètement et
la ranger dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de véri-
fier la densité de l’électrolyte au moins
une fois par mois et de recharger la
batterie quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
ATTENTION : Avant de reposer la
batterie, s’assurer d’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes et à cheminer
correctement sa durite de mise à l’air,
qui ne peut être ni endommagée ni
bouchée. ATTENTION : Si la posi-
tion de la durite de mise à l’air en-
traîne l’écoulement d’électrolyte ou
de vapeurs de batterie sur le cadre,
la structure et la finition du véhicule
risquent d’en souffrir.
[FCA10602]
1. Repère de niveau maximum
2. Repère de niveau minimum
1
2+UPPER
LOWER
ZAUM0106
UBR3F0F0.book Page 33 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-34
6
FAUM3461
Remplacement des fusibles
Les boîtiers à fusibles se trouvent sous la
selle du pilote. Ils contiennent les fusibles
protégeant les circuits individuels. (Voir
page 3-18.)
Si le fusible protégeant un des divers cir-
cuits est grillé, le remplacer comme suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla-
cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne
pas utiliser de fusible de calibre su-
périeur à celui recommandé afin
d’éviter de gravement endommager
l’installation électrique, voire de
provoquer un incendie.
[FWA15132]
N.B.
Une pince à fusible est incluse dans la

pour déposer et remonter les fusibles.
MT125
MT125A
1. Boîtier à fusibles
ZAUM1188
1. Fusible de phare
2. Fusible du système de signalisation
3.
4. Fusible du moteur du ventilateur de radia-
teur
5. Fusible principal
6. Fusible de sauvegarde
7. Fusible de rechange
1. Fusible de phare
2. Fusible du système de signalisation
3.
4. Fusible du moteur du ventilateur de radia-
teur
5. Fusible principal
6. Fusible du bloc de commande ABS
7. Fusible de rechange
8. Fusible de sauvegarde
9.
10.Fusible du moteur ABS
ZAUM1189
1010
157.5
5207.5 7.515 20
5
7
12
3
45
6
ZAUM1231
10
303020
7
8
91010
157.5
207.5 7.515
5 20
5
7
12
3
45
6
UBR3F0F0.book Page 34 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-35
63. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAUM3501
Remplacement de l’ampoule de
phare
Ce modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :
ATTENTION
FCA10651
Veiller à ne pas endommager les pièces
suivantes :
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.
Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté. Fusibles spécifiés :
Fusible principal:
20.0 A
Fusible d’allumage:
7.5 A
Fusible du système de signalisa-
tion:
7.5 A
Fusible de phare:
15.0 A
Fusible du moteur du ventilateur de
radiateur:
5.0 A
Fusible du bloc de commande ABS:
10.0 A (MT125-A)
Fusible du moteur ABS:
30.0 A (MT125-A)
Fusible du solénoïde d’ABS:
20.0 A (MT125-A)
Fusible de sauvegarde:
10.0 A
1. Ne pas toucher le verre de l’ampoule.
UBR3F0F0.book Page 35 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-36
6

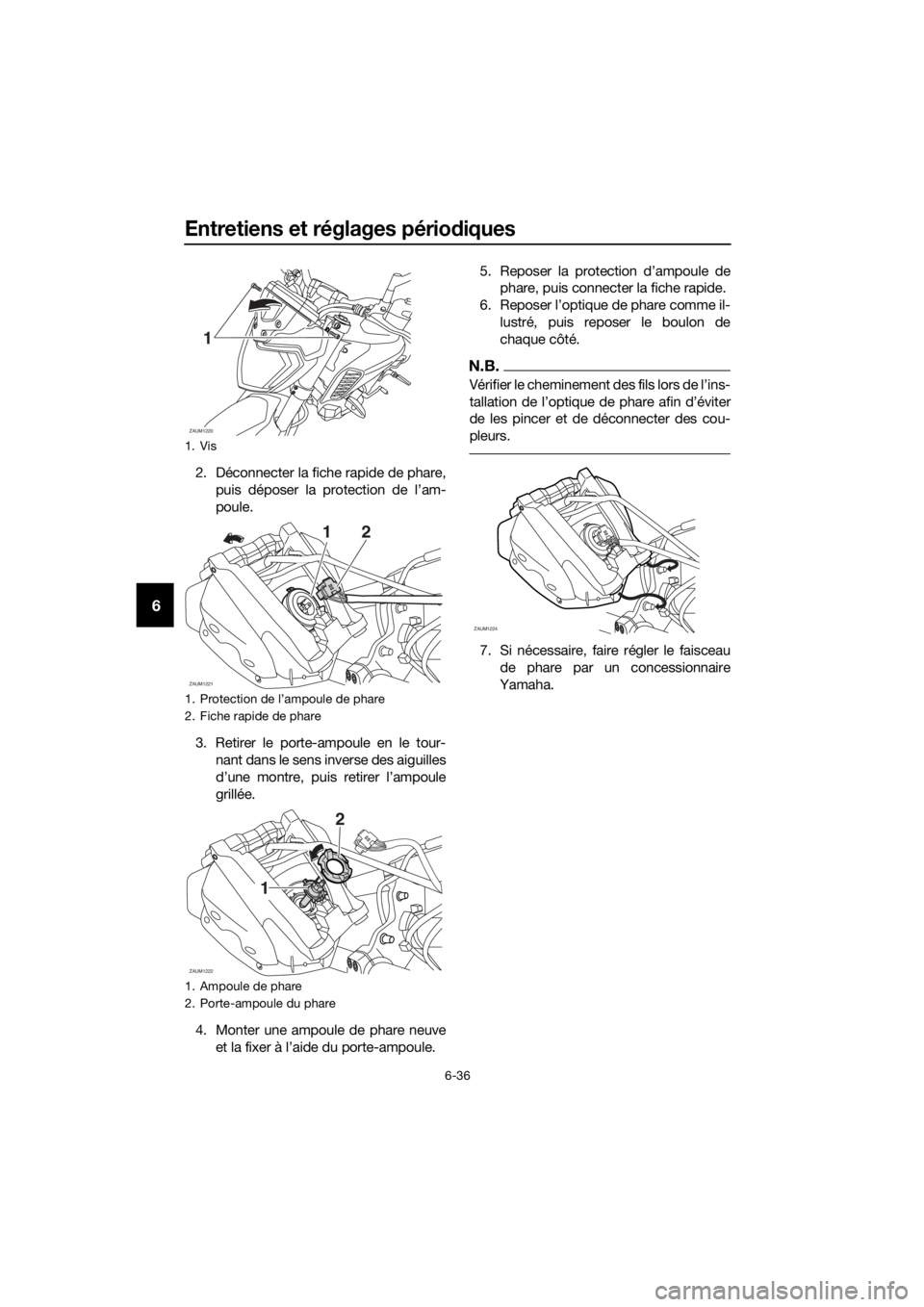

2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Retirer le porte-ampoule en le tour-
nant dans le sens inverse des aiguilles
d’une montre, puis retirer l’ampoule
grillée.
4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.5. Reposer la protection d’ampoule de
phare, puis connecter la fiche rapide.
6. Reposer l’optique de phare comme il-
lustré, puis reposer le boulon de
chaque côté.
N.B.


de les pincer et de déconnecter des cou-
pleurs.
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
1. Vis
1.
2. Fiche rapide de phare
1. Ampoule de phare
2. Porte-ampoule du phare
ZAUM1220
1
ZAUM1221
21
ZAUM1222
2
1
ZAUM1224
UBR3F0F0.book Page 36 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-37
6
FAU54502
Veilleuses
Ce modèle est équipé de veilleuses de type
DEL.
Si une veilleuse ne s’allume pas, la faire
contrôler par un concessionnaire Yamaha.
FAU24182
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
UBR3F0F0.book Page 37 Friday, June 19, 2015 2:23 PM

Entretiens et réglages périodiques
6-38
6
FAU24205

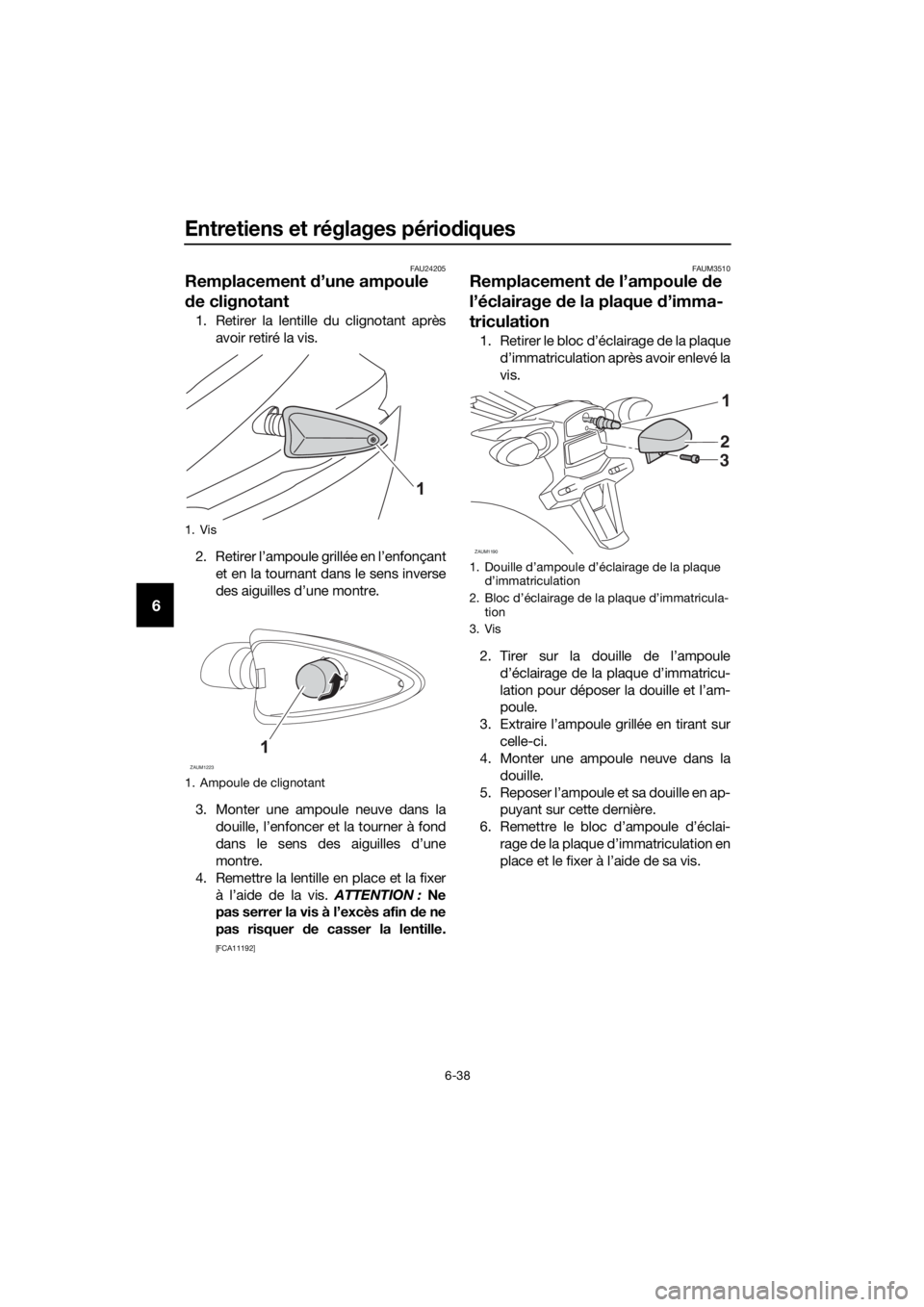

Remplacement d’une ampoule
de clignotant
1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant
et en la tournant dans le sens inverse
des aiguilles d’une montre.
3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
4. Remettre la lentille en place et la fixer
à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11192]FAUM3510
Remplacement de l’ampoule de
l’éclairage de la plaque d’imma-
triculation
1. Retirer le bloc d’éclairage de la plaque
d’immatriculation après avoir enlevé la
vis.
2. Tirer sur la douille de l’ampoule
d’éclairage de la plaque d’immatricu-
lation pour déposer la douille et l’am-
poule.
3. Extraire l’ampoule grillée en tirant sur
celle-ci.
4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Remettre le bloc d’ampoule d’éclai-
rage de la plaque d’immatriculation en
place et le fixer à l’aide de sa vis.
1. Vis
1. Ampoule de clignotant
ZAUM1223
1.

2.
tion
3. Vis
ZAUM1190
2
3
UBR3F0F0.book Page 38 Friday, June 19, 2015 2:23 PM
