YAMAHA MT-125 2020 Bruksanvisningar (in Swedish)

Beskrivning
2-1
2
MAU63371

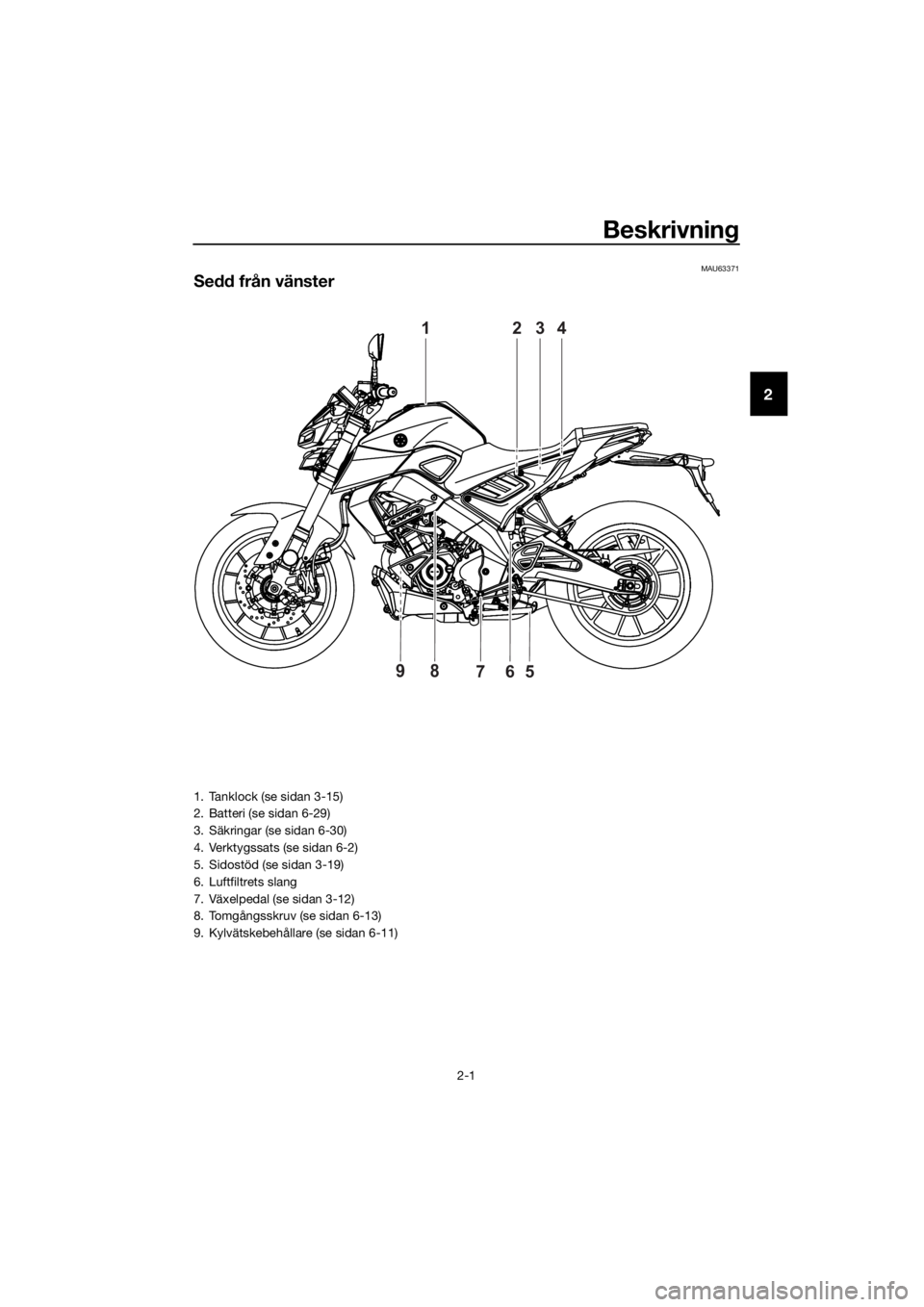

Sedd från vänster
1234
65798
1. Tanklock (se sidan 3-15)
2. Batteri (se sidan 6-29)
3. Säkringar (se sidan 6-30)
4. Verktygssats (se sidan 6-2)
5. Sidostöd (se sidan 3-19)
6. Luftfiltrets slang
7. Växelpedal (se sidan 3-12)
8. Tomgångsskruv (se sidan 6-13)
9. Kylvätskebehållare (se sidan 6-11)
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Beskrivning
2-2
2
MAU63391

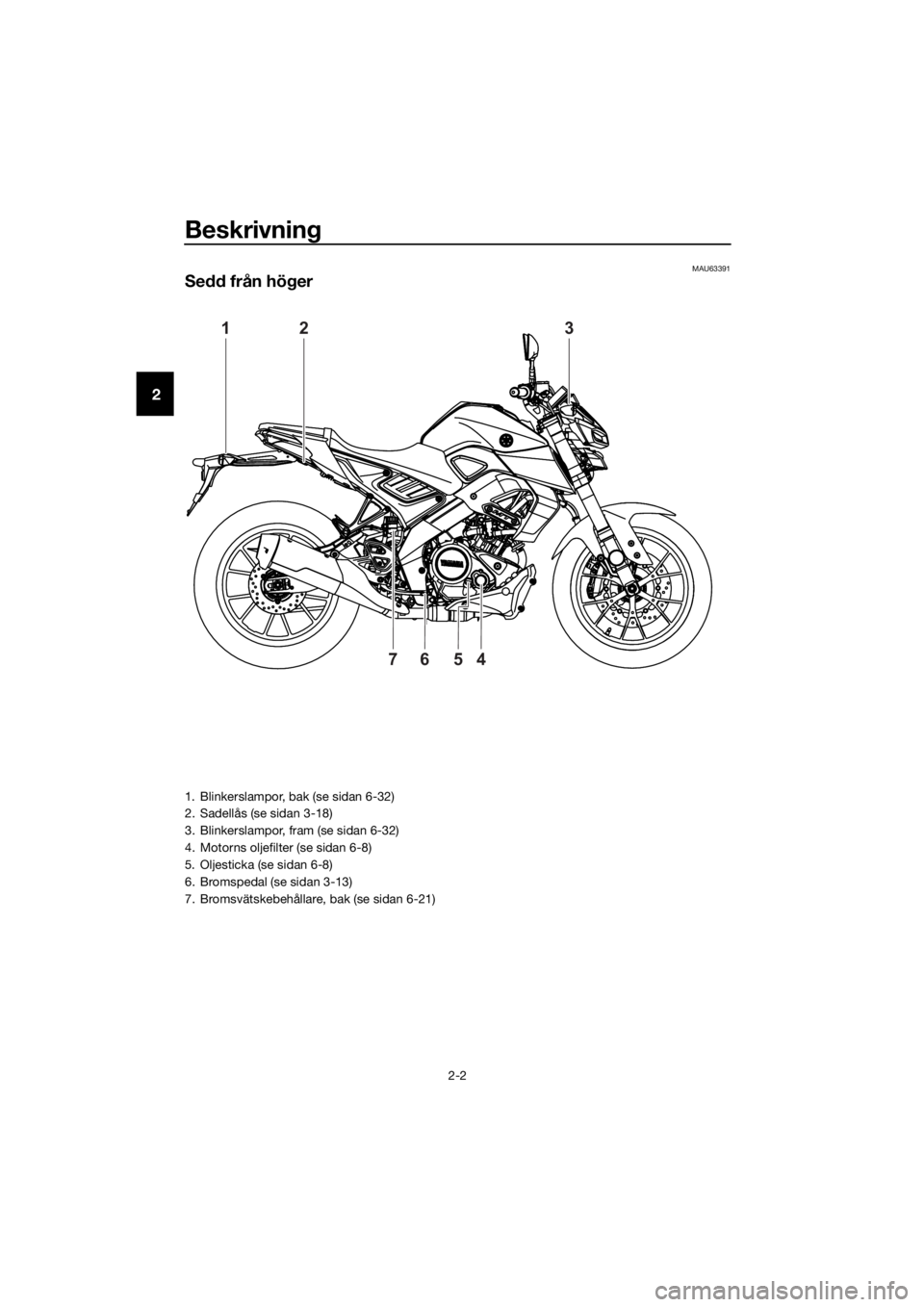

Sedd från höger
123
4567
1. Blinkerslampor, bak (se sidan 6-32)
2. Sadellås (se sidan 3-18)
3. Blinkerslampor, fram (se sidan 6-32)
4. Motorns oljefilter (se sidan 6-8)
5. Oljesticka (se sidan 6-8)
6. Bromspedal (se sidan 3-13)
7. Bromsvätskebehållare, bak (se sidan 6-21)
UB6GM0M0.book Page 2 Tuesday, August 27, 2019 3:08 PM

Beskrivning
2-3
2
MAU63401

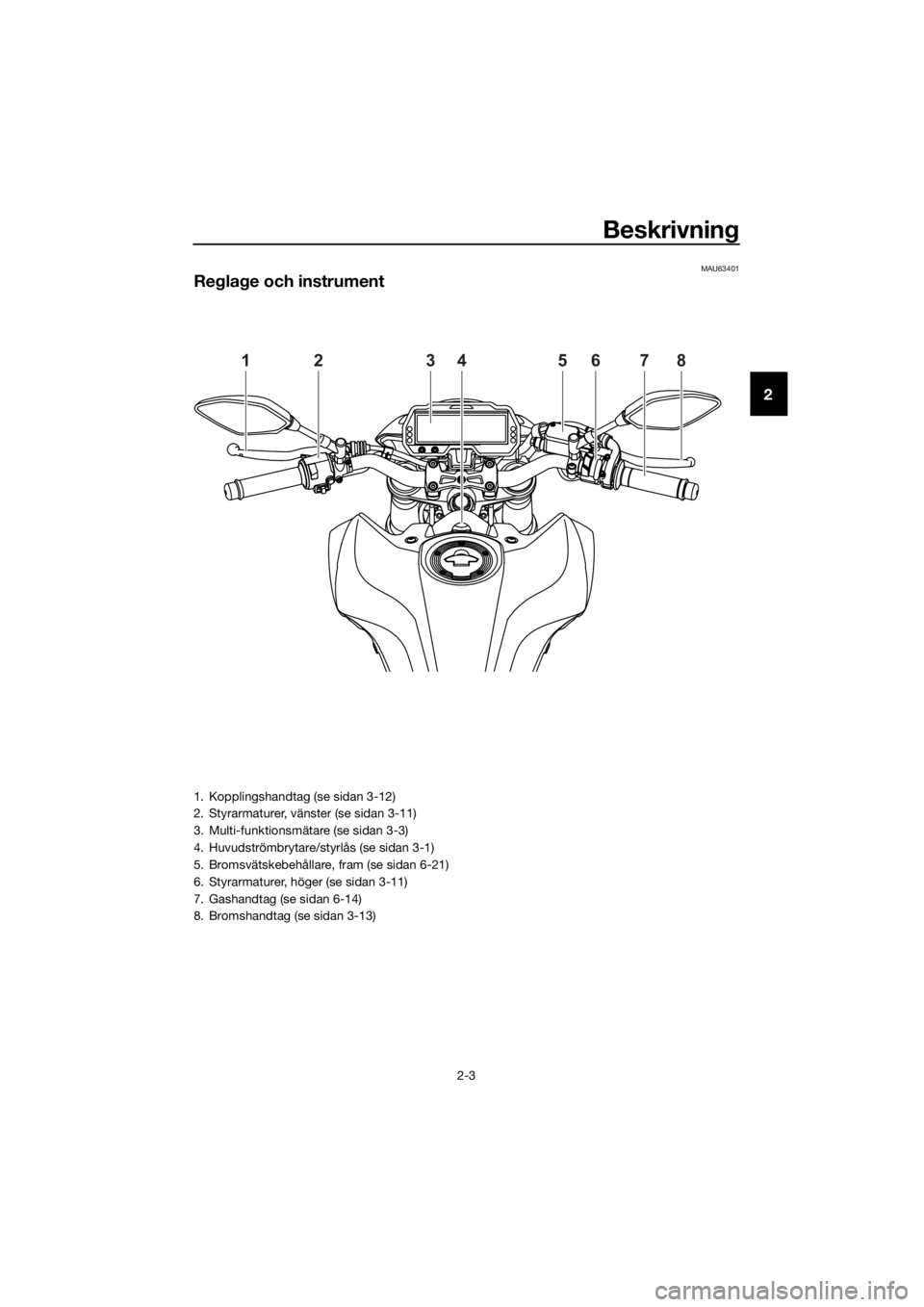

Reglage och instrument
12345678
1. Kopplingshandtag (se sidan 3-12)
2. Styrarmaturer, vänster (se sidan 3-11)
3. Multi-funktionsmätare (se sidan 3-3)
4. Huvudströmbrytare/styrlås (se sidan 3-1)
5. Bromsvätskebehållare, fram (se sidan 6-21)
6. Styrarmaturer, höger (se sidan 3-11)
7. Gashandtag (se sidan 6-14)
8. Bromshandtag (se sidan 3-13)
UB6GM0M0.book Page 3 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-1
3
MAU10462
Huvudströmbrytare/styrlås
Reglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.
MAU85050ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.
TIPS
Lämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
Strålkastaren tänds automatiskt när
motorn har startat.
Strålkastaren är tänd tills nyckeln vrids
till “OFF” även om motorn tjuvstannar.
MAU10662OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU10696LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen
1. Vrid styret helt och hållet till vänster el-
ler till höger.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.
TIPS
Om styrlåset inte kopplas in, ska du prova
att vrida styret en aning åt höger eller vän-
ster.
För att låsa upp styrningen


1. Tryck.
2. Vrid.
1. Tryck.
2. Vrid.
12
12
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-2
3
MAU4939H
Indikeringslampor och varnings-
lampor
MAU11022Indikeringslampa för blinkers “ ”
Den här indikeringslampan blinkar när en
blinkerslampa blinkar.
MAU11061Indikeringslampa för neutralläge“ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11449Varningslampa för kylvätsketemperatur
“”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 6-36.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.
TIPS
Lampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU73172Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av-
känns i motorn eller något annat styrsystem
i fordonet. Låt en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste-
met om det inträffar.
TIPS
Lampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
MAU69895ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.
1. Växlingslampa
2. Indikeringslampor för blinkers “ ”
3. Indikeringslampa för helljus “ ”
4. ABS-bromssystemets varningslampa “ ”
5. Varningslampa för motorproblem “ ”
6. Varningslampa för
kylvätsketemperatur “ ”
7. Indikeringslampa för neutralläge “ ”
ZAUM1566
56 72
3
4
1
ABS
ABS
UB6GM0M0.book Page 2 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-3
3
MAU80372Växlingslampa
Lampan kan ställas in att tändas och släck-
as på valda motorvarvtal. (Se sidan 3-8.)
TIPS
Lampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds ska du be en Yamaha-återförsäl-
jare att kontrollera fordonet.
MAUM4010
Multi-funktionsmätare
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för en
olycka.
Multi-funktionsmätaren är utrustad med
följande:
en hastighetsmätare
en klocka
en bränslemätare
en VVA-indikator
en varvräknare
en visning för växelläge
en multi-funktionsdisplay
en indikeringslampa för växling
en självtestande komponent
TIPS
Nyckeln måste vridas till “ ” innan
du kan justera multi-funktionsmätaren
med “SELECT” och “RESET”, utom
när du använder skärmen för ljusstyr-
ka, inställningsläget för växlingsindi-
katorns belysning eller visar
välkomstskärmen.
För Storbritannien: Håll “SELECT” in-
tryckt när du vill växla mellan kilometer
och miles.
1. “SELECT”-knapp
2. “RESET”-knapp
ZAUM156712
UB6GM0M0.book Page 3 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-4
3
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas-
tighet.
Klock-läge
Klockan har 12-timmarsformat.
För att ställa in klockan
1. Håll “SELECT” och “RESET” intryckta
samtidigt.
2. Ställ in timmar med “RESET” när siff-
rorna för timme börjar blinka.
3. Minuterna börjar blinka när du trycker
på “SELECT”.
4. Ställ in minuterna med “RESET”.
5. Tryck på “SELECT” för att starta
klockan.Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig mot “E” (tom)
när bränslenivån sjunker. När det sista seg-
mentet börjar blinka bör du tanka så snart
som möjligt.
När nyckeln vrids till “ ” sveper bränsle-
mätaren en gång över hela bränsleområ-
det. Den återgår sedan till aktuell mängd för
att testa elkretsen.
TIPS
Bränslemätaren är utrustad med en själv-
testfunktion. Om ett fel avkänns i bränsle-
mätarens elkrets kommer bränslemätaren
att blinka kontinuerligt. Om detta inträffar,
låt en Yamaha-återförsäljare kontrollera
motorcykeln.
VVA-indikator
1. Hastighetsmätare
1. Klocka
ZAUM15681
ZAUM15691
1. Bränslemätare
1. VVA-indikator (varierbar ventilstyrning)
ZAUM15701
ZAUM1571
1
UB6GM0M0.book Page 4 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-5
3
Den här modellen är utrustad med varierbar
ventilstyrning (VVA) för bra bränsleekonomi
och acceleration på både låga och höga
varvtalsområden. VVA-indikatorn tänds när
VVA-systemet byter till högt varvtalsområ-
de.
Varvräknare
Varvräknaren ger föraren möjlighet att se
vilket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ-
de.
VIKTIGT
MCA23050
Undvik att varva motorn över högvarv-
talszonen på varvräknaren.
Zon för högt v/min: 11000 v/min och över
Visning för växellägeDenna display visar vilken växel som ligger
i. Neutralläget visas med “ ” samt av indi-
keringslampan för neutralläge.
Multi-funktionsdisplay
Multi-funktionsdisplayen är utrustad med
följande:
en vägmätare
två trippmätare
en trippmätare för bränslereserv
momentan bränsleförbrukning
genomsnittlig bränsleförbrukning
visning av genomsnittlig hastighet
en skärm för ljusstyrka och ett inställ-
ningsläge för växlingsindikatorns be-
lysning
välkomstskärm
en självtestande komponent
Tryck på “SELECT” när du vill växla dis-
playen mellan vägmätarläge “ODO”, tripp-
mätarlägena “TRIP 1” och “TRIP 2”,
momentan bränsleförbrukning “km/L” eller
“L/100 km”, genomsnittlig bränsleförbruk-
ning “AVE_ _._ km/L” eller “AVE_ _._ L/100
km” och genomsnittlig hastighet “AVE_ _._
km/h” i följande ordning:
ODO → TRIP 1 → TRIP 2 → km/L eller
L/100 km → AVE_ _._ km/L eller AVE_ _._
L/100 km → AVE_ _._ km/h → ODO
För Storbritannien:
Tryck på “SELECT” när du vill växla dis-
playen mellan vägmätarläget “ODO”, tripp-
1. Varvräknare
2. Varvräknarens röda fält
1. Indikeringslampa för neutralläge “ ”
2. Visning för växelläge
ZAUM1572
1
2
ZAUM1573
1
2
1. Multi-funktionsdisplay
ZAUM15741
UB6GM0M0.book Page 5 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-6
3
mätarlägena “TRIP 1” och “TRIP 2”,
momentan bränsleförbrukning “km/L” eller
“L/100 km” eller “MPG, genomsnittlig
bränsleförbrukning “AVE_ _._ km/L”, “AVE_
_._ L/100 km” eller “AVE_ _ _._ MPG” och
genomsnittlig hastighet “AVE_ _._ km/h” el-
ler “AVE_ _._ MPH” i följande ordning:
ODO → TRIP 1 → TRIP 2 → km/L eller
L/100 km eller MPG → AVE_ _._ km/L eller
AVE_ _._ L/100 km eller AVE_ _ _._ MPG→
AVE_ _._ km/h eller AVE_ _._ MPH → ODO
Tryck på “RESET” när du vill gå tillbaka på
displayen.
Om det sista segmentet på bränslemätaren
börjar blinka, ändras displayen automatiskt
till att visa trippmätarläget för bränslereserv
“TRIP F” och körsträckan börjar räknas från
den punkten. Om det inträffar kan du ge-
nom att trycka på “SELECT” växla visning-
en mellan de olika trippmätarna,
vägmätaren, momentan bränsleförbruk-
ning, genomsnittlig bränsleförbrukning och
genomsnittlig hastighet i följande ordning:
TRIP F → km/L eller L/100 km → AVE_ _._
km/L eller AVE_ _._ L/100 km → AVE_ _._
km/h → ODO → TRIP 1 → TRIP 2 → TRIP F
För Storbritannien:
TRIP F → km/L, L/100 km eller MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km eller
AVE_ _ _._ MPG→ AVE_ _._ km/h eller
AVE_ _._ MPH → ODO → TRIP 1 → TRIP 2
→ TRIP F
Välj en trippmätare genom att trycka på
“SELECT” och sedan hålla “RESET” in-
tryckt när du vill nollställa en trippmätare.
Om du inte återställer trippmätaren för
bränslereserv själv, återställs den automa-
tiskt och displayen återgår till att visa före-
gående visningsläge när du har tankat och
kört i 5 km (3 mi).Vägmätarläge
Vägmätaren visar hur långt fordonet har
gått. Den låser sig vid 999999 och kan inte
nollställas.
Trippmätarläge
Trippmätarna visar fordonets totala kör-
sträcka sedan den senaste nollställningen.
Håll “RESET” intryckt när du vill nollställa
en trippmätare.
TIPS
Trippmätaren nollställs och börjar om
från början när den når 9999.9. Håll
“RESET” intryckt när du vill nollställa
en trippmätare som visas.
1. Vägmätare
1. Tripmätare
ZAUM15751
ZAUM15761
UB6GM0M0.book Page 6 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-7
3
Läge för momentan bränsleförbrukning
Visar den aktuella bränsleförbrukningen när
fordonet körs på minst 10 km/h (6 mi/h).
Momentan bränsleförbrukning kan ställas
in på antingen “km/L”, “L/100 km” eller
“MPG” (för Storbritannien).
När du vill växla mellan att visa den mo-
mentana bränsleförbrukningen i “km/L”,
“L/100 km” eller “MPG” (för Storbritannien)
håller du “SELECT” intryckt.
“km/L”: Den sträcka som kan köras på
1.0 L bränsle under rådande körförhål-
landen visas.
“L/100 km”: Den bränslemängd som
behövs för att köra 100 km under rå-
dande körförhållanden visas.
“MPG” (för Storbritannien): Den
sträcka som kan köras på 1.0 Imp.gal
bränsle under rådande körförhållan-
den visas.
TIPS
Vid körning i hastigheter under 10
km/h (6 mi/h) visas “_ _._”.
Funktionen för momentan bränsleför-
brukning bör endast användas som en
allmän vägledning. Använd den inte
för att uppskatta den sträcka som kan
köras på den aktuella mängden
bränsle.
Läge för genomsnittlig bränsleförbruk-
ning
Visar den genomsnittliga bränsleförbruk-
ningen sedan den senaste återställningen.
Genomsnittlig bränsleförbrukning kan stäl-
las in på “AVE_ _._ km/L”, “AVE_ _._ L/100
km” eller “AVE_ _ _._ MPG” (för Storbritan-
nien).
När du vill växla mellan att visa den genom-
snittliga bränsleförbrukningen i “AVE_ _._
km/L”, “AVE_ _._ L/100 km” eller “AVE_ _
_._ MPG” (för Storbritannien) håller du “SE-
LECT” intryckt.
“AVE_ _._ km/L”: Den sträcka som i
medelsnitt kan köras på 1.0 L bränsle
visas.
“AVE_ _._ L/100 km”: Den bränsle-
mängd som i genomsnitt behövs för
att köra 100 km visas.
“AVE_ _ _._ MPG” (för Storbritannien):
Den sträcka som i genomsnitt kan kö-
ras på 1.0 Imp.gal bränsle visas.
Håll “RESET” intryckt när du vill nollställa
den genomsnittliga bränsleförbrukningen.
TIPS
 När genomsnittlig bränsleförbrukning
har återställts visas “_ _._” tills fordo-
net har körts 1 km (0.6 mi).
Funktionen för genomsnittlig bränsle-
förbrukning bör endast användas som
en allmän vägledning. Använd den
1. Visning av momentan bränsleförbrukning
ZAUM15771
1. Visning av genomsnittlig bränsleförbrukning
ZAUM15781
UB6GM0M0.book Page 7 Tuesday, August 27, 2019 3:08 PM
