YAMAHA MT-125 2020 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-18
3
MAU57992
Sadel
För att ta bort sadeln
1. Öppna sadellåsskyddet, för in nyckeln
i sadellåset och vrid om nyckeln i rikt-
ning moturs.
2. Håll kvar nyckeln vriden, skjut sadeln
bakåt, lyft sadelns bakände och dra
sedan av sadeln.
För att montera sadeln
1. För in fästbyglarna i sadelhållarna som
visas.
2. Tryck ner bakkanten på sadeln för att
låsa den på plats.
3. Ta ur nyckeln.
TIPS
Kontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
MAU14302
Hjälmhållare
Hjälmhållaren är placerad under sadeln.
För att låsa fast en hjälm i hjälmhållaren
1. Öppna sadeln. (Se sidan 3-18.)
2. Sätt fast en hjälm i hjälmhållaren och
stäng sadeln ordentligt. VARNING!
Kör aldrig motorcykeln med en
hjälm fastsatt i hjälmhållaren efter-
som hjälmen kan fastna i föremål
vilket kan leda till att du tappar kon-
trollen över motorcykeln och en
olycka.
[MWA10162]
För att ta bort en hjälm från hjälmhålla-
ren
Öppna sadeln, ta bort hjälmen från hjälm-
hållaren och stäng sedan sadeln.
1. Sadellåsskydd
2. Sadellås
3. Vrid.
1
23
1. Hjälmhållare
1
UB6GM0M0.book Page 18 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-19
3
MAU15306
Sidostöd
Sidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.
TIPS
Den inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU83150
Avstängningssystem för tänd-
krets
Systemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.
TIPS
Denna kontroll är mest tillförlitlig om
motorn är varm.
Se sidorna 3-1 och 3-11 för informa-
tion om strömställarens användning.
UB6GM0M0.book Page 19 Tuesday, August 27, 2019 3:08 PM

Instrument och kontrollfunktioner
3-20
3

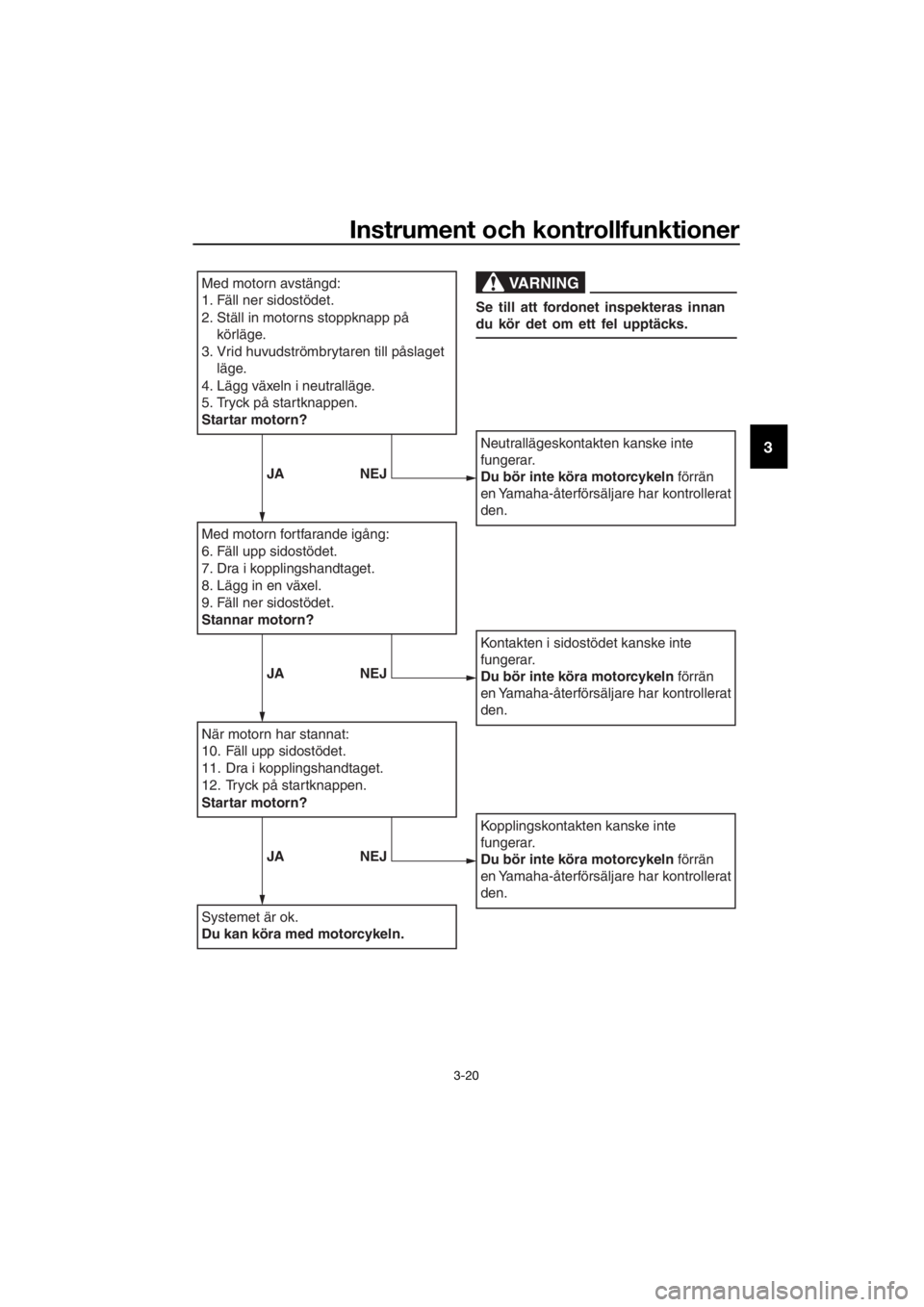

Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på
körläge.
3. Vrid huvudströmbrytaren till påslaget
läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Systemet är ok.
Du kan köra med motorcykeln.
Neutrallägeskontakten kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har kontrollerat
den.
Kontakten i sidostödet kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har kontrollerat
den.
Kopplingskontakten kanske inte
fungerar.
Du bör inte köra motorcykeln förrän
en Yamaha-återförsäljare har kontrollerat
den.
VARNING
Se till att fordonet inspekteras innan
du kör det om ett fel upptäcks.
JA NEJ
JA NEJ
JA NEJ
UB6GM0M0.book Page 20 Tuesday, August 27, 2019 3:08 PM

För din egen säkerhet – kontroller före körning
4-1
4
MAU63441
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de
inspektions- och underhållsprocedurer samt scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och under-
håller fordonet på rätt sätt. Kör inte fordonet om du stöter på några problem. Låt en
Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med pro-
cedurerna som beskrivs i den här handboken.
Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte
är skadad, är igensatt eller har sprickor, och kontrollera
slanganslutningen.3-15,
3-17
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt ni-
vå.
• Kontrollera om det läcker någon olja.6-8
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till
rätt nivå.
• Kontrollera om kylsystemet läcker.6-11
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-20,
6-21
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återför-
säljare att lufta bromssystemet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-20,
6-21
Koppling• Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.6-18
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

För din egen säkerhet – kontroller före körning
4-2
4
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gas-
handtagets spel och smörja kabeln samt gashandtagets
mekanism.6-14,
6-25
Reglagekablar• Kontrollera att det går mjukt.
•Smörj om det behövs.6-24
Kedja• Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.6-23,
6-24
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.6-15,
6-17
Bromspedal och växel-
pedal• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-25
Broms- och kopplings-
handtag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-26
Sidostöd• Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.6-26
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordent-
ligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning,
signaler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för
tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om
systemet inte fungerar som det ska.3-19 ARTIKEL KONTROLLER SIDAN
UB6GM0M0.book Page 2 Tuesday, August 27, 2019 3:08 PM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAU16831
Inkörning av motorn
Den viktigaste tiden för motorns livslängd
är mellan 0 och 1000 km (600 mi). Av denna
anledning bör du läsa detta material noga.
Eftersom motorn är helt ny bör den inte be-
lastas för hårt under de första 1000 km (600
mi). De olika delarna i motorn slits in och
polerar varandra till rätta driftstoleranser.
Under denna period bör du undvika att ha
fullgas eller belasta motorn på sådant sätt
att motorn kan överhettas.
MAU16983
0–500 km (0–300 mi)
Undvik att varva över 5000 v/min under
längre perioder.
Efter varje driftstimme ska du stänga av
motorn och låta den svalna i fem till tio mi-
nuter.
Variera motorvarvtalet med jämna mellan-
rum. Kör inte motorn med konstant gaspå-
drag hela tiden.
500–1000 km (300–600 mi)
Undvik att varva över 7500 v/min under
längre perioder.
Varva motorn som du vill genom växlarna,
men aldrig med full gas. VIKTIGT: Efter
1000 km (600 mi) körning bör du byta
motorolja och oljefilterinsats eller oljefil-
ter, och oljesilen bör rengöras.
[MCA10322]
1000 km (600 mi) och därefter
Fordonet kan nu köras normalt.
UB6GM0M0.book Page 1 Tuesday, August 27, 2019 3:08 PM

Hantering och viktiga punkter vid körning
5-2
5
VIKTIGT
MCA10311
Undvik att varva motorn över det
röda fältet på varvräknaren.
Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får
kontrollera orsaken.
MAU86690
Starta motorn
Tändkretsens avstängningssystem gör att
det går att starta när:
växeln ligger i neutralläge eller
en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn
1. Vrid huvudströmbrytaren till påslaget
läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var-
ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 3-2.)
TIPS
Starta inte motorn om varningslampan
för motorproblem fortsätter att lysa.
ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.
3. Lägg växeln i neutralläge.
4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
UB6GM0M0.book Page 2 Tuesday, August 27, 2019 3:08 PM

Hantering och viktiga punkter vid körning
5-3
5
MAU45312
TIPS
Denna modell är utrustad med en lutnings-
givare som stänger av motorn vid en vält-
ning. I sådana fall ska du stänga av och slå
på huvudströmbrytaren. Om detta inte görs
kommer motorn inte att starta även om mo-
torn går runt när startknappen trycks in.
MAU16674
Växling
Genom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.
TIPS
Tryck ned växelpedalen flera gånger tills
den inte går ner längre och höj den sedan
en aning när du vill lägga in friläget ( ).
VIKTIGT
MCA10261
Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
sträckor. Växellådan får bara till-
räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.
Använd alltid kopplingen när du
växlar för att undvika att få skador
på motor, växellåda och kraftöver-
föring, som inte är konstruerade för
den chock som uppstår när växlar
tvingas i.
1. Neutralläge
2. Växelpedal
1 2 3 4 5
6
1
2 N
UB6GM0M0.book Page 3 Tuesday, August 27, 2019 3:08 PM

Hantering och viktiga punkter vid körning
5-4
5
MAU85370Starta och accelerera
1. Lossa kopplingen genom att trycka in
kopplingshandtaget.
2. Lägg in ettans växel. Indikeringslam-
pan för neutralläge bör slockna.
3. Öka gasen gradvis och släpp samti-
digt kopplingshandtaget sakta.
4. När du har börjat köra ska du minska
gasen och samtidigt trycka in kopp-
lingshandtaget snabbt.
5. Lägg in tvåans växel. (Se till att du inte
lägger in neutralläget.)
6. Öppna upp gasen delvis och släpp
gradvis kopplingshandtaget.
7. Följ samma procedur när du växlar
uppåt till nästa växel.
MAU85380Sakta ned
1. Släpp gashandtaget och ansätt både
fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg in en lägre växel när fordonet
saktar ned.
3. Om motorn är på väg att stanna eller
går ojämnt, ska du trycka in kopp-
lingshandtaget, sänka farten med
bromsarna och lägga in en lägre växel
när det behövs.
4. När motorcykeln har stannat kan du
lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380
Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt.
Kontrollera att motorcykeln och
motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan ledatill förlorad kontroll, trafikolycka
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
UB6GM0M0.book Page 4 Tuesday, August 27, 2019 3:08 PM

Hantering och viktiga punkter vid körning
5-5
5
MAU16811
Tips för att sänka bränsleför-
brukningen
Bränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Växla upp tidigt och undvik höga varv-
tal vid acceleration.
Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
MAU17214
Parkering
Vid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UB6GM0M0.book Page 5 Tuesday, August 27, 2019 3:08 PM
