YAMAHA MT-125 2020 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-27
6
DAU23144
Rem- en koppelingshendels con-
troleren en smeren
De werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhendel
Koppelingshendel
DAU23203
Zijstandaard controleren en
smeren
De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functionerende
zijstandaard kan het wegdek raken en u
afleiden, waardoor u de controle over de
machine kunt verliezen.
Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
UB6GD0D0.book Page 27 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-28
6
DAUM1653
Achterbrugscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de conditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te con-
troleren.
Aanbevolen smeermiddel:
Lithiumvet
UB6GD0D0.book Page 28 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-29
6
DAU23285
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie
pagina 6-34.) WAARSCHUWING!
Ondersteun de machine zorgvuldig
om omvallen en mogelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
ZAUM1744
UB6GD0D0.book Page 29 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-30
6
DAU50583
Accu
De accu bevindt zich onder het zadel. Het
is een VRLA-accu (Valve Regulated Lead
Acid). De elektrolyt hoeft niet te worden ge-
controleerd en er hoeft geen gedistilleerd
water te worden bijgevuld. Het is echter wel
nodig om de accukabelverbindingen te
controleren en, indien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uitd
e buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
LET OP
DCA10621
Probeer nooit om celafdichtingen op de
accu te verwijderen, hierdoor kan per-
manente schade aan de accu worden
toegebracht.
Om de accu op te laden
Vraag een Yamaha dealer de accu te laden
als deze ontladen lijkt te zijn. Vergeet niet
dat de accu sneller ontladen raakt als de
machine is uitgerust met optionele elektri-
sche accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Als de machine langer dan een maand
niet wordt gebruikt, verwijder dan de
accu, laad deze volledig bij en berg
hem dan weg op een koele en droge
plek. LET OP: Zet alvorens de accu
te verwijderen het contactslot uit en
haal eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens
deze te installeren. LET OP: Zet alvo-
rens de accu te plaatsen het con-
1. Positieve accukabel (rood)
2. Accu
3. Negatieve accukabel (zwart)
1
2
3
UB6GD0D0.book Page 30 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-31
6
tactslot uit en sluit eerst de
positieve kabel en daarna de nega-
tieve kabel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAUB1116
De zekeringen vervangen
Het zekeringenkastje bevindt zich onder
het zadel. (Zie pagina 3-19.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het contactslot uit en schakel
het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
1. Zekeringenkastje
2. Reservezekering
3. Koplampzekering
4. Zekering ABS-regeleenheid
5. Hoofdzekering
6. Zekering van de ABS-solenoïdeklep
7. Zekering ABS-motor
8. Zekeringklemmen
157.5 2 1
5 7.5 1
5 3
0302
1
8
76543
2
UB6GD0D0.book Page 31 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-32
6
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAUN2261
Voertuigverlichting
Dit model is uitgerust met LED-lampen
voor de koplampen, parkeerlichten en het
remlicht/achterlicht. Als een lamp niet gaat
branden, controleer dan de zekeringen en
laat vervolgens een Yamaha dealer de ma-
chine controleren.
LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voorgeschreven zekeringen:
Hoofdzekering:
15.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïde-
klep:
15.0 A
Zekering ABS-regeleenheid:
2.0 A
Koplampzekering:
7.5 A
1. Parkeerlicht
2. Koplamp
21
UB6GD0D0.book Page 32 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-33
6
DAU24182
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
DAU62590
Gloeilamp in richtingaanwijzer
vervangen
1. Verwijder de lamplens van de richting-
aanwijzer door de schroef te verwijde-
ren.
2. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Monteer de lamplens van de richting-
aanwijzer door de schroef aan te bren-
gen. LET OP: Draai de schroef niet
te vast, hierdoor kan de lens bre-
ken.
[DCA11192]
1. Schroef
1. Gloeilamp richtingaanwijzer
1
ZAUM1609
1
UB6GD0D0.book Page 33 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-34
6
DAUM3510

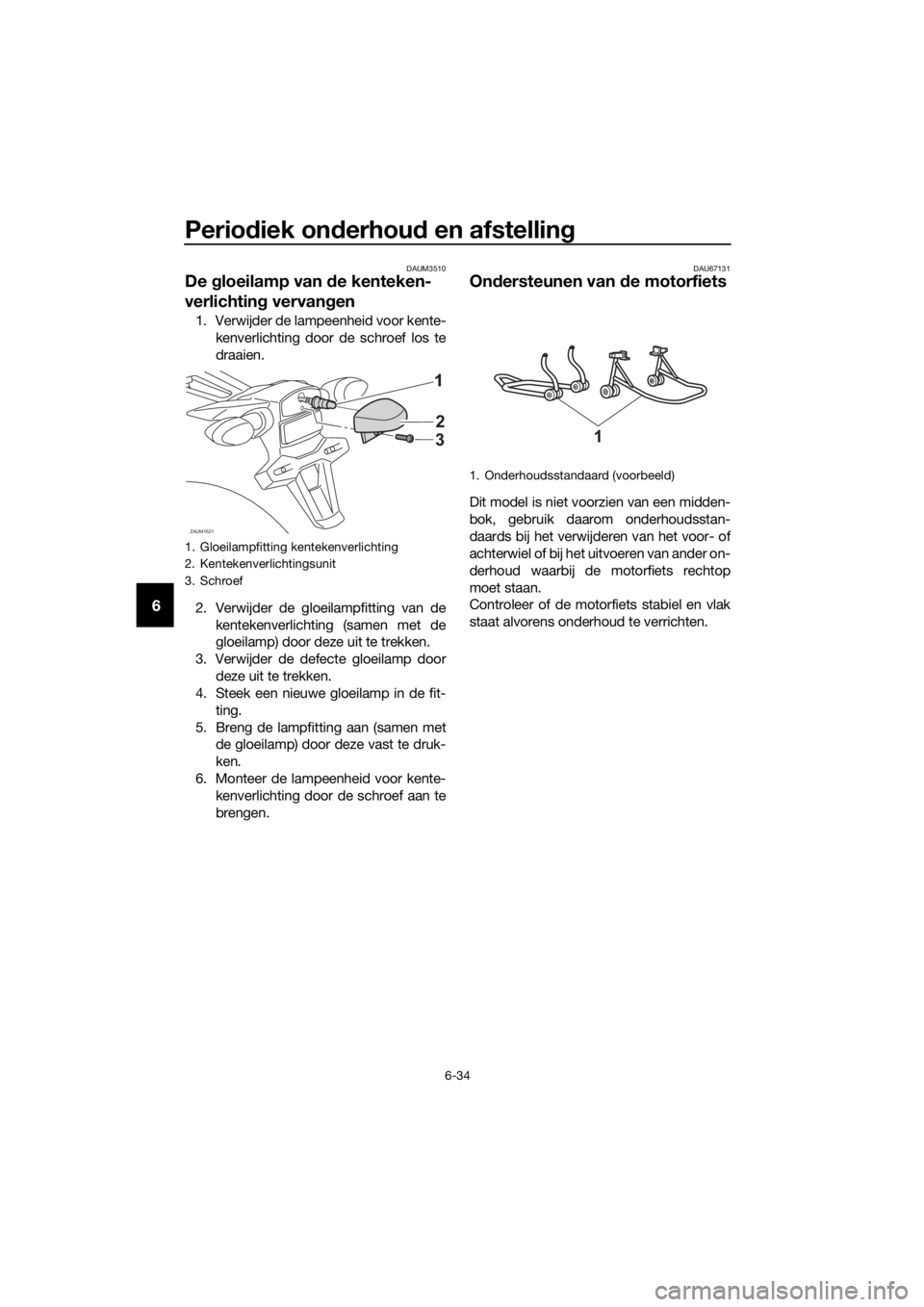

De gloeilamp van de kenteken-
verlichting vervangen
1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroef los te
draaien.
2. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroef aan te
brengen.
DAU67131
Ondersteunen van de motorfiets
Dit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop
moet staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.
1. Gloeilampfitting kentekenverlichting
2. Kentekenverlichtingsunit
3. Schroef
ZAUM1621
2
3
1. Onderhoudsstandaard (voorbeeld)
1
UB6GD0D0.book Page 34 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-35
6
DAU25872
Problemen oplossen
Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.

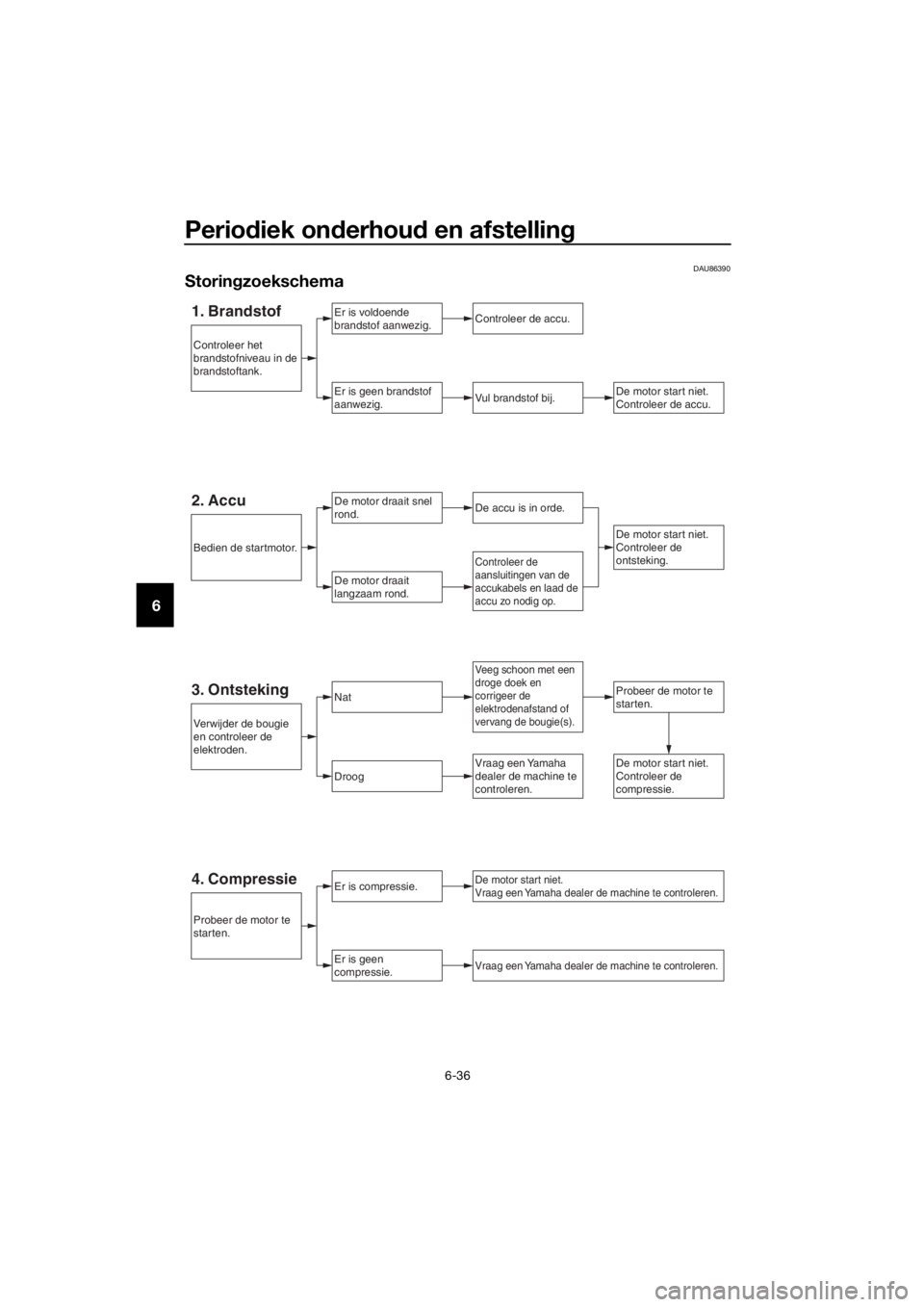

In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
UB6GD0D0.book Page 35 Tuesday, August 27, 2019 3:03 PM

Periodiek onderhoud en afstelling
6-36
6
DAU86390
Storingzoekschema
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatProbeer de motor te
starten.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougie
en controleer de
elektroden.
Bedien de startmotor.
Probeer de motor te
starten.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
Controleer de
aansluitingen van de
accukabels en laad de
accu zo nodig op.
Veeg schoon met een
droge doek en
corrigeer de
elektrodenafstand of
vervang de bougie(s).
UB6GD0D0.book Page 36 Tuesday, August 27, 2019 3:03 PM
