Functies van instrumenten en bedieningselementen
3-17
3
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huid
terechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU86072
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van 95 of hoger. Als de
motor gaat kloppen (pingelen), gebruik dan
benzine van een ander merk of met een ho-
ger octaangetal.
OPMERKING
Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
Controleer of het vulpistool van de
brandstofpomp dezelfde markering
heeft.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON):
95
Inhoud brandstoftank:
10 L (2.6 US gal, 2.2 Imp. gal)
Brandstofreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)

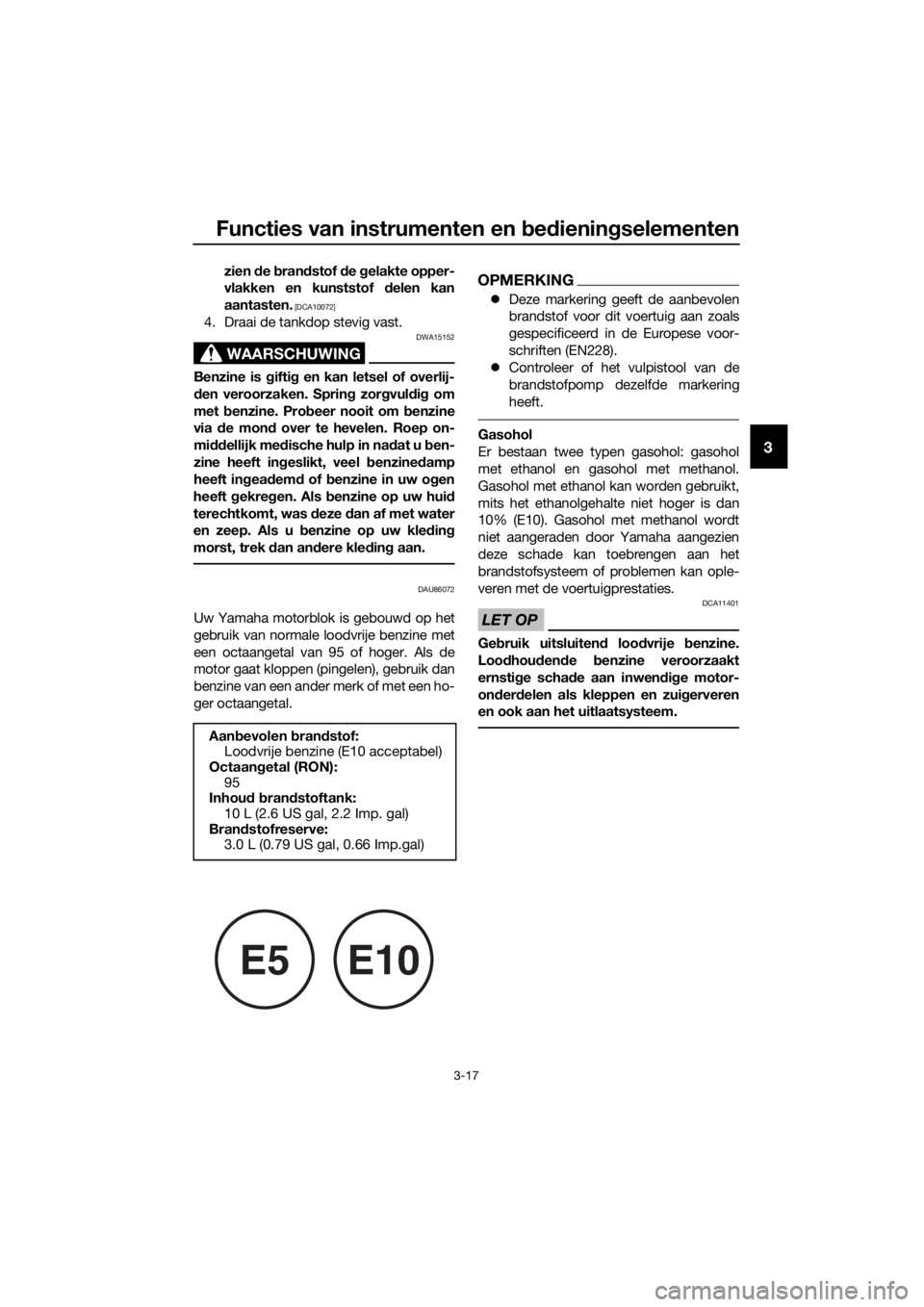

E5E10
UB6GD0D0.book Page 17 Tuesday, August 27, 2019 3:03 PM
Page 32 of 96
Functies van instrumenten en bedieningselementen
3-18
3
DAU58301
Overloopslang brandstoftank
Voordat u de machine gaat gebruiken:
Controleer de aansluiting en ligging
van de overloopslang van de brand-
stoftank.
Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
Controleer of de overloopslang van de
brandstoftank niet verstopt is en reinig
deze indien nodig.
DAU13435
Uitlaatkatalysator
Het uitlaatsysteem bevat een of meer uit-
laatkatalysatoren om schadelijke uitlaate-
missies te verminderen.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Let op het volgende
om brandgevaar of brandwonden te
voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaatsy-
steem in aanraking kunnen komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan enke-
le minuten stationair draaien. Lang
stationair draaien kan leiden tot
oververhitting.

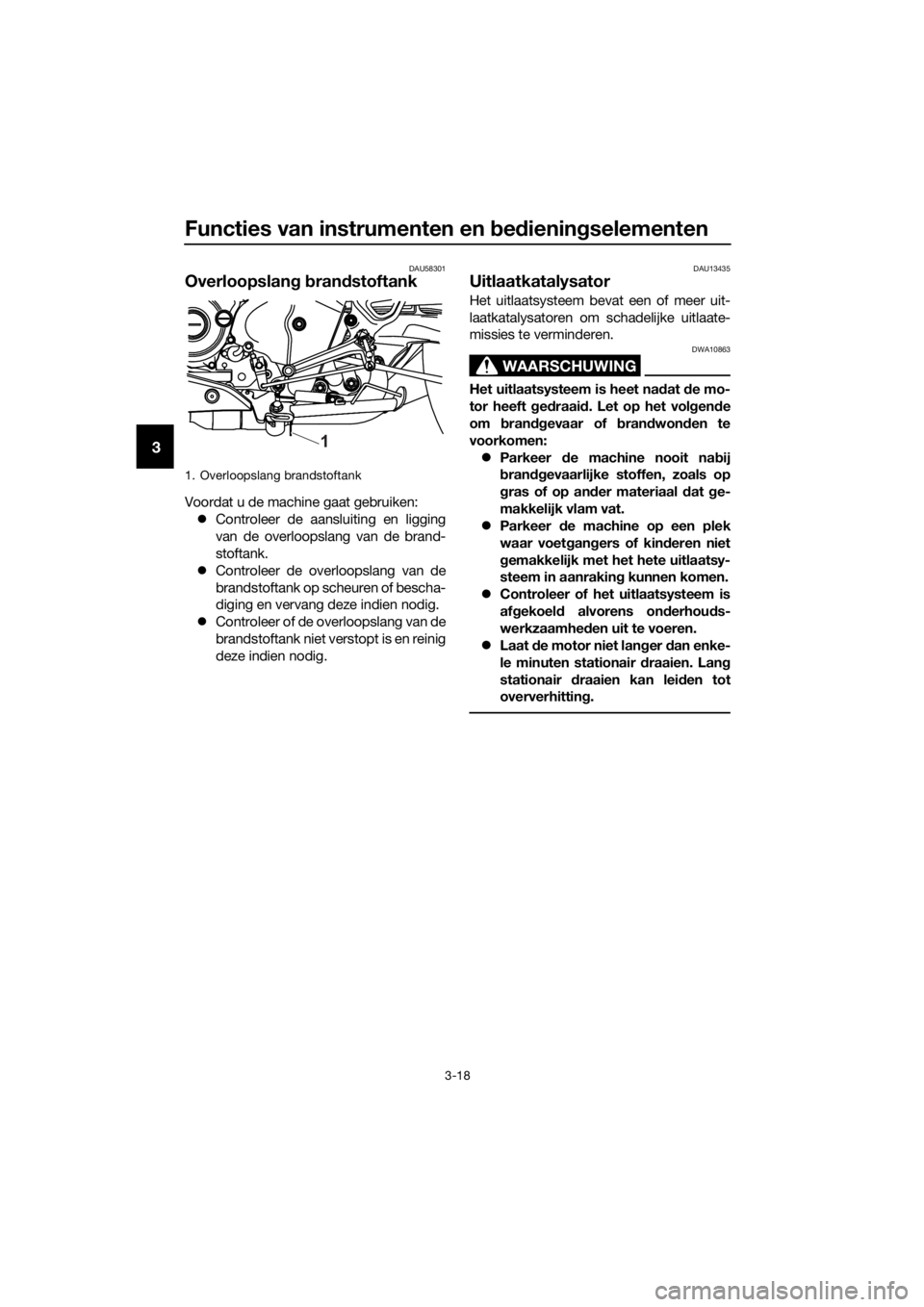

1. Overloopslang brandstoftank
1
UB6GD0D0.book Page 18 Tuesday, August 27, 2019 3:03 PM
Page 33 of 96
Functies van instrumenten en bedieningselementen
3-19
3
DAU57992
Zadel
Verwijderen van het zadel
1. Open de zadelslotafdekking, steek de
sleutel in het zadelslot en draai deze
vervolgens linksom.
2. Houd de sleutel in deze stand vast,
schuif het zadel naar achteren, trek
het zadel aan de achterzijde omhoog
en trek dan het zadel los.
Aanbrengen van het zadel
1. Steek de uitsteeksels in de zadelbe-
vestiging zoals afgebeeld.
2. Druk het zadel aan de achterzijde om-
laag om te vergrendelen.
3. Neem de sleutel uit.
OPMERKING
Controleer alvorens te gaan rijden of het za-
del stevig is vergrendeld.

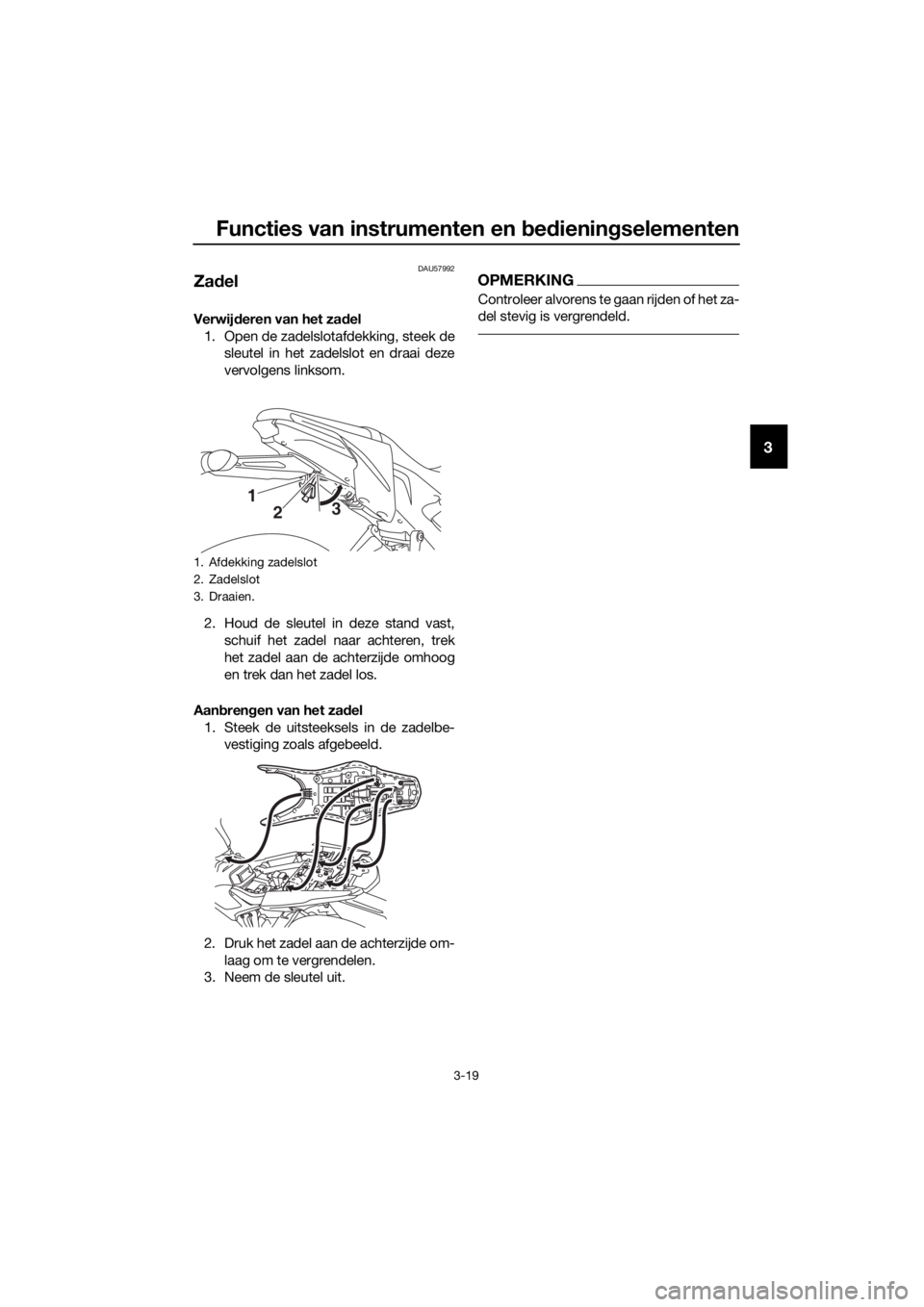

1. Afdekking zadelslot
2. Zadelslot
3. Draaien.
1
23
UB6GD0D0.book Page 19 Tuesday, August 27, 2019 3:03 PM
Page 34 of 96
Functies van instrumenten en bedieningselementen
3-20
3
DAU14302
Helmbevestiging
De helmbevestiging bevindt zich onder het
zadel.
Om een helm aan de helmbevestiging te
bevestigen
1. Open het zadel. (Zie pagina 3-19.)
2. Maak de helm vast aan de helmbe-
vestiging en sluit het zadel stevig af.
WAARSCHUWING! Ga nooit rijden
met een helm vastgemaakt aan de
helmbevestiging, aangezien de
helm objecten kan raken met mo-
gelijk verlies van de controle over
de machine en een ongeval tot ge-
volg.
[DWA10162]
Om een helm los te maken van de helm-
bevestiging
Open het zadel, neem de helm los van de
helmbevestiging en sluit het zadel weer.
DAU15306
Zijstandaard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.
OPMERKING
De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de
bestuurder afleiden, waardoor de ma-
chine mogelijk onbestuurbaar wordt.
Het Yamaha startspersysteem is ont-
worpen om de bestuurder te helpen bij
zijn verantwoordelijkheid de zijstan-
daard op te trekken alvorens weg te rij-
den. Controleer dit systeem daarom
regelmatig en laat het repareren d
oor
een Yamaha dealer als de werking niet
naar behoren is.

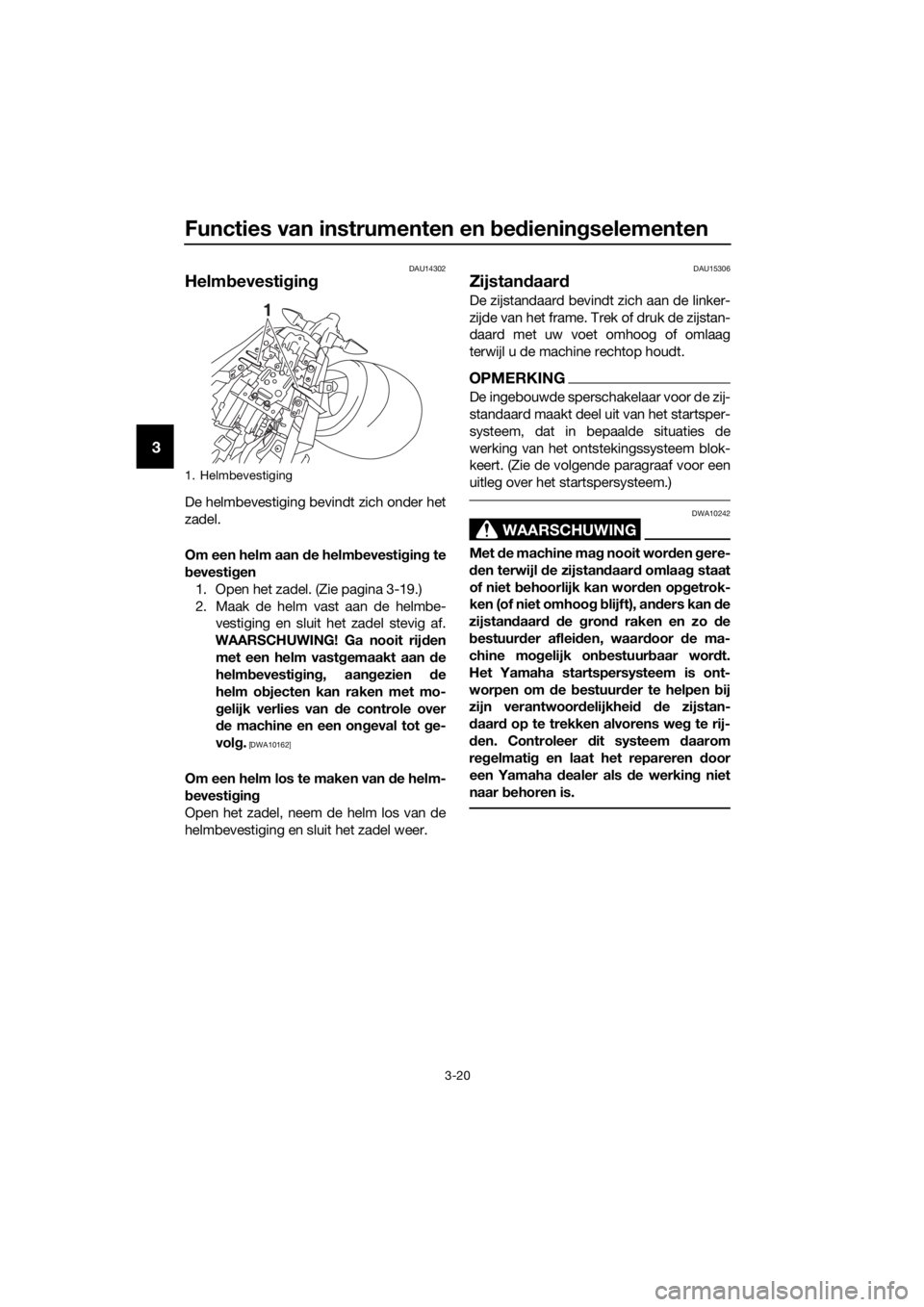

1. Helmbevestiging
1
UB6GD0D0.book Page 20 Tuesday, August 27, 2019 3:03 PM
Page 35 of 96
Functies van instrumenten en bedieningselementen
3-21
3
DAU83150
Startblokkeringssysteem
Dit systeem voorkomt dat de motor wordt
gestart terwijl een versnelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.
OPMERKING
Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
Zie pagina’s 3-1 en 3-12 voor informa-
tie over de bediening van de schake-
laar.
UB6GD0D0.book Page 21 Tuesday, August 27, 2019 3:03 PM
Page 36 of 96
Functies van instrumenten en bedieningselementen
3-22
3

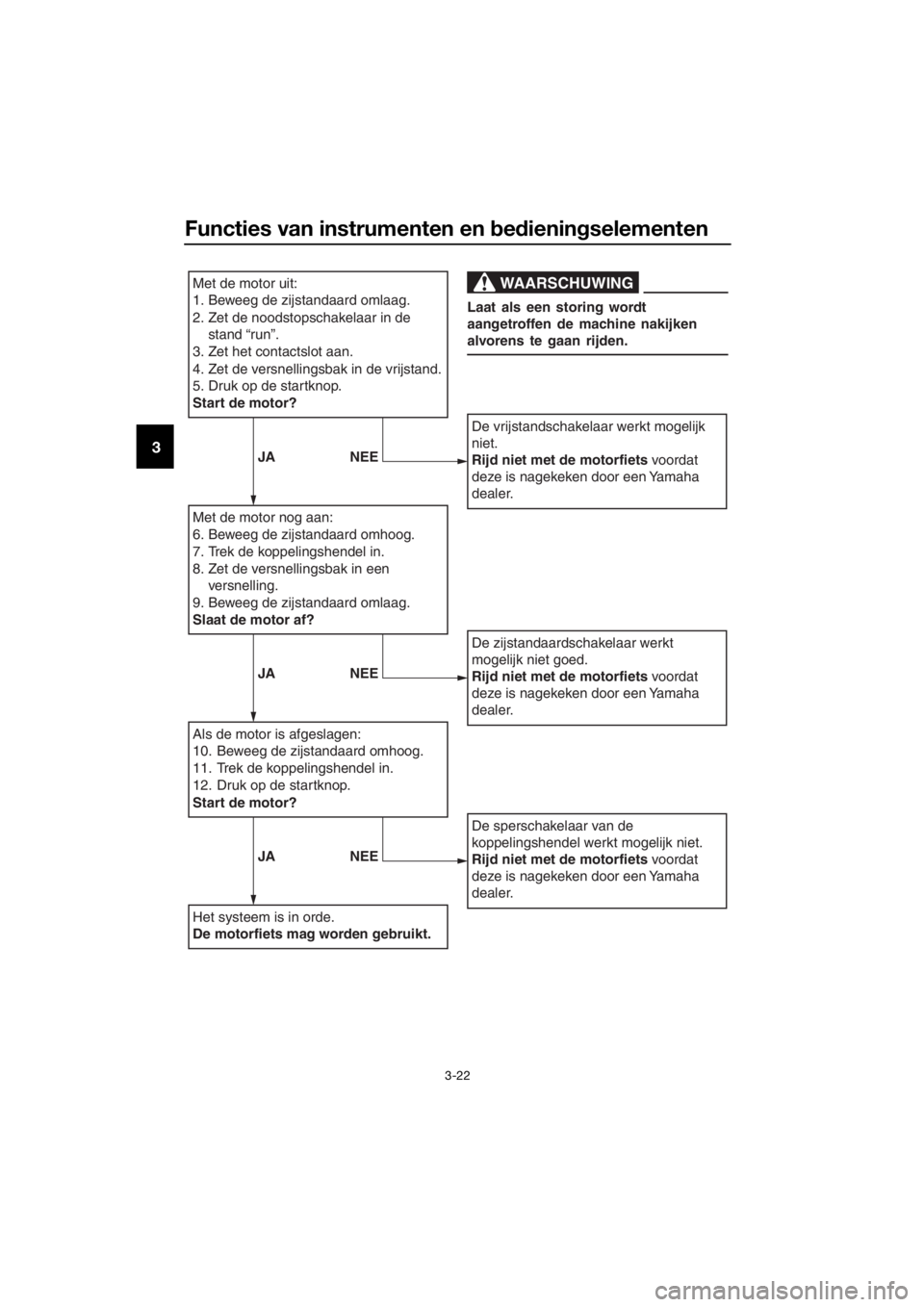

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Zet de noodstopschakelaar in de
stand “run”.
3. Zet het contactslot aan.
4. Zet de versnellingsbak in de vrijstand.
5. Druk op de startknop.
Start de motor?
Met de motor nog aan:
6. Beweeg de zijstandaard omhoog.
7. Trek de koppelingshendel in.
8. Zet de versnellingsbak in een
versnelling.
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Als de motor is afgeslagen:
10. Beweeg de zijstandaard omhoog.
11. Trek de koppelingshendel in.
12. Druk op de startknop.
Start de motor?
Het systeem is in orde.
De motorfiets mag worden gebruikt.
De vrijstandschakelaar werkt mogelijk
niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De zijstandaardschakelaar werkt
mogelijk niet goed.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de
koppelingshendel werkt mogelijk niet.
Rijd niet met de motorfiets voordat
deze is nagekeken door een Yamaha
dealer.
WAARSCHUWING
Laat als een storing wordt
aangetroffen de machine nakijken
alvorens te gaan rijden.
JA NEE
JA NEE
JA NEE
UB6GD0D0.book Page 22 Tuesday, August 27, 2019 3:03 PM
Page 37 of 96
Voor uw veiligheid – controles voor het rijden
4-1
4
DAU63441
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvoldoende inspectie of onderhoud van de machine vergroot het risico op ongeval
of schade. Rijd niet met de machine als u een probleem hebt gevonden. Als een pro-
bleem niet kan worden opgelost via de procedures in deze handleiding, laat de ma-
chine dan nazien door een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLES PAGINA
Brandstof• Controleer het brandstofniveau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheu-
ren of beschadiging en controleer de slangaansluiting.3-16,
3-18
Motorolie• Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage.6-8
Koelvloeistof• Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage.6-11
Voorrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-21,
6-22
Achterrem• Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof
bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage.6-21,
6-22
UB6GD0D0.book Page 1 Tuesday, August 27, 2019 3:03 PM
Page 38 of 96
Voor uw veiligheid – controles voor het rijden
4-2
4
Koppeling• Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.6-18
Gasgreep• Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren.6-14,
6-26
Bedieningskabels• Controleer of de werking soepel is.
• Smeer indien nodig.6-25
Aandrijfketting• Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.6-23,
6-25
Wielen en banden• Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.6-15,
6-18
Rem- en schakelpeda-
len• Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.6-26
Rem- en koppelings-
hendels• Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.6-27
Zijstandaard• Controleer of de werking soepel is.
• Smeer indien nodig het scharnierpunt.6-27
Framebevestigingen• Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast.—
Instrumenten, verlich-
ting, signaleringssy-
steem en schakelaars• Controleer de werking.
• Corrigeer indien nodig.—
Zijstandaardschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren.3-20 ITEM CONTROLES PAGINA
UB6GD0D0.book Page 2 Tuesday, August 27, 2019 3:03 PM
Page 39 of 96
Gebruik en belangrijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU16831
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1000 km (600 mi). Lees daarom de volgen-
de informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit gedurende de eerste 1000 km (600 mi)
niet te zwaar worden belast. De verschillen-
de onderdelen van de motor slijten op el-
kaar in totdat de juiste bedrijfsspelingen zijn
bereikt. Rijd tijdens deze periode nooit
langdurig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU16983
0–500 km (0–300 mi)
Laat de motor niet langer dan 5000 tpm
achtereen draaien.
Zet de motor steeds af nadat deze een uur
heeft gedraaid en laat deze dan vijf tot tien
minuten lang afkoelen.
Varieer van tijd tot tijd het motortoerental.
Laat de motor niet steeds in één vaste
stand van de gasgreep draaien.
500–1000 km (300–600 mi)
Laat de motor niet langer dan 7500 tpm
achtereen draaien.
Gebruik de motor in alle versnellingen,
maar draai het gas nooit helemaal open.
LET OP: Na 1000 km (600 mi) moet de
motorolie worden ververst, moet de olie-
filterpatroon of het oliefilterelement wor-
den vervangen en moet de oliezeef
worden gereinigd.
[DCA10322]
1000 km (600 mi) en verder
De machine kan nu normaal worden ge-
bruikt.
UB6GD0D0.book Page 1 Tuesday, August 27, 2019 3:03 PM
Page 40 of 96
Gebruik en belangrijke rij-informatie
5-2
5
LET OP
DCA10311
Voer het toerental niet zover op dat
de toerenteller in de rode zone
wijst.
Als tijdens de inrijperiode motor-
schade optreedt, vraag dan direct
een Yamaha dealer de machine te
controleren.
DAU86690
De motor starten
Het startspersysteem staat starten toe
wanneer:
de versnellingsbak in de vrijstand
staat of
de versnellingsbak in een versnelling
is geschakeld, de zijstandaard is op-
geklapt en de koppelingshendel is in-
getrokken.
Om de motor te starten
1. Draai het contactslot naar ON en zet
de noodstopschakelaar in de stand
“run”.
2. Controleer of de indicator en het/de
waarschuwingslampje(s) enkele se-
conden oplichten en dan uitgaan. (Zie
pagina 3-2.)
OPMERKING
Start de motor niet als het waarschu-
wingslampje motorstoring blijft bran-
den.
Het ABS-waarschuwingslampje moet
gaan branden en aan blijven totdat de
machine een snelheid van 10 km/h (6
mi/h) bereikt.
LET OP
DCA24110
Als een waarschuwings- of controle-
lampje niet werkt zoals hierboven be-
schreven, vraag dan uw Yamaha dealer
om de machine te controleren.
3. Schakel de versnellingsbak in de vrij-
stand.
4. Start de motor door de startknop in te
drukken.
5. Laat de startknop los als de motor
start, of na 5 seconden. Wacht 10 se-
conden voordat u opnieuw op de
knop drukt om de accuspanning weer
te laten opbouwen.
UB6GD0D0.book Page 2 Tuesday, August 27, 2019 3:03 PM
