ESP YAMAHA MT-125 2020 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-33
6
3. Ligue o interruptor principal e o circui-
to elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente
a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.
PAUN2261
Luzes do veículo
Este veículo está equipado com luzes LED
nos faróis dianteiros, nos mínimos e nas lu-
zes do travão/traseiras. Se uma luz não se
acender, verifique o fusível e, em seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
PRECAUÇÃO
PCA16581
Não cole nenhum tipo de película colori-
da nem autocolantes na lente do farol
dianteiro.
Fusíveis especificados:
Fusível principal:
15.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
15.0 A
Fusível da unidade de controlo
ABS:
2.0 A
Fusível do farol dianteiro:
7.5 A
1. Mínimos
2. Farol dianteiro
21
UB6GP0P0.book Page 33 Tuesday, August 27, 2019 3:00 PM

Manutenção periódica e ajustes
6-34
6
PAU24182
Luz do travão/farolim traseiro
Este modelo está equipado com uma luz
do travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU62590
Substituição de uma lâmpada do
sinal de mudança de direção
1. Retire a lente do sinal de mudança de
direção, removendo o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada do si-
nal de mudança de direção (em con-
junto com a lâmpada), rodando-o no
sentido contrário ao dos ponteiros do
relógio.
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), rodando-o no sentido dos
ponteiros do relógio.
6. Instale a lente do sinal de mudança de
direção, colocando o respetivo para-
fuso. PRECAUÇÃO: Não aperte de-
masiado o parafuso pois a lente
poderá partir.
[PCA11192]
1. Parafuso
1. Lâmpada do sinal de mudança de direção
1
ZAUM1609
1
UB6GP0P0.book Page 34 Tuesday, August 27, 2019 3:00 PM

Manutenção periódica e ajustes
6-35
6
PAUM3510
Substituição da lâmpada da luz
da chapa de matrícula
1. Retire a unidade da luz da chapa de
matrícula, retirando o respetivo para-
fuso.
2. Retire o recetáculo da lâmpada da luz
da chapa de matrícula (em conjunto
com a lâmpada), puxando-o para fo-
ra.
3. Puxe a lâmpada fundida para removê-
la.
4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.
6. Instale a unidade da luz da chapa de
matrícula, instalando o respetivo pa-
rafuso.
PAU67131
Suporte do motociclo
Uma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
1. Recetáculo da luz da lâmpada da chapa de
matrícula
2. Unidade da luz da chapa de matrícula
3. Parafuso
ZAUM1621
2
3
1. Apoio de manutenção (exemplo)
1
UB6GP0P0.book Page 35 Tuesday, August 27, 2019 3:00 PM

Manutenção periódica e ajustes
6-36
6
PAU25872
Deteção e resolução de proble-
mas
Embora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer al-
guns problemas durante a sua utilização.
Qualquer problema nos sistemas de com-
bustível, compressão ou ignição, por
exemplo, poderá provocar um fraco arran-
que e perda de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedi-
mentos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
UB6GP0P0.book Page 36 Tuesday, August 27, 2019 3:00 PM

Manutenção periódica e ajustes
6-37
6
PAU86390

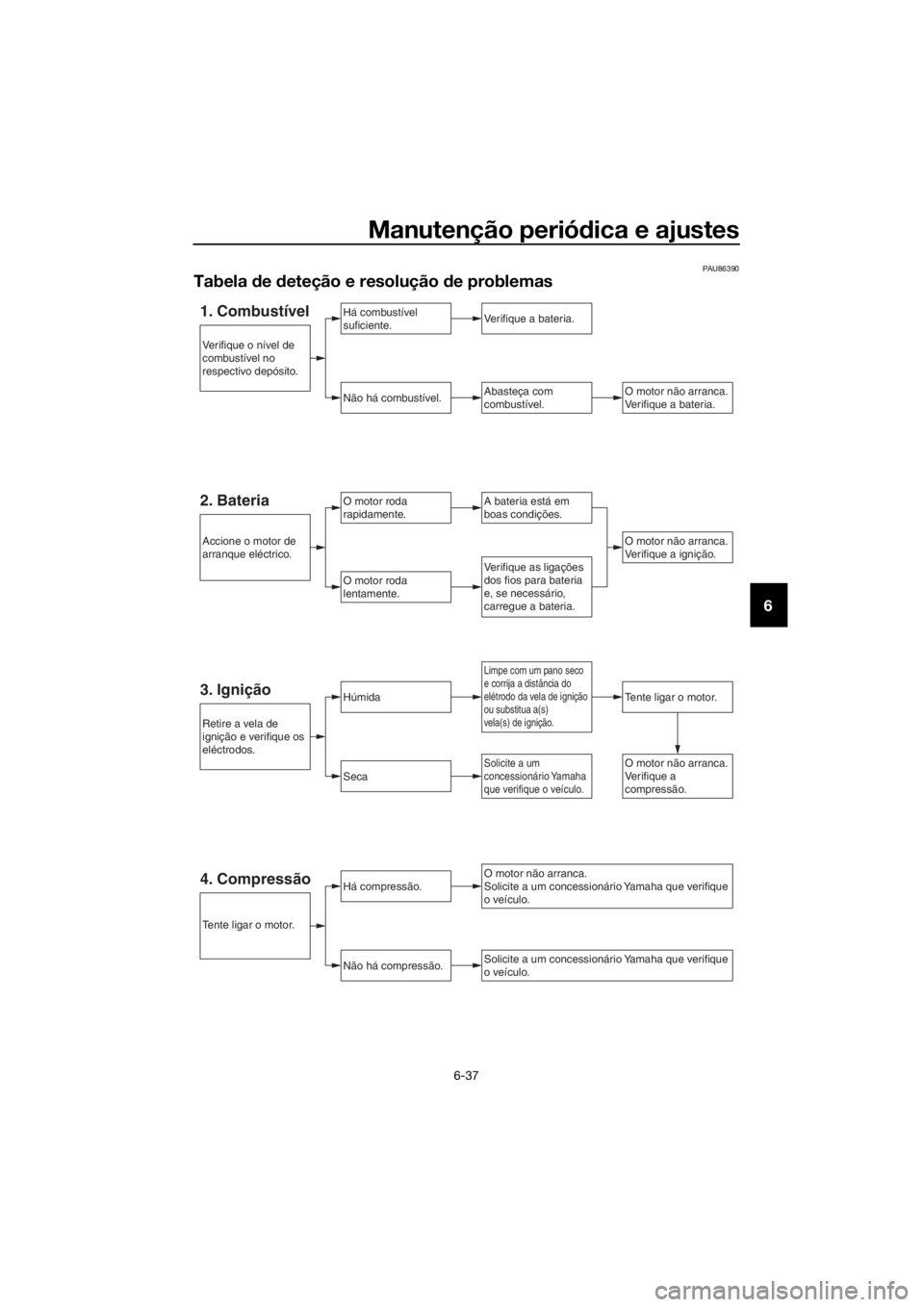

Tabela de deteção e resolução de problemas
1. CombustívelHá combustível
suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com
combustível.
O motor roda
rapidamente.
O motor roda
lentamente.
Tente ligar o motor.
O motor não arranca.
Verifique a bateria.
2. BateriaA bateria está em
boas condições.
O motor não arranca.
Verifique a ignição.
3. IgniçãoHúmida
Seca
Há compressão.
Não há compressão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique
o veículo.
Solicite a um concessionário Yamaha que verifique
o veículo.
O motor não arranca.
Verifique a
compressão.Solicite a um
concessionário Yamaha
que verifique o veículo.
Retire a vela de
ignição e verifique os
eléctrodos.
Accione o motor de
arranque eléctrico.
Tente ligar o motor.
Verifique o nível de
combustível no
respectivo depósito.
4. Compressão
Verifique as ligações
dos fios para bateria
e, se necessário,
carregue a bateria.
Limpe com um pano seco
e corrija a distância do
elétrodo da vela de ignição
ou substitua a(s)
vela(s) de ignição.
UB6GP0P0.book Page 37 Tuesday, August 27, 2019 3:00 PM

Manutenção periódica e ajustes
6-38
6
PAU86430Sobreaquecimento do motor
AVISO
PWAT1041
Não retire a tampa do radiador enquanto o motor e o radiador estiverem quen-
tes. O fluido e o vapor muito quentes podem ser expelidos sob pressão, poden-
do provocar graves ferimentos. Não se esqueça de aguardar até que o motor
tenha arrefecido.
Coloque um pedaço de pano espesso, tal como uma toalha, sobre a tampa do
radiador, e depois rode lentamente a tampa no sentido contrário ao dos pontei-
ros do relógio até esta parar para permitir o escape de qualquer pressão residu-
al. Quando o ruído sibilante parar, prima a tampa enquanto a roda no sentido
contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTA
Caso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, desde
que seja substituída pelo líquido refrigerante recomendado logo que possível.
Aguarde que o
motor arrefeça.
Verifique o nível de
refrigerante no
reservatório e no
radiador.Adicione líquido
refrigerante.
(Consulte NOTA.)
O nível de
refrigerante está OK.
Não há fuga.
Há fuga.
O nível de refrigerante
está baixo. Verifique se
o sistema de
refrigeração tem fugas.
Solicite a um
concessionário Yamaha
que verifique e repare
o sistema de refrigeração.
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.
UB6GP0P0.book Page 38 Tuesday, August 27, 2019 3:00 PM

Cuidados e arrumação do motociclo
7-2
7
químicos agressivos, incluindo
agentes de limpeza de rodas dema-
siado ácidos, especialmente em ro-
das de raio ou de magnésio.
químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas podem riscar e danificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.
toalhas, esponjas ou escovas con-
taminadas com produtos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gasoli-
na, removedores de ferrugem, líqui-
do dos travões ou anticongelante,
etc.
Antes de lavar
1. Estacione o veículo num local onde
não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas,
coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso
com um saco de plástico e um elásti-
co forte.
4. Humedeça as manchas difíceis, como
insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man-
chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengordurantes em
áreas que requeiram lubrificação
como vedantes, anilhas e eixos das
rodas. Siga as instruções do produ-
to.
[PCA26290]
Lavagem
1. Retire todo o desengordurante e lave
o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente
sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente
para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver sido
exposto a sal. A água quente au-
menta as propriedades corrosivas
do sal.
[PCA26301]
3. Para veículos equipados com para-
vento: Limpe o para-vento com uma
toalha suave ou uma esponja hume-
decida com água e um detergente
com pH neutro. Se necessário, utilize
um produto de limpeza de alta quali-
dade para o para-vento ou um produ-
to de polir para motociclos.
PRECAUÇÃO: Nunca utilize quími-
cos fortes para limpar o para-vento.
Além disso, alguns compostos de
limpeza para plásticos podem ris-
car o para-vento, pelo que deverá
testar todos os produtos de limpe-
za antes da aplicação geral.
[PCA26310]
4. Remova minuciosamente com água
lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem
1. Seque o veículo com um pano suave
ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
UB6GP0P0.book Page 2 Tuesday, August 27, 2019 3:00 PM

Cuidados e arrumação do motociclo
7-4
7
PAU83472
Armazenagem
Guarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o
sistema de escape estão frios. Se o veículo
ficar frequentemente parado durante se-
manas, utilize um estabilizador de combus-
tível de qualidade após cada
abastecimento.
PRECAUÇÃO
PCA21170
Guardar o veículo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
esta se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.
Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos
fortes.
Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais):
1. Efetue todas as reparações necessá-
rias e qualquer manutenção em falta.
2. Siga todas as instruções na secção de
Cuidado deste capítulo.
3. Encha o depósito de combustível,
adicionando estabilizador de com-
bustível seguindo as instruções do
produto. Deixe o motor a funcionar
durante 5 minutos para distribuir o
combustível tratado por todo o siste-
ma de combustível.
4. Para veículos equipados com torneira
de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o
combustível novamente no depósito
de combustível.
6. Utilize um óleo anticorrosão para o
motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não
estiver disponível, efetue os passos
seguintes para cada cilindro:
a. Retire a tampa da vela de ignição
e a vela.
b. Verta uma colher de chá de óleo
do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni-
ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (Isto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta ação revestirá a
parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
elétrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10952]
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de contro-
lo, pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
UB6GP0P0.book Page 4 Tuesday, August 27, 2019 3:00 PM

Especificações
8-1
8
Dimensões:
Comprimento total:
1960 mm (77.2 in)
Largura total:
800 mm (31.5 in)
Altura total:
1065 mm (41.9 in)
Altura do assento:
810 mm (31.9 in)
Distância entre os eixos:
1325 mm (52.2 in)
Distância mínima do chão:
160 mm (6.30 in)
Raio de viragem mínimo:
2.9 m (9.51 ft)
Peso:
Massa em vazio:
140 kg (309 lb)
Motor:
Ciclo de combustão:
4 tempos
Sistema de refrigeração:
Refrigerado por circulação de líquido
Comando de válvulas:
SOHC
Número de cilindros:
Um cilindro
Cilindrada:
124 cm³
Diâmetro × curso:
52.0 × 58.6 mm (2.05 × 2.31 in)
Sistema de arranque:
Arrancador eléctrico
Óleo de motor:
Marca recomendada:
Graus de viscosidade SAE:
10W-40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Mudança de óleo:
0.85 L (0.90 US qt, 0.75 Imp.qt)
Com remoção do filtro de óleo:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Quantidade de líquido refrigerante:
Reservatório de refrigerante (até à marca de
nível máximo):
0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiador (incluindo todas as vias):
0.49 L (0.52 US qt, 0.43 Imp.qt)
Combustível:
Combustível recomendado:
Gasolina sem chumbo (E10 aceitável)
Índice de octano (RON):
95
Capacidade do depósito de combustível:
10 L (2.6 US gal, 2.2 Imp.gal)
Volume da reserva de combustível:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injecção de combustível:
Corpo do acelerador:
Marca da identificação:
B5G1 00
Sistema de transmissão:
Relação das velocidades:
1.ª:
2.833 (34/12)
2.ª:
1.875 (30/16)
3.ª:
1.364 (30/22)
4.ª:
1.143 (24/21)
5.ª:
0.957 (22/23)
6.ª:
0.840 (21/25)
Pneu dianteiro:
Tipo:
Sem câmara de ar
Dimensão:
100/80-17M/C 52S
Fabricante/modelo:
MICHELIN PILOT STREET
Pneu traseiro:
Tipo:
Sem câmara de ar
Dimensão:
140/70-17M/C 66S
Fabricante/modelo:
MICHELIN PILOT STREET
Carga:
Carga máxima:
180 kg (397 lb)
UB6GP0P0.book Page 1 Tuesday, August 27, 2019 3:00 PM

Especificações
8-2
8
(Peso total com condutor, passageiro, carga
e acessórios)
Travão dianteiro:
Tipo:
Travão hidráulico com um disco
Travão traseiro:
Tipo:
Travão hidráulico com um disco
Suspensão dianteira:
Tipo:
Forquilha telescópica
Suspensão traseira:
Tipo:
Braço oscilante (suspensão de elo)
Sistema eléctrico:
Tensão do sistema:
12 V
Bateria:
Modelo:
GTZ4V
Voltagem, capacidade:
12 V, 3.0 Ah (10 HR)
Potência da lâmpada:
Farol dianteiro:
LED
Luz do travão/farolim traseiro:
LED
Sinal de mudança de direcção dianteiro:
10.0 W
Sinal de mudança de direcção traseiro:
10.0 W
Mínimos:
LED
Luz da chapa de matrícula:
5.0 W
UB6GP0P0.book Page 2 Tuesday, August 27, 2019 3:00 PM
