YAMAHA MT-125 2020 Manuale duso (in Italian)

Informazioni di sicurezza
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.
Rimuovere dal motociclo tutti gli og-
getti non ancorati.
Controllare che il rubinetto benzina (se
in dotazione) sia in posizione OFF e
che non vi siano perdite di carburante.
Innestare la marcia (per i modelli con
cambio manuale).
Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.
UB6GH0H0.book Page 5 Monday, August 26, 2019 2:28 PM

Descrizione
2-1
2
HAU63371

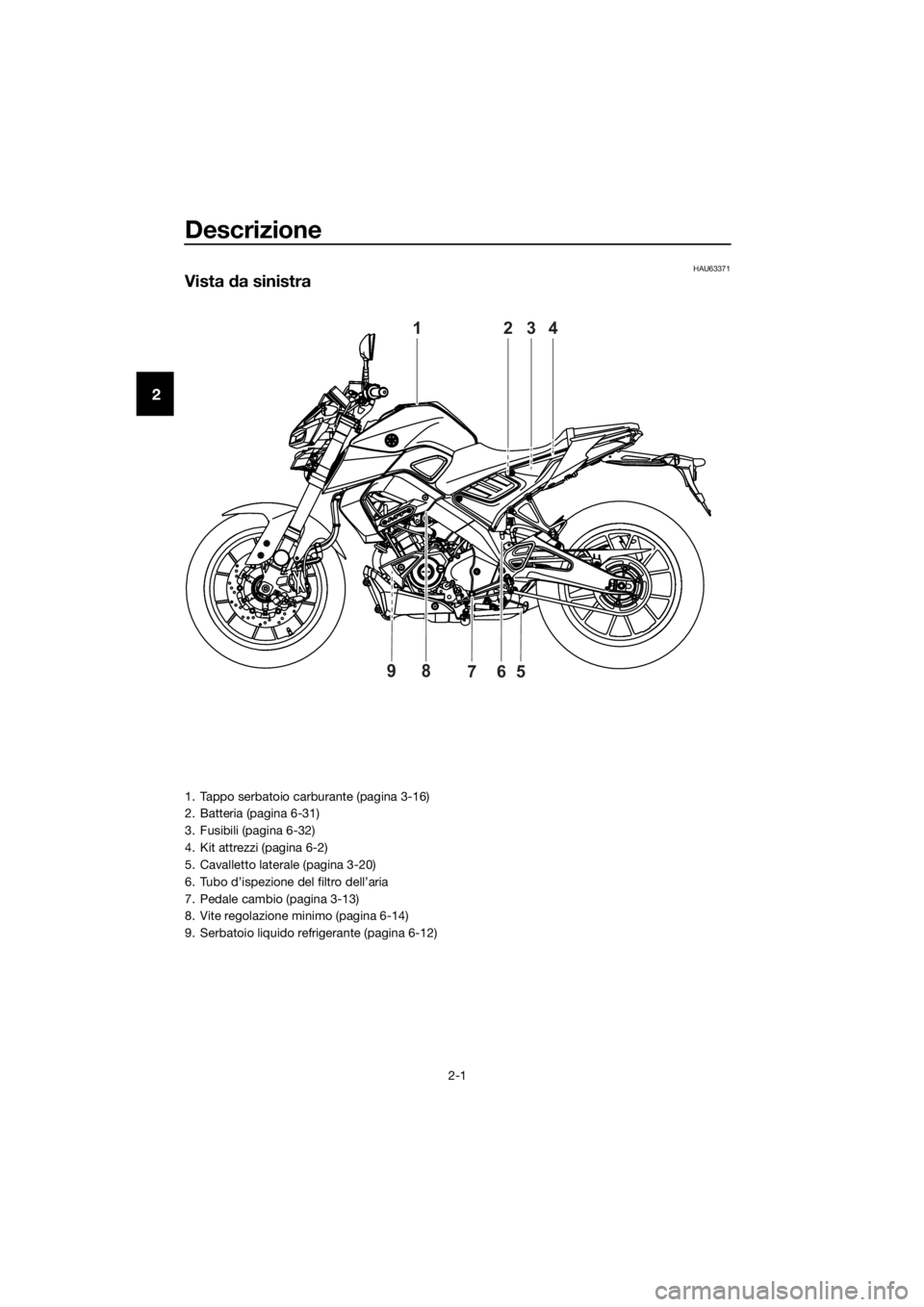

Vista da sinistra
1234
65798
1. Tappo serbatoio carburante (pagina 3-16)
2. Batteria (pagina 6-31)
3. Fusibili (pagina 6-32)
4. Kit attrezzi (pagina 6-2)
5. Cavalletto laterale (pagina 3-20)
6. Tubo d’ispezione del filtro dell’aria
7. Pedale cambio (pagina 3-13)
8. Vite regolazione minimo (pagina 6-14)
9. Serbatoio liquido refrigerante (pagina 6-12)
UB6GH0H0.book Page 1 Monday, August 26, 2019 2:28 PM

Descrizione
2-2
2
HAU63391

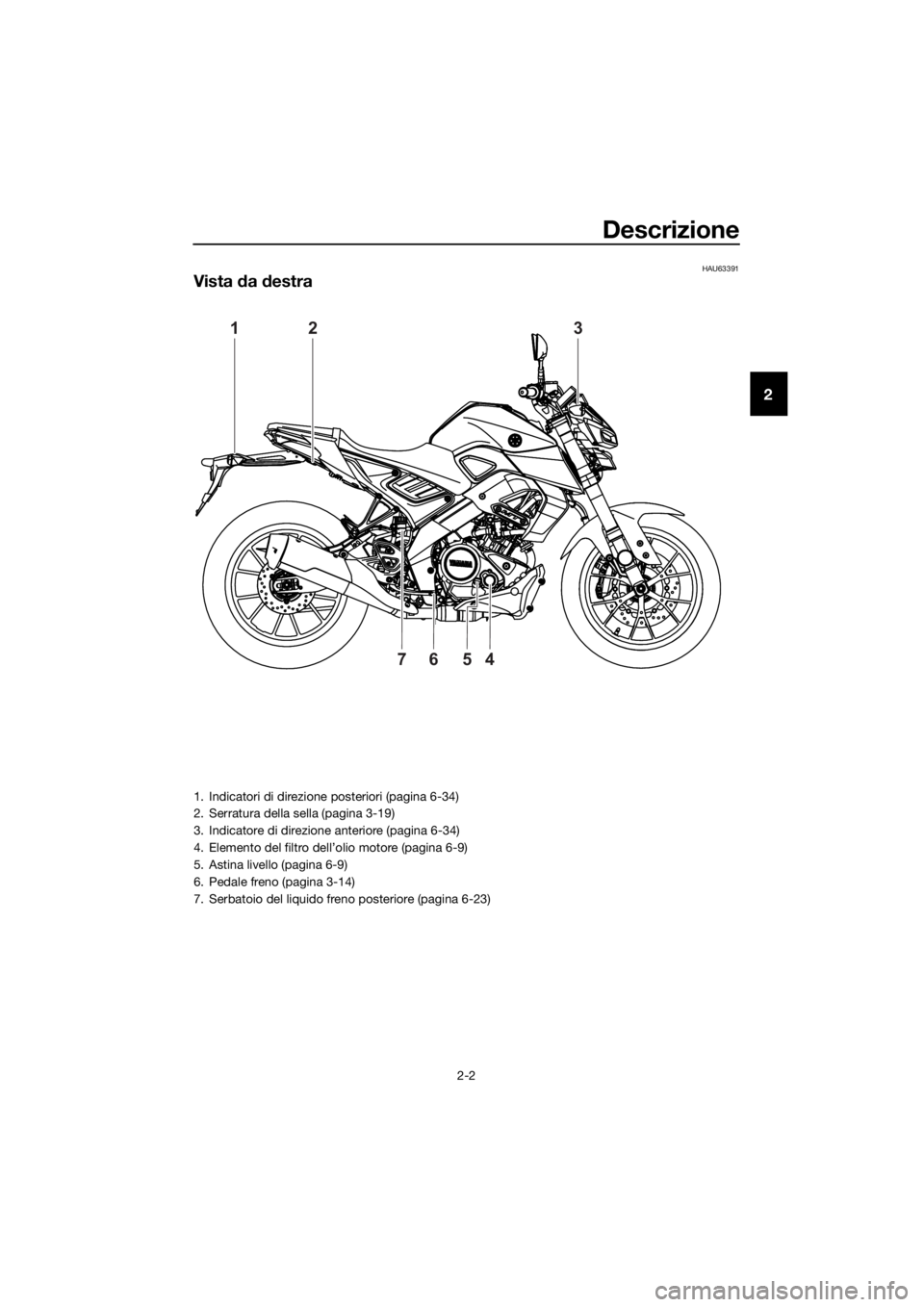

Vista da destra
123
4567
1. Indicatori di direzione posteriori (pagina 6-34)
2. Serratura della sella (pagina 3-19)
3. Indicatore di direzione anteriore (pagina 6-34)
4. Elemento del filtro dell’olio motore (pagina 6-9)
5. Astina livello (pagina 6-9)
6. Pedale freno (pagina 3-14)
7. Serbatoio del liquido freno posteriore (pagina 6-23)
UB6GH0H0.book Page 2 Monday, August 26, 2019 2:28 PM

Descrizione
2-3
2
HAU63401

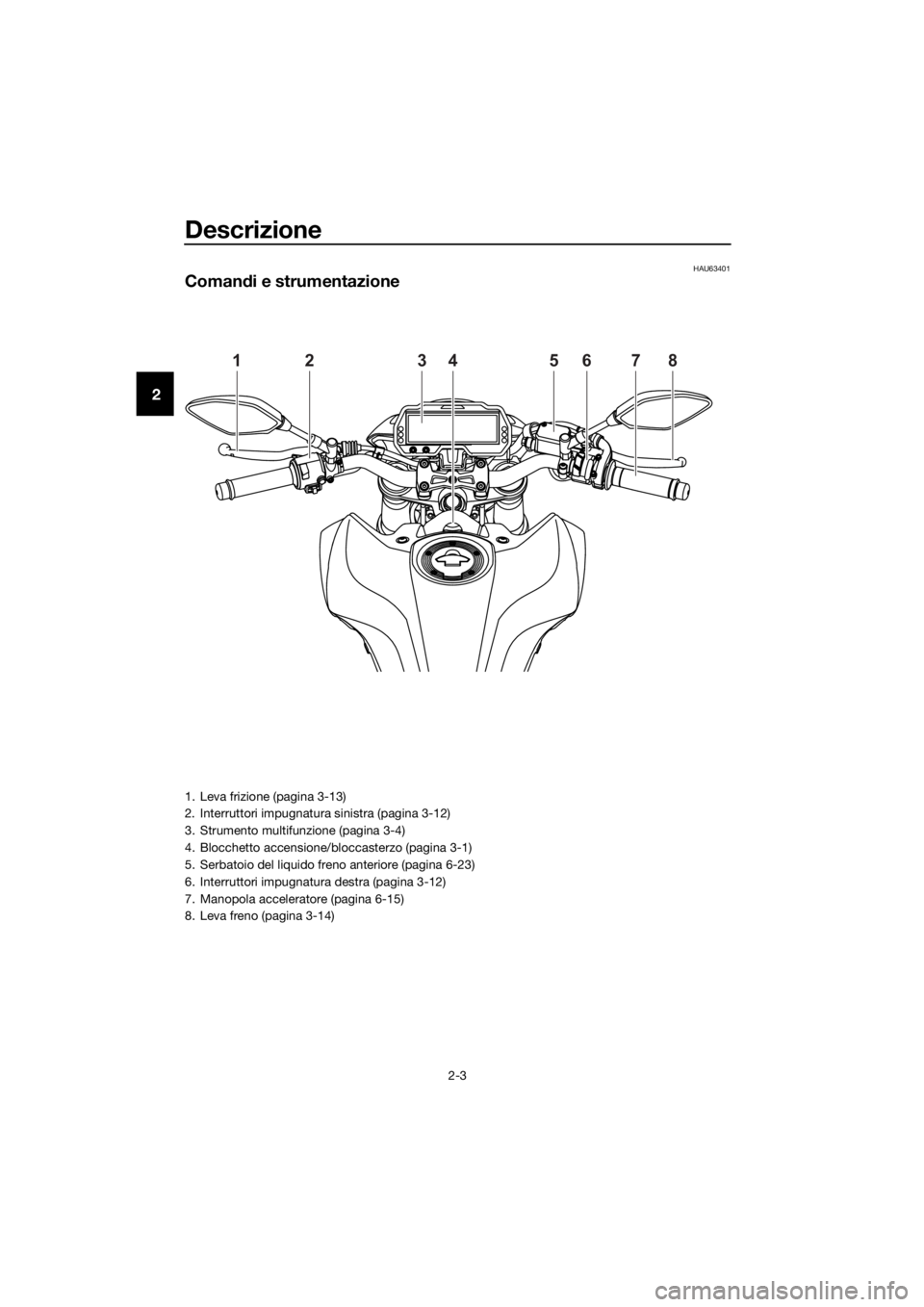

Comandi e strumentazione
12345678
1. Leva frizione (pagina 3-13)
2. Interruttori impugnatura sinistra (pagina 3-12)
3. Strumento multifunzione (pagina 3-4)
4. Blocchetto accensione/bloccasterzo (pagina 3-1)
5. Serbatoio del liquido freno anteriore (pagina 6-23)
6. Interruttori impugnatura destra (pagina 3-12)
7. Manopola acceleratore (pagina 6-15)
8. Leva freno (pagina 3-14)
UB6GH0H0.book Page 3 Monday, August 26, 2019 2:28 PM

Strumento e funzioni di controllo
3-1
3
HAU10462

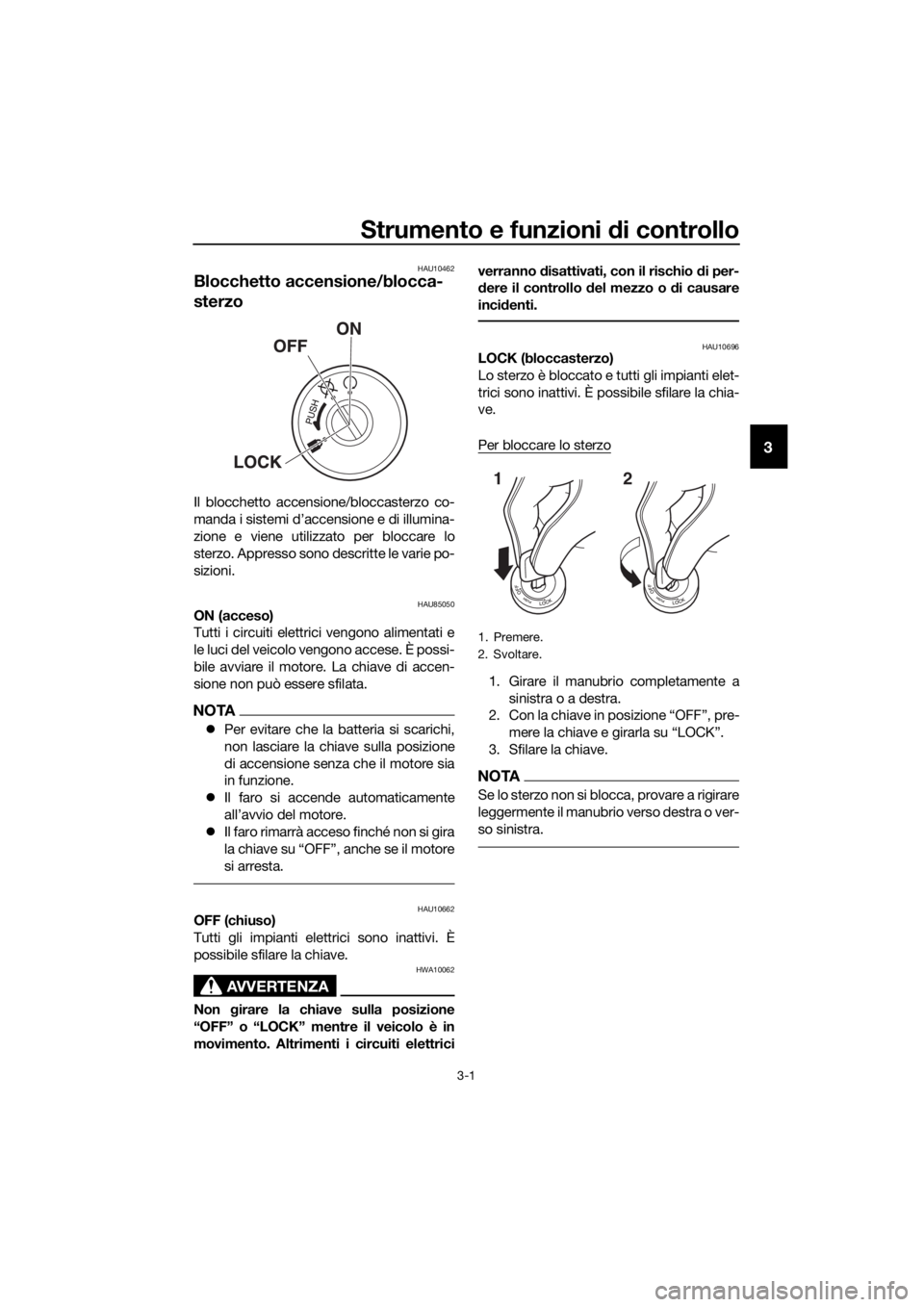

Blocchetto accensione/blocca-
sterzo
Il blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.
HAU85050ON (acceso)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.
NOTA
Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
Il faro si accende automaticamente
all’avvio del motore.
Il faro rimarrà acceso finché non si gira
la chiave su “OFF”, anche se il motore
si arresta.
HAU10662OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettriciverranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10696LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra o a destra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.
NOTA
Se lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra o ver-
so sinistra.
1. Premere.
2. Svoltare.
12
UB6GH0H0.book Page 1 Monday, August 26, 2019 2:28 PM

Strumento e funzioni di controllo
3-2
3

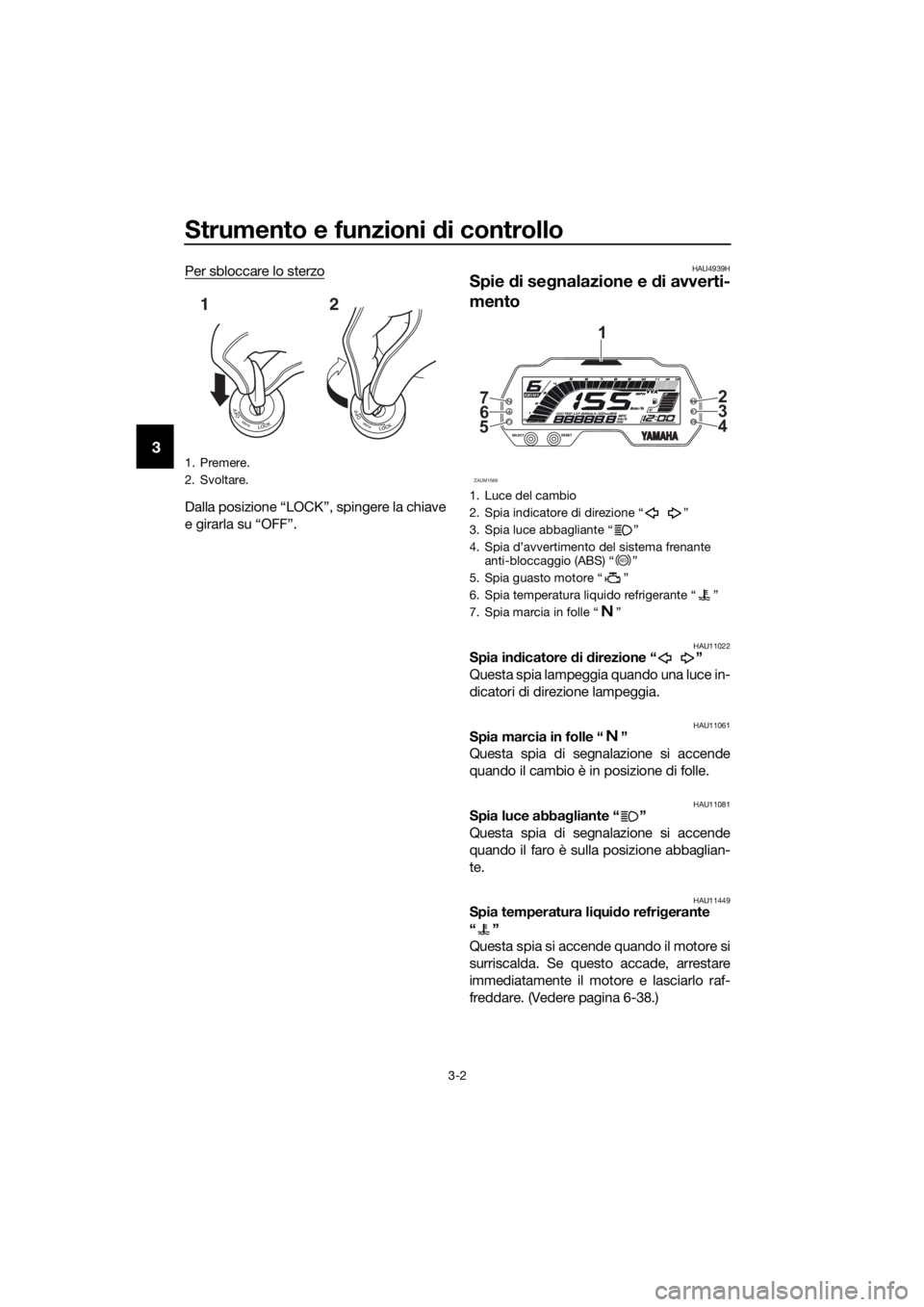

Per sbloccare lo sterzo
Dalla posizione “LOCK”, spingere la chiave
e girarla su “OFF”.
HAU4939H
Spie di segnalazione e di avverti-
mento
HAU11022Spia indicatore di direzione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
HAU11061Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11449Spia temperatura liquido refrigerante
“”
Questa spia si accende quando il motore si
surriscalda. Se questo accade, arrestare
immediatamente il motore e lasciarlo raf-
freddare. (Vedere pagina 6-38.)
1. Premere.
2. Svoltare.
12
1. Luce del cambio
2. Spia indicatore di direzione Ž
3. Spia luce abbagliante Ž
4.
anti-bloccaggio (ABS) Ž
5. Spia guasto motore Ž
6. Spia temperatura liquido refrigerante Ž
7. Spia marcia in folle Ž
ZAUM1566
56 72
3
4
1
ABS
UB6GH0H0.book Page 2 Monday, August 26, 2019 2:28 PM

Strumento e funzioni di controllo
3-3
3
Per i veicoli dotati di ventole radiatore, la
ventola radiatore (o le ventole radiatore) si
accende o si spegne automaticamente in
funzione della temperatura del liquido refri-
gerante.
NOTA
Quando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
ATTENZIONE
HCA10022
Non continuare ad azionare il motore in
caso di surriscaldamento.
HAU73172Spia guasto motore “ ”
Questa spia si accende se viene rilevata
un’anomalia al motore o a un altro sistema
di comando del veicolo. Se questo accade,
far controllare il sistema diagnostico di bor-
do da un concessionario Yamaha.
NOTA
Quando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la spia non si accende o se la
spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.
HAU69895Spia ABS “ ”
Questa spia si accende quando si accende
il veicolo per la prima volta e si spegne
dopo aver iniziato a mettersi in marcia. Se
la spia si accende mentre si è in marcia, è
possibile che il sistema frenante anti-bloc-
caggio non funzioni correttamente.
AVVERTENZA
HWA16043
Se la spia ABS non si spegne dopo aver
raggiunto una velocità di 10 km/h
(6 mi/h) oppure se la spia ABS si accen-
de mentre si è in marcia:
Prestare estrema attenzione per
evitare il possibile bloccaggio delle
ruote durante la frenatura di emer-
genza.
Far controllare il veicolo da un con-
cessionario Yamaha il prima possi-
bile.
HAU80372Luce del cambio
È possibile impostare questa spia per ac-
cendersi e spegnersi a velocità del motore
selezionate. (Vedere pagina 3-9.)
NOTA
Quando il veicolo è acceso, la spia si ac-
cenderà per qualche secondo e poi si spe-
gnerà. Se la luce non si accende, fare
controllare il veicolo da un concessionario
Yamaha.
ABS
UB6GH0H0.book Page 3 Monday, August 26, 2019 2:28 PM

Strumento e funzioni di controllo
3-4
3
HAUM4010

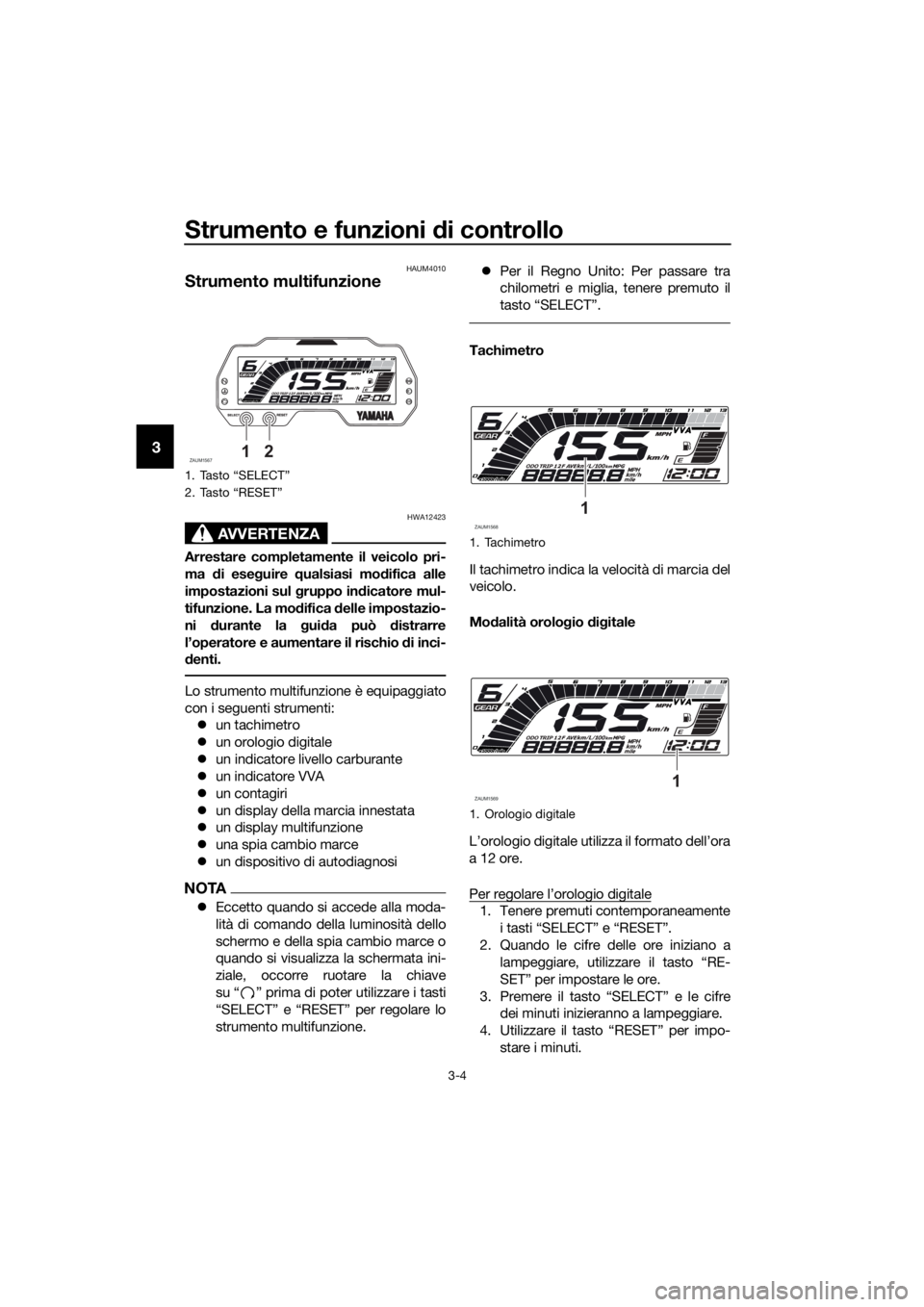

Strumento multifunzione
AVVERTENZA
HWA12423
Arrestare completamente il veicolo pri-
ma di eseguire qualsiasi modifica alle
impostazioni sul gruppo indicatore mul-
tifunzione. La modifica delle impostazio-
ni durante la guida può distrarre
l’operatore e aumentare il rischio di inci-
denti.
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
un tachimetro
un orologio digitale
un indicatore livello carburante
un indicatore VVA
un contagiri
un display della marcia innestata
un display multifunzione
una spia cambio marce
un dispositivo di autodiagnosi
NOTA
Eccetto quando si accede alla moda-
lità di comando della luminosità dello
schermo e della spia cambio marce o
quando si visualizza la schermata ini-
ziale, occorre ruotare la chiave
su “ ” prima di poter utilizzare i tasti
“SELECT” e “RESET” per regolare lo
strumento multifunzione.Per il Regno Unito: Per passare tra
chilometri e miglia, tenere premuto il
tasto “SELECT”.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Modalità orologio digitale
L’orologio digitale utilizza il formato dell’ora
a 12 ore.
Per regolare l’orologio digitale
1. Tenere premuti contemporaneamente
i tasti “SELECT” e “RESET”.
2. Quando le cifre delle ore iniziano a
lampeggiare, utilizzare il tasto “RE-
SET” per impostare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Utilizzare il tasto “RESET” per impo-
stare i minuti.

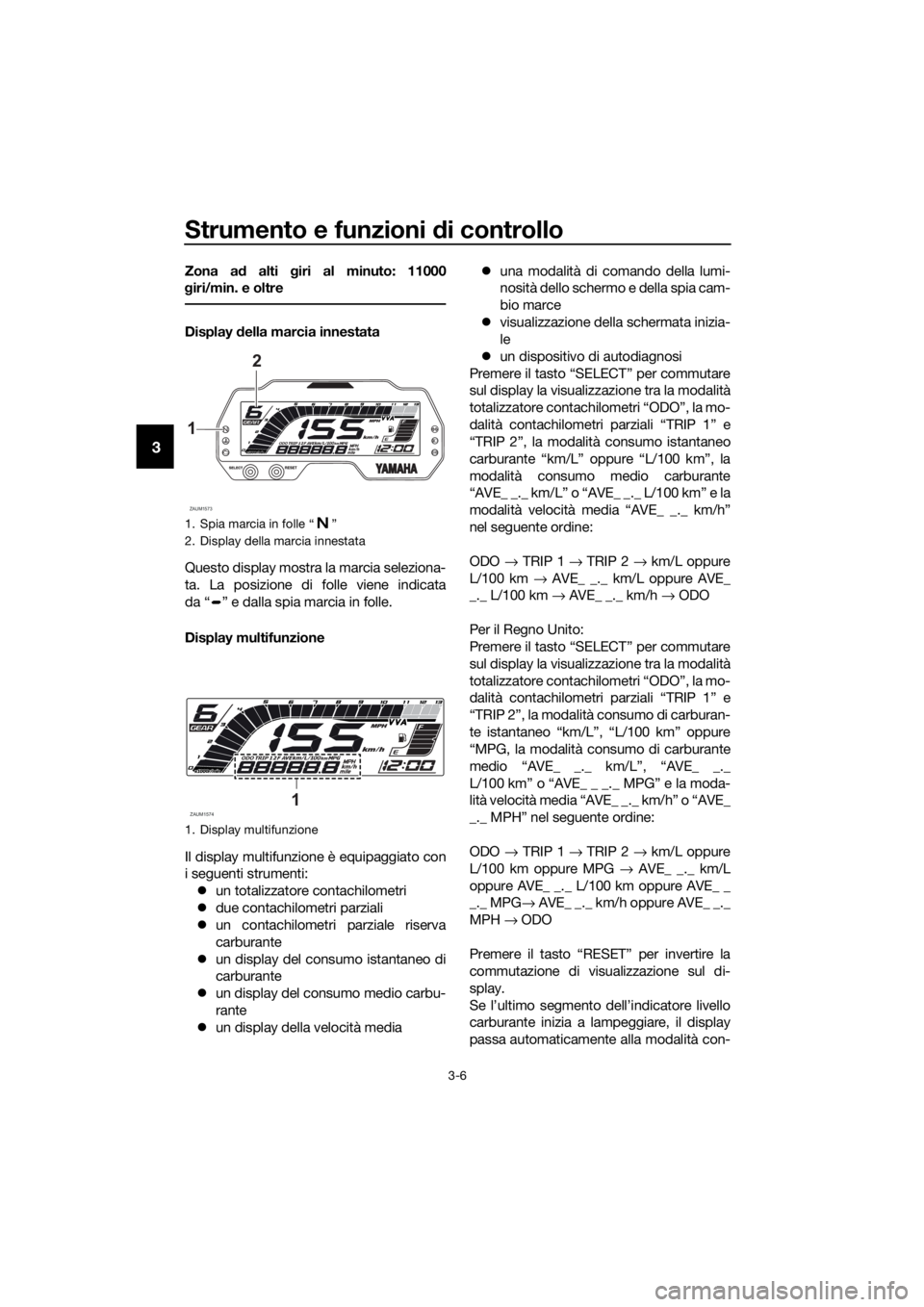

1. Tasto “SELECT”
2. Tasto “RESET”
ZAUM156712
1. Tachimetro
1. Orologio digitale
ZAUM15681
ZAUM15691
UB6GH0H0.book Page 4 Monday, August 26, 2019 2:28 PM

Strumento e funzioni di controllo
3-5
3
5. Premere il tasto “SELECT” per avviare
l’orologio digitale.

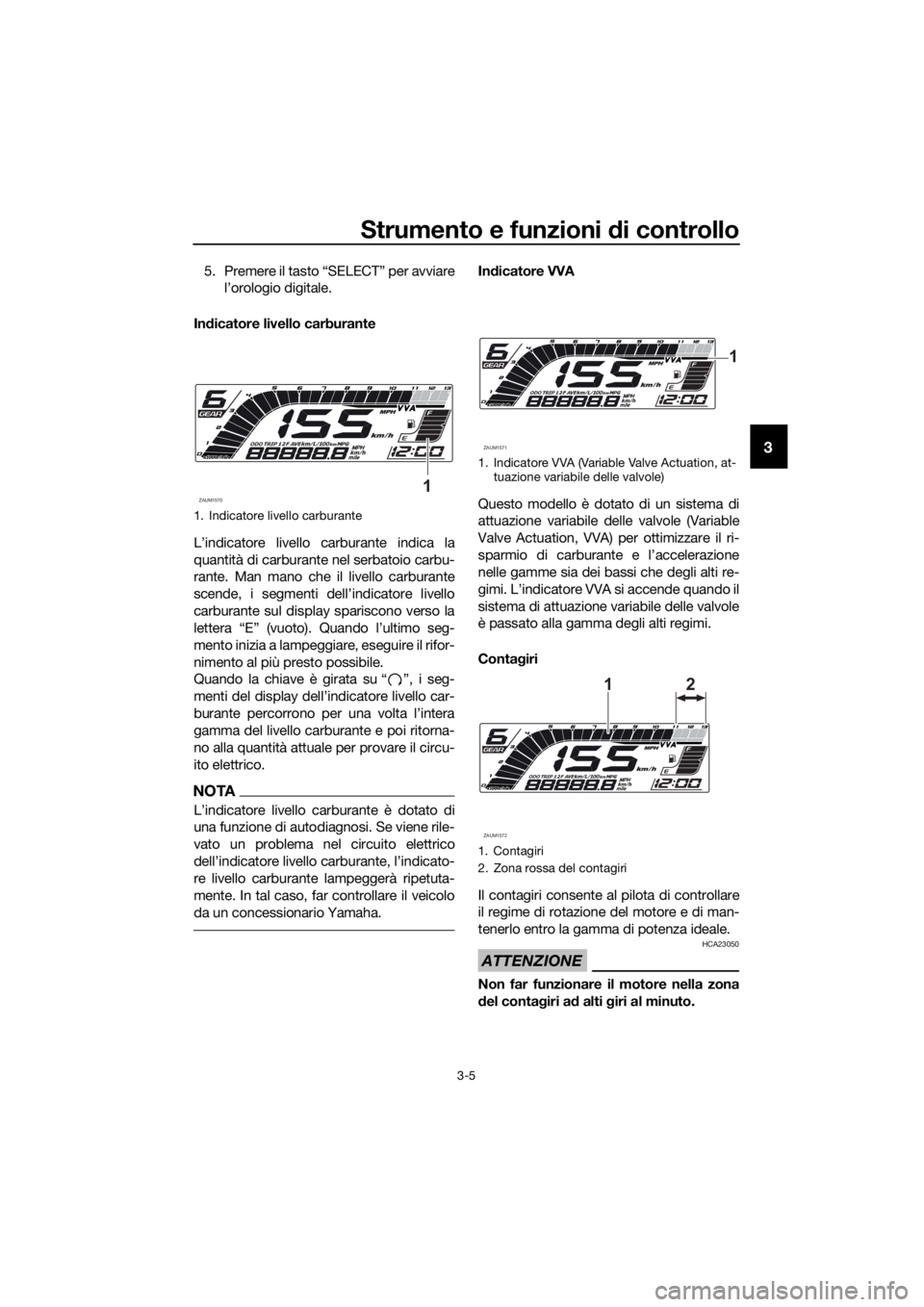

Indicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante sul display spariscono verso la
lettera “E” (vuoto). Quando l’ultimo seg-
mento inizia a lampeggiare, eseguire il rifor-
nimento al più presto possibile.
Quando la chiave è girata su “ ”, i seg-
menti del display dell’indicatore livello car-
burante percorrono per una volta l’intera
gamma del livello carburante e poi ritorna-
no alla quantità attuale per provare il circu-
ito elettrico.
NOTA

una funzione di autodiagnosi. Se viene rile-
vato un problema nel circuito elettrico

re livello carburante lampeggerà ripetuta-
mente. In tal caso, far controllare il veicolo
da un concessionario Yamaha.
Indicatore VVA
Questo modello è dotato di un sistema di
attuazione variabile delle valvole (Variable
Valve Actuation, VVA) per ottimizzare il ri-
sparmio di carburante e l’accelerazione
nelle gamme sia dei bassi che degli alti re-
gimi. L’indicatore VVA si accende quando il
sistema di attuazione variabile delle valvole
è passato alla gamma degli alti regimi.
Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.
ATTENZIONE
HCA23050
Non far funzionare il motore nella zona
del contagiri ad alti giri al minuto.
1. Indicatore livello carburante
ZAUM15701
1. Indicatore VVA (Variable Valve Actuation, at-
tuazione variabile delle valvole)
1. Contagiri
2. Zona rossa del contagiri
ZAUM1571
1
ZAUM1572
1
2
UB6GH0H0.book Page 5 Monday, August 26, 2019 2:28 PM

Strumento e funzioni di controllo
3-6
3
Zona ad alti giri al minuto: 11000
giri/min. e oltre
Display della marcia innestata
Questo display mostra la marcia seleziona-
ta. La posizione di folle viene indicata
da “ ” e dalla spia marcia in folle.
Display multifunzione
Il display multifunzione è equipaggiato con
i seguenti strumenti:
un totalizzatore contachilometri
due contachilometri parziali
un contachilometri parziale riserva
carburante
un display del consumo istantaneo di
carburante
un display del consumo medio carbu-
rante
un display della velocità mediauna modalità di comando della lumi-
nosità dello schermo e della spia cam-
bio marce
visualizzazione della schermata inizia-
le
un dispositivo di autodiagnosi
Premere il tasto “SELECT” per commutare
sul display la visualizzazione tra la modalità
totalizzatore contachilometri “ODO”, la mo-
dalità contachilometri parziali “TRIP 1” e
“TRIP 2”, la modalità consumo istantaneo
carburante “km/L” oppure “L/100 km”, la
modalità consumo medio carburante
“AVE_ _._ km/L” o “AVE_ _._ L/100 km” e la
modalità velocità media “AVE_ _._ km/h”
nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → km/L oppure
L/100 km → AVE_ _._ km/L oppure AVE_
_._ L/100 km → AVE_ _._ km/h → ODO
Per il Regno Unito:
Premere il tasto “SELECT” per commutare
sul display la visualizzazione tra la modalità
totalizzatore contachilometri “ODO”, la mo-
dalità contachilometri parziali “TRIP 1” e
“TRIP 2”, la modalità consumo di carburan-
te istantaneo “km/L”, “L/100 km” oppure
“MPG, la modalità consumo di carburante
medio “AVE_ _._ km/L”, “AVE_ _._
L/100 km” o “AVE_ _ _._ MPG” e la moda-
lità velocità media “AVE_ _._ km/h” o “AVE_
_._ MPH” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → km/L oppure
L/100 km oppure MPG → AVE_ _._ km/L
oppure AVE_ _._ L/100 km oppure AVE_ _
_._ MPG→ AVE_ _._ km/h oppure AVE_ _._
MPH → ODO
Premere il tasto “RESET” per invertire la
commutazione di visualizzazione sul di-
splay.
Se l’ultimo segmento dell’indicatore livello
carburante inizia a lampeggiare, il display
passa automaticamente alla modalità con-
1. Spia marcia in folle “ ”
2. Display della marcia innestata
1. Display multifunzione
ZAUM1573
1
2
ZAUM15741
UB6GH0H0.book Page 6 Monday, August 26, 2019 2:28 PM
