YAMAHA MT-125 2021 Betriebsanleitungen (in German)

Sicherheitsinformationen
1-4
1
 Dieses Fahrzeu g ist nicht für d as
Ziehen eins Anhän gers o der den
An bau eines Beiwag ens ausgeleg t.
Yamaha-Ori ginalzu behör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu- behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh- rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde. Teile, Zu
behör un d Mo difikationen vom
freien Zu behörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.  Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
• Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
UB6GG1G0.book Page 4 Wednesday, July 15, 2020 9:41 AM

Sicherheitsinformationen
1-5
1
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Siehe Seite 6-17 für
die Reifendaten und Informationen zu Rei-
fenwartung und Reifenwechsel.
Transport des Motorra ds
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.  Alle losen Gegenstände vom Motor-
rad entfernen. 
Kontrollieren, dass sich der Kraftstoff-
hahn (falls vorhanden) in Schließstel-
lung befindet und kein Kraftstoff aus-
tritt.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
 Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UB6GG1G0.book Page 5 Wednesday, July 15, 2020 9:41 AM

Beschreibung
2-1
2
GAU10411
Linke Seitenansicht
1
2
3
4
6
5
7
98
1. Tankverschluss (Seite 3-16)
2. Batterie (Seite 6-30)
3. Sicherungen (Seite 6-31)
4. Bordwerkzeug (Seite 6-2)
5. Seitenständer (Seite 3-21)
6. Prüfschlauch des Luftfilters
7. Fußschalthebel (Seite 3-14)
8. Leerlaufeinstellschraube (Seite 6-15) 9. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
UB6GG1G0.book Page 1 Wednesday, July 15, 2020 9:41 AM

Beschreibung
2-2
2
GAU10421
Rechte Seitenansicht
1
2
3
4
5
6
7
1. Hintere Blinklichter (Seite 6-32)
2. Sitzbankschloss (Seite 3-19)
3. Vorderes Blinklicht (Seite 6-32)
4. Ölfiltereinsatz (Seite 6-10)
5. Messstab (Seite 6-10)
6. Fußbremshebel (Seite 3-14)
7. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-22)UB6GG1G0.book Page 2 Wednesday, July 15, 2020 9:41 AM

Beschreibung
2-3
2
GAU10431

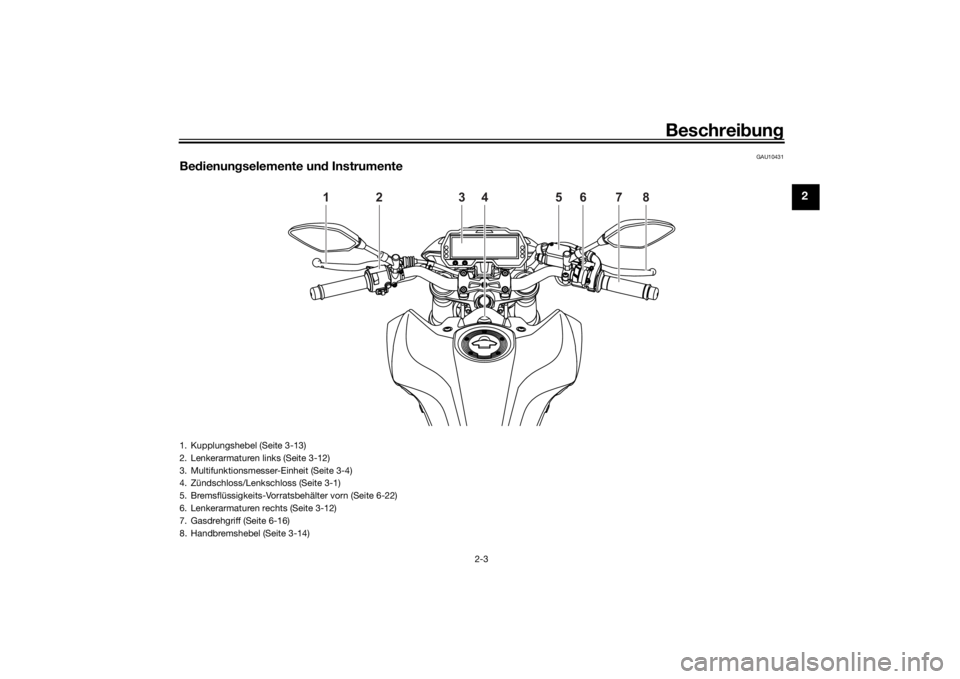

Be dienun gselemente un d Instrumente
1
2
3
4
5
6
7
8
1. Kupplungshebel (Seite 3-13)
2. Lenkerarmaturen links (Seite 3-12)
3. Multifunktionsmesser-Einheit (Seite 3-4)
4. Zündschloss/Lenkschloss (Seite 3-1)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-22)
6. Lenkerarmaturen rechts (Seite 3-12)
7. Gasdrehgriff (Seite 6-16)
8. Handbremshebel (Seite 3-14)
UB6GG1G0.book Page 3 Wednesday, July 15, 2020 9:41 AM

Funktionen der Instru mente un d Be dienun gselemente
3-1
3
GAU10462

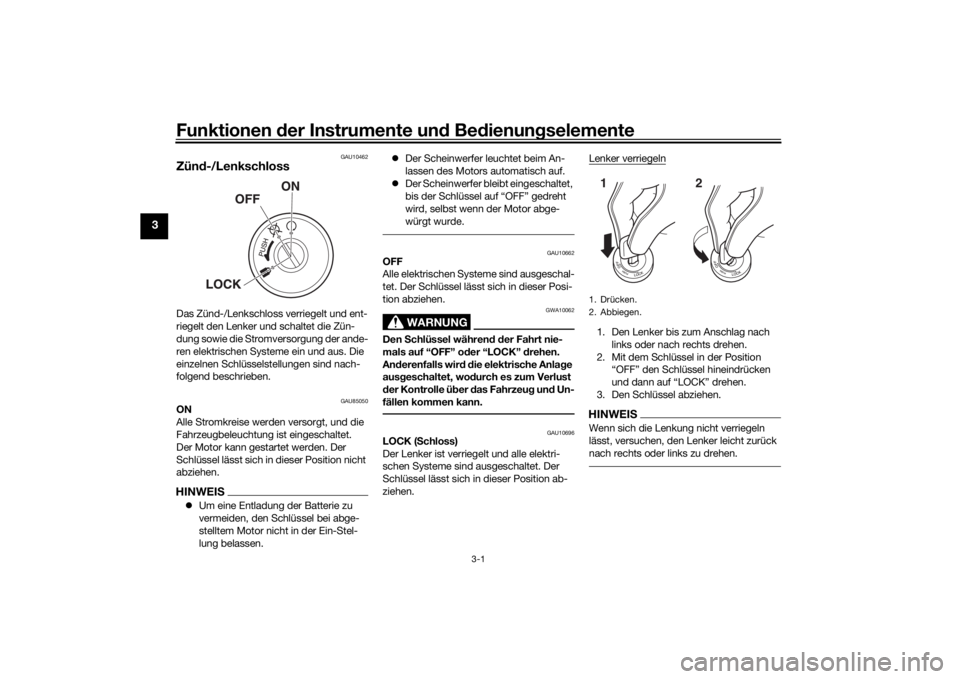

Zünd -/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU85050
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEISUm eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen. 
Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
 Der Scheinwerfer bleibt eingeschaltet,
bis der Schlüssel auf “OFF” gedreht
wird, selbst wenn der Motor abge-
würgt wurde.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” drehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wod urch es zum Verlust
d er Kontrolle ü ber das Fahrzeug und Un-
fällen kommen kann.
GAU10696
LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen. Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links oder nach rechts drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts oder links zu drehen.1. Drücken.
2. Abbiegen.12
UB6GG1G0.book Page 1 Wednesday, July 15, 2020 9:41 AM

Funktionen der Instru mente un d Be dienun gselemente
3-2
3
Lenker entriegelnAus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU4939N
Kontrollleuchten un d Warn-
leuchten
GAU11022
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11449
Kühlflüssi gkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen. (Siehe Seite 6-36.)
Bei Fahrzeugen mit Kühlerlüfter schaltet
(schalten) sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler auto-
matisch ein oder aus.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
1. Drücken.
2. Abbiegen.12
1. Schaltanzeigeleuchte
2. Blinker-Kontrollleuchte “ ”
3. Fernlicht-Kontrollleuchte “ ”
4. Antiblockiersystem (ABS)- Warnleuchte “ ”
5. Störungs-Kontrollleuchte “ ”
6. Kühlflüssigkeitstemperatur- Warnleuchte “ ”
7. Leerlauf-Kontrollleuchte “ ”ZAUM15665 6 7
2
3
4
1
ABS
UB6GG1G0.book Page 2 Wednesday, July 15, 2020 9:41 AM

Funktionen der Instru mente un d Be dienun gselemente
3-3
3
ACHTUNG
GCA10022
Bei Ü berhitzun g d arf der Motor nicht
weiter betrie ben wer den.
GAU88330
S törun gs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu b linken beg innt, die
Motor drehzahl re duzieren, um Schäd en
an der Auspuffanla ge zu vermei den.
HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel gesteuert, um eine Ver-
schlechterung und Störung des Abgas-Re-
gelsystems zu erkennen. Aufgrund dieser
Spezifikation kann die MIL aufgrund von
Fahrzeugmodifikationen, mangelnder War-
tung oder übermäßiger oder unsachgemä-
ßer Nutzung des Motorrads eingeschaltet
werden oder blinken. Um dies zu verhin-
dern, diese Vorsichtsmaßnahmen beach-
ten.
 Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
 Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
 Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
 Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
 Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
 Ordnungsgemäße Antriebskette auf-
rechterhalten.
 Korrekten Reifendruck aufrechterhal-
ten. 
Ordnungsgemäße Höhe des Fuß-
bremshebels aufrechterhalten, um zu
verhindern, dass die Hinterradbremse
schleppt.
 Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
Reifen durchdrehen lassen, Wheelies,
längeres Fahren mit halb eingrückter
Kupplung usw.
GAU69895
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die AB S-Warnleuchte nach
Erreichen einer Geschwin dig keit von 10
km/h (6 mi/h) nicht a bschaltet o der die
Warnleuchte währen d d es Fahrens auf-
leuchtet:
 Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
ABS
UB6GG1G0.book Page 3 Wednesday, July 15, 2020 9:41 AM

Funktionen der Instru mente un d Be dienun gselemente
3-4
3
 Das Fahrzeug so bald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAU80372
S chaltanzei geleuchte
Diese Leuchte kann so eingestellt werden,
dass sie sich bei gewählten Motordrehzah-
len einschaltet und ausschaltet. (Siehe Sei-
te 3-10.)HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Leuchtet
die Leuchte nicht auf, das Fahrzeug von ei-
nem Yamaha-Händler prüfen lassen.
GAUM4011
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Einstellun gen an der Multifunkti-
onsanzei ge verän dert werd en, ist das
Fahrzeug anzuhalten. Das Än dern von
Einstellun gen währen d d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:  eine Geschwindigkeitsanzeige
 eine Uhr
 einen Kraftstoffmesser
 eine VVA-Anzeige
 einen Drehzahlmesser
 eine Ganganzeige 
eine Multifunktionsanzeige
 eine Schaltzeitpunkt-Anzeigeleuchte
 eine Stromkreis-Prüfeinrichtung
HINWEISAußer zum Aufrufen des Kontrollmo-
dus für die Bildschirmhelligkeit und
die Schaltzeitpunkt-Anzeigeleuchte
oder zum Anzeigen der Begrüßungs-
anzeige muss der Schlüssel auf “ ”
gedreht werden, bevor die Knöpfe
“SELECT” und “RESET” benutzt wer-
den können, um den Multifunktions-
messer einzustellen.
 Für UK: Zum Wechseln zwischen Kilo-
metern und Meilen den Wahlknopf
“SELECT” gedrückt halten.

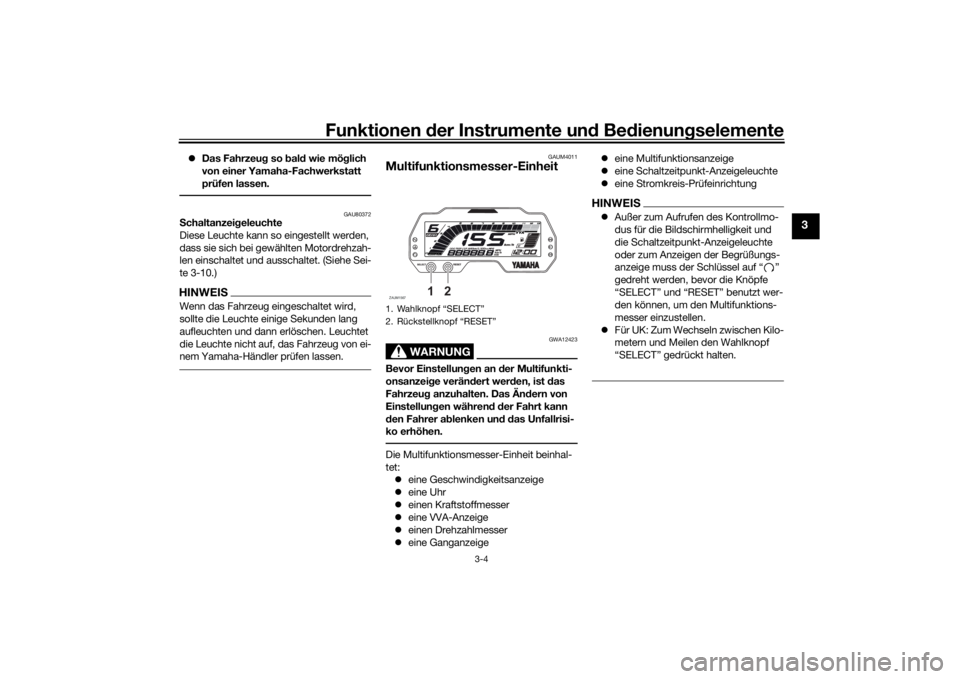

1. Wahlknopf “SELECT”
2. Rückstellknopf “RESET”ZAUM1567
1
2
UB6GG1G0.book Page 4 Wednesday, July 15, 2020 9:41 AM

Funktionen der Instru mente un d Be dienun gselemente
3-5
3
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Uhranzei ge
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat. Uhr stellen
1. Die Knöpfe “SELECT” und “RESET”
zusammen gedrückt halten.
2. Sobald die Stundenanzeige blinkt, die Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken, woraufhin die Minuten zu blinken be-
ginnen.
4. Den Rückstellknopf “RESET” verwen- den, um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken, um die Uhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoff- stand in Richtung “E” (leer) ab. Wenn das
letzte Segment zu blinken beginnt, so bald
wie möglich nachtanken.
Wenn der Schlüssel in die Stellung “ ”
gedreht wird, wandern die Display-Seg-
mente des Kraftstoffmessers zur Prüfung
des elektrischen Stromkreises einmal über
den ganzen Anzeigebereich und kehren da-
nach wieder zurück auf die aktuelle Kraft-
stoffanzeige.
HINWEISDer Kraftstoffmesser ist mit einer Strom-
kreis-Prüffunktion ausgestattet. Wenn ein
Problem im Kraftstoffmesser-Stromkreis
erkannt wird, blinkt der Kraftstoffmesser
wiederholt. In diesem Fall das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.

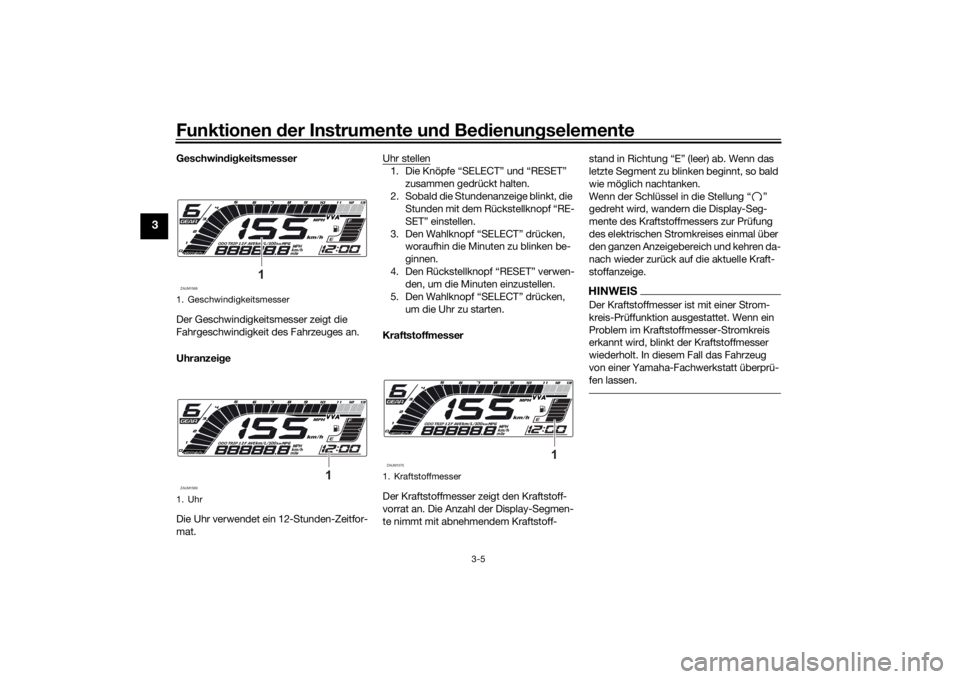

1. Geschwindigkeitsmesser
1. UhrZAUM1568
1
ZAUM1569
1
1. KraftstoffmesserZAUM1570
1
UB6GG1G0.book Page 5 Wednesday, July 15, 2020 9:41 AM
