Pulizia e rimessaggio del motociclo
7-3
7
2. Asciugare e lubrificare immediata-
mente la catena di trasmissione per
impedire che arrugginisca.
3. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di
scarico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scari-
co di acciaio inox.)
4. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo
su tutte le superfici metalliche, com-
prese quelle cromate e nichelate.
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
7. Applicare della cera su tutte le super-
fici verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo ed il suo com-
portamento in curva.
ATTENZIONE
HCA10801
Applicare con parsimonia olio spray
e cera e accertarsi di togliere con
un panno il prodotto in eccesso.Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
UBC6H2H0.book Page 3 Wednesday, July 11, 2018 1:27 PM

Pulizia e rimessaggio del motociclo
7-4
7
HAU26183
Rimessaggio
A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.
ATTENZIONE
HCA10811
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
magazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle can-
dele.c. Installare i cappucci candele sulle
candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo le pareti dei cilindri si rico-
priranno di olio.) AVVERTENZA!
Per prevenire danneggiamenti o
infortuni provocati dalle scintil-
le, accertarsi di aver messo a
massa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
e. Togliere i cappucci candele dalle
candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire l’uscita gas di scarico con un
sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-32.
UBC6H2H0.book Page 4 Wednesday, July 11, 2018 1:27 PM

Pulizia e rimessaggio del motociclo
7-5
7
NOTA
Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
UBC6H2H0.book Page 5 Wednesday, July 11, 2018 1:27 PM

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:
2138 mm (84.2 in)
Larghezza totale:
806 mm (31.7 in)
Altezza totale:
1270 mm (50.0 in)
Altezza alla sella:
835 mm (32.9 in)
Passo:
1450 mm (57.1 in)
Distanza da terra:
140 mm (5.51 in)
Raggio minimo di sterzata:
2.7 m (8.86 ft)
Peso:
Peso in ordine di marcia:
196 kg (432 lb)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
Bicilindrico in linea
Cilindrata:
689 cm³
Alesaggio × corsa:
80.0 × 68.6 mm (3.15 × 2.70 in)
Rapporto di compressione:
11.5 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:
Marca consigliata:
YAMALUBE
Gradi di viscosità SAE:
10W-40
Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione della cartuccia del filtro
dell’olio:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
1.60 L (1.69 US qt, 1.41 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante:
17.0 L (4.49 US gal, 3.74 Imp.gal)
Quantità di riserva carburante:
3.5 L (0.92 US gal, 0.77 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:
1WS1 10
Candela/-e:
Produttore/modello:
NGK/LMAR8A-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:
A bagno d'olio, dischi multipli
Gruppo motopropulsore:
Rapporto di riduzione primaria:
1.925 (77/40)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria:
2.688 (43/16)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
2.846 (37/13)
2ª:
2.125 (34/16)
3ª:
1.632 (31/19)
4ª:
1.300 (26/20)
UBC6H2H0.book Page 1 Wednesday, July 11, 2018 1:27 PM

Caratteristiche tecniche
8-2
8
5ª:
1.091 (24/22)
6ª:
0.964 (27/28)
Parte ciclistica:
Tipo di telaio:
A diamante
Angolo di incidenza:
25.0 gradi
Avancorsa:
90 mm (3.5 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
120/70 ZR 17 M/C (58W)
Produttore/modello:
MICHELIN/PILOT ROAD 4
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
180/55 ZR 17 M/C (73W)
Produttore/modello:
MICHELIN/PILOT ROAD 4 R TL
Carico:
Carico massimo:
180 kg (397 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–180 kg (0–397 lb)
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Marcia ad alta velocità:
Anteriore:
225 kPa (2.25 kgf/cm², 33 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50
Freno anteriore:
Tipo:
Freno a doppio disco idraulico
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
Freno monodisco idraulico
Comando:
Con il piede destro
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico
Escursione ruota:
130 mm (5.1 in)
Sospensione posteriore:
Tipo:
Forcellone oscillante (sospensione
articolata)
Molla:
Molla elicoidale
Ammortizzatore:
Ammortizzatore a gas/idraulico
Escursione ruota:
142 mm (5.6 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
YTZ10S
Tensione, capacità:
12 V, 8.6 Ah (10 HR)
UBC6H2H0.book Page 2 Wednesday, July 11, 2018 1:27 PM

Caratteristiche tecniche
8-3
8
Faro:
Tipo a lampadina:
Lampada alogena
Potenza lampadina × quantità:
Faro:
H7, 55.0 W x 2
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
10.0 W × 2
Indicatore di direzione posteriore:
10.0 W × 2
Luce ausiliaria:
LED
Luce targa:
5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia pressione olio:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
LED
Spia del sistema immobilizzatore:
LED
Fusibile:
Fusibile principale:
30.0 A
Fusibile accessorio:
10.0 A
Fusibile ausiliario:
2.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
7.5 AFusibile motorino ventola radiatore:
10.0 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS:
30.0 A
Fusibile del solenoide ABS:
20.0 A
Fusibile di backup:
7.5 A
UBC6H2H0.book Page 3 Wednesday, July 11, 2018 1:27 PM

Informazioni per I consumatori
9-1
9
HAU53562

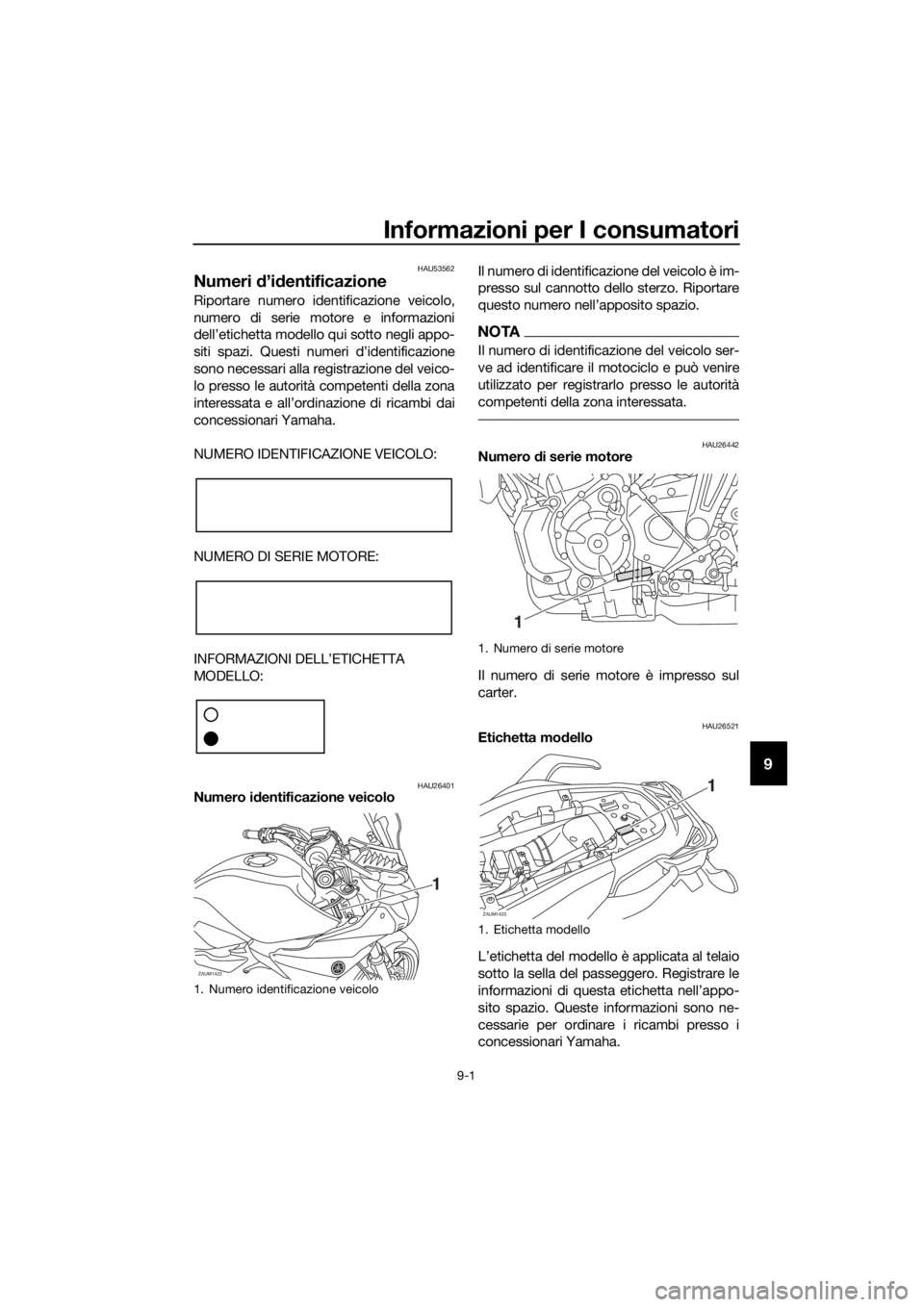

Numeri d’identificazione
Riportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401Numero identificazione veicoloIl numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26521Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
ZAUM1422
1
1. Numero di serie motore
1. Etichetta modello
1
1
ZAUM1423
UBC6H2H0.book Page 1 Wednesday, July 11, 2018 1:27 PM

Informazioni per I consumatori
9-2
9
HAU69910
Connettore diagnostica
Il connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Registrazione dei dati del veicolo
L’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore
Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si
eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi
eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha richiederà al terzista
di trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna.
Abbia ricevuto il consenso da parte
del proprietario del veicolo
Sia obbligata a farlo per legge
Debbano essere utilizzati da Yamaha
in caso di vertenze
Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
1. Connettore diagnostica
1
ZAUM1424
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
UBC6H2H0.book Page 2 Wednesday, July 11, 2018 1:27 PM

10-1
10
Indice analitico
A
ABS ...................................................... 3-15
Accensione del motore .......................... 5-2
Assieme ammortizzatore,
regolazione......................................... 3-22
Attacchi cinghie portabagagli .............. 3-23
B
Batteria ................................................. 6-32
Blocchetto accensione/bloccasterzo ..... 3-2
C
Cambi di marcia ..................................... 5-3
Candele, controllo .................................. 6-9
Caratteristiche tecniche ......................... 8-1
Carburante ........................................... 3-17
Carburante, consigli per ridurne il
consumo .............................................. 5-4
Carenature, rimozione e installazione .... 6-8
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-27
Cavalletto laterale................................. 3-23
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-29
Cavi, controllo e lubrificazione ............. 6-27
Cavo portacasco .................................. 3-20
Come supportare il motociclo .............. 6-39
Commutatore luce
abbagliante/anabbagliante ................ 3-12
Connettore ausiliario (CC) .................... 3-26
Connettore diagnostica .......................... 9-2
Convertitore catalitico .......................... 3-19
Cuscinetti ruote, controllo .................... 6-32
E
Elemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-16
Etichetta modello ................................... 9-1
F
Fanalino posteriore/stop ...................... 6-37
Filtro a carboni attivi ............................. 6-10
Forcella, controllo................................. 6-31
Fusibili, sostituzione ............................. 6-34
G
Gioco della leva freno, controllo .......... 6-22
Gioco della leva frizione, regolazione... 6-21
Gioco della manopola acceleratore,
controllo ............................................. 6-16
Gioco valvole........................................ 6-17
I
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento/arresto
motore................................................ 3-12Interruttore dell’avvisatore acustico ..... 3-12
Interruttore di segnalazione luce
abbagliante ......................................... 3-12
Interruttore indicatori di direzione ......... 3-12
Interruttore luci d’emergenza................ 3-12
Interruttori luce stop ............................. 6-22
Interruttori manubrio ............................. 3-12
K
Kit attrezzi ............................................... 6-2
L
Lampada faro, sostituzione .................. 6-35
Lampada indicatore di direzione,
sostituzione ........................................ 6-38
Lampada luce targa, sostituzione......... 6-38
Leva freno ............................................. 3-14
Leva frizione.......................................... 3-13
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-29
Liquido freni, sostituzione ..................... 6-25
Liquido refrigerante............................... 6-13
Livello liquido freni, controllo ................ 6-24
Luci di posizione anteriori ..................... 6-37
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-28
Manutenzione e lubrificazione,
periodiche ............................................. 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-3
N
Numeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1
O
Olio motore e cartuccia filtro olio.......... 6-10
P
Parabrezza ............................................ 3-21
Parcheggio.............................................. 5-5
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-23
Pedale cambio ...................................... 3-14
Pedale freno.......................................... 3-15
Pedali freno e cambio, controllo e
lubrificazione ...................................... 6-28
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-17
Posizioni dei componenti........................ 2-1
Pulizia...................................................... 7-1
R
Registrazione dei dati, veicolo ................ 9-2
UBC6H2H0.book Page 1 Wednesday, July 11, 2018 1:27 PM

Indice analitico
10-2
10
Ricerca ed eliminazione guasti ............. 6-39
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-5
Ruote .................................................... 6-20
S
Sella ...................................................... 3-20
Sistema d’interruzione circuito
accensione ......................................... 3-24
Sistema immobilizzatore......................... 3-1
Sospensione posteriore,
lubrificazione ...................................... 6-30
Spia ABS................................................. 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia pressione olio ................................. 3-3
Spia temperatura liquido refrigerante ..... 3-4
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-31
Strumento multifunzione......................... 3-6
T
Tabelle di ricerca ed eliminazione
guasti .................................................. 6-40
Tappo serbatoio carburante ................. 3-16
Tensione della catena ........................... 6-25
Tubetto sfiato serbatoio carburante e
tubo di troppopieno del serbatoio
carburante .......................................... 3-19
V
Vano portaoggetti ................................. 3-21
Verniciatura opaca, prestare
attenzione ............................................. 7-1
UBC6H2H0.book Page 2 Wednesday, July 11, 2018 1:27 PM
