Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.
Retirer tous les éléments lâches de la
moto.
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
UBC6F2F0.book Page 5 Tuesday, July 10, 2018 7:02 PM

Description
2-1
2
FAU63371

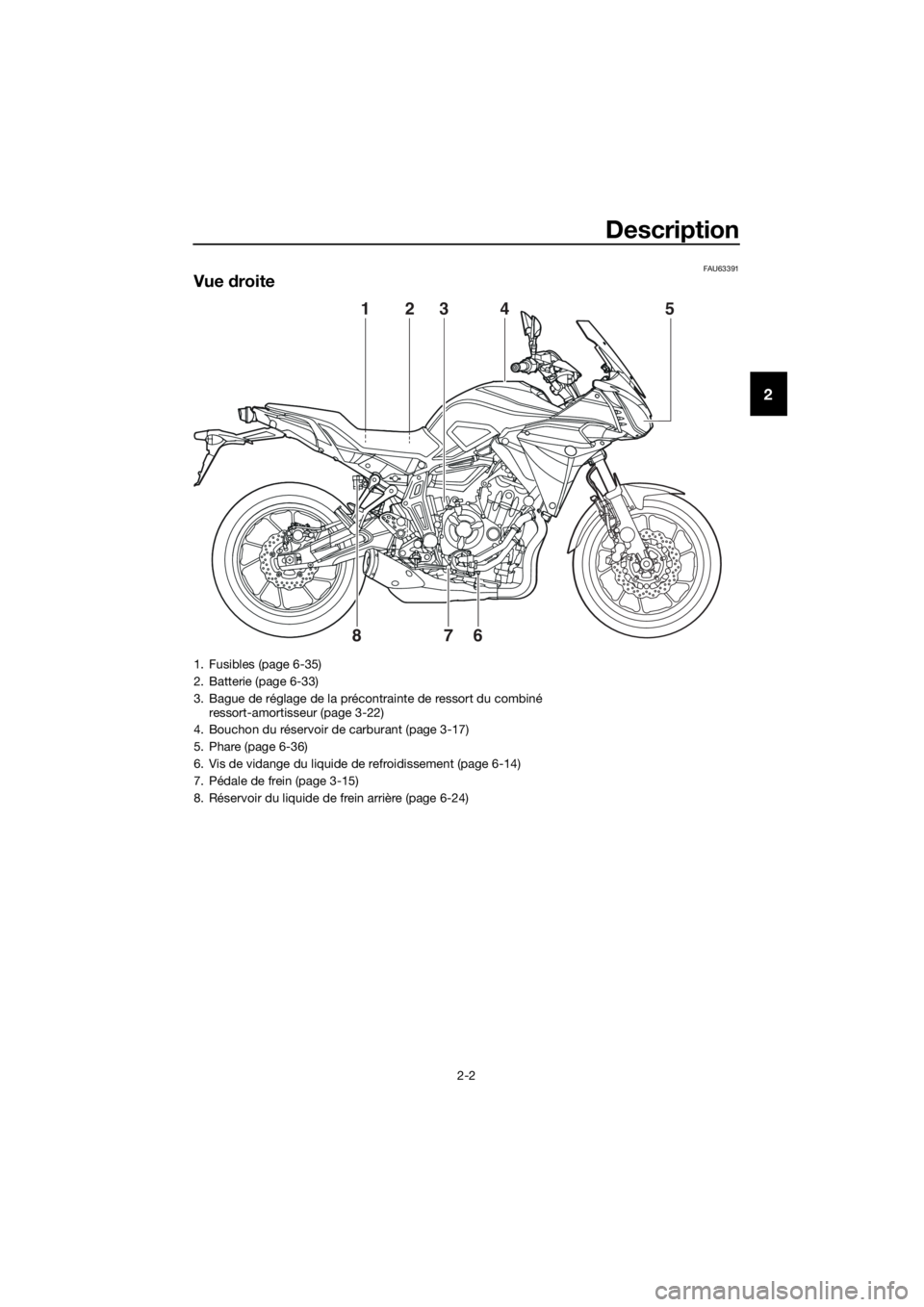

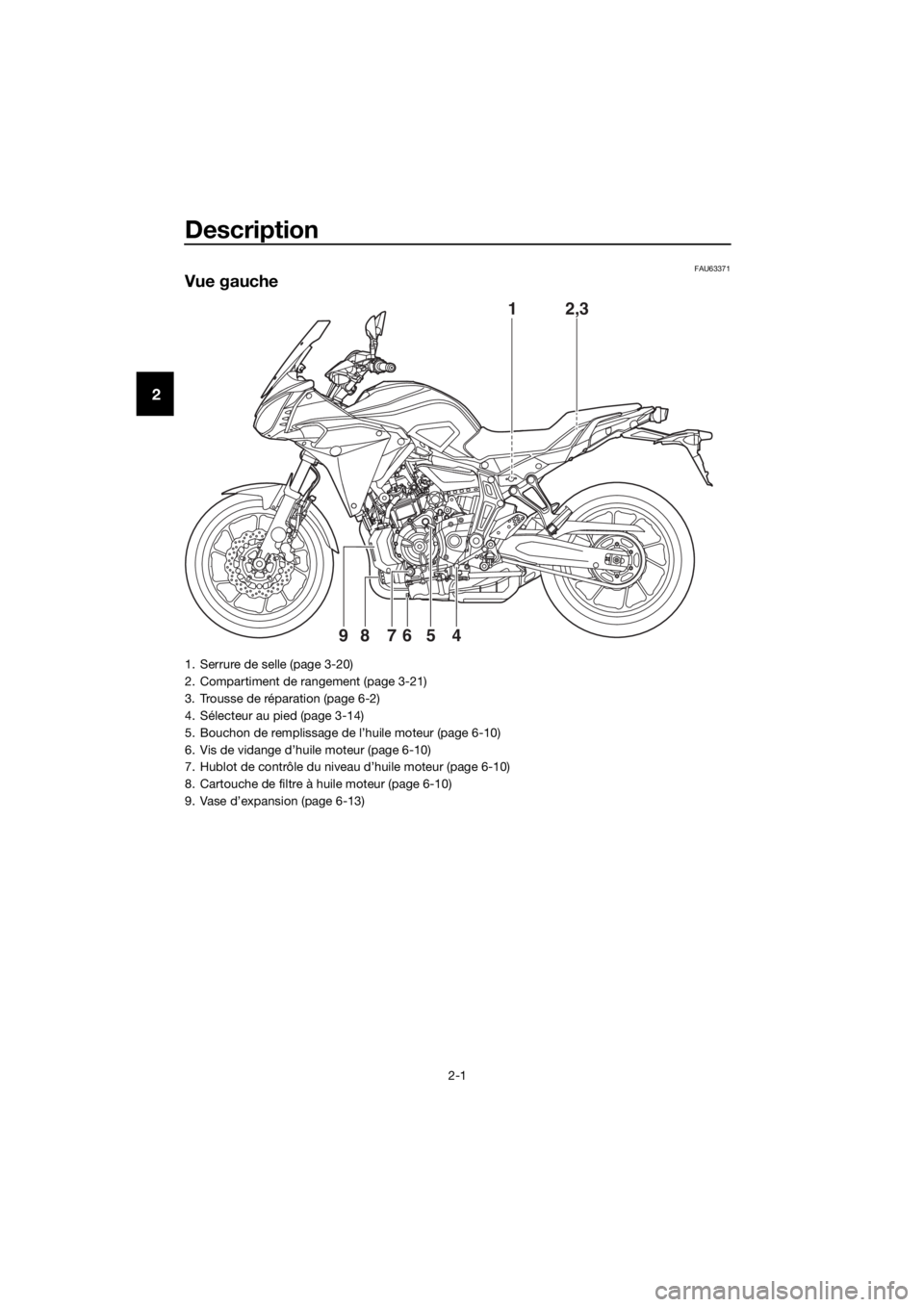

Vue gauche
12,3
4 65
789
1. Serrure de selle (page 3-20)
2. Compartiment de rangement (page 3-21)
3. Trousse de réparation (page 6-2)
4. Sélecteur au pied (page 3-14)
5. Bouchon de remplissage de l’huile moteur (page 6-10)
6. Vis de vidange d’huile moteur (page 6-10)
7. Hublot de contrôle du niveau d’huile moteur (page 6-10)
8. Cartouche de filtre à huile moteur (page 6-10)
9. Vase d’expansion (page 6-13)
UBC6F2F0.book Page 1 Tuesday, July 10, 2018 7:02 PM

Description
2-2
2
FAU63391
Vue droite
215
6
7 8
34
1. Fusibles (page 6-35)
2. Batterie (page 6-33)
3. Bague de réglage de la précontrainte de ressort du combiné
ressort-amortisseur (page 3-22)
4. Bouchon du réservoir de carburant (page 3-17)
5. Phare (page 6-36)
6. Vis de vidange du liquide de refroidissement (page 6-14)
7. Pédale de frein (page 3-15)
8. Réservoir du liquide de frein arrière (page 6-24)
UBC6F2F0.book Page 2 Tuesday, July 10, 2018 7:02 PM

Description
2-3
2
FAU63401
Commandes et instruments
12534678
1. Levier d’embrayage (page 3-14)
2. Contacteurs à la poignée gauche (page 3-12)
3. Bloc de compteurs multifonctions (page 3-6)
4. Contacteur à clé/antivol (page 3-2)
5. Réservoir du liquide de frein avant (page 6-24)
6. Contacteurs à la poignée droite (page 3-12)
7. Poignée des gaz (page 6-17)
8. Levier de frein (page 3-15)
UBC6F2F0.book Page 3 Tuesday, July 10, 2018 7:02 PM

Commandes et instruments
3-1
3
FAU10978
Immobilisateur antivol
Ce véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
un transpondeur (dans la clé d’enre-
gistrement de codes)
un immobilisateur
un bloc de commande électronique
(ECU)
un témoin de l’immobilisateur antivol
(Voir page 3-5.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code
étant un procédé délicat, il faut le confier à
un concessionnaire Yamaha, en se présen-
tant chez lui avec le véhicule ainsi que les
trois clés. Ne pas se servir de la clé à an-
neau rouge pour conduire le véhicule.
Celle-ci ne doit servir que pour l’enregistre-
ment des codes. Toujours se servir d’une
clé à anneau noir pour conduire le véhicule.
ATTENTION
FCA11822
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clés
conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
Ne plonger aucune des clés dans
du liquide.
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
Ne pas déposer d’objet lourd sur
aucune des clés.
Ne rectifier aucune des clés ni mo-
difier leur forme.
Ne pas retirer l’anneau en plastique
des clés.
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau
noir)
UBC6F2F0.book Page 1 Tuesday, July 10, 2018 7:02 PM

Commandes et instruments
3-2
3
Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
quer des interférences.FAU10474

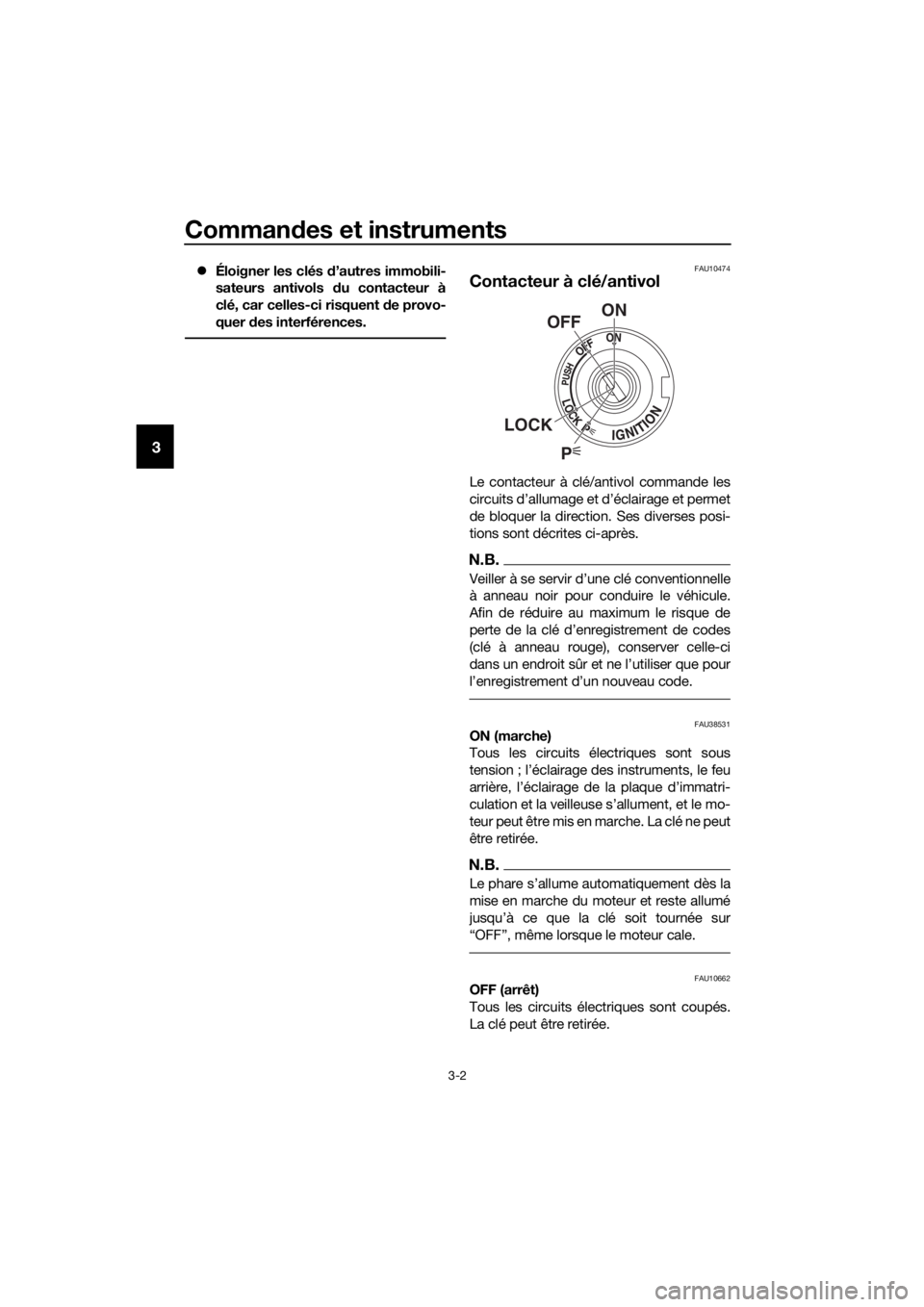

Contacteur à clé/antivol
Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
N.B.

à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de

(clé à anneau rouge), conserver celle-ci


FAU38531ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri-
culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.

mise en marche du moteur et reste allumé


FAU10662OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
P
ON
OFF
LOCK
UBC6F2F0.book Page 2 Tuesday, July 10, 2018 7:02 PM

Commandes et instruments
3-3
3
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte de contrôle du
véhicule et être la cause d’un accident.
FAU1068BLOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.

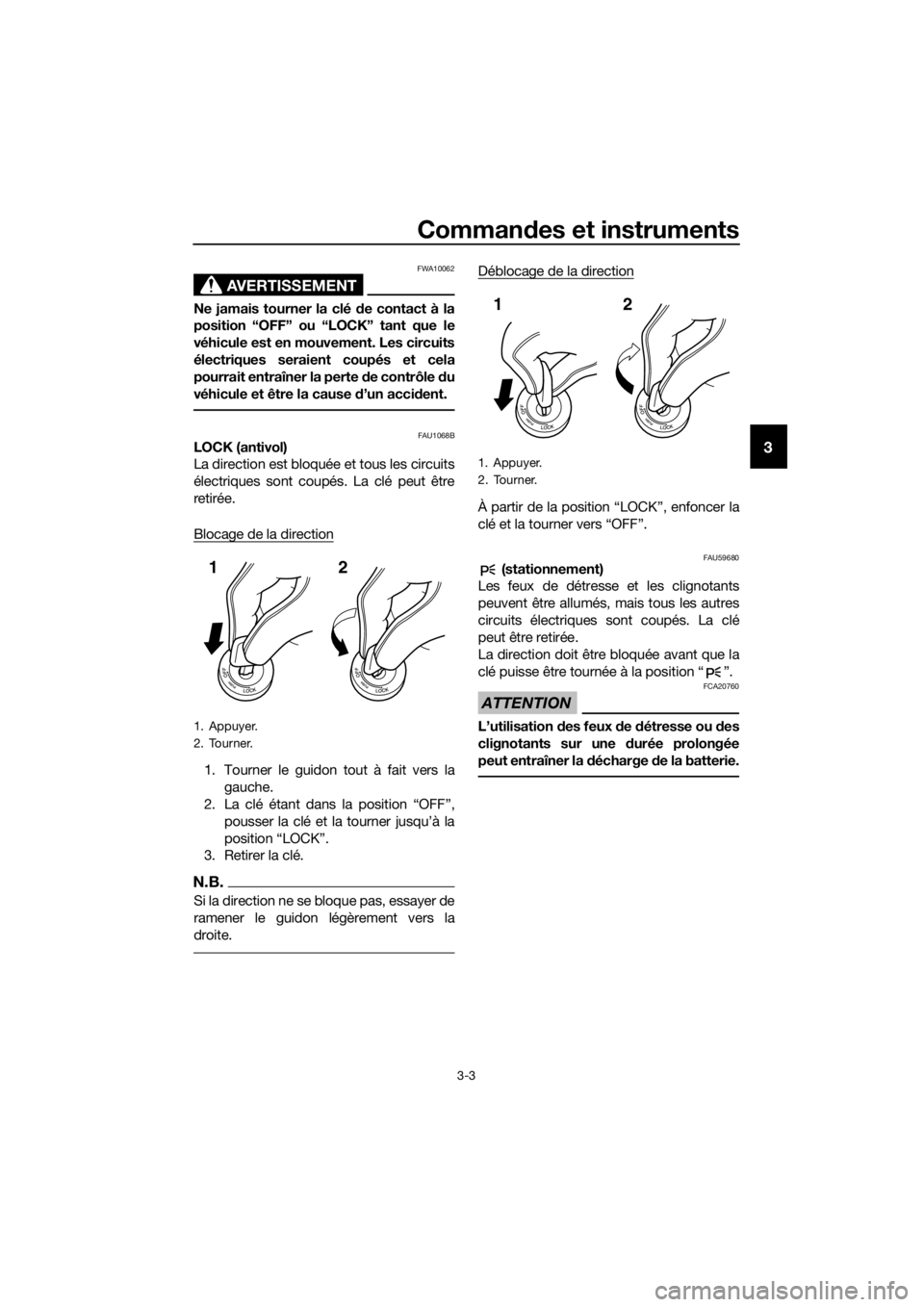

Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.
N.B.
Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
Déblocage de la direction


FAU59680 (stationnement)
Les feux de détresse et les clignotants
peuvent être allumés, mais tous les autres
circuits électriques sont coupés. La clé
peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.1. Appuyer.
2. Tourner.
12
1. Appuyer.
2. Tourner.
12
UBC6F2F0.book Page 3 Tuesday, July 10, 2018 7:02 PM

Commandes et instruments
3-4
3
FAU49399
Voyants et témoins d’alerte
FAU11032Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59962Témoin d’alerte de la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé
jusqu’à ce que le moteur démarre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON”, il convient de faire contrôler le circuit
électrique par un concessionnaire Yamaha.
ATTENTION
FCA21210
Si le témoin d’alerte s’allume lorsque le
moteur est en marche, arrêter le moteur
immédiatement et vérifier le niveau
d’huile. Si le niveau d’huile est inférieur
au repère de niveau minimum, ajouter de
l’huile du type recommandé jusqu’au ni-
veau spécifié. Si le témoin d’alerte de
pression d’huile reste allumé même si le
niveau d’huile est correct, couper immé-
diatement le moteur et faire contrôler le
véhicule par un concessionnaire
Yamaha.
N.B.
Si le témoin d’alerte ne s’éteint pas après le
démarrage du moteur, vérifier le niveau
d’huile moteur et faire l’appoint si néces-
saire. (Voir page 6-10.)
Si le témoin d’alerte reste allumé après
l’appoint d’huile moteur, faire contrôler le
véhicule par un concessionnaire Yamaha.
FAU11447Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
1. Témoin des clignotants gauches “ ”
2. Témoin d’alerte de la pression d’huile “ ”
3. Témoin d’alerte de la température du liquide
de refroidissement “ ”
4. Témoin d’alerte de panne du moteur “ ”
5. Témoin du système antiblocage des freins
(ABS) “ ”
6. Témoin de l’immobilisateur antivol “ ”
7. Témoin de feu de route “ ”
8. Témoin du point mort “ ”
9. Témoin des clignotants droits “ ”
123456789
ABS
UBC6F2F0.book Page 4 Tuesday, July 10, 2018 7:02 PM

Commandes et instruments
3-5
3
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
N.B.
Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonc-
tion de la température du liquide de
refroidissement dans le radiateur.
En cas de surchauffe du moteur,
suivre les instructions à la page 6-43.
FAU11486Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté dans le circuit électrique
contrôlant le moteur. Le cas échéant, faire
contrôler le véhicule par un concession-
naire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait
s’allumer pendant quelques secondes,
puis s’éteindre.
Si le témoin d’alerte ne s’allume pas
lorsque la clé de contact est tournée sur
“ON” ou s’il ne s’éteint pas par la suite, il
convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.
FAU59120Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”
s’allume ou clignote pendant la
conduite
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-16.)
AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que pos-
sible.
N.B.
Le témoin d’alerte du système ABS s’al-
lume également lorsque le contacteur du
démarreur est actionné, mais ceci n’in-
dique pas une panne.
FAUM3621Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
ABS
UBC6F2F0.book Page 5 Tuesday, July 10, 2018 7:02 PM

Commandes et instruments
3-6
3
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste al-
lumé ou s’il clignote selon une séquence
particulière (si un problème est détecté
dans le système antidémarrage, le témoin
de ce système clignote selon une sé-
quence particulière), faire contrôler le véhi-
cule par un concessionnaire Yamaha.
N.B.
Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit.
1.

trouve à proximité du contacteur à clé.

troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2.

3. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche

tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAUM3760
Bloc de compteurs multifonc-
tions
Le bloc de compteurs multifonctions est
composé des éléments suivants :
compteur de vitesse
compte-tours
montre
afficheur du niveau de carburant
indicateur d’économie
afficheur du rapport engagé
écran multifonctions
1. Bouton de réglage de gauche
2. Bouton de réglage de droite
1. Jauge de carburant
2. Montre
3. Afficheur du rapport engagé
4. Indicateur d’économie “ECO”
5. Compteur de vitesse
6. Compte-tours
7. Écran multifonction
12
67
21345
UBC6F2F0.book Page 6 Tuesday, July 10, 2018 7:02 PM
