UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhed en uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair draaien. Lan g
stationair draaien kan lei den tot
oververhitting .
LET OP
DCA10702
Gebruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare scha de wor den toeg e-
b racht aan d e uitlaatkatalysator.
DAU65800
ZadelsDuoza del
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en draai linksom.
2. Trek de voorzijde van het duozadel omhoog en trek het zadel naar voren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de achterzij- de van het duozadel in de zadelbeves-
tiging zoals afgebeeld, en druk dan de
voorzijde van het zadel omlaag om het
duozadel te vergrendelen.1. Zadelslot
2. Ontgrendelen.
1
2
U2PPD2D0.book Page 26 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-27
3
2. Neem de sleutel uit.
Bestuur derszad el

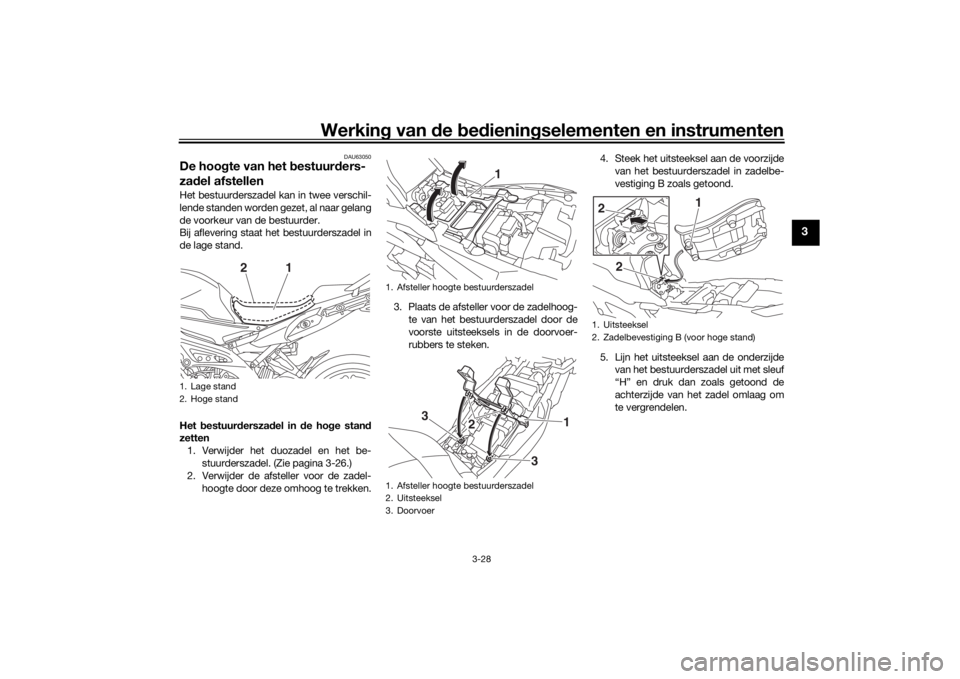

Verwijderen van het bestuurderszadel1. Verwijder het duozadel.
2. Verwijder de kap, druk de hendel van het bestuurderszadel onder de ach-
terzijde van het bestuurderszadel naar
links zoals getoond en verwijder dan
het zadel. Aanbrengen van het bestuurderszadel
1. Plaats de kap met het pijlteken naar
voren.
2. Steek het uitsteeksel aan de voorzijde van het bestuurderszadel in de zadel-
bevestiging zoals getoond, en druk
dan de achterzijde van het zadel om-
laag om te vergrendelen. 3. Installeer het duozadel.
OPMERKING
Controleer of de zadels stevig zijn ver-
grendeld alvorens te gaan rijden.
 De hoogte van het bestuurderszadel
kan worden versteld om de rijpositie
aan te passen. (Zie het gedeelte hier-
na.)
1. Uitsteeksel
2. Zadelbevestiging
1 2
1. Dop
2. Vergrendelingshendel bestuurderszadel
2
1
1. Uitsteeksel
2. Zadelbevestiging
21
U2PPD2D0.book Page 27 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-28
3
DAU63050
De hoo gte van het b estuurders-
za del afstellenHet bestuurderszadel kan in twee verschil-
lende standen worden gezet, al naar gelang
de voorkeur van de bestuurder.
Bij aflevering staat het bestuurderszadel in
de lage stand.
Het bestuur derszad el in de hoge stan d
zetten

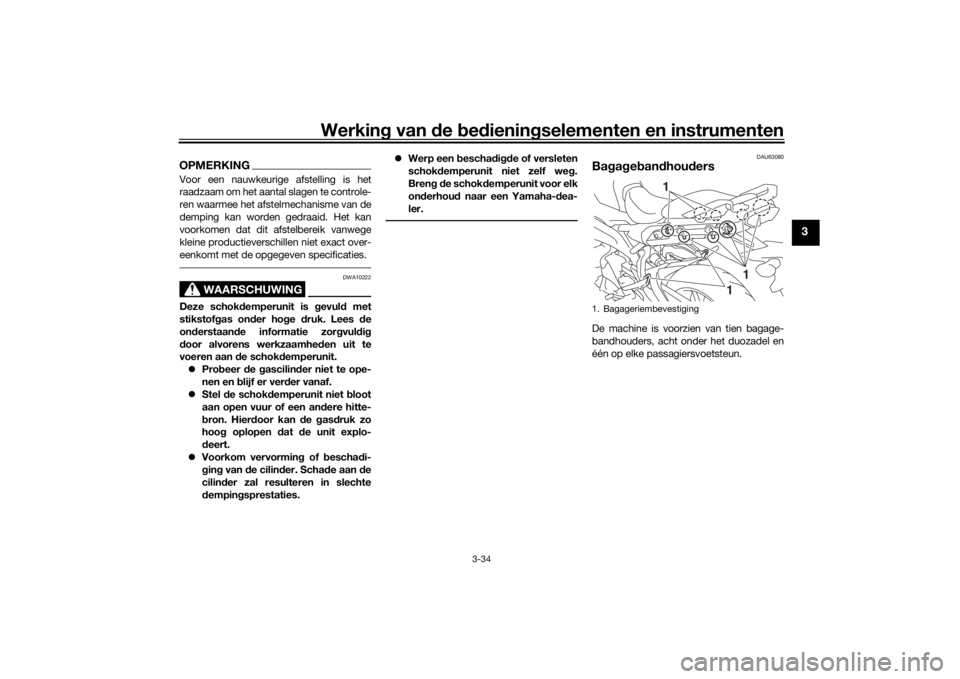

1. Verwijder het duozadel en het be- stuurderszadel. (Zie pagina 3-26.)
2. Verwijder de afsteller voor de zadel-
hoogte door deze omhoog te trekken. 3. Plaats de afsteller voor de zadelhoog-
te van het bestuurderszadel door de
voorste uitsteeksels in de doorvoer-
rubbers te steken. 4. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging B zoals getoond.
5. Lijn het uitsteeksel aan de onderzijde van het bestuurderszadel uit met sleuf
“H” en druk dan zoals getoond de
achterzijde van het zadel omlaag om
te vergrendelen.1. Lage stand
2. Hoge stand
1
2
1. Afsteller hoogte bestuurderszadel
1. Afsteller hoogte bestuurderszadel
2. Uitsteeksel
3. Doorvoer
1
1
2
3
3
1. Uitsteeksel
2. Zadelbevestiging B (voor hoge stand)
2 1
2
U2PPD2D0.book Page 28 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-29
3
6. Installeer het duozadel.

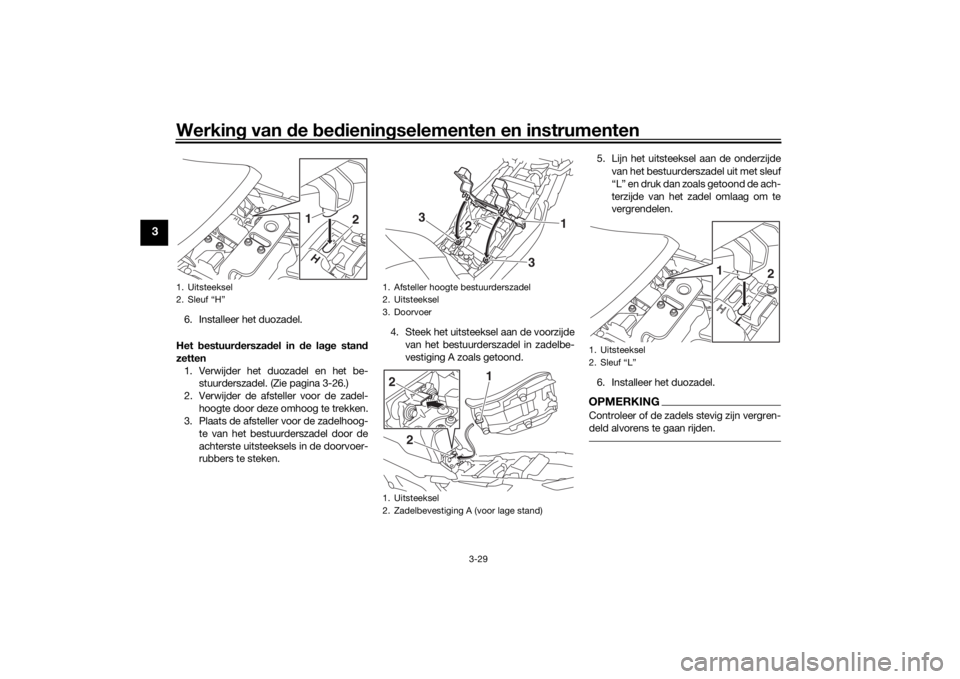

Het bestuur derszad el in de lag e stan d
zetten 1. Verwijder het duozadel en het be- stuurderszadel. (Zie pagina 3-26.)
2. Verwijder de afsteller voor de zadel- hoogte door deze omhoog te trekken.
3. Plaats de afsteller voor de zadelhoog-
te van het bestuurderszadel door de
achterste uitsteeksels in de doorvoer-
rubbers te steken. 4. Steek het uitsteeksel aan de voorzijde
van het bestuurderszadel in zadelbe-
vestiging A zoals getoond. 5. Lijn het uitsteeksel aan de onderzijde
van het bestuurderszadel uit met sleuf
“L” en druk dan zoals getoond de ach-
terzijde van het zadel omlaag om te
vergrendelen.
6. Installeer het duozadel.
OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
1. Uitsteeksel
2. Sleuf “H”
1
2
1. Afsteller hoogte bestuurderszadel
2. Uitsteeksel
3. Doorvoer
1. Uitsteeksel
2. Zadelbevestiging A (voor lage stand)
1
2
3
3
2 1
2
1. Uitsteeksel
2. Sleuf “L”
1
2
U2PPD2D0.book Page 29 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-30
3
DAU63060
Helm bevesti gin gDe helmbevestiging bevindt zich onder het
duozadel. De boordgereedschapsset bevat
een helmborgkabel waarmee een helm aan
de helmbevestiging kan worden bevestigd.
Om een helm aan de helm bevesti gin g te
b evesti gen
1. Verwijder het duozadel. (Zie pagina 3-26.)
2. Haal zoals afgebeeld de helmborgka-
bel door de gesp aan de helmriem en
haak dan de kabellussen over de
helmbevestiging.
3. Plaats de helm aan de rechterzijde van de machine, en breng het zadel aan.
WAARSCHUWING! Ga nooit rij den met een helm vast
gemaakt aan d e
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot ge-
vol g.
[DWA10162]
Om een helm los te maken van de helm-
b evesti gin g
Verwijder het duozadel, haal de helmborg-
kabel los van de helmbevestiging en de
helm, en breng het zadel weer aan.
DAU14465
Op ber gcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-26.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA10962
 Overschrij d het maximumlaa dge-
wicht van 3 k g (7 l b) van het op ber g-
compartiment niet.
 Overschrij d het maximumlaa dge-
wicht van 180 k g (397 l b) voor d e
machine niet.
1. Helm
2. Helmborgkabel
3. Helmbevestiging
3
2
1
1. Opbergcompartiment
1
U2PPD2D0.book Page 30 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-31
3
DAU63070
KuipruitAl naar gelang de voorkeur van de bestuur-
der kan de kuipruit in drie verschillende
standen worden gezet.
De kuipruithoog te aanpassen
1. Draai de stelknop van de kuipruit- hoogte aan beide zijden van de kuip-
ruit terug totdat weerstand voelbaar
is. LET OP: Draai de knop niet voor-
b ij het punt waarop weerstan d voel-
b aar wor dt. Hierd oor kan d e knop
b eschad igd raken.
[DCA20211]
2. Lijn de schuifplaathouder aan de lin-
kerzijde van de kuipruit uit met de
markering op de gewenste positie.
OPMERKINGZorg ervoor dat het uitsteeksel op de
schuifplaathouder in het corresponderende
gat in de schuifplaat valt.3. Draai de stelknoppen vast.
DAU62450
De voorvork afstellen
WAARSCHUWING
DWA14671
Geef altij d bei de vorkpoten dezelf de
veervoorspannin g, an ders kan slecht
wegge dra g en vermin der de rijsta biliteit
het gevol g zijn.Beide voorvorkpoten zijn voorzien van een
stelbout voor veervoorspanning. De rech-
tervoorvorkpoot is voorzien van een stel-
schroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
bout op beide vorkpoten in de richting (a).
Draai om de veervoorspanning te verlagen
en zo de vering zachter te maken de stel-
bout op beide vorkpoten in de richting (b).
1. Stelknop kuipruithoogte
1
1. Referentiemerkteken
2. Schuifplaat
3. Schuifplaathouder
2
13
U2PPD2D0.book Page 31 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-32
3
De afstelling voor veervoorspanning wordt
gecontroleerd door de afstand A te meten,
zoals getoond in de afbeelding. Hoe korter
de afstand A, hoe hoger de veervoorspan-
ning; hoe langer de afstand A, hoe lager de
veervoorspanning. Uit
gaan de dempin g
De uitgaande demping wordt alleen afge-
steld op de rechtervorkpoot.
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelschroef in
de richting (b).
OPMERKINGDoor geringe productie-afwijkingen zal het
totaal aantal klikken van een instelmecha-
nisme voor veerdemping niet altijd exact
met bovenstaande specificaties overeen-
komen; het werkelijke aantal klikken vormt
echter wel altijd het complete afstelbereik.
Voor een precieze afstelling is het aan te ra-
den het aantal klikken van elk veerdem-
pingsinstelmechanisme te controleren en
de specificaties dienovereenkomstig aan te
passen.
1. Stelbout veervoorspanning
1. Afstand A
1
1
(a)
(b)
(a)
(b)
1
Afstellin g veervoorspannin g:
Minimum (zacht):
Afstand A = 19.0 mm (0.75 in)
Standaard: Afstand A = 16.0 mm (0.63 in)
Maximum (hard): Afstand A = 4.0 mm (0.16 in)
1. Stelschroef uitgaande demping
1
(a)
(b)
Afstellin g uit gaan de dempin g:
Minimum (zacht):
11 klik(ken) in de richting (b)*
Standaard: 7 klik(ken) in de richting (b)*
Maximum (hard): 1 klik(ken) in de richting (b)*
* Met de stelschroef volledig
gedraaid in de richting (a)
U2PPD2D0.book Page 32 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-33
3
DAU57940
Schok demperunit afstellenDeze schokdemperunit is voorzien van een
stelring voor veervoorspanning en een stel-
schroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Veervoorspanning
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
r i n g i n d e r i c h t in g ( a) . D r a ai o m d e v eer vo o r -
spanning te verlagen en zo de vering
zachter te maken de st elring in de richting
(b). 
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
 Verricht de afstelling met de speciale
sleutel met het verlengstuk in de
boordgereedschapsset. Uit
gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te ma ken de stelschroef in
de richting (b).
1. Stelring veervoorspanning
2. Speciale sleutel
3. Verlengstuk
4. Positie-indicatorAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard:
4
Maximum (hard): 7
7654321
1(b) (a)
4
2
3
1. Stelschroef uitgaande dempingAfstelling
uitgaan de dempin g:
Minimum (zacht):
3 slag(en) in de richting (b)*
Standaard: 1 1/2 slag(en) in de richting (b)*
Maximum (hard): Stelschroef volledig gedraaid in
de richting (a)
* Met de stelschroef volledig gedraaid in de richting (a)
1 (a)(b)
U2PPD2D0.book Page 33 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-34
3
OPMERKINGVoor een nauwkeurige afstelling is het
raadzaam om het aantal slagen te controle-
ren waarmee het afstelmechanisme van de
demping kan worden gedraaid. Het kan
voorkomen dat dit afstelbereik vanwege
kleine productieverschillen niet exact over-
eenkomt met de opgegeven specificaties.
WAARSCHUWING
DWA10222
Deze schok demperunit is g evuld met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er ver der vanaf.
 Stel de schokd emperunit niet bloot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of bescha di-
g in g van de cilin der. Scha de aan de
c i

lin der zal resulteren in slechte
d empin gsprestaties. 
Werp een beschad igde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU63080
Ba gag eb an dhou dersDe machine is voorzien van tien bagage-
bandhouders, acht onder het duozadel en
één op elke passagiersvoetsteun.1. Bagageriembevestiging
1
1
1
U2PPD2D0.book Page 34 Tuesday, June 9, 2015 1:22 PM

Werking van de bed ienin gselementen en instrumenten
3-35
3
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan wor den op getrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo de
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om d e bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer dit systeem daarom re
gelmati g en laat het repareren door
een Yamah

a dealer als de werkin g niet
naar behoren is.
DAU54491
StartspersysteemHet startspersysteem (waarvan de zijstan-
daardschakelaar, de koppelingshen-
delschakelaar en de vrijstandschakelaar
deel uitmaken) heeft de volgende functies.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de zijstandaard is op-
geklapt, terwijl de koppelingshendel
niet is ingetrokken.
 Het verhindert starten wanneer de
versnellingsbak in een versnelling is
geschakeld en de koppelingshendel is
ingetrokken, terwijl de zijstandaard
nog omlaag staat.
 Het schakelt een draaiende motor uit
wanneer de versnellingsbak in een
versnelling staat en de zijstandaard
omlaag wordt bewogen.
Controleer de werking van het startspersy-
steem regelmatig volgens de onderstaande
procedure.
U2PPD2D0.book Page 35 Tuesday, June 9, 2015 1:22 PM
