sensor YAMAHA MT09 TRACER 2017 Manuale duso (in Italian)

Strumento e funzioni di controllo
3-21
1
23
4
5
6
7
8
9
10
11
12
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA
L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono in-
dice di anomalia.

Questo ABS prevede una modalità di
prova che consente al pilota di avverti-
re le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare unconcessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non danneggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio
dell’ABS.
HAU76313
Sistema di controllo della
trazioneIl sistema di controllo della trazione (TCS)
contribuisce a mantenere la trazione in fase
di accelerazione su fondi sdrucciolevoli,
quali strade non asfaltate o bagnate. Se i
sensori rilevano un principio di slittamento
(pattinamento incontrollato) della ruota po-
steriore, il sistema di controllo della trazione
interviene regolando opportunamente la po-
tenza erogata dal motore fino al ripristino
della trazione.
AVVERTENZA
HWA15432
Il sistema di controllo della trazione non
esenta il pilota dal mantenere una guida
adatta alle specifiche condizioni. Il siste-
ma di controllo della trazione impedisce
la perdita della trazione dovuta ad ecces-
siva velocità all’ingresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impedire lo slitta-
mento della ruota anteriore. Come con
qualsiasi moto, affrontare con cautela le
superfici che potrebbero essere sdruc-
ciolevoli ed evitare le superfici eccessi-vamente sdrucciolevoli.
1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1. Sensore ruota posteriore
2. Rotore del sensore ruota posteriore
21
12
2PP-9-H3.book 21 ページ ２０１６年９月１２日　月曜日　午前９時２１分

5-1
1
2
3
456
7
8
9
10
11
12
Utilizzo e punti importanti relativi alla guida
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando o
una funzione, chiedere spiegazioni al con-
cessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza di pratica con i comandi
può comportare la perdita del controllo,con possibilità di incidenti o infortuni.
HAUM3631
NOTAQuesto modello è equipaggiato con:
un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, la spia gua-
sto motore si accende, ma non è
sintomo di anomalia. Per spegnere la
spia, girare la chiave su “OFF”, quindi
su “ON”. Se non lo si fa, si impedisce
al motore di avviarsi nonostante il mo-
tore inizi a girare quando si preme l’in-
terruttore avviamento.

un sistema di spegnimento automatico
motore. Il motore si spegne automati-
camente se lo si lascia al minimo per
20 minuti. Se il motore si spegne, pre-
mere semplicemente l’interruttore av-viamento per riavviare il motore.
HAU73430
Avviare il motoreAffinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:
La trasmissione è in posizione di folle.

La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-36 per maggiori infor-
mazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore avviamento/arresto
motore sia su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
Spia livello olio

Spia temperatura liquido refrige-
rante

Spia guasto motore

Spia immobilizer
ATTENZIONE
HCA17671
Se le suddette spie di avvertimento o di
segnalazione non si accendono all’inizio
girando la chiave su “ON”, o se una spia
di avvertimento o di segnalazione resta
accesa, vedere pagina 3-3 per il control-
lo del circuito della spia di avvertimentoo di segnalazione corrispondente.
2PP-9-H3.book 1 ページ ２０１６年９月１２日　月曜日　午前９時２１分

Informazioni per I consumatori
9-2
1
2
3
4
5
6
7
8910
11
12
HAU26461

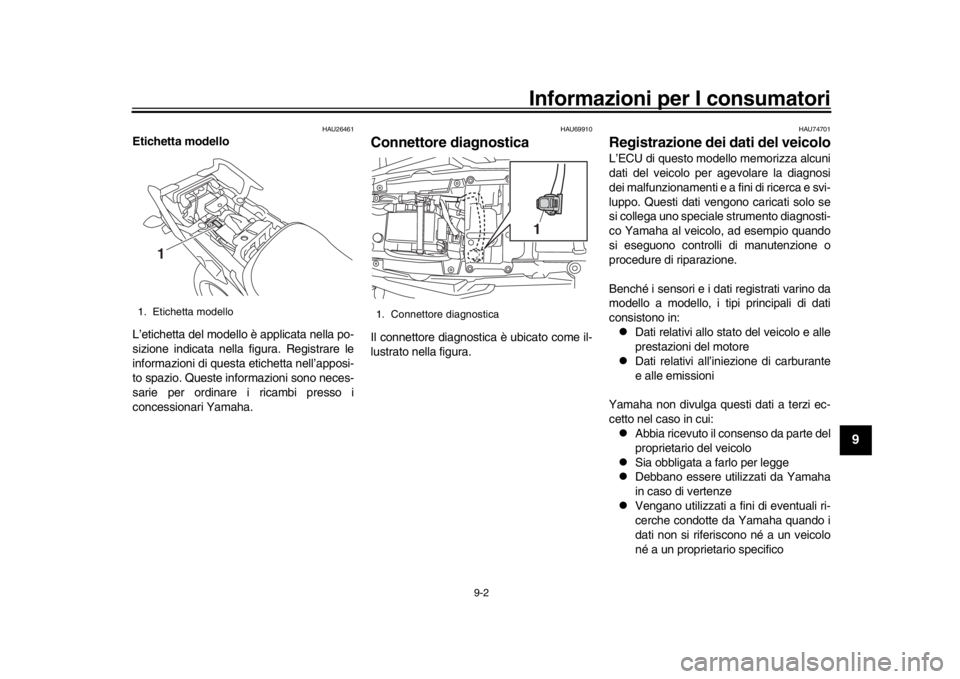

Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’apposi-
to spazio. Queste informazioni sono neces-
sarie per ordinare i ricambi presso i
concessionari Yamaha.
HAU69910
Connettore diagnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU74701
Registrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca e svi-
luppo. Questi dati vengono caricati solo se
si collega uno speciale strumento diagnosti-
co Yamaha al veicolo, ad esempio quando
si eseguono controlli di manutenzione o
procedure di riparazione.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in:
Dati relativi allo stato del veicolo e alle
prestazioni del motore

Dati relativi all’iniezione di carburante
e alle emissioni
Yamaha non divulga questi dati a terzi ec-
cetto nel caso in cui:

Abbia ricevuto il consenso da parte del
proprietario del veicolo

Sia obbligata a farlo per legge

Debbano essere utilizzati da Yamaha
in caso di vertenze

Vengano utilizzati a fini di eventuali ri-
cerche condotte da Yamaha quando i
dati non si riferiscono né a un veicolo
né a un proprietario specifico
1. Etichetta modello
1
1. Connettore diagnostica
1
2PP-9-H3.book 2 ページ ２０１６年９月１２日　月曜日　午前９時２１分
