Entretien périodique et réglage
6-1
6
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail d oit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.
 Les pièces mobiles d ’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors de leur utilisation. Pour évi-
ter tout risque d e brûlures, laisser refroi-
d ir les éléments de frein avant de les
toucher.
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Le s entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
UB5CF1F0.book Page 1 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-2
6
FAU85230

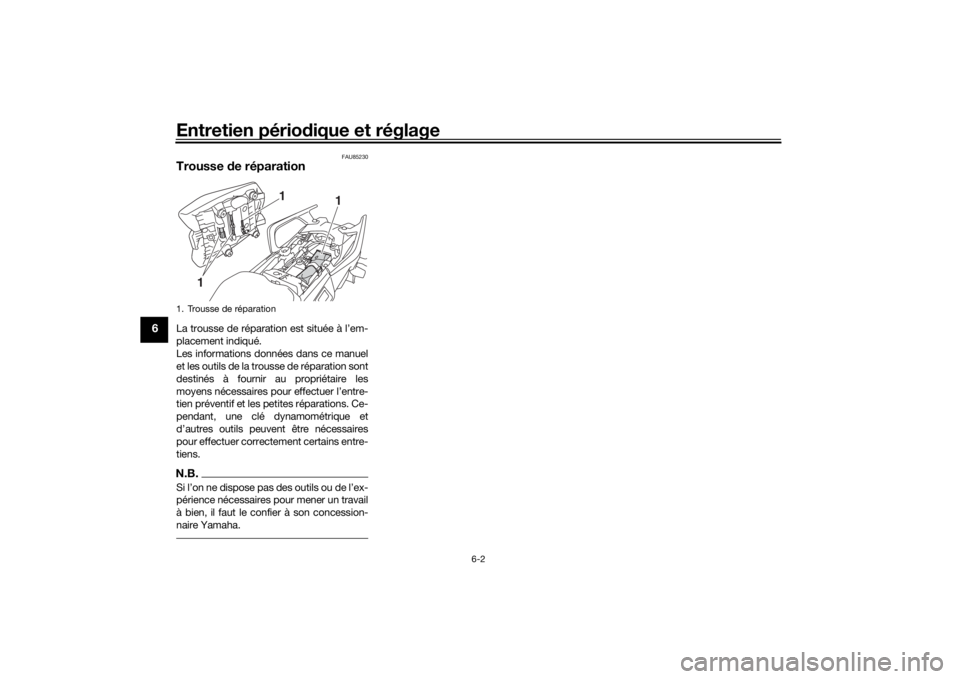

Trousse de réparationLa trousse de réparation est située à l’em-
placement indiqué.
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant, une clé dynamométrique et
d’autres outils peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à son concession-
naire Yamaha.1. Trousse de réparation
1
1
1
UB5CF1F0.book Page 2 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-3
6
FAU71033
Tableaux d’entretien pério diqueN.B. L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et l’o u-
tillage adéquats, et doit être conf ié à votre concessionnaire Yamaha.
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
 Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’un contrôle pério dique a été effectué dans l’année à échéance
d e la d istance parcourue.
FAU71051
Entretiens pério diques du système d e contrôle des gaz d’échappementN° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation
de car-
burant • S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.
• Remplacer si nécessaire. √√√√√
2 *Bougies • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti du
moteur. √√√√√√
• Vérifier et régler la synchronisa- tion. √√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de fuites.
• Serrer si nécessaire.
• Remplacer les joints si néces-
saire. √√√√√
UB5CF1F0.book Page 3 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-4
6
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du disposi-
tif de recyclage.
• Remplacer si nécessaire. √√
7 *Système
d’a dmis-
sion d’air • S’assurer du bon état du clapet
de coupure d’air, du clapet
flexible et de la durite.
• Remplacer toute pièce endom- magée. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5CF1F0.book Page 4 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-5
6
FAU71352
Tableau des entretiens et graissages pério diquesNº ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Contrôle
du sys-
tème de diagnostic • Réaliser une inspection dyna-
mique à l’aide de l’outil de dia-
gnostic des pannes Yamaha.
• Vérifier les codes d’erreur. √√√√√√
2 *Élément
du filtre à
air • Remplacer. Tous les 40000 km (24000 mi)
3Embrayage • Contrôler le fonctionnement.
•Régler.
√√√√√
4 *Frein avant • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
5 *Frein arrière • Contrôler le fonctionnement, le
niveau du liquide et s’assurer de
l’absence de fuite.
• Remplacer les plaquettes de frein si nécessaire. √√√√√√
6 *Durites de frein • S’assurer de l’absence de cra-
quelures ou autre endommage-
ment. √√√√√
• Remplacer. Tous les 4 ans
7 *Liqui de de frein • Changer. Tous les 2 ans
8 *Roues • Contrôler le voile et l’état.
• Remplacer si nécessaire. √√√√
UB5CF1F0.book Page 5 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-6
6
9 *Pneus • Contrôler la profondeur de sculp-
ture et l’état des pneus.
• Remplacer si nécessaire.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. √√√√√
10 *Roulements de roue • S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. √√√√
11 *Roulements
d’arti-
culation de bras os-
cillant • S’assurer du bon fonctionne-
ment et de l’absence de jeu ex-
cessif. √√√√
• Lubrifier à la graisse à base de savon au lithium. Tous les 50000 km (30000 mi)
12 Chaîne
de transmis-
sion • Contrôler la tension, l’alignement
et l’état de la chaîne.
• Régler et lubrifier abondamment la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 1000 km (600 mi) et après le nettoya
ge de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
13 *Roulements
de di-
rection • S’assurer qu’il n’y a pas de jeu.
√√ √
• Regarnir modérément de graisse à base de savon au lithium. √√
14 *Visserie du châssis • S’assurer du serrage correct de
toute la visserie. √√√√√
15 Axe
de pivot de le-
vier d e frein • Lubrifier à la graisse silicone.
√√√√√
16 Axe
de pivot de pé-
d ale de frein • Lubrifier à la graisse à base de
savon au lithium. √√√√√
17 Axe
de pivot de le-
vier d ’embrayage • Lubrifier à la graisse à base de
savon au lithium. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
E
FFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5CF1F0.book Page 6 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-7
6
18 Axe
de pivot de sé-
lecteur au pie d• Lubrifier à la graisse à base de
savon au lithium. √√√√√
19 Béquille latérale,
béquille centrale • Contrôler le fonctionnement.
• Lubrifier à la graisse à base de
savon au lithium. √√√√√
20 *Contacteur
de bé-
quille latérale • Contrôler le fonctionnement et
remplacer si nécessaire. √√√√√√
21 *Fourche avant • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
22 *Combiné ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
23 *Points pivots
de
bras relais et bras
d e raccor dement de
suspension arrière • Contrôler le fonctionnement.
√√√√
24 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange).
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. √√√√√√
25 Cartouche
du filtre
à huile moteur • Remplacer.
√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UB5CF1F0.book Page 7 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-8
6
FAU72800
N.B. Filtre à air
• L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
• Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.26 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√√
• Changer. Tous les 3 ans
27 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√√
28 *Pièces mobiles et
câbles • Lubrifier.
√√√√√
29 *Logement
de la poi-
gnée des gaz et
câble • Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des gaz. √√√√√
30 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UB5CF1F0.book Page 8 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-9
6
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
UB5CF1F0.book Page 9 Monday, August 6, 2018 9:49 AM

Entretien périodique et réglage
6-10
6
FAU18752

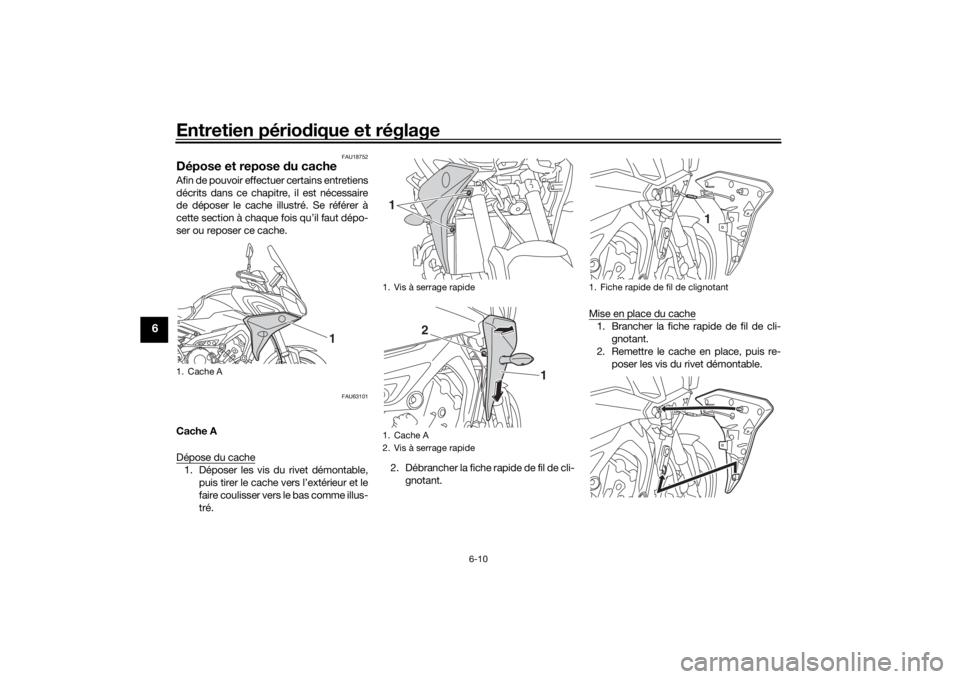

Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU63101
Cache A
Dépose du cache1. Déposer les vis du rivet démontable,
puis tirer le cache vers l’extérieur et le
faire coulisser vers le bas comme illus-
tré. 2. Débrancher la fiche rapide de fil de cli-
gnotant. Mise en place du cache
1. Brancher la fiche rapide de fil de cli-
gnotant.
2. Remettre le cache en place, puis re- poser les vis du rivet démontable.
1. Cache A
1
1. Vis à serrage rapide
1. Cache A
2. Vis à serrage rapide1
2
1
1. Fiche rapide de fil de clignotant
1
UB5CF1F0.book Page 10 Monday, August 6, 2018 9:49 AM
