InnehållSäkerhetsinformation...................... 1-1
Beskrivning ....................................... 2-1
Sedd från vänster ........................... 2-1
Sedd från höger.............................. 2-2
Reglage och instrument ................. 2-3
Instrument och
kontrollfunktioner ............................ 3-1
Startspärrsystem ............................ 3-1
Huvudströmbrytare/styrlås ............. 3-2
Omkopplare på styrhandtagen....... 3-3
Indikeringslampor och varningslampor ........................... 3-4
Farthållarsystem ............................. 3-7
Multi-funktionsmätare .................... 3-9
D-läge (körläge) ............................ 3-16
Kopplingshandtag ........................ 3-17
Växelpedal .................................... 3-17
Snabbväxlingssystem................... 3-17
Bromshandtag .............................. 3-18
Bromspedal .................................. 3-18
ABS .............................................. 3-19
Antispinnsystem ........................... 3-20
Tanklock ....................................... 3-21
Bränsle ......................................... 3-22
Bränsletankens överfyllningsslang...................... 3-23
Katalysator ................................... 3-24
Sadlar ........................................... 3-24
Hjälmhållarkabel ........................... 3-26 Förvaringsfack .............................. 3-26
Backspeglar .................................. 3-27
Justering av framgaffel.................. 3-27
Justering av stötdämpare ............. 3-28
Likströmsuttag ............................. 3-30
Strömuttag .................................... 3-30
Sidostöd ........................................ 3-31
Avstängningssystem för
tändkrets.................................... 3-31
För din egen säkerhet – kontroller
före körning ....................................... 4-1
Hantering och viktiga punkter
vid körning ......................................... 5-1
Inkörning av motorn ........................ 5-1
Starta motorn .................................. 5-2
Växling............................................. 5-3
Tips för att sänka bränsleförbrukningen................... 5-4
Parkering ......................................... 5-4
Periodiskt underhåll och
justering ............................................. 6-1
Verktygssats.................................... 6-2
Tabeller över regelbundet underhåll ...................................... 6-3
Tabell över regelbunden skötsel av emissionssystemet ................. 6-3
Tabell över allmänt underhåll och smörjning ..................................... 6-5 Lossa och sätta fast panelen.......... 6-9
Kontroll av tändstiften................... 6-10
Kanister......................................... 6-11
Motorolja....................................... 6-11
Fördelar med Yamalube ............... 6-13
Kylvätska ...................................... 6-14
Luftfilter......................................... 6-15
Kontroll av tomgångsvarvtalet ...... 6-15
Kontroll av gashandtagets spel .... 6-15
Ventilspel ...................................... 6-16
Däck.............................................. 6-16
Gjutna fälgar ................................. 6-19
Justering av kopplingshandtagets
spel ............................................ 6-19
Kontroll av bromshandtagets spel ............................................ 6-20
Bromsljuskontakter....................... 6-20
Kontroll av bromsbelägg fram
och bak ..................................... 6-20
Kontroll av bromsvätskenivån ...... 6-21
Byte av bromsvätska .................... 6-22
Kedjespänning .............................. 6-23
Rengöring och smörjning av
kedjan........................................ 6-24
Kontroll och smörjning av kablar......................................... 6-24
Kontroll av och smörjning av gashandtag och kabel............... 6-25
Kontroll av och smörjning av
bromspedal och växelpedal ...... 6-25UBD5M1M0.book Page 1 Friday, October 25, 2019 2:54 PM

Beskrivning
2-2
2
MAU10421

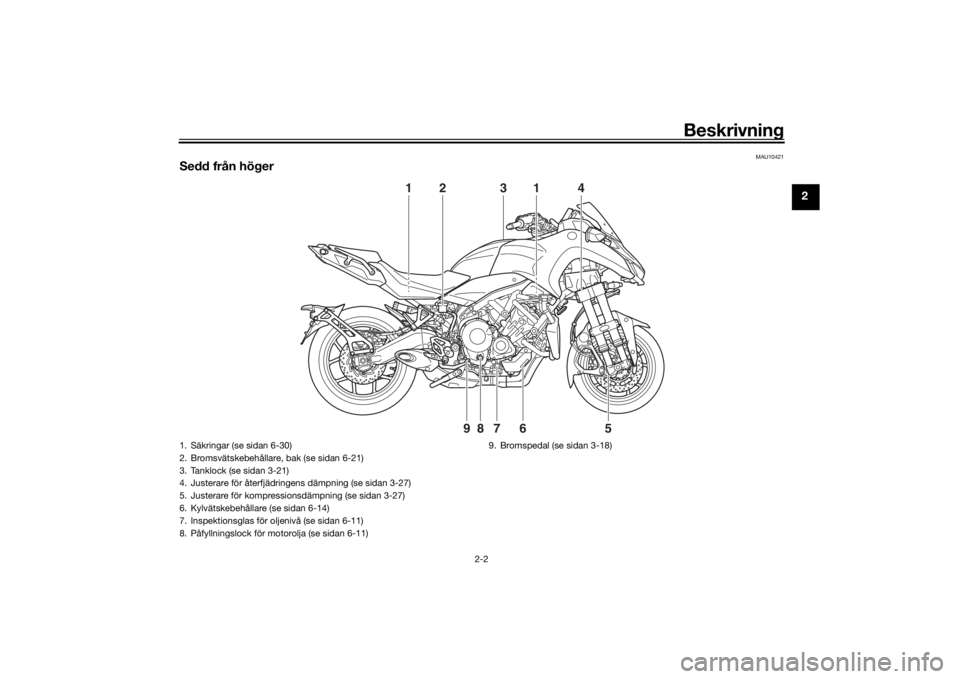

Sedd från höger
2
1
1
4
3
6
7
8
9
5
1. Säkringar (se sidan 6-30)
2. Bromsvätskebehållare, bak (se sidan 6-21)
3. Tanklock (se sidan 3-21)
4. Justerare för återfjädringens dämpning (se sidan 3-27)
5. Justerare för kompressionsdämpning (se sidan 3-27)
6. Kylvätskebehållare (se sidan 6-14)
7. Inspektionsglas för oljenivå (se sidan 6-11)
8. Påfyllningslock för motorolja (se sidan 6-11)9. Bromspedal (se sidan 3-18)
UBD5M1M0.book Page 2 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-2
3
MAU10474

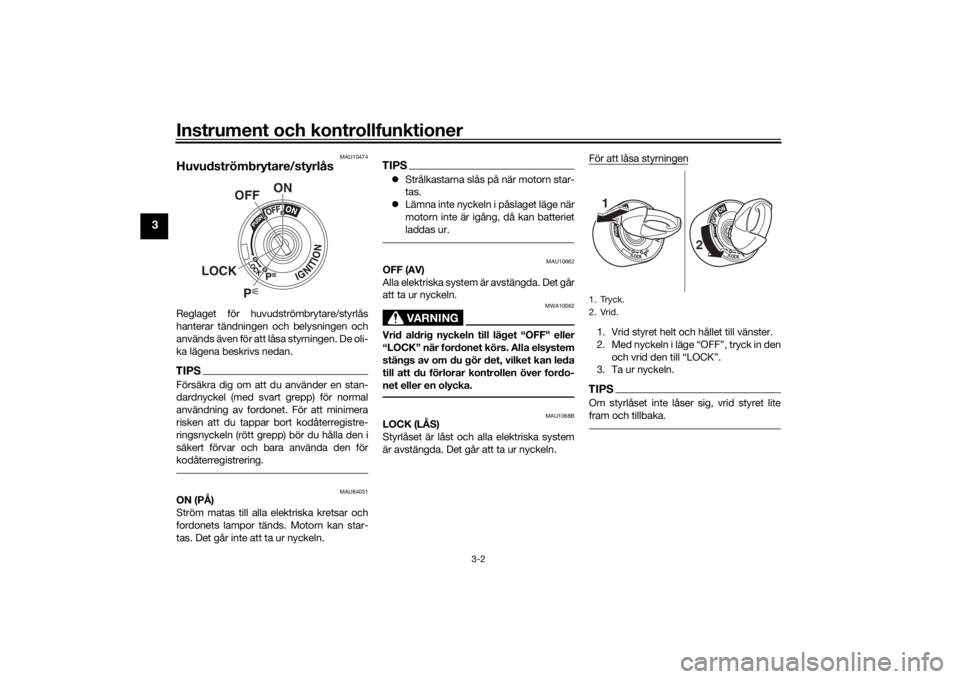

Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU84031
ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.
TIPSStrålkastarna slås på när motorn star-
tas.
 Lämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU1068B
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln. För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
P
ON
OFF
LOCK
1. Tryck.
2. Vrid.
1
2
UBD5M1M0.book Page 2 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-3
3
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF” i lä-
get “LOCK”.
MAU65680
(Parkering)
Fordonets varningsblinkers kan slås på,
men alla andra elektriska system är av-
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vridas till “ ”.
VIKTIGT
MCA22330
Batteriet kan laddas ur om varningsblin-
kerslamporna används under en längre
tid.
MAU66055

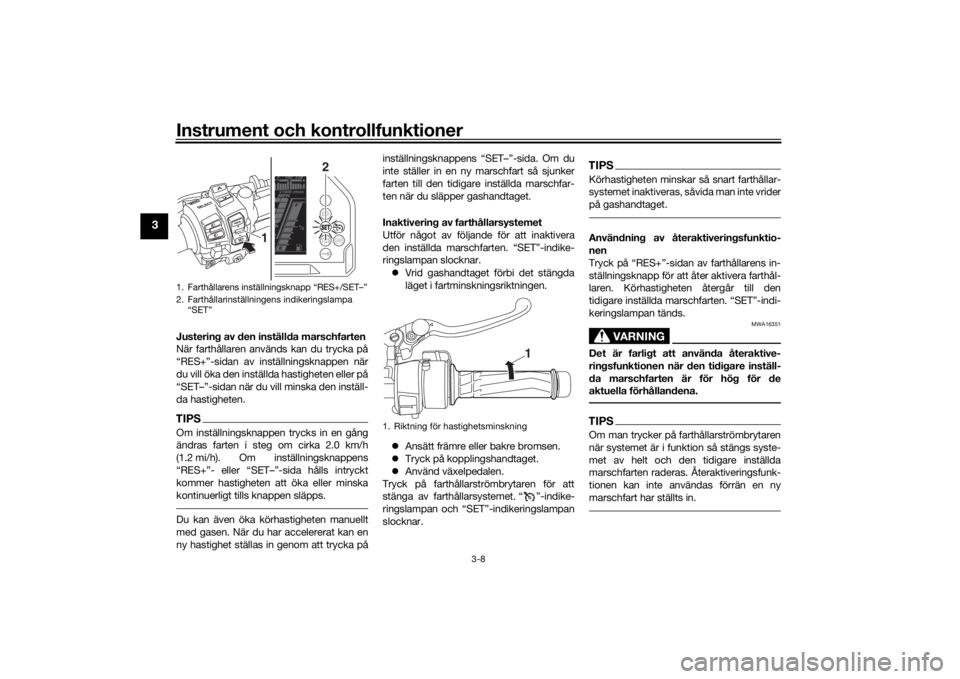

Omkopplare på styrhandtagenVänster Höger
MAU85481
Knapp för avbländn
ing/helljusblink
“ / /PASS”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
Om du vill blinka med helljuset trycker du
ned knappen till “PASS” när halvljuset är
tänt.TIPSNär knappen ställs in på halvljus tänds bara
de två yttre strålkastarna. När knappen
ställs in på helljus tänds även de två inre
strålkastarna.
1. Tryck.
2. Vrid.
1 2
1. “MENU”-knapp
2. “SELECT”-knapp
3. Farthållarknappar
4. Signalknapp “ ”
5. Blinkersomkopplare “ / ”
6. Knapp för avbländning/helljusblink
“ / /PASS”
1
2
34
5
6
1. Stopp/Kör/Start-knapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
1
3
2
UBD5M1M0.book Page 3 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-5
3
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11259
Varningslampa för oljenivå “ ”
Varningslampan tänds om motoroljans nivå
är låg. Fyll på motorolja så fort som möjligt
för att förhindra motorskador.
Även om du har tillräckligt mycket olja i mo-
torn kan varningslampan för oljenivå blinka
om du kör i en backe eller om du accelere-
rar eller bromsar kraftigt, med detta är inget
fel. Om ett problem har upptäckts i kretsen
för oljeavkänning kommer varningslampan
för oljenivå att blinka. Om detta inträffar, låt
en Yamaha-återförsäljare kontrollera mo-
torcykeln.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa ef-
ter det att du kontrollera t att oljenivån är rätt
(se sidan 6-11) ska du be en Yamaha-åter-
försäljare kontrollera fordonet.
MAU58402
Indikeringslampor för farthållare “ ”
och “SET”
Dessa indikeringslampor tänds när farthål-
laren är aktiverad. (Se sidan 3-7.)TIPSNär fordonet slås på bör de här lamporna
tändas i några sekunder och sedan slock-
na. Om lamporna inte tänds bör du låta en
Yamaha-återförsäljare kontrollera fordonet.
MAU11449
Varningslampa för kylvätsketemperatur
“”
Varningslampan tänds om motorn över-
hettas. Om det inträffar måste du stanna
motorn omedelbart och låta den kallna.
(Se sidan 6-35.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet.
VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU79311
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett fel avkänns i
motorn. Låt en Yamaha -återförsäljare kon-
trollera det inbyggda diagnostiksystemet
om det inträffar.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
den inte gör det ska du låta en Yamaha-
återförsäljare kontrollera fordonet.
MAU69895
ABS-varningslampa “ ”
Varningslampan tänds när fordonet startas
och slocknar när du börjar köra. Om var-
ningslampan tänds när du kör, kan det vara
fel på det låsningsfria bromssystemet.
VARNING
MWA16043
Om ABS-varningslampan inte slocknar
efter 10 km/h (6 mi/h) eller om varnings-
lampan tänds under körning:
ABS
UBD5M1M0.book Page 5 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-6
3
Var extra försiktig så att du undvi-
ker att hjulen låser sig vid nöd-
bromsningar.
 Låt en Yamaha-återförsäljare kon-
trollera fordonet så fort som möj-
ligt.
MAU86011
Antispinnsystemets indikeringslampa
“TCS”
Indikeringslampan blinkar i några sekunder
när antispinnsystemet är aktiverat. Indike-
ringslampan tänds när antispinnsystemet
stängts av. (Se sidan 3-20.)TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
inte bör du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU74091
Växlingsindikator
Indikatorn kan ställas in att tändas och
släckas på valda motorvarvtal. (Se sidan
3-15.)
TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU73121
Indikeringslampa för startspärrsystem
“”
När huvudströmbrytaren har stängts av och
30 sekunder har gått, blinkar indikerings-
lampan för att visa att startspärrsystemet är
aktiverat. Efter 24 timmar kommer indike-
ringslampan att sluta blinka, men start-
spärrsystemet är fortfarande aktiverat.TIPSLampan bör tändas i några sekunder och
sedan slockna när fordonet startas. Om
lampan inte tänds elle r om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.Transponderstörningar
Om startspärrsystemets indikatorlampa
blinkar sakta 5 gånger och därefter snabbt
2 gånger, kan det bero på transponderstör-
ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar
befinner sig i närheten av huvudbryta-
ren.
2. Använd kodåterregistreringsnyckeln för att starta motorn.
3. Om motorn startar, stäng av den igen och försök starta motorn med en stan-
dardnyckel.
4. Om du inte kan starta motorn med nå- gon av standardnycklarna tar du for-
donet och de 3 nycklarna till en
Yamaha-återförsäljare för omregistre-
ring.
UBD5M1M0.book Page 6 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-8
3
Justering av den inställda marschfarten
När farthållaren används kan du trycka på
“RES+”-sidan av inställningsknappen när
du vill öka den inställda hastigheten eller på
“SET–”-sidan när du vill minska den inställ-
da hastigheten.TIPSOm inställningsknappen trycks in en gång
ändras farten i steg om cirka 2.0 km/h
(1.2 mi/h). Om inställningsknappens
“RES+”- eller “SET–”-sida hålls intryckt
kommer hastigheten att öka eller minska
kontinuerligt tills knappen släpps.Du kan även öka körhastigheten manuellt
med gasen. När du har accelererat kan en
ny hastighet ställas in genom att trycka påinställningsknappens “SET–”-sida. Om du
inte ställer in en ny marschfart så sjunker
farten till den tidigare inställda marschfar-
ten när du släpper gashandtaget.
Inaktivering av farthållarsystemet
Utför något av följande för att inaktivera
den inställda marschfarten. “SET”-indike-
ringslampan slocknar.
 Vrid gashandtaget förbi det stängda
läget i fartminskningsriktningen.
 Ansätt främre eller bakre bromsen.
 Tryck på kopplingshandtaget.
 Använd växelpedalen.
Tryck på farthållarströmbrytaren för att
stänga av farthållarsystemet. “ ”-indike-
ringslampan och “SET”-indikeringslampan
slocknar.
TIPSKörhastigheten minskar så snart farthållar-
systemet inaktiveras, såvida man inte vrider
på gashandtaget.Användning av återaktiveringsfunktio-
nen
Tryck på “RES+”-sidan av farthållarens in-
ställningsknapp för att åter aktivera farthål-
laren. Körhastigheten återgår till den
tidigare inställda marschfarten. “SET”-indi-
keringslampan tänds.
VARNING
MWA16351
Det är farligt att använda återaktive-
ringsfunktionen när den tidigare inställ-
da marschfarten är för hög för de
aktuella förhållandena.TIPSOm man trycker på farthållarströmbrytaren
när systemet är i funktion så stängs syste-
met av helt och den tidigare inställda
marschfarten raderas. Återaktiveringsfunk-
tionen kan inte användas förrän en ny
marschfart har ställts in.
1. Farthållarens inställningsknapp “RES+/SET–”
2. Farthållarinställningens indikeringslampa “SET”
1 2
1. Riktning för hastighetsminskning
1
UBD5M1M0.book Page 8 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-9
3
Automatisk inaktivering av farthållarsyste-metFarthållarsystemet för denna modell är
elektroniskt styrt och länkat till de andra
styrsystemen. Farthållarsystemet inaktive-
ras automatiskt under följande förhållan-
den: Farthållarsystemet ka n inte bibehålla
den inställda marschfarten.
 Slirning eller hjulspinn avkänns. (Om
antispinnsystemet inte har stängts av
så arbetar antispinnsystemet.)
 Motorns start-/stoppknapp ställs in
på “ ”-läge.
 Motorn stannar.
 Sidostödet är nedfällt.
När du kör med farthållaren och farthållaren
inaktiveras i enlighet med omständigheter-
na ovan kommer “ ”-indikeringslampan
att slockna och “SET”-indikeringslampan
att blinka i 4 sekunder för att sedan slock-
na.
När du inte kör med farthållaren och mo-
torns start-/stoppknapp ställs in på “ ”-lä-
get, motorn stannar eller sidostödet fälls
ned kommer “ ”-indikeringslampan att
slockna (“SET”-indikeringslampan kommer
inte att blinka).
Om farthållarsystemet inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick. Aktivera farthållarsystemet med farthållar-
strömbrytaren om systemet ska användas
på nytt.
TIPSI vissa fall kan farthållarsystemet eventuellt
inte bibehålla den inställda marschfarten
vid körning i uppförsbackar eller nedförs-
backar.
 Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
Använd gasen för att accelerera till
önskad körhastighet om detta inträf-
far.
 Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställ-
ningsknappen användas för att justera
den inställda marschfarten. Ansätt
bromsarna för att minska körhastighe-
ten. När bromsarna ansätts så inakti-
veras farthållarsystemet.
MAU84540
Multi-funktionsmätare1. “TCS”-knapp
2. “RESET”-knapp
1
2
UBD5M1M0.book Page 9 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-10
3
VARNING
MWA12423
Stanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ-
ningar när du kör vilket ökar risken för
en olycka.Multi-funktionsmätaren är utrustad med
följande:  hastighetsmätare 
varvräknare
 klocka
 bränslemätare
 eco-indikering
 visning för växelläge
 visning av körläge
 TCS-display
 QS-indikator
 multi-funktionsdisplay
 inställningsläge för ljusstyrka och väx-
lingslampa
TIPSMulti-funktionsmätaren kan ställas in
på kilometer eller miles. När du vill
växla mellan kilometer och miles ska
du ställa in multi-funktionsdisplayen
på vägmätaren och trycka på
“RESET” i en sekund.
 “ ” fungerar inte.
Hastighetsmätare
Hastighetsmätaren visar hur fort du kör.
Varvräknare
Varvräknaren visar motorvarvtal.
1. Visning för växelläge
2. QS-indikator
3. Varvräknare
4. Hastighetsmätare
5. Bränslemätare
6. Eco-indikator “ECO”
7. Multi-funktionsdisplay
8. Klocka
9. TCS-display
10.Visning av körläge
3
4
5
12
6
7
8
9
10
1. Hastighetsmätare
1. Varvräknare
2. Varvräknarens röda fält
1
1
2
UBD5M1M0.book Page 10 Friday, October 25, 2019 2:54 PM

Instrument och kontrollfunktioner
3-11
3
VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.
Rött fält: 11200 v/min och överKlocka
Klockan har 12-timmarsformat.
För att ställa in klockan1. Starta fordonet.
2. Håll “MENU” intryckt i en sekund tillssiffrorna för timmar börjar blinka.
3. Ställ in timmarna genom att trycka “SELECT” uppåt eller nedåt.
4. Siffrorna för minuter börjar blinka när du trycker på “MENU”.
5. Ställ in minuterna genom att trycka
“SELECT” uppåt eller nedåt. 6. Tryck på “MENU” för att starta klock-
an.
Bränslemätare
Bränslemätaren visar hur mycket bränsle
det finns i bränsletanken. Displaysegmen-
ten i bränslemätaren rör sig från “F” (full)
mot “E” (tom) när bränslenivån sjunker. När
det sista segmentet börjar blinka återstår
cirka 4.0 L (1.06 US gal, 0.88 Imp.gal)
bränsle. Tanka så snart som möjligt.
TIPSOm fel avkänns i elkretsen kommer bräns-
lemätarsegmenten att blinka kontinuerligt.
Om detta inträffar, låt en Yamaha-återför-
säljare kontrollera motorcykeln.
Eco-indikering
Denna indikering tänds när fordonet körs
på ett miljövänligt och bränslesnålt sätt. In-
dikeringen slocknar när fordonet stannar.TIPSHär får du några tips för att hålla bränsleför-
brukningen nere:  Undvik höga varvtal under accelera-
tion.
 Kör med konstant hastighet.
 Välj lämpligt växelläge för fordonshas-
tigheten.
1. Klocka
1
1. Bränslemätare
1
1. Eco-indikator “ECO”
1
UBD5M1M0.book Page 11 Friday, October 25, 2019 2:54 PM
