Mantenimiento y ajustes periódicos6-35
6
SAU84980

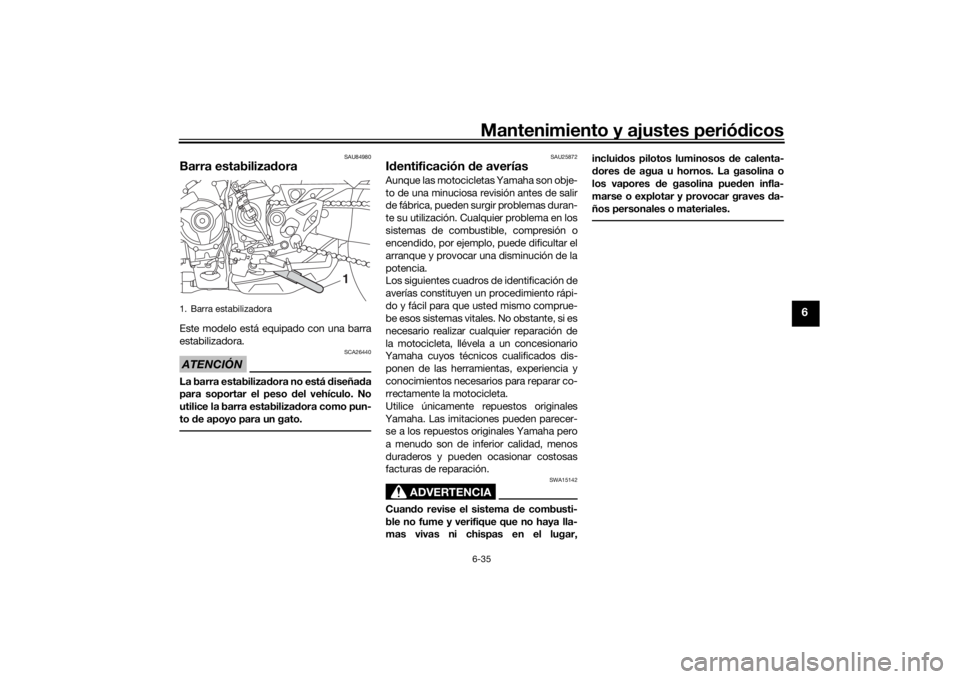

Barra estabiliza doraEste modelo está equipado con una barra
estabilizadora.ATENCIÓN
SCA26440
La barra estabiliza dora no está diseña da
para soportar el peso del vehículo. No
utilice la barra estabiliza dora como pun-
to de apoyo para un gato.
SAU25872
Id entificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui
dos pilotos luminosos d e calenta-
d ores de agua u hornos. La gasolina o
los vapores d e gasolina pued en infla-
marse o explotar y provocar graves da-
ños personales o materiales.
1. Barra estabilizadora
1
UBD5S1S0.book Page 35 Thursday, October 24, 2019 2:03 PM

Mantenimiento y ajustes periódicos
6-36
6
SAU86350

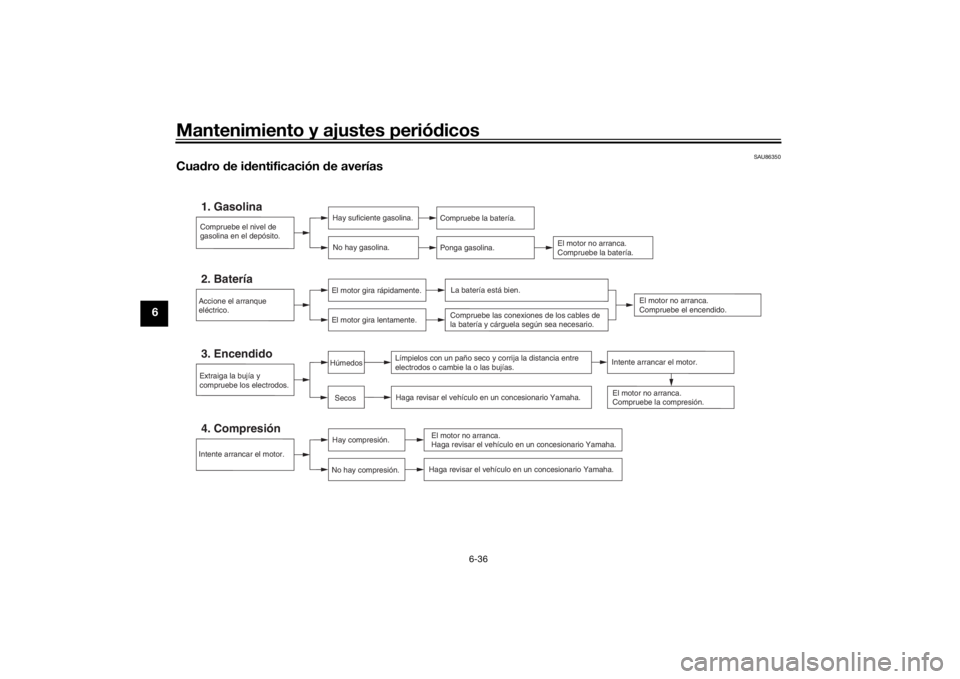

Cua dro de i dentificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías. Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UBD5S1S0.book Page 36 Thursday, October 24, 2019 2:03 PM

Mantenimiento y ajustes periódicos6-37
6
SAU86420
El motor se recalienta
ADVERTENCIA
SWAT1041
 No quite el tapón del ra dia dor cuan do el motor y el ra dia dor estén calientes. Pue de salir un chorro a presión de líqui do y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfria do el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón d el radia dor; luego gire lentamente el tapón en el senti do con-
trario al de las agujas d el reloj hasta el tope para que se libere to da la presión resi dual. Cuand o deje de oírse el silbi do,
presione el tapón hacia abajo mientras lo gira en el senti do contrario al de las agujas del reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBD5S1S0.book Page 37 Thursday, October 24, 2019 2:03 PM

Cuidad os y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos mo delos están provistos d e
piezas acabad as en colores mate. Antes
d e limpiar el vehículo, pregunte en un
concesionario Yamaha qué prod uctos
se pue den utilizar. Si utiliza un cepillo,
pro ductos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o
d añará la superficie. Asimismo, evite
aplicar cera a las piezas con acaba do en
color mate.
SAU83443
Cui dad osUna limpieza frecuente y completa del ve-
hículo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo,
el lavado, la limpieza y el pulido represen-
tan una ocasión de revisar el estado del ve-
hículo con más frecuencia. Se debe lavar el
vehículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTA Las carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la pri-
mavera, por lo que es necesario lavar
los bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
 Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
 Solicite a su concesionario Yamaha
más consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza ina decua da pue de dañar la
estética y la mecánica. No utilizar:
 sistemas de lavad o a alta presión o
d e chorro d e vapor. Una presión de
agua excesiva pue de provocar que
el agua se filtre y d eteriore los coji-
netes de rue da, los frenos, las jun-
tas de la caja de cambios y los
d ispositivos eléctricos. Evite la apli-
cación de detergentes a alta pre-
sión como ocurre en los sistemas
d e lava do de automóviles que fun-
cionan con mone das.
 pro ductos químicos fuertes tales
como limpia dores de llantas con
áci do, especialmente en rue das de
ra dios o d e magnesio.
 pro ductos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acabad o mate. Los
cepillos pue den rayar y dañar los
acaba dos mate; utilice únicamente
una esponja blan da o una toalla.
 toallas, esponjas o cepillos conta-
mina dos con pro ductos de li
mpieza
abrasivos o prod uctos químicos
UBD5S1S0.book Page 1 Thursday, October 24, 2019 2:03 PM

Cuidad os y almacenamiento de la motocicleta
7-2
7
fuertes como disolventes, gasolina,
d esoxi dantes, líqui do de frenos o
anticongelante, etc.
Antes de lavar el vehículo
1. Estacione el vehículo en un lugar no expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta- pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y
manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice d esengrasa-
d or en zonas que deben estar lubri-
cad as tales como obtura dores,
juntas y ejes de las rue das. Siga las
instrucciones del pro ducto.
[SCA26290]
Lava do
1. Elimine el desengrasador y rocíe el ve- hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el
silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las zonas de difícil
acceso. ATENCIÓN: Utilice agua fría
si el vehículo ha esta do expuesto a
sal. El agua caliente aumenta las
propie dad es corrosivas de la sal.
[SCA26301]
3. Para vehículos equipados con para-
brisas: Limpie el parabrisas con una
toalla o esponja blanda humedecida
con agua y un detergente de pH neu-
tro. Si es necesario, utilice un abrillan-
tador o un limpiador de parabrisas de
buena calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
d uctos químicos fuertes para lim-
piar el parabrisas. Asimismo, algunos limpia
dores para plástico
pue den rayar el parabrisas; por tan-
to, debe probar to dos los prod uc-
tos de limpieza antes de aplicarlos.
[SCA26310]
4. Enjuague a fondo con agua limpia.
Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lava do
1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable. Mediante el
pulido suele ser posible eliminar la de-
coloración térmica de los sistemas de
escape de acero inoxidable.
4. Aplique un espray anticorrosión a to- das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
¡ADVERTENCIA! No aplique silicona o espray de aceite a los asientos,
los asi deros, los reposapiés de
goma o las ban das de ro dad ura de
UBD5S1S0.book Page 2 Thursday, October 24, 2019 2:03 PM

Cuidad os y almacenamiento de la motocicleta
7-3
7
los neumáticos. De lo contrario, di-
chos elementos serán resbala di-
zos, con el consiguiente riesgo de
pér did a de control. Limpie a fon do
las superficies de dichos elementos
antes de utilizar el vehículo.
[SWA20650]
5. Trate las piezas de goma, de vinilo y
de plástico sin pintar con un producto
adecuado.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc.
7. Aplique una cera no abrasiva o un es- pray de detalle para motocicletas a to-
das las superficies pintadas.
8. Cuando termine la limpieza, arranque el motor y déjelo al ralentí unos minu-
tos para eliminar los restos de hume-
dad.
9. Si la óptica del faro se ha empañado, arranque el motor y encienda el faro
para eliminar la humedad.
10. Deje que el vehículo se seque por completo antes de guardarlo o cubrir-
lo.ATENCIÓN
SCA26320
No aplique cera a las piezas de
goma o de plástico sin pintar.
 Evite utilizar compuestos abrillan-
tadores abrasivos que pue den des-
gastar la pintura. 
Aplique los esprays y la cera de for-
ma mo dera da. A continuación eli-
mine el exceso.
ADVERTENCIA
SWA20660
Los restos d e contaminantes en los fre-
nos o en los neumáticos pue den provo-
car la pér did a de control.
 Verifique que no haya lubricante o
cera en los frenos o en los neumáti-
cos.
 Si es necesario, lave los neumáti-
cos con agua tibia y un detergente
suave.
 Si es necesario, limpie los discos y
las pastillas de freno con un limpia-
d or de frenos o con acetona.
 Antes de con ducir a veloci dad es al-
tas, pruebe la capaci dad d e frenad o
y el comportamiento en curvas d el
vehículo.
SAU83472
AlmacenamientoGuarde siempre el vehículo en un lugar
fresco y seco. Si es necesario, protéjalo del
polvo con una funda porosa. Verifique que
el motor y el sistema de escape estén fríos
antes de cubrir el vehículo. Si suele dejar el
vehículo inactivo durante varias semanas
seguidas entre cada utilización, se reco-
mienda utilizar un estabilizador de gasolina
de buena calidad después de cada llenado.ATENCIÓN
SCA21170
 Si guar da el vehículo en un lugar
mal ventila do o lo cubre con una
lona cuan do tod avía esté moja do,
el agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.Almacenamiento prolonga do
Antes de guardar el vehículo durante un
periodo prolongado (60 días o más): 1. Realice todas las reparaciones nece-
sarias y el mantenimiento pendiente.
UBD5S1S0.book Page 3 Thursday, October 24, 2019 2:03 PM

Cuidad os y almacenamiento de la motocicleta
7-4
7
2. Siga todas las instrucciones que se
facilitan en el apartado Cuidados de
este capítulo.
3. Llene el depósito de gasolina y añada un estabilizador conforme a las ins-
trucciones del producto. Haga funcio-
nar el motor durante 5 minutos para
distribuir la gasolina tratada por todo
el sistema de combustible.
4. Vehículos provistos de grifo de gasoli- na: Gire la palanca del grifo de gasoli-
na a la posición cerrada.
5. Vehículos con carburador: Para evitar que se formen posos, vacíe en un re-
cipiente limpio la gasolina contenida
en la cubeta con flotador del carbura-
dor. Vuelva a apretar el perno de va-
ciado y devuelva la gasolina al
depósito.
6. Utilice un aceite de nebulización de
motores de buena calidad y siga las
instrucciones del producto para pro-
teger los componentes internos del
motor contra la corrosión. Si no dispo-
ne de aceite de nebulización para mo-
tor, realice el procedimiento siguiente
para cada cilindro:a. Desmonte la tapa de la bujía y la bujía. b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía y seguidamente coloque esta so-
bre la culata para que los electro-
dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
d os de la bujía cuan do haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
7. Engrase todos los cables de control,
los pivotes, las manetas y los pedales,
así como el caballete lateral y el caba-
llete central (si está equipado).
8. Compruebe y corrija la presión de los neumáticos y luego levante el vehículo
de forma que todas las ruedas que-
den por encima del suelo. De lo con-
trario, gire un poco las ruedas una vez
al mes para evitar que los neumáticos
se degraden en un punto. 9. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
10. Desmonte la batería y cárguela por completo, o conecte un cargador de
mantenimiento para mantener la bate-
ría con una carga óptima.
ATENCIÓN: Verifique que la batería
y el carga dor sean compatibles. No
cargue una batería VRLA con un
cargad or convencional.
[SCA26330]
NOTASi va a desmontar la batería, cárguela
una vez al mes y guárdela en un lugar
templado a 0-30 °C (32-90 °F).
 Para obtener más información sobre
la carga y el almacenamiento de la ba-
tería, consulte la página 6-30.
UBD5S1S0.book Page 4 Thursday, October 24, 2019 2:03 PM

Especificaciones
8-1
8
Dimensiones:Longitud total:2150 mm (84.6 in)
Anchura total:
885 mm (34.8 in)
Altura total: 1250 mm (49.2 in)
Altura del asiento: 820 mm (32.3 in)
Distancia entre ejes:
1510 mm (59.4 in)
Holgura mínima al suelo: 150 mm (5.91 in)
Radio de giro mínimo: 2.8 m (9.19 ft)Peso:Peso en orden de marcha:263 kg (580 lb)Motor:Ciclo de combustión:
4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros:
En línea
Número de cilindros: 3 cilindros
Cilindrada: 847 cm3
Calibre × Carrera:
78.0 × 59.1 mm (3.07 × 2.33 in) Sistema de arranque:
Arranque eléctrico
Aceite de motor:Marca recomendada:
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Con desmontaje del filtro de aceite:
2.70 L (2.85 US qt, 2.38 Imp.qt)Canti dad d e líqui do refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 1.93 L (2.04 US qt, 1.70 Imp.qt)Combustible:Gasolina recomendada:Gasolina sin plomo (E10 aceptable)
Octanaje (RON): 95
Capacidad del depósito de combustible:
18 L (4.8 US gal, 4.0 Imp.gal)
Cantidad de reserva de combustible: 4.0 L (1.06 US gal, 0.88 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID: BD51 00Transmisión:Relación de engranajes:
1a:2.667 (40/15)
2a:
2.000 (38/19)
3a: 1.619 (34/21)
4a: 1.381 (29/21)
5a:
1.190 (25/21)
6a: 1.037 (28/27)Chasis:Ancho de vía:
410 mm (16.1 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 R 15 M/C 56V
Fabricante/modelo: BRIDGESTONE/A41F MNeumático trasero:Tipo:
Sin cámara
Tamaño: 190/55 R 17 M/C 75V
UBD5S1S0.book Page 1 Thursday, October 24, 2019 2:03 PM

Especificaciones
8-2
8
Fabricante/modelo:BRIDGESTONE/A41R MCarga:Carga máxima:
195 kg (430 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Freno delantero:Tipo:
Freno hidráulico de discoFreno trasero:Tipo:Freno hidráulico monodiscoSuspensión delantera:Tipo:
Horquilla telescópicaSuspensión trasera:Tipo:
Basculante (suspensión de unión)Sistema eléctrico:Sistema de tensión:12 VBatería:Modelo:YTZ10S
Voltaje, capacidad: 12 V, 8.6 Ah (10 HR)Potencia de la bombilla:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED Luz de intermitencia trasera:
LED
Luz auxiliar: LED
Luz de la matrícula:
LED
UBD5S1S0.book Page 2 Thursday, October 24, 2019 2:03 PM

Información para el consumidor
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26411
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTAEl número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAU26442
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26461
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UBD5S1S0.book Page 1 Thursday, October 24, 2019 2:03 PM
