YAMAHA NIKEN GT 2019 Instructieboekje (in Dutch)

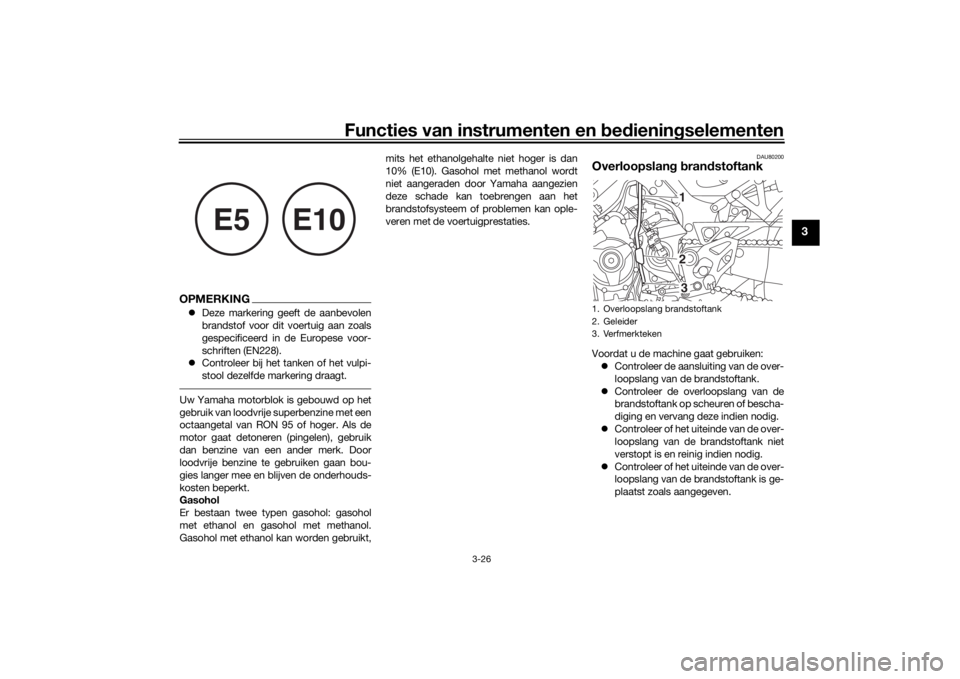

Functies van instrumenten en bed ienin gselementen
3-26
3
OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met een
octaangetal van RON 95 of hoger. Als de
motor gaat detoneren (pingelen), gebruik
dan benzine van een ander merk. Door
loodvrije benzine te gebruiken gaan bou-
gies langer mee en blijven de onderhouds-
kosten beperkt.
Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt, mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
DAU80200
Overloopslan
g b ran dstoftankVoordat u de machine gaat gebruiken:
 Controleer de aansluiting van de over-
loopslang van de brandstoftank.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of het uiteinde van de over-
loopslang van de brandstoftank niet
verstopt is en reinig indien nodig.
 Controleer of het uiteinde van de over-
loopslang van de brandstoftank is ge-
plaatst zoals aangegeven.
E5
E10
1. Overloopslang brandstoftank
2. Geleider
3. Verfmerkteken
321
UB5BD0D0.book Page 26 Tuesday, September 4, 2018 4:40 PM

Functies van instrumenten en bed ienin gselementen
3-27
3
OPMERKINGZie pagina 6-11 voor informatie over de fil-
terbus.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft ged raai d. Let op het vol gen de
om bran dgevaar of b randwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare schad e worden toe ge-
b racht aan de uitlaatkatalysator.
UB5BD0D0.book Page 27 Tuesday, September 4, 2018 4:40 PM

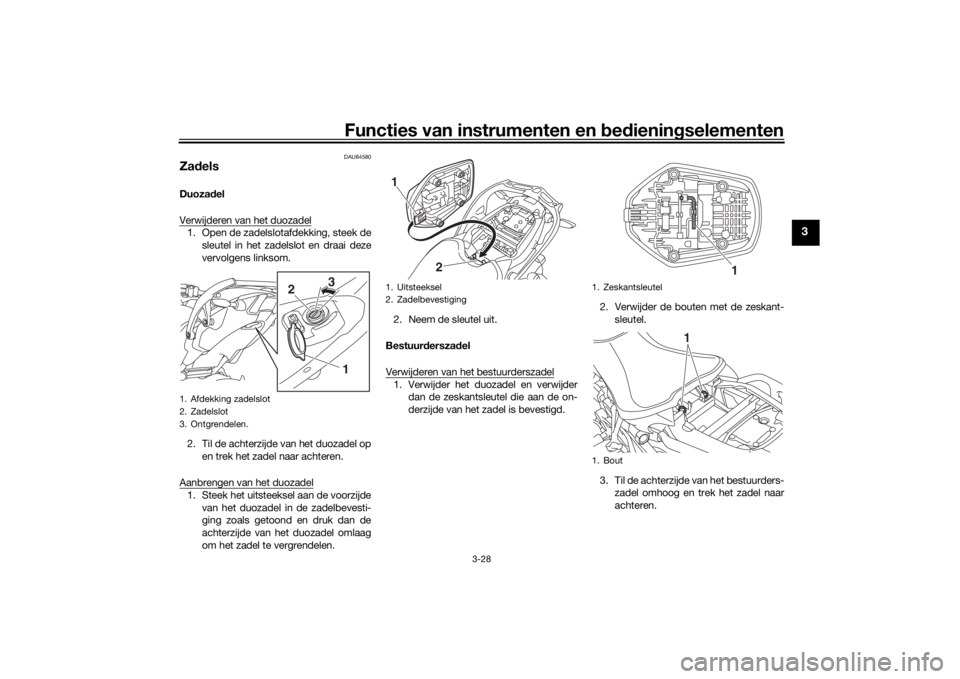

Functies van instrumenten en bed ienin gselementen
3-28
3
DAU84580
Za delsDuoza del
Verwijderen van het duozadel1. Open de zadelslotafdekking, steek de sleutel in het zadelslot en draai deze
vervolgens linksom.
2. Til de achterzijde van het duozadel op en trek het zadel naar achteren.
Aanbrengen van het duozadel1. Steek het uitsteeksel aan de voorzijde van het duozadel in de zadelbevesti-
ging zoals getoond en druk dan de
achterzijde van het duozadel omlaag
om het zadel te vergrendelen. 2. Neem de sleutel uit.
Bestuur dersza del
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel en verwijder dan de zeskantsleutel die aan de on-
derzijde van het zadel is bevestigd. 2. Verwijder de bouten met de zeskant-
sleutel.
3. Til de achterzijde van het bestuurders- zadel omhoog en trek het zadel naar
achteren.
1. Afdekking zadelslot
2. Zadelslot
3. Ontgrendelen.
3
2
1
1. Uitsteeksel
2. Zadelbevestiging1
2
1. Zeskantsleutel
1. Bout
1
1
UB5BD0D0.book Page 28 Tuesday, September 4, 2018 4:40 PM

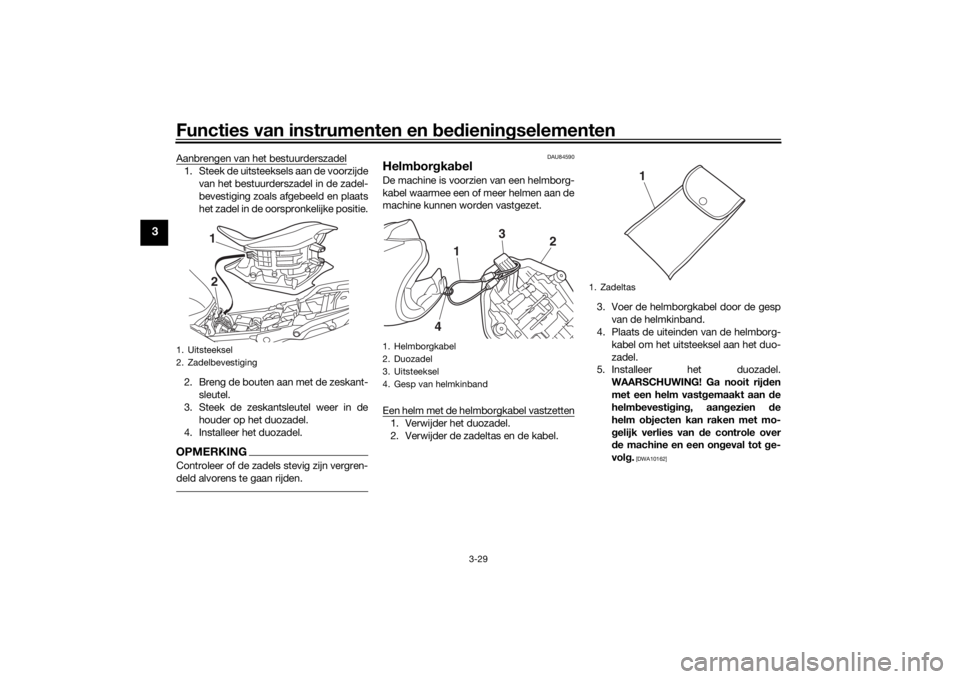

Functies van instrumenten en bed ienin gselementen
3-29
3
Aanbrengen van het bestuurderszadel1. Steek de uitsteeksels aan de voorzijde
van het bestuurderszadel in de zadel-
bevestiging zoals afgebeeld en plaats
het zadel in de oorspronkelijke positie.
2. Breng de bouten aan met de zeskant- sleutel.
3. Steek de zeskantsleutel weer in de
houder op het duozadel.
4. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU84590
Helmb orgka belDe machine is voorzien van een helmborg-
kabel waarmee een of meer helmen aan de
machine kunnen worden vastgezet.
Een helm met de helmborgkabel vastzetten1. Verwijder het duozadel.
2. Verwijder de zadeltas en de kabel. 3. Voer de helmborgkabel door de gesp
van de helmkinband.
4. Plaats de uiteinden van de helmborg-
kabel om het uitsteeksel aan het duo-
zadel.
5. Installeer het duozadel.
WAARSCHUWING! Ga nooit rijd en
met een helm vast gemaakt aan de
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van d e controle over
d e machine en een on geval tot ge-
vol g.
[DWA10162]
1. Uitsteeksel
2. Zadelbevestiging
2
1
1. Helmborgkabel
2. Duozadel
3. Uitsteeksel
4. Gesp van helmkinband
1
4 2
3
1. Zadeltas
1
UB5BD0D0.book Page 29 Tuesday, September 4, 2018 4:40 PM

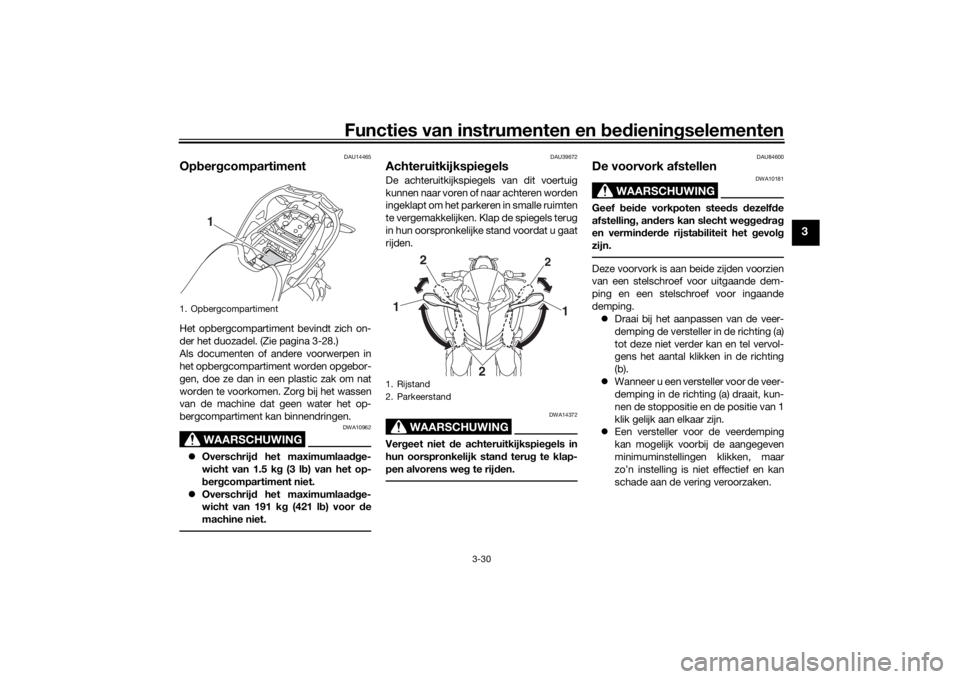

Functies van instrumenten en bedieningselementen
3-30
3
DAU14465
OpbergcompartimentHet opbergcompartiment bevindt zich on-
der het duozadel. (Zie pagina 3-28.)
Als documenten of andere voorwerpen in
het opbergcompartiment worden opgebor-
gen, doe ze dan in een plastic zak om nat
worden te voorkomen. Zorg bij het wassen
van de machine dat geen water het op-
bergcompartiment kan binnendringen.
WAARSCHUWING
DWA10962
Overschrijd het maximumlaadge-
wicht van 1.5 kg (3 lb) van het op-
bergcompartiment niet.
 Overschrijd het maximumlaadge-
wicht van 191 kg (421 lb) voor de
machine niet.
DAU39672
AchteruitkijkspiegelsDe achteruitkijkspiegels van dit voertuig
kunnen naar voren of naar achteren worden
ingeklapt om het parkeren in smalle ruimten
te vergemakkelijken. Klap de spiegels terug
in hun oorspronkelijke stand voordat u gaat
rijden.
WAARSCHUWING
DWA14372
Vergeet niet de achteruitkijkspiegels in
hun oorspronkelijk stand terug te klap-
pen alvorens weg te rijden.
DAU84600
De voorvork afstellen
WAARSCHUWING
DWA10181
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht weggedrag
en verminderde rijstabiliteit het gevolg
zijn.Deze voorvork is aan beide zijden voorzien
van een stelschroef voor uitgaande dem-
ping en een stelschroef voor ingaande
demping.
 Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal klikken in de richting
(b).
 Wanneer u een versteller voor de veer-
demping in de richting (a) draait, kun-
nen de stoppositie en de positie van 1
klik gelijk aan elkaar zijn.
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen klikken, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.
1. Opbergcompartiment
1
1. Rijstand
2. Parkeerstand
2
1
2
1
2
UB5BD0D0.book Page 30 Tuesday, November 13, 2018 10:35 AM

Functies van instrumenten en bed ienin gselementen
3-31
3
LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-

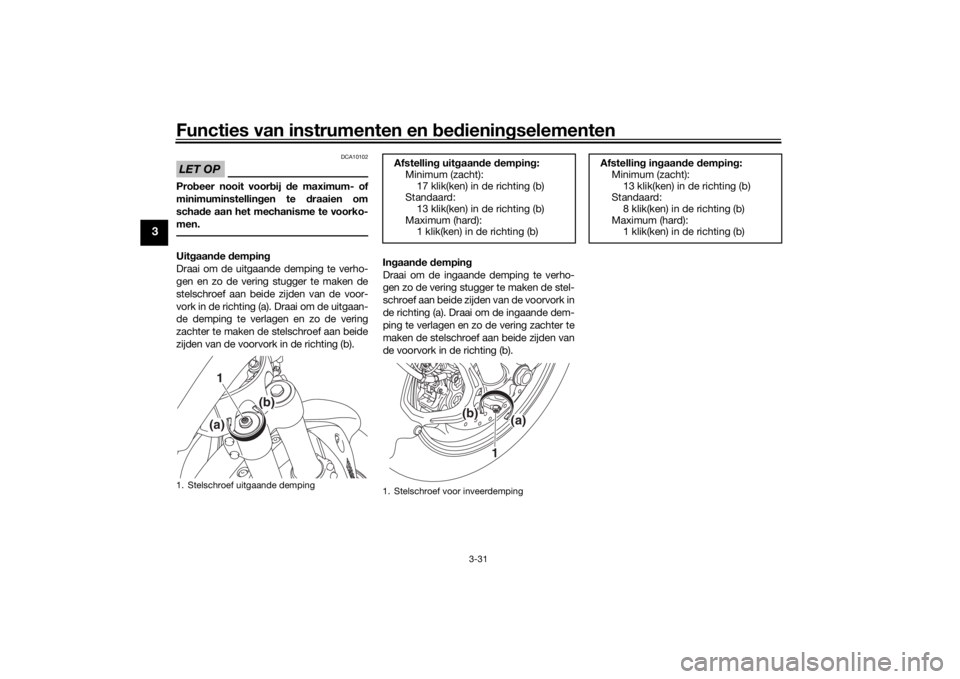

men.Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef aan beide zijden van de voor-
vork in de richting (a). Draai om de uitgaan-
de demping te verlagen en zo de vering
zachter te maken de stelschroef aan beide
zijden van de voorvork in de richting (b). In
gaan de dempin g
Draai om de ingaande demping te verho-
gen zo de vering stugger te maken de stel-
schroef aan beide zijden van de voorvork in
de richting (a). Draai om de ingaande dem-
ping te verlagen en zo de vering zachter te
maken de stelschroef aan beide zijden van
de voorvork in de richting (b).1. Stelschroef uitgaande demping
1(a)
(b)
Afstellin g uit gaan de dempin g:
Minimum (zacht):
17 klik(ken) in de richting (b)
Standaard: 13 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)1. Stelschroef voor inveerdemping
(b)
(a)
1
Afstellin g in gaan de dempin g:
Minimum (zacht):
13 klik(ken) in de richting (b)
Standaard: 8 klik(ken) in de richting (b)
Maximum (hard): 1 klik(ken) in de richting (b)
UB5BD0D0.book Page 31 Tuesday, September 4, 2018 4:40 PM

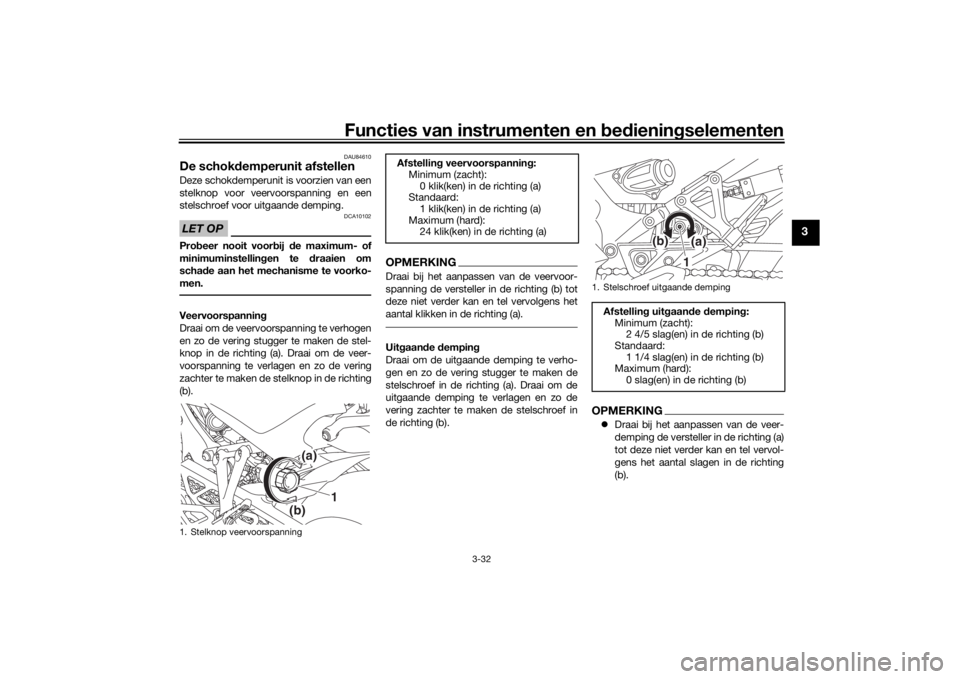

Functies van instrumenten en bed ienin gselementen
3-32
3
DAU84610
De schok demperunit afstellenDeze schokdemperunit is voorzien van een
stelknop voor veervoorspanning en een
stelschroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te draaien om
scha de aan het mechanisme te voorko-
men.Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
knop in de richting (a). Draai om de veer-
voorspanning te verlagen en zo de vering
zachter te maken de stelknop in de richting
(b).
OPMERKINGDraai bij het aanpassen van de veervoor-
spanning de versteller in de richting (b) tot
deze niet verder kan en tel vervolgens het
aantal klikken in de richting (a).Uit gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelschroef in
de richting (b).
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal slagen in de richting
(b).
1. Stelknop veervoorspanning
(a)
(b)
1
Afstellin g veervoorspannin g:
Minimum (zacht):
0 klik(ken) in de richting (a)
Standaard: 1 klik(ken) in de richting (a)
Maximum (hard): 24 klik(ken) in de richting (a)
1. Stelschroef uitgaande demping
Afstellin g uit gaan de dempin g:
Minimum (zacht): 2 4/5 slag(en) in de richting (b)
Standaard:
1 1/4 slag(en) in de richting (b)
Maximum (hard): 0 slag(en) in de richting (b)
(a)
(b)
1
UB5BD0D0.book Page 32 Tuesday, September 4, 2018 4:40 PM

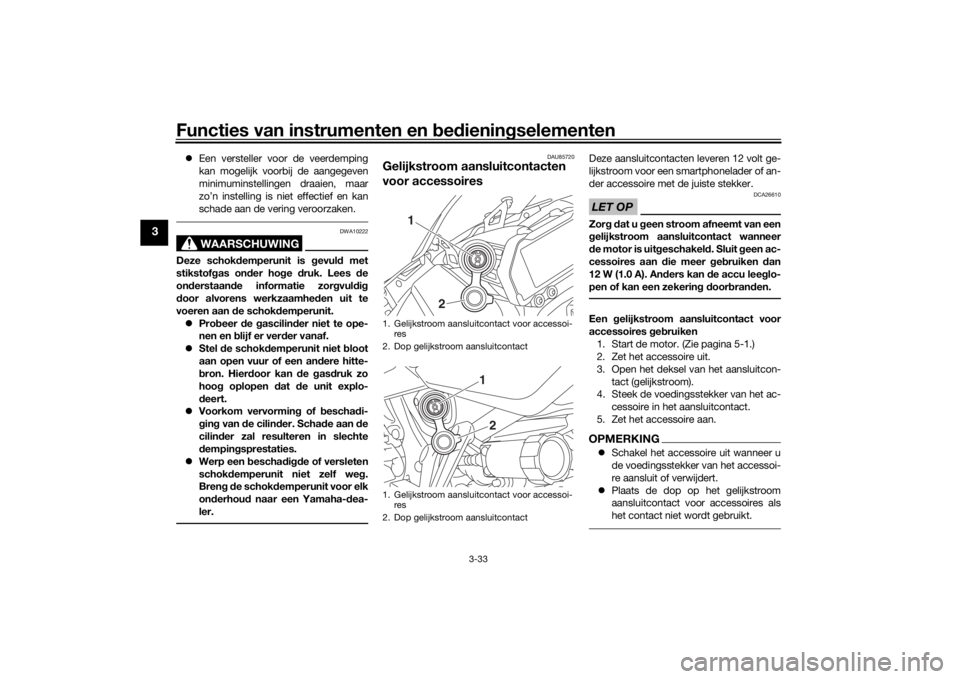

Functies van instrumenten en bed ienin gselementen
3-33
3
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen draaien, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees de
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schokd emperunit niet b loot
aan open vuur of een an dere hitte-
b ron. Hierd oor kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b eschad i-
g in g van de cilin der. Scha de aan de
c

ilin der zal resulteren in slechte
d empin gsprestaties.
 Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU85720
Gelijkstroom aansluitcontacten
voor accessoires
Deze aansluitcontacten leveren 12 volt ge-
lijkstroom voor een smartphonelader of an-
der accessoire met de juiste stekker.LET OP
DCA26610
Zor g d at u g een stroom afneemt van een
g elijkstroom aansluitcontact wanneer
d e motor is uit geschakel d. Sluit geen ac-
cessoires aan d ie meer geb ruiken dan
12 W (1.0 A). An ders kan d e accu lee glo-
pen of kan een zekerin g d oor bran den.Een gelijkstroom aansluitcontact voor
accessoires geb ruiken
1. Start de motor. (Zie pagina 5-1.)
2. Zet het accessoire uit.
3. Open het deksel van het aansluitcon- tact (gelijkstroom).
4. Steek de voedingsstekker van het ac-
cessoire in het aansluitcontact.
5. Zet het accessoire aan.OPMERKING Schakel het accessoire uit wanneer u
de voedingsstekker van het accessoi-
re aansluit of verwijdert.
 Plaats de dop op het gelijkstroom
aansluitcontact voor accessoires als
het contact niet wordt gebruikt.
1. Gelijkstroom aansluitcontact voor accessoi-
res
2. Dop gelijkstroom aansluitcontact
1. Gelijkstroom aansluitcontact voor accessoi- res
2. Dop gelijkstroom aansluitcontact
1
2
12
UB5BD0D0.book Page 33 Tuesday, September 4, 2018 4:40 PM

Functies van instrumenten en bed ienin gselementen
3-34
3
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, dient u te controleren of
d e dop op het g elijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan word en opgetrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om de bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daaromre
gelmati g en laat het repareren door
e

en Yamaha d ealer als de werkin g niet
naar behoren is.
UB5BD0D0.book Page 34 Tuesday, September 4, 2018 4:40 PM

Functies van instrumenten en bed ienin gselementen
3-35
3
DAU57952
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart terwijl een vers nelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer dit systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
 Zie pagina’s 3-2 en 3-3 voor informa-
tie over de bediening van de schake-
laar.
UB5BD0D0.book Page 35 Tuesday, September 4, 2018 4:40 PM
