YAMAHA NIKEN GT 2020 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
6-34
6
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU72980
Voertui gverlichtin gDit model is volledig uitgerust met lampen
van het LED-type. Er zijn geen vervangbare
gloeilampen.
Als een lampje niet gaat branden, contro-
leer dan de zekeringen en laat vervolgens
een Yamaha dealer de machine controle-
ren.LET OP
DCA16581
Plak geen kleurfolie of stickers op d e
koplamplens.
DAU25872
Prob lemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
Voo r
geschreven zekerin gen (zeke-
rin genkastje 2):
Zekering signaleringssysteem: 7.5 A
Zekering ABS-regeleenheid:
5.0 A
Extra zekering: 5.0 A
Zekering ontstekingssysteem: 15.0 A
Voo r geschreven zekerin gen (zeke-
rin genkastje 3):
Circuitzekering alarmverlichtingssy-
steem:
7.5 A
Aansluitzekering 1: 2.0 A
Aansluitzekering 2: 2.0 A
Zekering radiatorkoelvin:
10.0 A × 2
Koplampzekering: 10.0 A

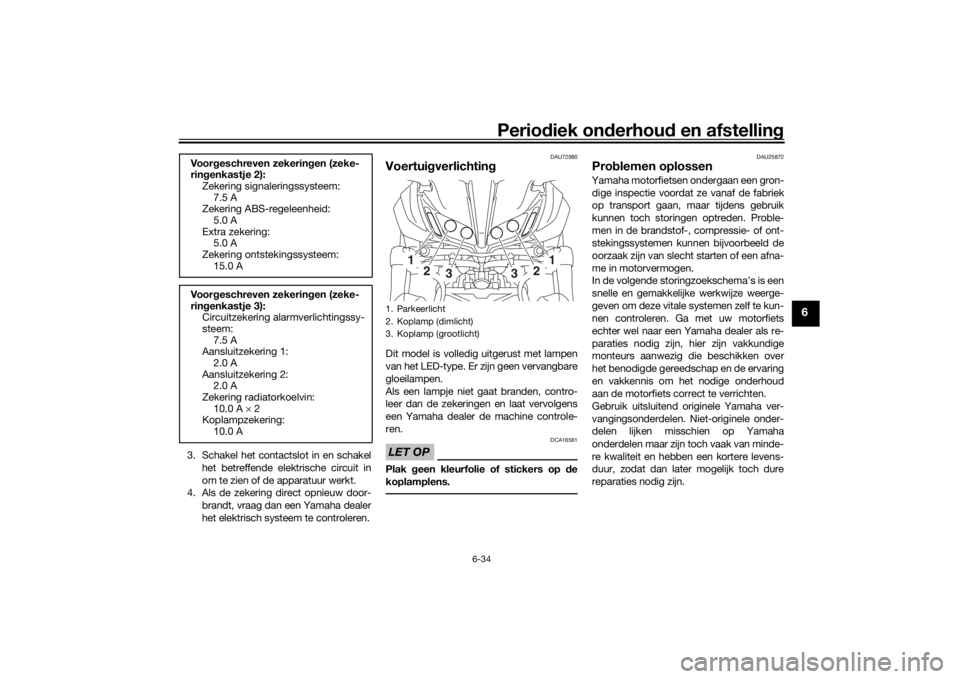

1. Parkeerlicht
2. Koplamp (dimlicht)
3. Koplamp (grootlicht)
1
2
3
1
2
3
UB5BD1D0.book Page 34 Tuesday, October 15, 2019 9:17 AM

Periodiek on derhou d en afstelling
6-35
6
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.UB5BD1D0.book Page 35 Tuesday, October 15, 2019 9:17 AM

Periodiek on derhoud en afstelling
6-36
6
DAU86350

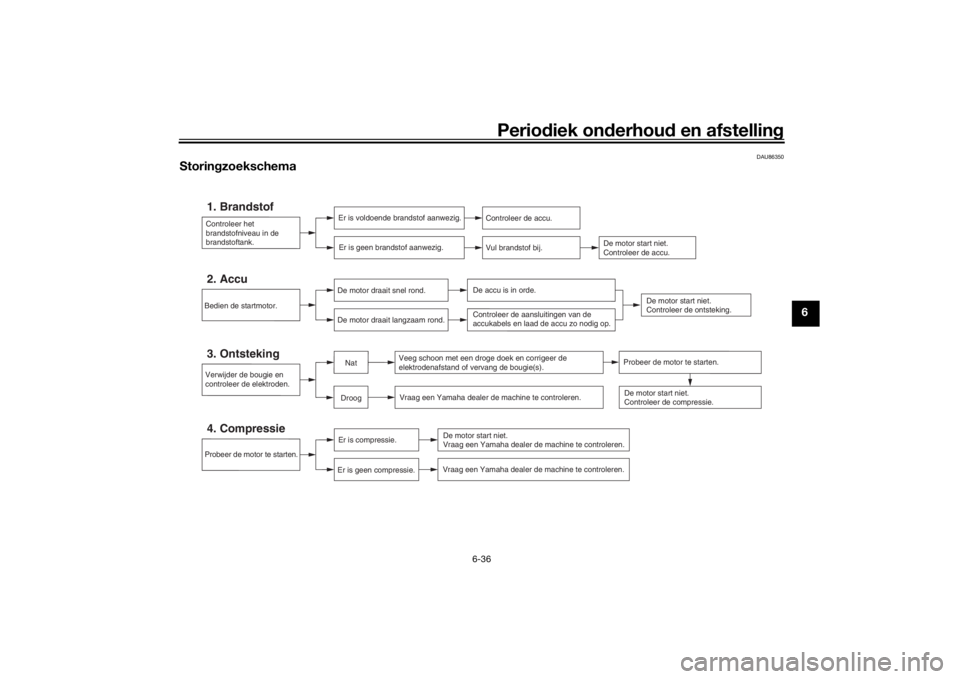

Storingzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Probeer de motor te starten.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en corrigeer de
elektrodenafstand of vervang de bougie(s). Vraag een Yamaha dealer de machine te controleren.
DroogNat
Probeer de motor te starten.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu zo nodig op.
UB5BD1D0.book Page 36 Tuesday, October 15, 2019 9:17 AM

Periodiek on derhou d en afstelling
6-37
6
DAU86420
Motor raakt oververhit
WAARSCHUWING
DWAT1041
 Verwij der de ra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop en draai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sis gelui d stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
UB5BD1D0.book Page 37 Tuesday, October 15, 2019 9:17 AM

Verzorgin g en stallin g van de motorfiets
7-1
7
DAU37834
Matkleur, let opLET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor a dvies over wat
voor prod ucten geb ruikt moeten wor den
om het voertui g te reini gen. Het g eb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van deze on der delen kan het
oppervlak bekrassen of bescha dig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAU83443
On derhou dRegelmatige grondige reiniging van de ma-
chine zorgt niet alleen voor een fraaier uiter-
lijk, maar verbetert ook de prestaties van de
machine en de levensduur van veel onder-
delen. Door de machine te wassen, reini-
gen en op te poetsen kunt u ook regelmatig
de conditie ervan inspecteren. Was de ma-
chine telkens na een rit in de regen of dicht
bij de zee, aangezien zout bijtend is voor
metalen.OPMERKINGIn gebieden met vorst en sneeuwval
kan zout worden gestrooid op wegen
als middel tegen gladheid. Dit zout
kan tot in de lente op de weg blijven
liggen, dus was de onderkant en
chassisonderdelen telkens na een rit
in deze gebieden.
 Originele Yamaha verzorgings- en on-
derhoudsproducten worden onder de
merknaam YAMALUBE verkocht in
vele markten wereldwijd.
 Raadpleeg uw Yamaha dealer voor
extra reinigingstips.
LET OP
DCA26280
Onjuiste reinig ing kan resulteren in cos-
metische en mechanische scha de. Ge-
b ruik geen:
 hoged rukreini gers of stoomreini-
g ers. Water on der ho ge druk kan
wiella gers, remmen, versnellin gs-
b akaf dichtin gen en elektrische on-
d er delen binnen drin gen en scha de
veroorzaken. Vermij d reini gin gsap-
paratuur die geb ruikmaakt van
ho ge druk, zoals autowasserettes.
 ag ressieve chemische stoffen in-
clusief sterke, bijten de wielreini-
g in gsmi ddelen, vooral b ij
spaakwielen of ma gnesium wielen.
 ag ressieve chemische stoffen,
schuren de reini gin gsmi ddel
en of
was op on der delen met een matte
afwerkin g. Borstels kunnen kras-
sen en b eschadig in gen veroorza-
ken op de matte afwerkin g, g eb ruik
alleen een zachte spons of han d-
d oek.
 doeken, sponzen of borstels met
resten van schuren de reini gin gs-
mi ddelen of a gressieve chemische
UB5BD1D0.book Page 1 Tuesday, October 15, 2019 9:17 AM

Verzorgin g en stallin g van de motorfiets
7-2
7
stoffen zoals oplosmi ddelen, benzi-
ne, roestverwijd eraars, remvloei-
stof, antivries etc.
Voor het wassen 1. Plaats de machine buiten direct zon- licht en laat deze afkoelen. Dit helpt
watervlekken te voorkomen.
2. Zorg dat alle doppen, kappen, elektri- sche koppelingen en stekkers stevig
zijn gemonteerd.
3. Dek de uitlaatdemper af met een plas- tic zak en een stevig elastiek.
4. Zet hardnekkige vlekken van bijvoor-
beeld insecten of vogelpoep enkele
minuten in de week met een natte
doek.
5. Verwijder vuil en olievlekken met een hoogwaardig ontvettingsmiddel en
een kunststof borstel of spons. LET
OP: Ge bruik geen ontvettin gsmi d-
d el op ged eelten die gesmeer d
moeten wor den, zoals af dichtin gen,
pakkin gen en wielassen. Vol g d e in-
structies bij het pro duct.
[DCA26290]
Wassen
1. Spoel eventueel ontvettingsmiddel af en spuit de machine na met een tuin-
slang. Gebruik niet meer waterdruk
dan nodig is. Spuit water niet recht- streeks in de uitlaatdemper, het in-
strumentenpaneel, de luchtinlaat of
andere binnengedeelten zoals op-
bergcompartimenten onder het zadel.
2. Was de machine met een hoogwaar-
dig autowasmiddel gemengd met
koud water en een zachte, schone
doek of spons. Gebruik een oude tan-
denborstel of kunststof borstel om op
moeilijk bereikbare plaatsen te ko-
men. LET OP: Gebruik kou d water
als het voertui g is b lootgestel d aan
zout. Warm water ver groot de bij-
ten de ei genschappen van zout.
[DCA26301]
3. Bij machines met een kuipruit: Reinig
de kuipruit met een zachte doek of
spons die is bevochtigd met water en
een pH-neutraal reinigingsmiddel. Ge-
bruik indien nodig een hoogwaardig
kuipruitreinigingsmiddel of polish voor
motorfietsen. LET OP: Gebruik nooit
a g ressieve chemicaliën om de
kuipruit te reini gen. Daarnaast kun-
nen bepaal de reini gin gsmi ddelen
voor kunststof krassen achterlaten
op de kuipruit, dus test een reini-
g in gsmi ddel altij d eerst voor dat u
het toepast.
[DCA26310]
4. Spoel vervolgens grondig na met wa-
ter. Zorg dat u alle restanten van het
reinigingsmiddel verwijdert omdat
deze schadelijk kunnen zijn voor
kunststof onderdelen.
Na het wassen 1. Droog de machine met een zeem of vochtabsorberende doek, bij voorkeur
een microvezeldoekje.
2. Voor modellen met een aandrijfket- ting: Aandrijfketting drogen en vervol-
gens smeren om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen. Vaak kunt u
thermische verkleuringen op roestvrij-
stalen uitlaatsystemen verwijderen
door deze op te poetsen.
4. Breng een corrosiewerende spray aan
op alle metalen onderdelen, inclusief
verchroomde en vernikkelde opper-
vlakken. WAARSCHUWING! Bren g
g een siliconen- of oliespray aan op
za dels, han dgrepen, ru bber voet-
steunen of ban dprofielen. An ders
wor den deze on der delen gla d,
waar door u de controle over de ma-
chine kunt verliezen. Reini g d e op-
UB5BD1D0.book Page 2 Tuesday, October 15, 2019 9:17 AM

Verzorgin g en stallin g van de motorfiets
7-3
7
pervlakken van deze on der delen
g ron dig voor dat u met d e machine
g aat rij den.
[DWA20650]
5. Behandel rubber, vinyl en ongelakte
kunststof onderdelen met een daar-
voor geschikt verzorgingsmiddel.
6. Werk kleine lakbeschadigingen door steenslag en dergelijke bij.
7. Behandel alle gelakte oppervlakken met een niet-schurende was of ge-
bruik een detailspray voor motorfiet-
sen.
8. Start na de reinigingsbeurt de motor en laat deze enkele minuten stationair
draaien om eventueel resterend vocht
op te laten drogen.
9. Bij condensatievorming in de kop-
lamplens start u de motor en zet u de
koplamp aan om het vocht te verwij-
deren.
10. Laat de machine volledig drogen voordat u deze stalt of afdekt.LET OP
DCA26320
Bren g g een was aan op ru bber of
on gelakte kunststof on der delen.
 Gebruik geen schuren de poetsmi d-
d elen om dat deze de lak aantasten. 
Gebruik sprays en was altij d spaar-
zaam. Veeg restanten na geb ruik
weg .
WAARSCHUWING
DWA20660
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van de controle
over de machine.
 Zor g d at er geen smeermi ddel of
was op de remmen en ban den is
achter geb leven.
 Was de ban den in dien no dig met
warm water en een mil d reini gin gs-
mi ddel.
 Reini g d e remschijven en - blokken
zo no dig met een remmenreini ger
of aceton.
 Test de remwerkin g en het wegge-
d ra g van d e machine in b ochten
voor dat u met ho ge snelhe den
gaat
rij den.
DAU83472
StallenStal de machine altijd op een koele, droge
plaats. Bescherm de machine zo nodig te-
gen stof met een ademend dekkleed. Zorg
dat de motor en het uitlaatsysteem zijn af-
gekoeld voordat u de machine afdekt. Als
de machine vaak wekenlang niet wordt
gebruikt, wordt aanbevolen om na elke
tankbeurt een hoogwaardige brandstof-
stabilisator te gebruiken.LET OP
DCA21170
 Als het voertui g wor dt gestal d in
een slecht geventileer de ruimte of
in vochti ge toestan d wor dt af ge-
d ekt met een hoes of een dekzeil,
zullen water en vocht kunnen b in-
nend ringen en roestvormin g ver-
oorzaken.
 Voorkom corrosie door de machine
niet te stallen in een vochti ge kel-
d er, een stal (i.v.m. d e aanwezig-
hei d van ammoniak damp) en in een
opsla gruimte voor sterke chemica-
liën.Langduri ge stallin g
Voordat u de machine langdurig stalt
(60 dagen of langer):
UB5BD1D0.book Page 3 Tuesday, October 15, 2019 9:17 AM

Verzorgin g en stallin g van de motorfiets
7-4
7
1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
2. Volg alle instructies op in de paragraaf Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een
brandstofstabilisator toe volgens de
instructies bij het product. Laat de
motor 5 minuten draaien om de be-
handelde brandstof door het brand-
stofsysteem te verspreiden.
4. Bij machines met een brandstofkraan:
Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur:
Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er
afzettingen uit de brandstof worden
gevormd. Zet de aftapplug weer vast
en giet de brandstof terug in de brand-
stoftank.
6. Gebruik een hoogwaardige conserve- ringsolie om de interne motoronder-
delen tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bougie.
b. Giet een theelepel motorolie in het bougiegat. c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met d e mas-
sa bij het ron ddraaien van d e
motor om scha de of letsel d oor
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
7. Smeer alle bedieningskabels, schar- nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden-
spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan. 9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
10. Verwijder de accu en laad deze volle- dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen
te houden. LET OP: Controleer of d e
accu en acculad er compatibel zijn.
Pro beer niet om een VRLA-accu op
te la den met een conventionele ac-
cula der.
[DCA26330]
OPMERKING Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 °C (32-90 °F).
 Zie pagina 6-30 voor meer informatie
over het opladen en opbergen van de
accu.
UB5BD1D0.book Page 4 Tuesday, October 15, 2019 9:17 AM

Specificaties
8-1
8
Afmetingen:Totale lengte:
2150 mm (84.6 in)
Totale breedte:
885 mm (34.8 in)
Totale hoogte: 1425 mm (56.1 in)
Zadelhoogte: 835 mm (32.9 in)
Wielbasis:
1510 mm (59.4 in)
Grondspeling: 150 mm (5.91 in)
Kleinste draaicirkel: 2.8 m (9.19 ft)Gewicht:Rijklaar gewicht:267 kg (589 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling:
In lijn
Aantal cilinders: 3-cilinder
Slagvolume: 847 cm³
Boring × slag:
78.0 × 59.1 mm (3.07 × 2.33 in) Startsysteem:
Elektrische startmotor
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:10W-40
Aanbevolen kwaliteit motorolie:
API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie:
Olieverversing:2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterelement:
2.70 L (2.85 US qt, 2.38 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 1.93 L (2.04 US qt, 1.70 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 95
Inhoud brandstoftank:
18 L (4.8 US gal, 4.0 Imp. gal)
Hoeveelheid reservebrandstof: 4.0 L (1.06 US gal, 0.88 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:BD51 00Aan drijflijn:Overbrengingsverhoudingen:
1e:
2.667 (40/15)
2e:
2.000 (38/19)
3e: 1.619 (34/21)
4e: 1.381 (29/21)
5e:
1.190 (25/21)
6e: 1.037 (28/27)Chassis:Spoorbreedte:
410 mm (16.1 in)Voor ban d:Type:
Tubeless
Maat:
120/70 R 15 M/C 56V
Fabrikant/model: BRIDGESTONE/A41F MAchter ban d:Type:
Tubeless
Maat: 190/55 R 17 M/C 75V
UB5BD1D0.book Page 1 Tuesday, October 15, 2019 9:17 AM

Specificaties
8-2
8
Fabrikant/model:BRIDGESTONE/A41R MBela din g:Maximale belasting:
191 kg (421 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Voorrem:Type:
Hydraulische schijfremAchterrem:Type:Hydraulische enkele schijfremVoorwielophan gin g:Type:
TelescoopvorkAchterwielophan gin g:Type:
Achterbrug (link-ophanging)Elektrische installatie:Systeemspanning:12 VAccu:Model:YTZ10S
Voltage, capaciteit: 12 V, 8.6 Ah (10 HR)Watta ge gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer:
LED Achterste richtingaanwijzer:
LED
Parkeerlicht: LED
Kentekenverlichting:
LED
UB5BD1D0.book Page 2 Tuesday, October 15, 2019 9:17 AM
