Periodiek on derhoud en afstelling
6-31
6
DAU62850
KoplampDit model heeft een koplamp van het LED-
type.
Als de koplamp niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit van de koplamp te testen.LET OP
DCA16581
Plak geen kleurfolie of stickers op d e
koplamplens.
DAU67290
Parkeerlicht gloeilamp vervan genDit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder de kuipruit door de schroe- ven los te halen.
2. Verwijder de koplampkap door de bouten los te halen. 3. Verwijder de fitting van de parkeer-
lichtgloeilamp (samen met de gloei-
lamp) door de fitting linksom te
draaien.
4. Verwijder de defecte gloeilamp door deze uit te trekken.1. Kuipruit
2. Schroef
2
21
1. Koplampkap
2. Bout
1. Fitting parkeerlichtgloeilamp
2
1
1
U2DSD0D0.book Page 31 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhou d en afstelling
6-32
6
5. Steek een nieuwe gloeilamp in de fit-
ting.
6. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
7. Monteer de koplampkap door de bou-
ten aan te brengen.
8. Monteer de kuipruit door de schroe- ven aan te brengen.
DAU67300
RemlichtDit model heeft een remlicht van het LED-
type.
Als het remlicht niet werkt, laat het dan con-
troleren door een Yamaha dealer.
DAU67310
Achterlicht gloeilamp vervan gen1. Open het zadel. (Zie pagina 3-15.)
2. Verwijder de handgreep door de bou-
ten los te halen.
3. Verwijder de achterlichtafdekking door de schroeven los te halen.
1. Parkeerlichtgloeilamp
1
1. Handgreep
2. Bout
1. Achterlichtkap
2. Schroef1
2
1
2
U2DSD0D0.book Page 32 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhoud en afstelling
6-33
6
4. Verwijder de drukclips en schroeven.
5. Trek de kappen links en rechts ietsnaar buiten en trek de achterlichtunit
naar achteren.
6. Verwijder de fitting van de achterlicht- gloeilamp (samen met de gloeilamp)
door deze linksom te draaien. 7. Verwijder de defecte gloeilamp door
deze uit te trekken.
8. Steek een nieuwe gloeilamp in de fit- ting.
9. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.1. Drukclip
1. Schroef
2. Drukclip
1
2 1
1. Schroef
2. Drukclip
1. Achterlichtunit
2. Zijkap
1
2
1
2
1. Lampfitting achterlicht
1. Achterlichtgloeilamp11
U2DSD0D0.book Page 33 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhou d en afstelling
6-34
6
10. Plaats de achterlichtunit in de oor-
spronkelijke positie en breng dan de
schroeven en drukclips aan.
11. Monteer de achterlichtafdekking door de schroeven aan te brengen.
12. Monteer de handgreep door de bou- ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
13. Sluit het zadel.
DAU43054
Gloeilamp in voorste richtin g-
aanwijzer vervan gen1. Zet de machine op de middenbok.
2. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
Aanhaalmoment: Bout van handgreep:
17 Nm (1.7 m·kgf, 12 ft·lbf)1. Fitting gloeilamp richtingaanwijzer
1
1. Gloeilamp richtingaanwijzer
1
U2DSD0D0.book Page 34 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhoud en afstelling
6-35
6
DAU67320
Richtingaanwijzer gloeilamp ach-
ter vervan gen1. Open het zadel. (Zie pagina 3-15.)
2. Verwijder de handgreep door de bou-
ten los te halen.
3. Verwijder de achterlichtafdekking door de schroeven los te halen. 4. Verwijder de fitting van de gloeilamp
van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien.
5. Verwijder de defecte gloeilamp door deze uit te trekken. 6. Steek een nieuwe gloeilamp in de fit-
ting.
7. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
8. Monteer de achterlichtafdekking door
de schroeven aan te brengen.1. Handgreep
2. Bout1
2
1. Achterlichtkap
2. Schroef
1. Fitting gloeilamp richtingaanwijzer
1
2
1
1. Gloeilamp richtingaanwijzer
1
U2DSD0D0.book Page 35 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhou d en afstelling
6-36
6
9. Monteer de handgreep door de bou-
ten aan te brengen en zet deze dan
vast met het voorgeschreven aanhaal-
moment.
10. Sluit het zadel.
DAU25882
Prob lemen oplossenYamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
Aanhaalmoment:
Bout van handgreep:17 Nm (1.7 m·kgf, 12 ft·lbf)
U2DSD0D0.book Page 36 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhoud en afstelling
6-37
6
DAU42706

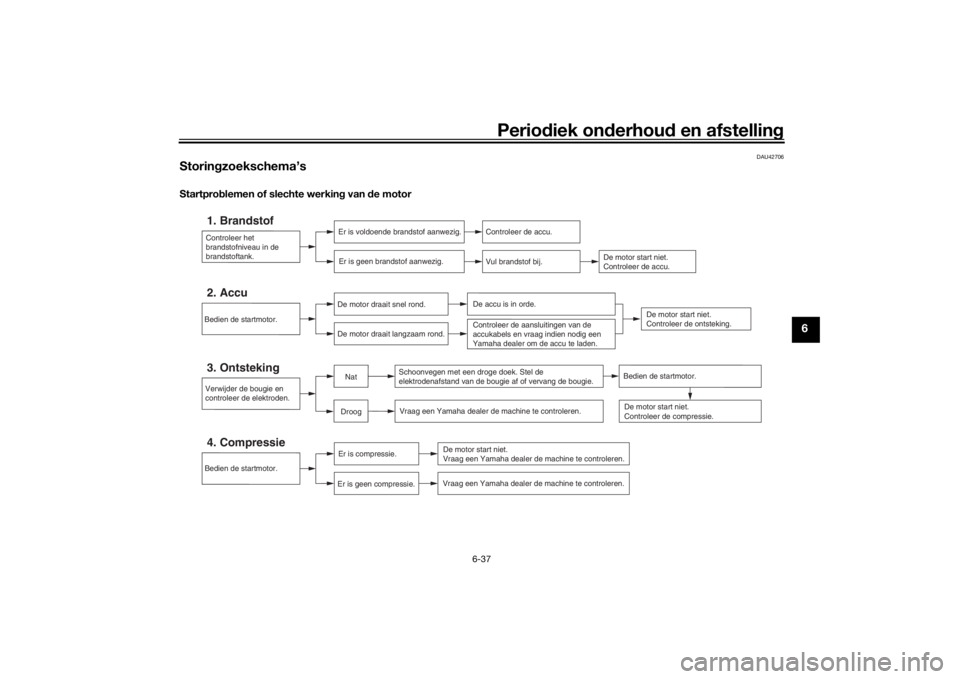

Storingzoekschema’sStartpro blemen of slechte werkin g van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Bedien de startmotor.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougie af of vervang de bougie. Vraag een Yamaha dealer de machine te controleren.
DroogNat
Bedien de startmotor.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
U2DSD0D0.book Page 37 Tuesday, March 31, 2015 8:54 AM

Periodiek on derhou d en afstelling
6-38
6
Oververhitte motor
WAARSCHUWING
DWAT1041
 Verwij der de ra diatorvul dop niet terwijl de motor en de koelvloeistofra diator no g heet zijn. Hete vloeistof en stoom kunnen
naar buiten spuiten en zo ernsti ge bran dwon den veroorzaken. Wacht tot de motor is af gekoel d.
 Bren g een dikke doek, bijvoor beel d een han ddoek, aan over de rad iatorvul dop en draai deze dan lan gzaam linksom te gen
d e aanslag zodat de no g aanwezi ge druk kan ontsnappen. Druk de dop omlaa g zo dra het sis gelui d stopt en d raai deze links-
om en verwij der de dop.OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater wo rden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-
ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U2DSD0D0.book Page 38 Tuesday, March 31, 2015 8:54 AM

Onderhou d en stalling van de scooter7-1
7
DAU37834
Matkleur, let opLET OP
DCA15193
Sommi ge mo dellen zijn uit gerust met
matkleuri ge on der delen. Raa dplee g een
Yamaha dealer voor a dvies over wat
voor prod ucten geb ruikt moeten wor den
om het voertui g te reini gen. Het g eb ruik
van een b orsteltje, chemische pro duc-
ten of reini gin gsmi ddelen tij dens het rei-
ni gen van deze on der delen kan het
oppervlak bekrassen of bescha dig en.
Ook was moet niet wor den aan geb racht
op een van de matkleuri ge on der delen.
DAUN1000
On derhou dDe open constructie van een scooter maakt
de fraaie techniek beter zichtbaar, maar de
machine is hierdoor ook meer kwetsbaar.
Er kan roestvorming en corrosie optreden,
ook al zijn hoogwaardige componenten ge-
bruikt. Een roestige uitlaatpijp valt bij een
auto niet zo op, bij een scooter is dit echter
nadelig voor de algehele aanblik. Regelma-
tige en correcte verzorging is niet alleen
vereist volgens de garantiebepalingen,
maar verzekert ook een fraai uiterlijk van de
scooter, verlengt de levensduur en verbe-
tert de prestaties.
Alvorens te reini gen
1. Dek de uitlaatdemperopening af met
een plastic zak nadat de motor is af-
gekoeld.
2. Controleer of alle doppen en afdek-
pluggen en alle elektrische stekkers
en aansluitingen, inclusief de bougie-
doppen, stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo- als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen en wielassen.
Spoel vuil en ontvetter altijd af met
water. Reini
gen
LET OP
DCA10784
 Vermij d het geb ruik van sterke en
b ijten de wielreini gin gsmi ddelen,
vooral bij spaakwielen. Als der gelij-
ke pro ducten toch wor den geb ruikt
om har dnekki g vuil los te maken,
laat het reini gin gsmi ddel dan niet
lan ger inwerken dan is vermel d in
d e geb ruiksinstructies. Spoel ver-
vol gens gron dig na met water, laat
d irect dro gen en bren g d aarna een
corrosieweren de spray aan.
 Bij verkeer d reini gen kunnen kunst-
stof delen (zoals stroomlijnpanelen,
framepanelen, kuipruiten, kop-
lamplenzen, lenzen van de instru-
mentenverlichtin g enz.) en de
u

itlaat dempers beschad igd raken.
Ge bruik alleen een zachte, schone
d oek of een spons met water om
kunststof delen te reini gen. Als de
kunststof delen met water niet af-
d oen de kunnen wor den gereini gd,
kan een mil d reini gin gsmi ddel met
water wor den geb ruikt. Spoel reini-
g in gsmi ddelresten zor gvul dig af
met grote hoeveelhed en water,
aan gezien ze d e kunststof d elen
kunnen bescha dig en.
U2DSD0D0.book Page 1 Tuesday, March 31, 2015 8:54 AM

Onderhou d en stallin g van de scooter
7-2
7
 Gebruik geen bijten de chemische
reini gin gsmi ddelen op kunststof
d elen. Vermij d het geb ruik van doe-
ken of sponzen d ie in contact zijn
g eweest met bijten de of schuren de
reini gin gsmi ddelen, oplosmi ddelen
of thinner, bran dstof ( benzine),
roestverwij derin gsmi ddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
 Gebruik geen ho ged rukreini gers of
stoomreini gers, om dat dan op de
vol gen de plaatsen water kan door-
d rin gen en zo schad e kan ontstaan:
af dichtin gen (van wiel- en achter-
b ru gla ger
s, voorvork en remmen),
elektrische componenten (ka bel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichtin g),
b eluchtin gs- en ontluchting sslan-
g en.
 Bij scooters met een kuipruit: Ge-
bruik geen bijten de reini gin gsmi d-
d elen of har de sponzen, deze
veroorzaken dofhei d en laten kras-
jes achter. Sommi ge reini gin gsmi d-
d elen voor kunststof laten
eveneens krasjes achter op d e
kuipruit. Test het pro duct op een
klein, niet-zicht baar ged eelte van
d e kuipruit om zeker te zijn dat g
een sporen achter blijven op de
kuipruit. Als d e kuipruit krasjes ver-
toont, bren g d an na wassen een
hoo gwaar dig e polish voor geb ruik
o

p kunststof aan.
Na normaal gebruikVerwijder vuil met warm water, een mild rei-
nigingsmiddel en een zachte, schone
spons en spoel dan grondig met schoon
water. Gebruik een tandenborstel of fles-
senborstel voor moeilijk bereikbare plek-
ken. Hardnekkig vastzittend vuil en
insectenresten laten gemakkelijker los als
de bewuste plek alvorens te reinigen een
paar minuten met een vochtige doek wordt
bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in
combinatie met water een zeer corrosieve
werking; handel daarom als volgt na een rit
in een regenbui, nabij de kust of op bepe-
kelde wegen.OPMERKINGIn de winter gestrooid wegenzout kan nog
tot in de lente aanwezig blijven.
1. Reinig de scooter met koud water en
zachte zeep nadat de motor is afge-
koeld. LET OP: Gebruik geen warm
water, dit versnelt d e corrosieve
werkin g van het zout.
[DCA10792]
2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen
delen, ook op verchroomde en vernik-
kelde componenten, om zo corrosie
te voorkomen.
De kuipruit reinigenVermijd alkalische of zuurhoudende reini-
gingsmiddelen, benzine, remvloeistof of
enig ander oplosmiddel. Reinig het wind-
scherm met een doek of spons die is be-
vochtigd met een neut raal reinigingsmiddel
en was het vervolgens grondig af met wa-
ter. Gebruik voor extra reiniging Yamaha
reinigingsmiddel voor windschermen of
een ander hoogwaardig reinigingsproduct.
Sommige kunststofreinigers kunnen kras-
sen achterlaten op het windscherm. Test
dergelijke producten eerst op een deel van
het windscherm dat uw zicht niet beïn-
vloedt.
Na reini gin g
1. Droog de scooter met een zeemleren lap of een vochtabsorberende doek.
U2DSD0D0.book Page 2 Tuesday, March 31, 2015 8:54 AM
