Funktionen der Instrumente un d Be dienun gselemente
3-6
3
Dieser Messer zeigt den momentanen
Kraftstoffverbrauch an.
Je nach Anzeige-Einstellung, die für den
Modus für den momentanen Kraftstoffver-
brauch “F/ECO” gewählt ist, werden mehr
oder weniger Segmente angezeigt.
z km/L und MPG (für UK): Die Anzahl
der angezeigten Segmente nimmt zu
je effizienter das Fahrzeug betrieben
wird.
z L/100 km: Die Anzahl der angezeigten
Segmente nimmt ab je effizienter das
Fahrzeug betrieben wird.
Multifunktionsanzei ge
Die Multifunktionsanzeige beinhaltet: z einen Kilometerzähler
z zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
z einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das letzte Segment des Kraft-
stoffmessers zu blinken begonnen
hat)
z eine momentane Kraftstoffver-
brauchsanzeige
z eine durchschnittliche Kraftstoffver-
brauchsanzeige
z ein Ölwechsel-Kilometerzähler
z ein Keilriemenwechsel-Kilometerzäh-
ler
z eine Ölwechsel-Intervallanzeige
z Anzeige für den Keilriemenwechsel Außer für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen den Betriebsarten Kilo-
meterzähler “ODO”, Tageskilometerzähler
“TRIP 1” und “TRIP 2”, Ölwechsel-Kilome-
terzähler “OIL TRIP”, Keilriemenwechsel-
Kilometerzähler “V-BELT TRIP”, momenta-
ner Kraftstoffverbrauch “F/ECO” (km/L
oder L/100 km) und durchschnittlicher
Kraftstoffverbrauch “AVE F/ECO” (km/L
oder L/100 km) in der folgenden Reihenfol-
ge umzuschalten:
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Für UK:
Den Wahlknopf “SELECT” drücken, um die
Anzeige zwischen den Betriebsarten Kilo-
meterzähler “ODO”, Tageskilometerzähler
“TRIP 1” und “TRIP 2”, Ölwechsel-Kilome-
terzähler “OIL TRIP”, Keilriemenwechsel-
Kilometerzähler “V-BELT TRIP”, momenta-
ner Kraftstoffverbrauch “F/ECO” (MPG
oder L/100 km) und durchschnittlicher
Kraftstoffverbrauch “AVE F/ECO” (MPG
oder L/100 km) in der folgenden Reihenfol-
ge umzuschalten:
ODO → TRIP 1 → TRIP 2 → OIL TRIP → V-
BELT TRIP → F/ECO → AVE F/ECO →
ODO
Wenn die Reserve-Warnanzeige “ ” und
das letzte Segment der Kraftstoffanzeige
blinken, schaltet die Anzeige automatisch
auf den Reservekilometerzähler “TRIP F”
um und beginnt mit der Messung der von
diesem Punkt aus zurückgelegten Strecke.
In diesem Fall kann die Anzeige mit dem
Wahlknopf “SELECT” in folgender Reihen-
folge zwischen den verschiedenen Tages-
kilometerzähler-, K ilometerzähler-, Öl-
wechsel-Kilometerzähler-,
Keilriemenwechsel-Kilometerzähler-Be-
1. Multifunktionsanzeige
1
UBV3G0G0.book Page 6 Wednesday, October 12, 2016 4:37 PM

Funktionen der Instrumente un d Be dienung selemente
3-7
3
triebsarten sowie dem Modus für den mo-
mentanen und durchschnittlichen Kraft-
stoffverbrauch umgeschaltet werden:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F
Zum Zurückstellen eines Tageskilometer-
zählers auf Null, den Wahlknopf “SELECT”
drücken und dann den Rückstellknopf “RE-
SET” mindestens eine Sekunde lang ge-
drückt halten.
HINWEIS
z Falls der Reservekilometerzähler nicht
manuell zurückgestellt wird, geschieht
dies automatisch, und die Anzeige
kehrt zum vorherigen Modus zurück,
sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
z Wenn die Tageskilometerzähler 1 und
2 nicht zurückgestellt werden, werden
sie nach Erreichen von 9999.9 auf 0
zurückgestellt und zählen dann weiter.
z Der Kilometerzähler stoppt bei
999999 und kann nicht zurückgestellt
werden.
Mo dus für d en momentanen Kraftstoff-
ver brauch Die momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L” oder “L/100
km” oder auf “MPG” oder “L/100 km” (für
UK) eingestellt werden.
z “km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
z “L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
z “MPG”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 lmp.gal unter den momenta-
nen Fahrbedingungen zurückgelegt
werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den momentanen
Kraftstoffverbrauch den “SELECT”-Knopf
eine Sekunde lang drücken.
HINWEIS
z Bei einer Geschwindigkeit von weni-
ger als 10 km/h (6 mi/h) wird “_ _._”
angezeigt.
z Wenn MPG ausgewählt wird, wird kei-
ne Einheitenanzeige angezeigt.
Mo dus für den durchschnittlichen Kraft-
stoffverb rauch
1. Momentane Kraftstoffverbrauchsanzeige
1
1. Durchschnittliche Kraftstoffverbrauchsan-
zeige
1
UBV3G0G0.book Page 7 Wednesday, October 12, 2016 4:37 PM

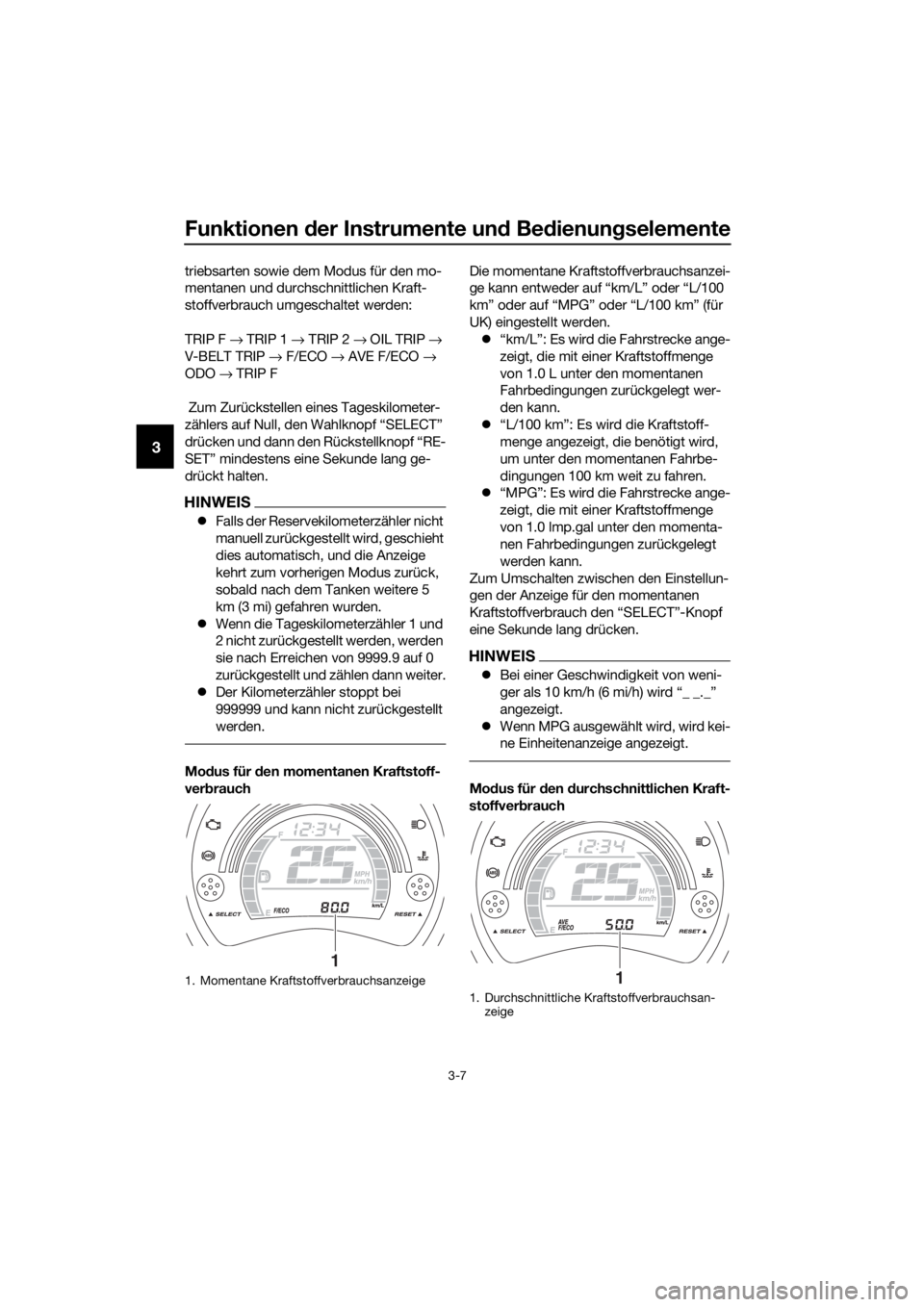

Funktionen der Instrumente un d Be dienung selemente
3-9
3
Keilriemenwechsel-Kilometerzähler-Be-
triebsart
Der Keilriemenwechsel-Kilometerzähler
zeigt die seit dem letzten Reset zurückge-
legte Strecke (d.h. seit dem letzten Keilrie-
menwechsel).
Die Keilriemenwechsel-Anzeige “V-BELT”
blinkt, wenn der Ke ilriemen gewechselt
werden muss. Diese Anzeige blinkt alle
18000 km (10500 mi).
Nach dem Keilriemenwechsel den Keilrie-
menwechsel-Kilometerzähler und die Keil-
riemenwechsel-Anzeige zurückstellen. Um
beide zurückzustellen, den Keilriemen-
wechsel-Kilometerzähler wählen und dann
den Rückstellknopf “RESET” eine Sekunde
lang drücken. Während “V-BELT” und der
Keilriemenwechsel-Kilometerzähler blin-
ken, den Rückstellknopf “RESET” mindes-
tens drei Sekunden lang gedrückt halten.
Die Keilriemenwechsel-Anzeige wird zu-
rückgestellt.
Wird der Keilriemen gewechselt, bevor die
Anzeige für den Keilriemenwechsel auf-
leuchtet (d. h. vor Ablauf des Keilriemen-
wechsel-Intervalls), muss der Keilriemen-
wechsel-Kilometerz ähler nach dem
Keilriemenwechsel zurückgestellt werden,
damit er korrekt die Fälligkeit des nächsten
Keilriemenwechsels signalisiert.GAU1234M
Lenkerarmaturen
Links
Rechts
GAU12401A bblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
1. Anzeige für den Keilriemenwechsel “V- BELT”
2. Keilriemenwechsel-Kilometerzähler
21
1. Abblendschalter “ / ”
2. Blinkerschalter “ / ”
3. Hupenschalter “ ”
1. Starterschalter “ ”
1
2
3
1
