Utilizzo e punti importanti relativi alla guida
5-5
5
HAU17214
Parche ggio
Quando si parcheggia, spegnere il motore
e togliere la chiave dal blocchetto accen-
sione.
AVVERTENZA
HWA10312
zPoiché il motore e l’impianto d i sca-
rico possono d ivenire molto cal di,
parche ggiare in luo ghi dove i pe do-
ni o i bambini non possano facil-
mente toccarli e scottarsi.
z Non parche ggiare su pen denze o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi, aumentan-
d o il rischio di per dite di carburante
e incen di.
z Non parche ggiare accanto all’erba
o altri materiali infiammabili che po-
trebbero pren dere fuoco.
UBV3H0H0.book Page 5 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-1
6
HAU17246
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il veicolo nelle
migliori condizioni possibili di sicurezza e di
efficienza. La sicurezza è un obbligo del
proprietario/utilizzatore del veicolo. I punti
più importanti relativi ai controlli, alle rego-
lazioni ed alla lubrificazione del veicolo
sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella di manu-
tenzione periodica vanno considerati solo
come una guida generale in condizioni di
marcia normali. Tuttavia, potrebbe essere
necessario ridurre gli intervalli di manuten-
zione in funzione delle condizioni climati-
che, del terreno, della posizione geografica
e dell'impiego individuale.
AVVERTENZA
HWA10322
La mancanza d i una manutenzione cor-
retta del veicolo o l’esecuzione errata di
proce dure di manutenzione può aumen-
tare il rischio d i infortuni o decessi du-
rante l’assistenza o l’uso del veicolo. Se
non si ha confi denza con la manutenzio-
ne del veicolo, farla ese guire da un con-
cessionario Yamaha.
AVVERTENZA
HWA15123
Spe gnere il motore quand o si ese gue la
manutenzione, a meno che non sia spe-
cificato diversamente.
z Il motore in funzione ha parti in mo-
vimento in cui si possono impi gliare
parti del corpo o abiti, e parti elettri-
che che possono provocare scosse
o incen di.
z Effettuare operazioni di assistenza
al veicolo con il motore in funzione
può provocare infortuni a gli occhi,
scottature, incen di, o avvelenamen-
ti da monossi do di carbonio – con possibilità
di d ecesso. Ve dere pa gi-
na 1-2 per ma ggiori informazioni sul
monossi do d i carbonio.
AVVERTENZA
HWA15461
I d ischi, le pinze, i tamburi e i rivestimenti
d elle pasti glie dei freni ra ggiungono
temperature molto elevate durante
l’uso. Lasciare raffre ddare i componenti
d ei freni prima d i toccarli per evitare
possibili ustioni.
UBV3H0H0.book Page 1 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-2
6
HAU39692
Kit attrezzi
Il kit attrezzi si trova sul fondo della sella.
(Vedere pagina 3-16.)
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli attrez-
zi supplementari, come una chiave dina-
mometrica.
NOTA
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit di attrezzi in dotazione
1
UBV3H0H0.book Page 2 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-3
6
HAU71020
NOTA
z I controlli annuali vanno ese guiti o gni anno, a meno che in prece denza, non si
sia ra ggiunta la sca denza di un intervallo chilometrico (o per il Re gno Unito, la
sca denza di un intervallo basato sulle mi glia).
z Da 30000 km (17500 mi), ripetere gli intervalli di manutenzione iniziando da 6000 km
(3500 mi).
z Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario
Yamaha, in quanto richiedono utensili speciali, dati ed abilità tecnica.
HAU71060Tabella di manutenzione perio dica per il sistema di controllo emissio-
ni
N. POSIZIONE
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dela • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. √√√√
4 *Iniezione carbu-
rante
• Controllare il regime del minimo.
√√√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire la guarnizione se ne-
cessario. √√√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.6 3.5 7 10.5 14
UBV3H0H0.book Page 3 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-4
6
HAU71361
Tabella manutenzione generale e lubrificazione
N. POSIZIONE
1 *Controllo
dia gno-
stico d el sistema • Eseguire l’ispezione dinamica
con lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. Ogni 18000 km (10500 mi)
3 Tubetto ispezione
cassa filtro • Pulire.
√√√√√
4 *Elemento filtrante
carter cin
ghia tra-
pezoi dale • Pulire.
• Sostituire se necessario.
√√√√√
5 *Freno anteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
6 *Freno posteriore • Controllare il funzionamento, il
livello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pa- stiglie freno. √√√√√√
7 *Tu b i f r e n i • Controllare se vi sono fessura-
zioni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
8 *Liqui do freni • Cambiare. Ogni 2 anni
9 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario. √√√√
10 *Pneumatici • Controllare la profondità batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
11 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.63.5710.514
UBV3H0H0.book Page 4 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-5
6
12 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cu-
scinetti non siano allentati. √√√√
• Riempire moderatamente con grasso a base di sapone di litio. √
13 *Fissa
ggi d ella par-
te ciclistica • Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente. √√√√√
14 Perno
di rotazione
leva freno anterio-
re e posteriore • Lubrificare con grasso al silico-
ne. √√√√√
15 Cavalletto latera-
le, cavalletto cen-
trale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
16 *Interruttore caval-
letto laterale • Controllare il funzionamento e,
se necessario, sostituire. √√√√√√
17 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
18 *Assiemi ammortiz-
zatori • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
19 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’assenza di perdite di olio nel
veicolo. Al primo intervallo e
quando la spia cambio olio lampeggia o si ac- cende [ogni 6000 km (3500 mi)]. √
20 *Filtrino olio motore • Pulire. √
21 *Olio trasmissione
finale • Controllare l’assenza di perdite
di olio nel veicolo. √√√√√
• Cambiare. √√√
22 *Sistema
di raffre d-
d amento • Controllare il livello del liquido
refrigerante e l’assenza di perdi-
te di olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
23 *Cin
g
h
ia trapezoi-
d ale • Sostituire. Quando l’indicatore di sostitu-
zione cinghia trapezoidale lam- peggia o si accende
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.6 3.5 7 10.5 14
UBV3H0H0.book Page 5 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-6
6
HAU72790
NOTA
z Filtro aria motore e filtro aria cinghia trapezoidale
• Il filtro aria motore di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria compressa per evitare di dan-
neggiarla.
• Si deve sostituire l’elemento filtrante motore ed eseguire la manutenzione dell’ele- mento filtrante carter cinghia trapezoidale più frequentemente se si utilizza il mezzo
in zone molto umide o polverose.
z Manutenzione del freno idraulico
• Dopo il disassemblaggio delle pompe freni e delle pinze, cambiare sempre il liqui-
do. Controllare regolarmente i livelli del liqu ido freni e riempire i serbatoi secondo
necessità.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cam-
biare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
24 *Interruttori d
el fre-
no anteriore e d el
freno posteriore • Controllare il funzionamento.
√√√√√√
25 *Parti in movimen-
to e cavi
• Lubrificare.
√√√√√
26 *Corpo manopola
acceleratore e
cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola acceleratore e il cavo. √√√√√
27 *Luci, se
gnali e in-
terruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.63.5710.514
UBV3H0H0.book Page 6 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-7
6
HAU18773
Rimozione e d installazione d ei
pannelli
I pannelli illustrati vanno tolti per eseguire
alcuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare un pannello.
HAU67270

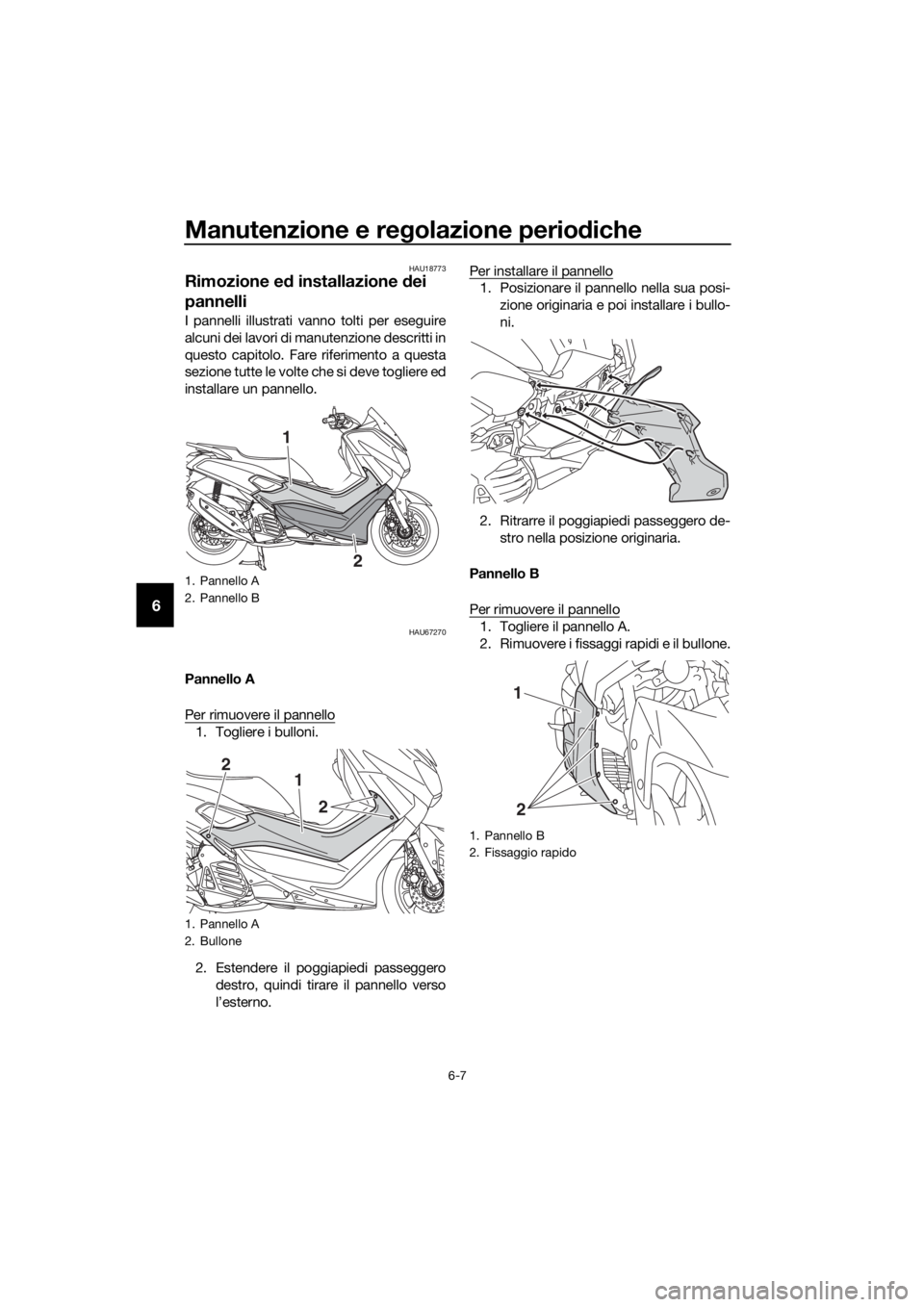

Pannello A
Per rimuovere il pannello
1. Togliere i bulloni.
2. Estendere il poggiapiedi passeggero
destro, quindi tirare il pannello verso
l’esterno. Per installare il pannello
1. Posizionare il pannello nella sua posi-
zione originaria e poi installare i bullo-
ni.
2. Ritrarre il poggiapiedi passeggero de- stro nella posizione originaria.

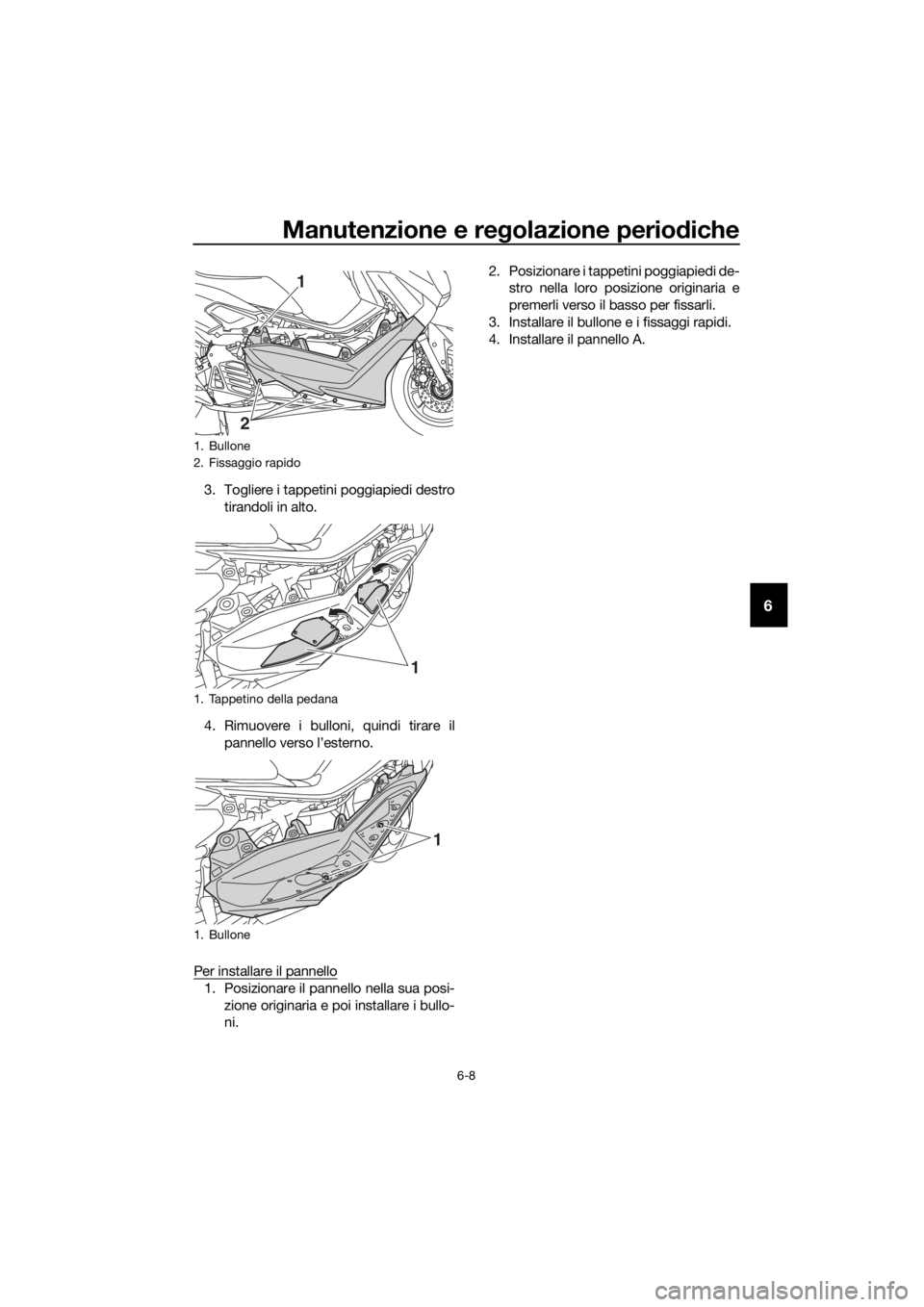

Pannello B
Per rimuovere il pannello
1. Togliere il pannello A.
2. Rimuovere i fissaggi rapidi e il bullone.
1. Pannello A
2. Pannello B
1. Pannello A
2. Bullone
1
2
1
2
2
1. Pannello B
2. Fissaggio rapido
2
1
UBV3H0H0.book Page 7 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-8
6
3. Togliere i tappetini poggiapiedi destro
tirandoli in alto.
4. Rimuovere i bulloni, quindi tirare il pannello verso l’esterno.
Per installare il pannello
1. Posizionare il pannello nella sua posi- zione originaria e poi installare i bullo-
ni. 2. Posizionare i tappetini poggiapiedi de-
stro nella loro posizione originaria e
premerli verso il basso per fissarli.
3. Installare il bullone e i fissaggi rapidi.
4. Installare il pannello A.
1. Bullone
2. Fissaggio rapido
1. Tappetino della pedana
1. Bullone
1
2
1
1
UBV3H0H0.book Page 8 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-9
6
HAU67161
Controllo della can dela
La candela è un componente importante
del motore ed è facile da controllare. Poi-
ché il calore ed i depositi provocano una
lenta erosione della candela, bisogna ri-
muoverla e controllarla in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per to gliere la can dela
1. Posizionare il veicolo sul cavalletto centrale.
2. Togliere i pannelli A e B. (Vedere pagi-
na 6-7.)
3. Togliere il cappuccio candela.

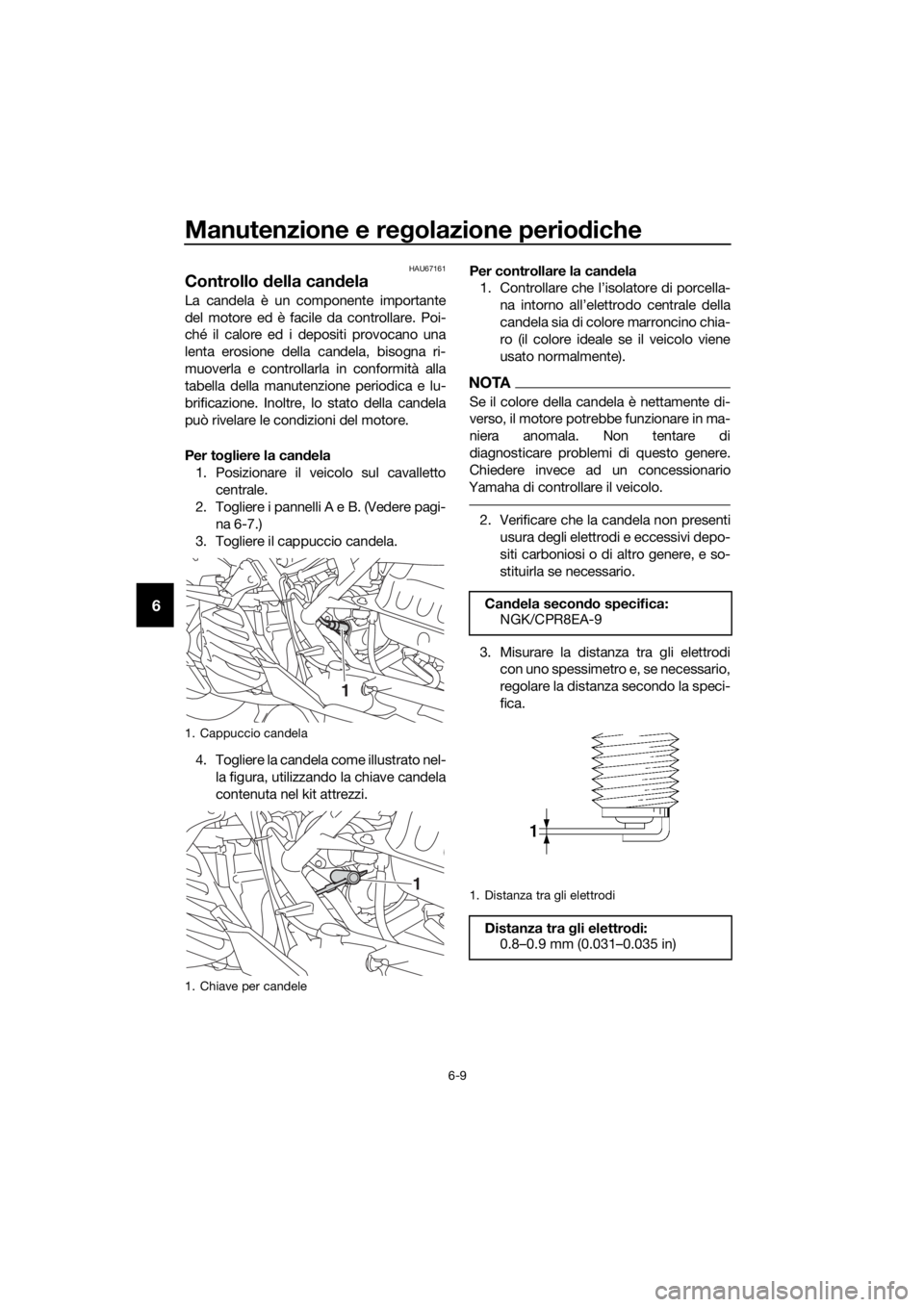

4. Togliere la candela come illustrato nel- la figura, utilizzando la chiave candela
contenuta nel kit attrezzi. Per controllare la can
dela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTA
Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
2. Verificare che la candela non presenti usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e so-
stituirla se necessario.
3. Misurare la distanza tra gli elettrodi con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
1. Cappuccio candela
1. Chiave per candele
1
1
Can dela secon do specifica:
NGK/CPR8EA-9
1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
UBV3H0H0.book Page 9 Wednesday, October 12, 2016 5:27 PM
