Manutenzione e regolazione perio diche
6-10
6
Per installare la cand ela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can- dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA
In mancanza di una chiave dinamometrica
per installare la cand ela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
3. Installare il cappuccio candela.
NOTA
Installare il cappuccio candela in modo che
sia posizionato come illustrato nella figura e
che il cavo candela non tocchi i componen-
ti circostanti.
4. Installare i pannelli.
HAU66991
Olio motore e filtrino olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e pulire il filtrino olio agli in-
tervalli specificati nella tabella della manu-
tenzione e lubrificazione periodica.
Per controllare il livello olio motore 1. Posizionare il veicolo sul cavalletto centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
3. Attendere alcuni minuti per consentire all’olio di depositars i, togliere il tappo
del serbatoio dell’olio motore, pulire
l’astina livello con un panno, inserirla
nel foro del serbatoio dell’olio (senza
avvitarla) e poi estrarla per controllare
il livello dello stesso. AVVERTENZA!
La marmitta e la protezione marmit-
ta ra ggiun gono temperature molto
elevate durante l’uso. Per evitare
possibili ustioni, lasciare raffre dda-
re la marmitta e la protezione prima
d i to gliere il tappo riempimento olio.
[HWA17810]
NOTA
Il livello olio motore deve trovarsi tra l’estre-
mità dell’astina livello e i riferimenti livello
max.
Coppia d i serraggio:
Candela:
13 N·m (1.3 kgf·m, 9.4 lb·ft)
1. Cappuccio candela
2. Cavo candela
1
2
UBV3H0H0.book Page 10 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-11
6
4. Se l’olio motore non si trova tra l’estre-
mità dell’astina livello e i riferimenti li-
vello max., rabboccare con il tipo di
olio consigliato per raggiungere il livel-
lo appropriato.
5. Inserire l’astina livello nel foro riempi-
mento olio, quindi serrare il tappo ri-
empimento olio.
Per cambiare l’olio motore e pulire il fil-
trino olio 1. Accendere il motore, lasciarlo scalda- re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi-
mento olio motore ed i bulloni drenag-
gio olio A e B per scaricare l’olio dal
carter. ATTENZIONE: Quando si to-
g lie il tappo filettato di scarico olio
motore B, l’O-rin g, la molla di com-
pressione e d il filtrino dell’olio mo-
tore ca dono fuori. Stare attenti a
non per dere queste parti.
[HCAT1022]
4. Pulire con solvente il filtrino olio moto-
re, verificare che non sia danneggiato,
e sostituirlo, se necessario.
5. Installare il filtrino olio motore, la molla
di compressione, l’O-ring nuovo e il
bullone drenaggio olio B.
NOTA
Verificare che l’O-ring sia assestato corret-
tamente.
6. Installare il bullone drenaggio olio A ela relativa guarnizione nuova, quindi
serrare entrambi i bulloni drenaggio
alle coppie secondo specifica.
7. Rabboccare con la quantità specifica- ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
1. Tappo bocchettone riempimento olio motore
2. Astina livello olio motore
3. Riferimento livello max.
4. Punta dell’astina livello olio motore
1
2
3
4
1. Bullone scarico olio motore A
2. Guarnizione
3. Filtro olio
4. Molla di compressione
5. O-ring
6. Bullone scarico olio motore B
Coppia d i serraggio:
Bullone drenaggio olio A: 20 N·m (2.0 kgf·m, 14 lb·ft)
Bullone drenaggio olio B:
32 N·m (3.2 kgf·m, 23 lb·ft)
1
3
4
5
6
2
UBV3H0H0.book Page 11 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-12
6
NOTA
Ricordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.
ATTENZIONE
HCA11621
z Per prevenire slittamenti della fri-
zione ( dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
a dditivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
d i q ualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
z Accertarsi che non penetrino corpi
estranei nel carter.
8. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
9. Spegnere il motore, controllare il livel- lo dell’olio e correggerlo, se necessa-
rio.
10. Azzerare il contac hilometri parziale
cambio olio e l’indicatore cambio olio
“OIL”. (Vedere pagina 3-6 per le pro-
cedure di azzeramento.)
HAU20067
Olio trasmissione finale
Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare lo scooter da
un concessionario Yamaha. Oltre a questo,
si deve cambiare come segue l’olio tra-
smissione finale agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Accendere il motore, riscaldare l’olio trasmissione finale guidando lo scoo-
ter per diversi minuti e poi spegnerlo.
2. Posizionare lo scooter sul cavalletto centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di ri-
empimento olio trasmissione finale e il
rispettivo O-ring dalla scatola trasmis-
sione finale.
5. Togliere il bullone di drenaggio olio trasmissione finale e la rispettiva guar-
nizione per scaricare l’olio dalla scato-
la trasmissione finale.
Olio motore consi
gliato:
Vedere pagina 8-1.
Quantità di olio:
0.90 L (0.95 US qt, 0.79 Imp.qt)
1. Tappo del bocchettone riempimento olio tra-
smissione finale
2. O-ring
1
2
UBV3H0H0.book Page 12 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-13
6
6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifi-
ca.
7. Rabboccare con la quantità secondo specifica dell’olio trasmissione finale
consigliato. AVVERTENZA! Accer-
tarsi che non penetrino corpi estra-
nei nella scatola trasmissione
finale. Accertarsi che non arrivi olio
sul pneumatico o sulla ruota.
[HWA11312]
8. Installare il tappo bocchettone di riem-
pimento olio trasmissione finale e l’O-
ring nuovo, quindi stringere il tappo ri-
empimento olio.
9. Controllare che la scatola trasmissio- ne finale non presenti perdite d’olio. In
caso di perdite di olio, cercarne le
cause.
HAU20071
Liqui do refrig erante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAUN1090Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo sul cavalletto centrale.
NOTA
zSi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
z Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.
NOTA
Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
1. Bullone di drenaggio olio trasmissione finale
2. Guarnizione
Coppia di serra ggio:
Bullone di drenaggio olio trasmis-
sione finale: 20 N·m (2.0 kgf·m, 14 lb·ft)
Olio trasmissione finale consi gliato:
Vedere pagina 8-1.
Quantità di olio:
0.15 L (0.16 US qt, 0.13 Imp.qt)
12
1. Oblò d’ispezione del livello del liquido refri-
gerante
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
UBV3H0H0.book Page 13 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-14
6
3. Se il liquido refrigerante è all’altezza o
al di sotto del riferimento livello min.,
togliere il tappetino poggiapiedi de-
stro tirandolo verso l’alto.
4. Togliere il coperchio del tappo serba- toio liquido refrigerante.
5. Togliere il tappo serbatoio liquido re- frigerante, aggiungere liquido refrige-
rante fino al riferimento livello max., e
poi installare il tappo del serbatoio.
AVVERTENZA! To gliere solo il tap-
po serbatoio li qui do refri gerante.
Non tentare mai di to gliere il tappo
ra diatore quand o il motore è cal do.
[HWA15162] ATTENZIONE: Se non si di-
spone di liq uido refri gerante, utiliz-
zare al suo posto ac qua distillata o
ac qua del rubinetto non calcarea.
Non utilizzare ac qua calcarea o sa-
lata, in q uanto sono dannose per il
motore. Se si è usata dell’ac qua al
posto del refri gerante, sostituirla con refri
gerante al più presto possi-
bile, altrimenti l’impianto d i raffred-
d amento non sarebbe protetto dal
g elo e d alla corrosione. Se si è a g-
g iunta ac qua al refri gerante, far
controllare al più presto possibile
d a un concessionario Yamaha il
contenuto di refrig erante, altrimenti
l’efficacia del li qui do refri gerante si
ri duce.
[HCA10473]
6. Installare il coperchio del tappo serba-
toio liquido refrigerante.
7. Posizionare il tappetino poggiapiedi
destro nella sua posizione originaria e
premerlo verso il basso per fissarlo.
HAU67280Per cambiare il li qui do refri gerante
1. Posizionare il veicolo su una superficie piana e lasciare raffreddare il motore,
se necessario.
2. Togliere i pannelli A e B. (Vedere pagi- na 6-7.)
3. Togliere il coperchio radiatore rimuo-
vendo i bulloni.
1. Tappetino della pedana
1. Copertura del serbatoio del liquido refrige-rante
1
1
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UBV3H0H0.book Page 14 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-15
6
4. Posizionare un contenitore sotto il
motore per raccogliere il liquido refri-
gerante usato.
5. Togliere il tappo radiatore. AVVERTENZA! Non tentare mai di
to gliere il tappo rad iatore quan do il
motore è cal do.
[HWA10382]
6. Togliere la vite drenaggio liquido refri-
gerante e il rispettivo O-ring per scari-
care il sistema di raffreddamento. 7. Togliere il bullone drenaggio liquido
refrigerante e la rispettiva guarnizione
per scaricare il sistema di raffredda-
mento.
8. Togliere il serbatoio liquido refrigeran- te togliendo il bullone.
1. Copertura radiatore
2. Bullone
1. Tappo radiatore
1
2
1
1. Vite drenaggio liquido refrigerante
2. O-ring
1. Bullone drenaggio liquido refrigerante
2. Guarnizione
1. Tappo serbatoio liquido refrigerante
2. Serbatoio liquido refrigerante
3. Bullone
1
2
1
2
1
2
3
UBV3H0H0.book Page 15 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-16
6
9. Togliere il tappo serbatoio liquido re-
frigerante e poi capovolgere il serba-
toio liquido refrigerante per svuotarlo.
10. Dopo aver scaricato completamente il liquido refrigerante, sciacquare a fon-
do il sistema di raffreddamento con
acqua di rubinetto pulita.
11. Installare il serbatoio liquido refrige-
rante installando il bullone.
12. Installare il bullone drenaggio liquido refrigerante e la guarnizione nuova,
quindi stringere il bullone alla coppia
di serraggio secondo specifica.
13. Installare la vite drenaggio liquido re- frigerante e il nuovo O-ring.
14. Versare il liquido refrigerante consi- gliato nel serbatoio fino al riferimento
livello max. e poi installare il tappo ser-
batoio liquido refrigerante.
15. Versare il liquido refrigerante consi- gliato nel radiatore fino a riempirlo.
16. Installare il tappo radiatore, accendere il motore, farlo girare al minimo per di-
versi minuti e poi spegnerlo.
17. Togliere il tappo radiatore per control- lare il livello del liquido refrigerante nel
radiatore. Se necessario, rabboccare fino a quando il liquido refrigerante
raggiunge la sommità del radiatore,
poi installare il tappo radiatore.
18. Accendere il motore e verificare che il veicolo non presenti perdite di liquido
refrigerante. In caso di perdite di liqui-
do refrigerante, far controllare il siste-
ma di raffreddamento da un
concessionario Yamaha.
19. Installare il coperchio radiatore instal- lando i bulloni.
20. Installare i pannelli.
Coppia d i serraggio:
Bullone drenaggio liquido refrige-
rante:
10 N·m (1.0 kgf·m, 7.2 lb·ft)
Rapporto di miscelazione anti ge-
lo/ac qua:
1:1
Anti gelo consi gliato:
Antigelo di alta qualità al glicole eti-
lenico contenente inibitori di corro-
sione per motori in alluminio
Quantità di li qui do refri gerante:
Radiatore (circuito compreso): 0.46 L (0.49 US qt, 0.40 Imp.qt)
Serbatoio liquido refrigerante (fino
al riferimento livello max.): 0.25 L (0.26 US qt, 0.22 Imp.qt)
UBV3H0H0.book Page 16 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-17
6
HAU67174
Elementi filtranti del filtro aria e
d el carter cin ghia trapezoi dale
Si deve sostituire l’elemento filtrante e puli-
re l’elemento filtrante carter cinghia trape-
zoidale agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso gli elementi fil-
tranti se si percorrono zone molto umide o
polverose. Il tubetto ispezione cassa filtro e
il tubetto ispezione cassa filtro carter cin-
ghia trapezoidale devono essere controllati
di frequente ed eventualmente puliti.

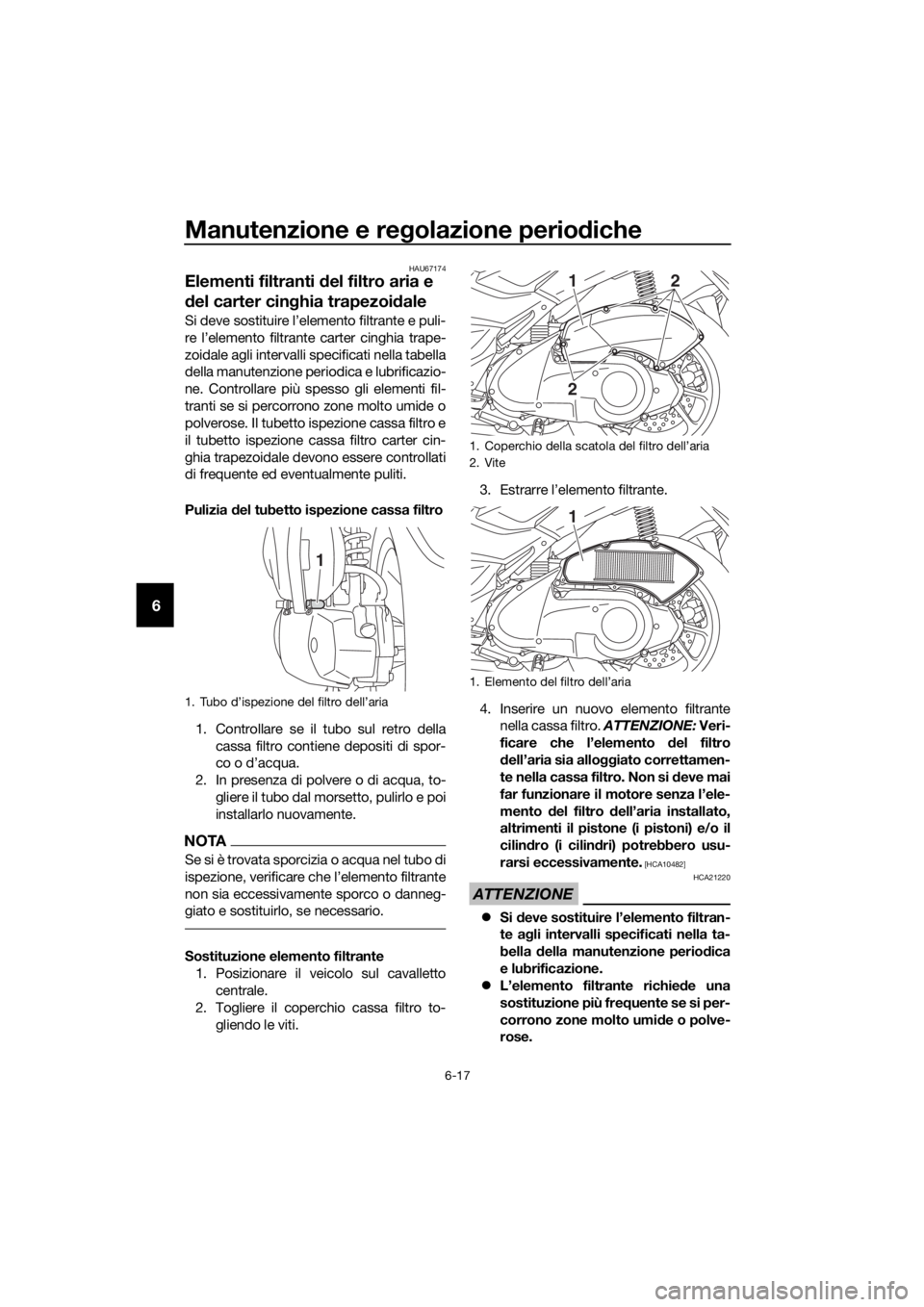

Pulizia del tubetto ispezione cassa filtro
1. Controllare se il tubo sul retro della cassa filtro contiene depositi di spor-
co o d’acqua.
2. In presenza di polvere o di acqua, to- gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.
NOTA
Se si è trovata sporcizia o acqua nel tubo di
ispezione, verificare che l’elemento filtrante
non sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.
Sostituzione elemento filtrante1. Posizionare il veicolo sul cavalletto centrale.
2. Togliere il coperchio cassa filtro to- gliendo le viti. 3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante
nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento d el filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
ATTENZIONE
HCA21220
z Si deve sostituire l’elemento filtran-
te a gli intervalli specificati nella ta-
bella della manutenzione perio dica
e lubrificazione.
z L’elemento filtrante richie de una
sostituzione più fre quente se si per-
corrono zone molto umi de o polve-
rose.
1. Tubo d’ispezione del filtro dell’aria
1
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
2
21
1
UBV3H0H0.book Page 17 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-18
6
z Non pulire l’elemento filtrante con
aria compressa.
5. Installare il coperchio cassa filtro in-
stallando le viti.
Pulizia del tubo ispezione carter cin ghia
trapezoi dale
1. Controllare se il tubo sul retro del car- ter cinghia trapezoidale contiene de-
positi di sporco o d’acqua.
2. In presenza di polvere o di acqua, to-
gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.
NOTA
Se si è trovata sporcizia o acqua nel tubo di
ispezione, verificare che l’elemento filtrante
carter cinghia trapezoidale non sia eccessi-
vamente sporco o danneggiato e pulirlo o
sostituirlo, se necessario.
Pulizia dell’elemento filtrante carter cin-
g hia trapezoi dale
1. Posizionare il veicolo sul cavalletto centrale.
2. Togliere le viti, e poi tirare il coperchio
elemento filtrante carter cinghia trape-
zoidale verso l’esterno e lontano dal
carter cinghia trapezoidale. 3. Estrarre l’elemento filtrante carter cin-
ghia trapezoidale, e poi pulirlo con sol-
vente. Dopo la pulizia, togliere il
solvente in eccesso strizzando l’ele-
mento. AVVERTENZA! Utilizzare
soltanto un solvente deter gente
specifico per le parti. Per evitare il
rischio di incen di o d i esplosioni,
non utilizzare benzina o solventi
con un punto d i infiammabilità bas-
so.
[HWA10432] ATTENZIONE: Per evita-
re di danne ggiare l’elemento del
filtro aria, mane ggiarlo con delica-
tezza e non torcerlo.
[HCA10522]
1. Tubo ispezione carter cinghia trapezoidale
1
1. Coperchio elemento filtrante carter cinghia trapezoidale
2. Vite
1. Elemento filtro aria carter cinghia trapezoi- dale
2
2
1
1
UBV3H0H0.book Page 18 Wednesday, October 12, 2016 5:27 PM

Manutenzione e regolazione perio diche
6-19
6

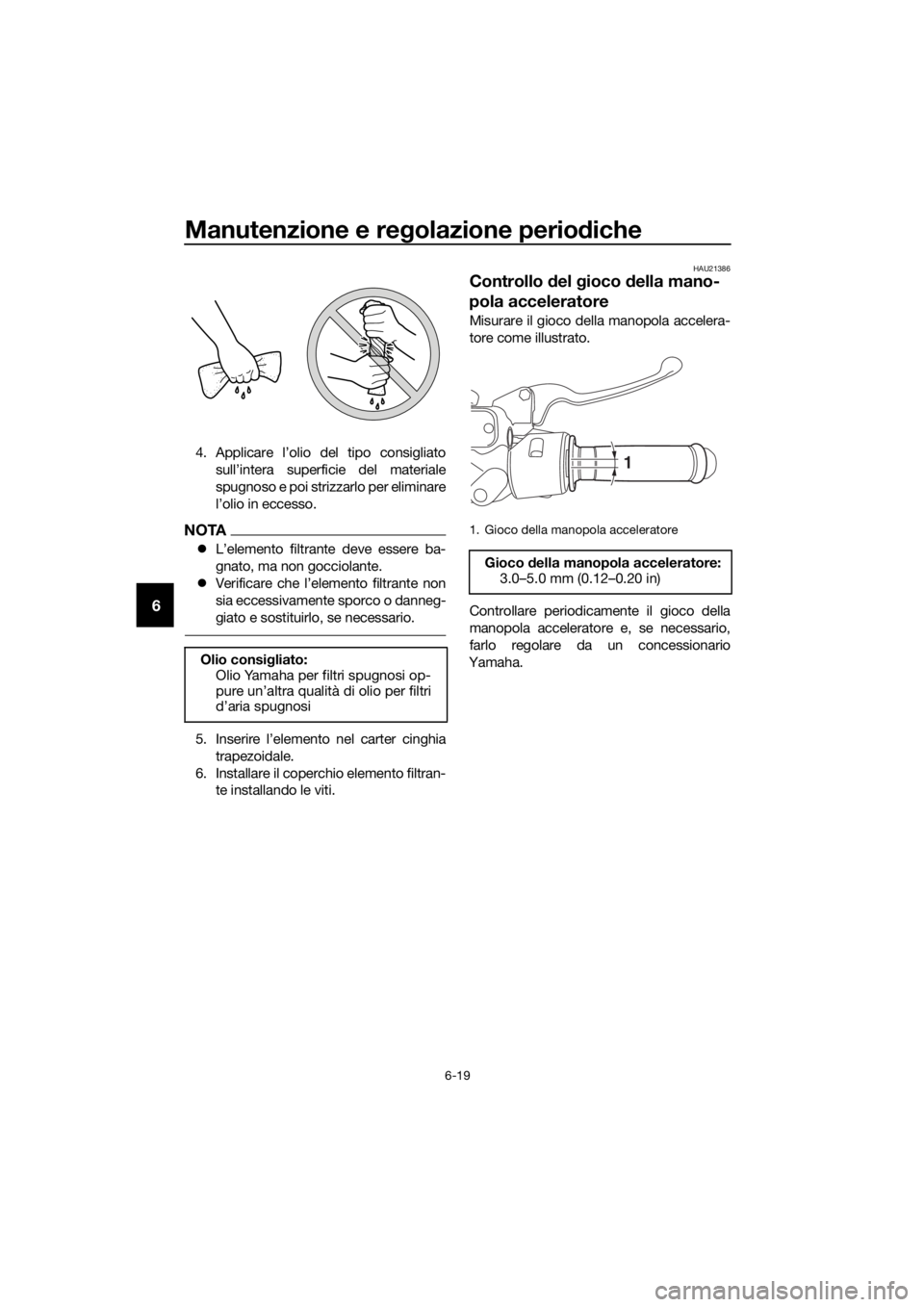

4. Applicare l’olio del tipo consigliato
sull’intera superficie del materiale
spugnoso e poi strizzarlo per eliminare
l’olio in eccesso.
NOTA
zL’elemento filtrante deve essere ba-
gnato, ma non gocciolante.
z Verificare che l’elemento filtrante non
sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.
5. Inserire l’elemento nel carter cinghia
trapezoidale.
6. Installare il coperchio elemento filtran- te installando le viti.
HAU21386
Controllo del gioco della mano-
pola acceleratore
Misurare il gioco della manopola accelera-
tore come illustrato.
Controllare periodicamente il gioco della
manopola acceleratore e, se necessario,
farlo regolare da un concessionario
Yamaha.
Olio consi
gliato:
Olio Yamaha per filtri spugnosi op-
pure un’altra qualità di olio per filtri
d’aria spugnosi
1. Gioco della manopola acceleratore
Gioco d ella manopola acceleratore:
3.0–5.0 mm (0.12–0.20 in)
1
UBV3H0H0.book Page 19 Wednesday, October 12, 2016 5:27 PM
