Funciones de los instrumentos y mandos
3-5
3
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el último seg-
mento y el indicador de aviso del nivel de
gasolina “ ” comiencen a parpadear,
ponga gasolina lo antes posible.NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta un problema en el circuito
eléctrico, se repite la secuencia siguiente
hasta que se corrige el fallo: los segmentos
del nivel de gasolina y el indicador de aviso
del nivel de gasolina “ ” parpadean ocho
veces y luego se apagan durante aproxi-madamente 3 segundos. Cuando ocurra
esto, haga revisar el circuito eléctrico en un
concesionario Yamaha.
Indicador del consumo instantáneo de
gasolina
Este indicador muestra el consumo instan-
táneo de gasolina.
Según el ajuste seleccionado para la indi-
cación del consumo instantáneo de gasoli-
na “F/ECO”, los segmentos aumentan o
disminuyen.
 km/L y MPG (Reino Unido): El número
de segmentos aumenta cuanto más
eficiente es el funcionamiento del ve-
hículo. 
L/100 km: el número de segmentos
disminuye cuanto más eficiente es el
funcionamiento del vehículo.

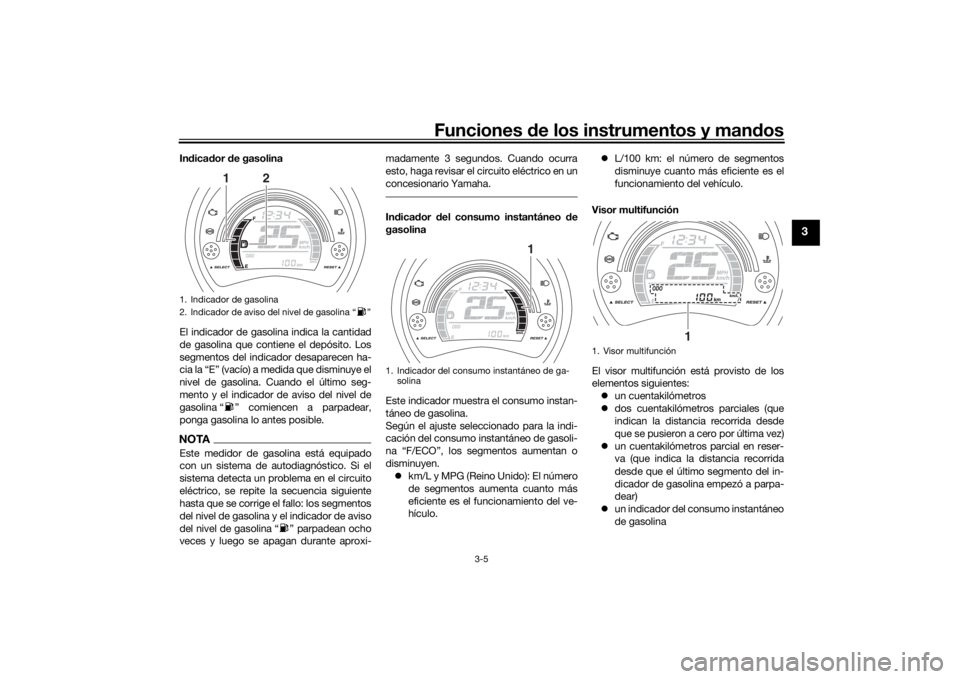

Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:  un cuentakilómetros
 dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)
 un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el último segmento del in-
dicador de gasolina empezó a parpa-
dear)
 un indicador del consumo instantáneo
de gasolina
1. Indicador de gasolina
2. Indicador de aviso del nivel de gasolina “ ”
1
2
1. Indicador del consumo instantáneo de ga-
solina
1
1. Visor multifunción
1
chapter3 Page 5 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-6
3
un indicador del consumo medio de
gasolina
 un cuentakilómetros de cambio de
aceite
 un cuentakilómetros de cambio de la
correa trapezoidal
 un indicador de cambio de aceite
 un indicador de cambio de la correa
trapezoidal
 un indicador de código de error
Excepto Reino Unido:Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y
“TRIP 2”, cuentakilómetros de cambio de
aceite “OIL TRIP”, cuentakilómetros de
cambio de la correa trapezoidal “V-BELT
TRIP”, consumo instantáneo de gasolina
“F/ECO” (km/L o L/100 km) y consumo me-
dio de gasolina “AVE F/ECO” (km/L o L/100
km) en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO
Reino Unido:Pulse el botón “SELECT” para cambiar la
indicación entre cuentakilómetros “ODO”,
cuentakilómetros parciales “TRIP 1” y “TRIP 2”, cuentakilómetros de cambio de
aceite “OIL TRIP”, cuentakilómetros de
cambio de la correa trapezoidal “V-BELT
TRIP”, consumo instantáneo de gasolina
“F/ECO” (MPG o L/100 km) y consumo me-
dio de gasolina “AVE F/ECO” (MPG o L/100
km) en el orden siguiente:
ODO
→ TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO
Si el indicador de aviso del nivel de
gasolina “ ” y el último segmento del indi-
cador del nivel de gasolina comienzan a
parpadear, la indicación cambia automáti-
camente a cuentakilómetros parcial en re-
serva “TRIP F” y comienza a contar la
distancia recorrida desde ese punto. En
ese caso, pulse el botón “SELECT” para
cambiar la indicación entre cuentakilóme-
tros parciales, cuentakilómetros, cuentaki-
lómetros de cambio de aceite,
cuentakilómetros de cambio de la correa
trapezoidal, consumo instantáneo de gaso-
lina y consumo medio de gasolina en el or-
den siguiente:
TRIP F → TRIP 1 → TRIP 2 → OIL TRIP →
V-BELT TRIP → F/ECO → AVE F/ECO →
ODO → TRIP F Para poner un cuenta
kilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo.
NOTA Si no lo pone a cero de forma manual,
el cuentakilómetros parcial en reserva
de gasolina se pone a cero automáti-
camente y se restablece la indicación
anterior después de repostar y reco-
rrer 5 km (3 mi).
 Si no pone a cero los cuentakilóme-
tros parciales 1 y 2, se pondrán a cero
y continuarán contando cuando lle-
guen a 9999.9.
 El cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede po-
ner a cero.
chapter3 Page 6 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-7
3

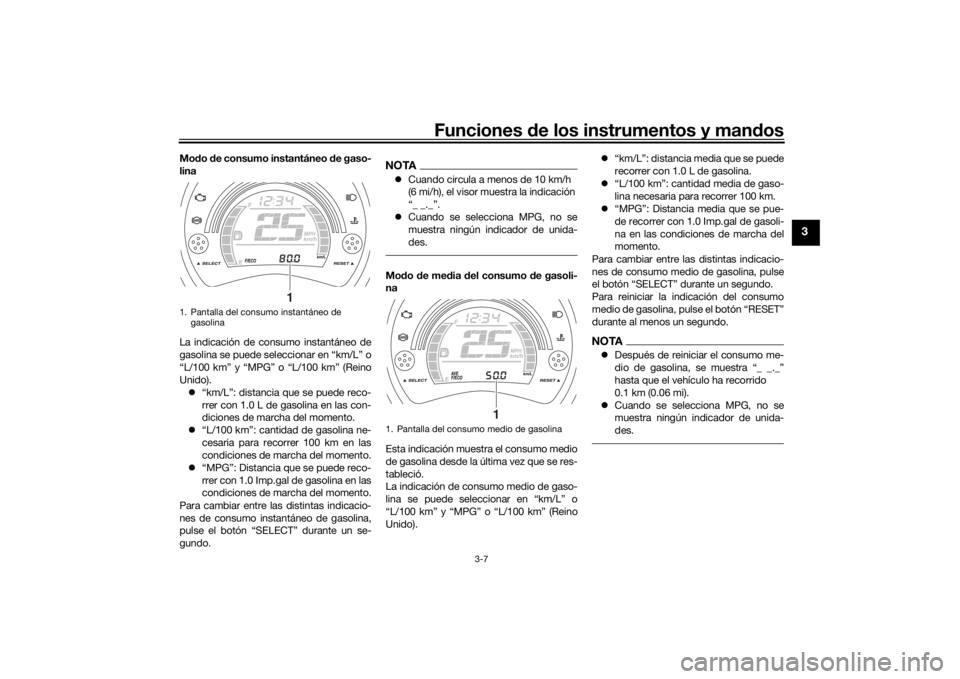

Modo de consumo instantáneo de gaso-
lina
La indicación de consumo instantáneo de
gasolina se puede seleccionar en “km/L” o
“L/100 km” y “MPG” o “L/100 km” (Reino
Unido). “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las
condiciones de marcha del momento.
 “MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en las
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de gasolina,
pulse el botón “SELECT” durante un se-
gundo.
NOTA Cuando circula a menos de 10 km/h
(6 mi/h), el visor muestra la indicación
“_ _._”.
 Cuando se selecciona MPG, no se
muestra ningún indicador de unida-
des.Modo de media del consumo de gasoli-
na
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
tableció.
La indicación de consumo medio de gaso-
lina se puede seleccionar en “km/L” o
“L/100 km” y “MPG” o “L/100 km” (Reino
Unido). 
“km/L”: distancia media que se puede
recorrer con 1.0 L de gasolina.
 “L/100 km”: cantidad media de gaso-
lina necesaria para recorrer 100 km.
 “MPG”: Distancia media que se pue-
de recorrer con 1.0 Imp.gal de gasoli-
na en las condiciones de marcha del
momento.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón “SELECT” durante un segundo.
Para reiniciar la indicación del consumo
medio de gasolina, pulse el botón “RESET”
durante al menos un segundo.
NOTA Después de reiniciar el consumo me-
dio de gasolina, se muestra “_ _._”
hasta que el vehículo ha recorrido
0.1 km (0.06 mi).
 Cuando se selecciona MPG, no se
muestra ningún indicador de unida-
des.
1. Pantalla del consumo instantáneo de
gasolina
1
1. Pantalla del consumo medio de gasolina
1
chapter3 Page 7 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-8
3

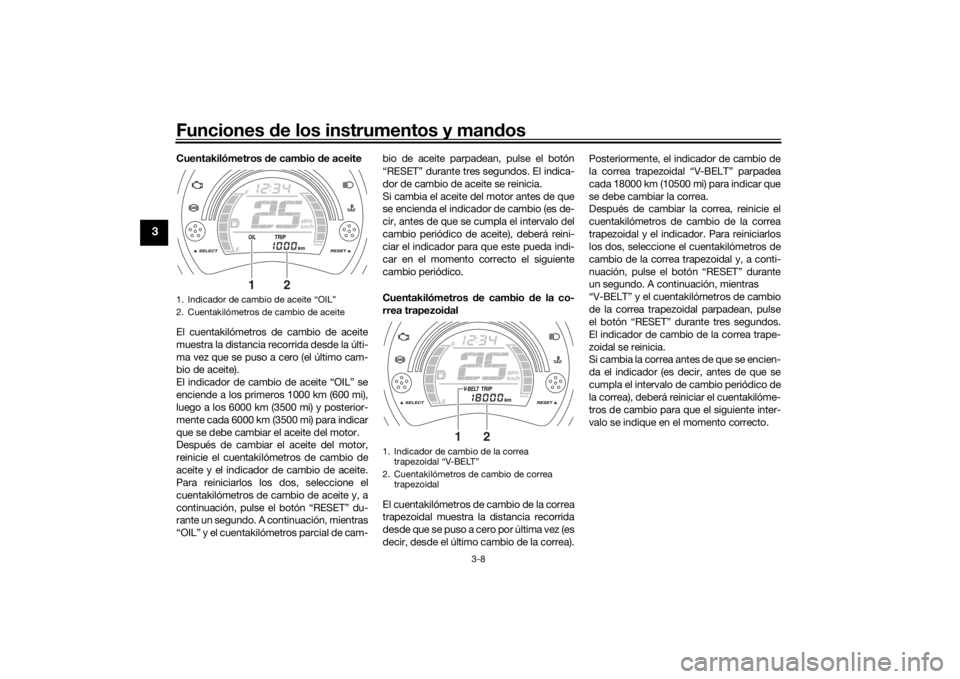

Cuentakilómetros de cambio de aceite
El cuentakilómetros de cambio de aceite
muestra la distancia recorrida desde la últi-
ma vez que se puso a cero (el último cam-
bio de aceite).
El indicador de cambio de aceite “OIL” se
enciende a los primeros 1000 km (600 mi),
luego a los 6000 km (3500 mi) y posterior-
mente cada 6000 km (3500 mi) para indicar
que se debe cambiar el aceite del motor.
Después de cambiar el aceite del motor,
reinicie el cuentakilómetros de cambio de
aceite y el indicador de cambio de aceite.
Para reiniciarlos los dos, seleccione el
cuentakilómetros de cambio de aceite y, a
continuación, pulse el botón “RESET” du-
rante un segundo. A continuación, mientras
“OIL” y el cuentakilómetros parcial de cam-bio de aceite parpadean, pulse el botón
“RESET” durante tres segundos. El indica-
dor de cambio de aceite se reinicia.
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), deberá reini-
ciar el indicador para que este pueda indi-
car en el momento correcto el siguiente
cambio periódico.
Cuentakilómetros de cambio de la co-
rrea trapezoidal
El cuentakilómetros de cambio de la correa
trapezoidal muestra la distancia recorrida
desde que se puso a cero por última vez (es
decir, desde el último cambio de la correa).Posteriormente, el indicador de cambio de
la correa trapezoidal “V-BELT” parpadea
cada 18000 km (10500 mi) para indicar que
se debe cambiar la correa.
Después de cambiar la correa, reinicie el
cuentakilómetros de cambio de la correa
trapezoidal y el indicador. Para reiniciarlos
los dos, seleccione el cuentakilómetros de
cambio de la correa trapezoidal y, a conti-
nuación, pulse el botón “RESET” durante
un segundo. A continuación, mientras
“V-BELT” y el cuentakilómetros de cambio
de la correa trapezoidal parpadean, pulse
el botón “RESET” durante tres segundos.
El indicador de cambio de la correa trape-
zoidal se reinicia.
Si cambia la correa antes de que se encien-
da el indicador (es decir, antes de que se
cumpla el intervalo de cambio periódico de
la correa), deberá reiniciar el cuentakilóme-
tros de cambio para que el siguiente inter-
valo se indique en el momento correcto.1. Indicador de cambio de aceite “OIL”
2. Cuentakilómetros de cambio de aceite
2
1
1. Indicador de cambio de la correa
trapezoidal “V-BELT”
2. Cuentakilómetros de cambio de correa trapezoidal
2
1
chapter3 Page 8 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-9
3
Función de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circui-
tos eléctricos.
Si se detecta un fallo en cualquiera de es-
tos circuitos, la luz de aviso de avería del
motor se enciende y el indicador muestra
un código de error.
Si el indicador muestra algún código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.ATENCIÓN
SCA11591
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
SAU1234H

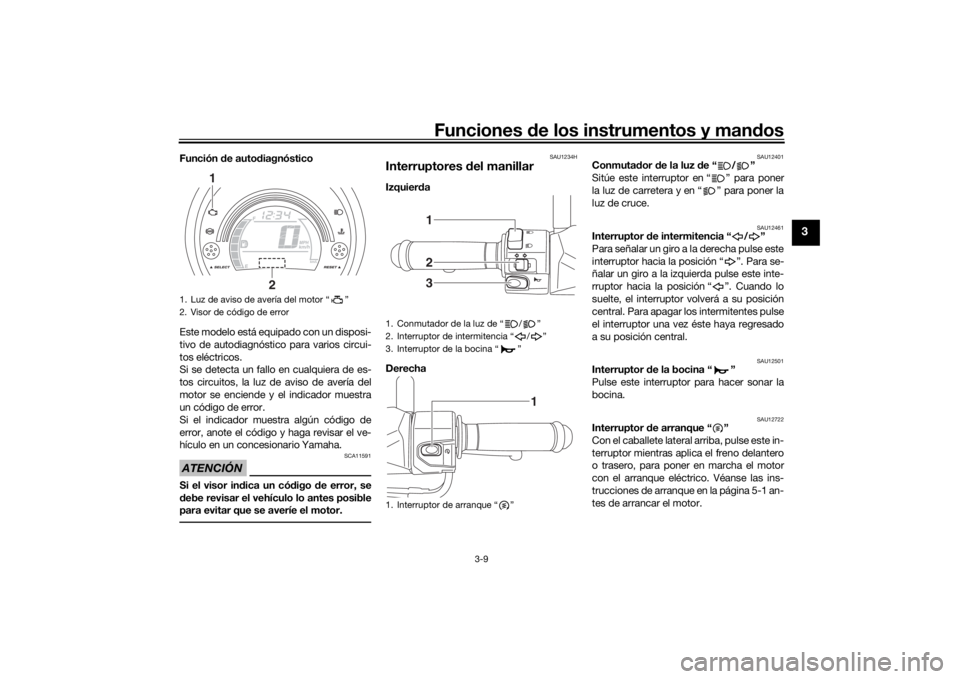

Interruptores del manillarIzquierda
Derecha
SAU12401
Conmutador de la luz de “ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU12722
Interruptor de arranque “ ”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
1. Luz de aviso de avería del motor “ ”
2. Visor de código de error
1
2
1. Conmutador de la luz de “ / ”
2. Interruptor de intermitencia “ / ”
3. Interruptor de la bocina “ ”
1. Interruptor de arranque “ ”
123
1
chapter3 Page 9 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-10
3
SAU12902
Maneta del freno delanteroLa maneta de freno delantero está situada
en el lado derecho del manillar. Para aplicar
el freno delantero, tire de esta maneta hacia
el puño del acelerador.
SAU12952
Maneta del freno traseroLa maneta de freno trasero está situada en
el lado izquierdo del manillar. Para aplicar el
freno trasero tire de esta maneta hacia el
puño del manillar.
SAU66680
ABSEl ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en las
manetas del freno. En tal caso, siga frenan-
do y deje que el ABS actúe; no “bombee”
los frenos, pues se reduciría la efectividad
de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción de la velocidad, incluso con ABS.
 El ABS funciona mejor con distan-
cias de frenada largas.
 En algunas calzadas, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenada
puede ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.

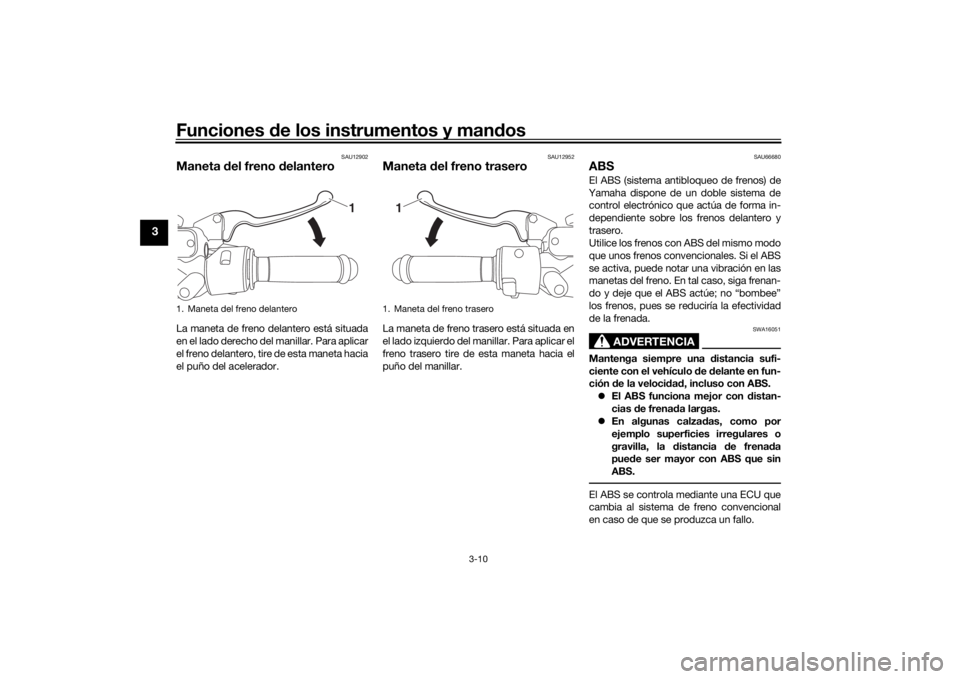

1. Maneta del freno delantero
1
1. Maneta del freno trasero
1
chapter3 Page 10 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-11
3
NOTAEl ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
chasquido por la parte delantera del
vehículo y, si se acciona una de las
manetas de freno, aunque sea ligera-
mente, se puede notar una vibración
en la propia maneta; esto es normal.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en las mane-
tas del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rueda o el ro-
tor del sensor de la rueda; ya que, de
producirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.
SAU66690
Tapón del depósito de gasolinaPara extraer el tapón del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede extraerse el tapón del
depósito de gasolina.
Para colocar el tapón del depósito de
gasolina
1. Introduzca el tapón en la abertura del
depósito con la llave en la cerradura y
con la marca “ ” hacia adelante.

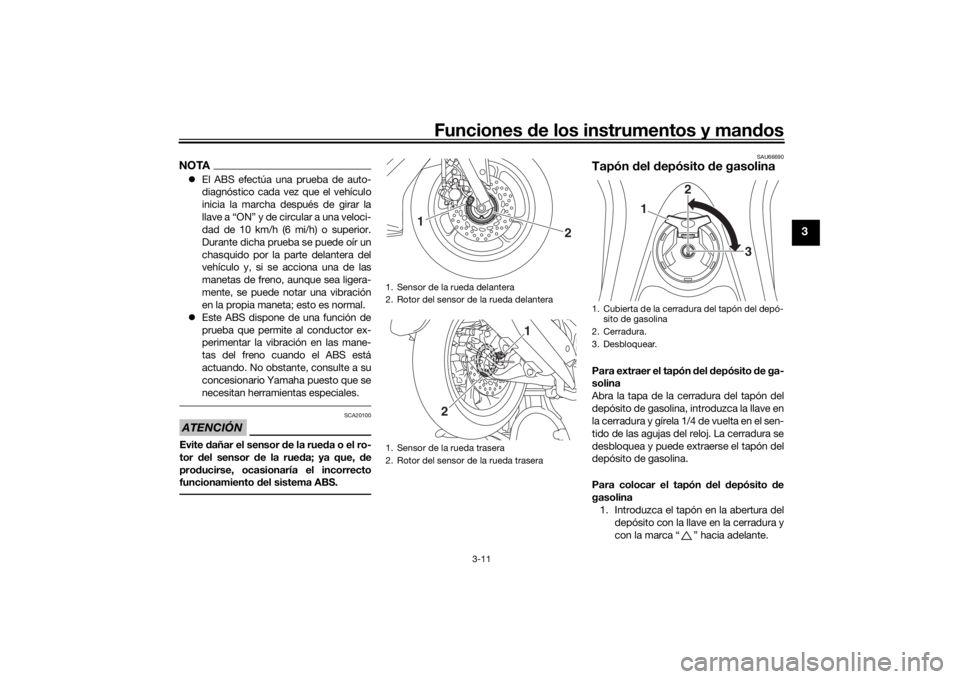

1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
2
1
1
2
1. Cubierta de la cerradura del tapón del depó-sito de gasolina
2. Cerradura.
3. Desbloquear.
1 2
3
chapter3 Page 11 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-12
3
2. Gire la llave en el sentido contrario alde las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.NOTANo se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
ADVERTENCIA
SWA10132
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha. Una fuga
de gasolina significa peligro de incendio.
SAU13213
CombustibleVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo-tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Deje de llenar cuando la gaso-
lina llegue a la parte inferior del tubo
de llenado. La gasolina se expande
con el calor y, por tanto, el calor del
motor o del sol puede provocar que la
gasolina se desborde del depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-
1. Marca “ ”
1

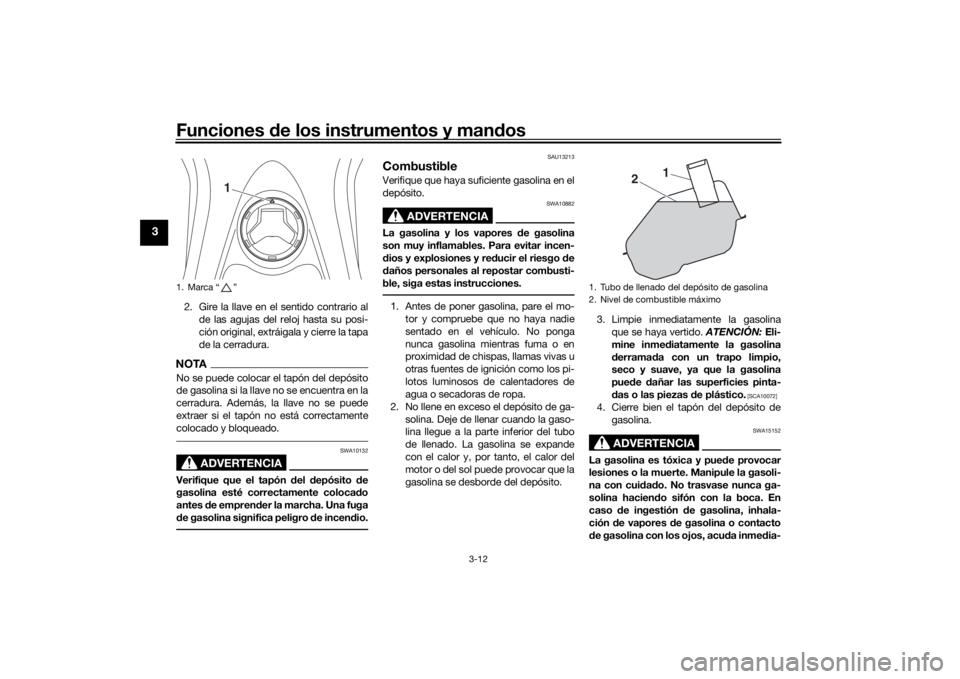

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2 1
chapter3 Page 12 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-13
3
tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU53013
ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
95 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de
la bujía y reduce los costes de manteni-
miento.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol
con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.
SAU58300
Tubo de desbordamiento del de-
pósito de gasolinaAntes de utilizar el scooter:
 Compruebe la conexión y la dirección
del tubo de desbordamiento del de-
pósito de gasolina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario.
 Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
Gasolina recomendada:
Gasolina normal sin plomo (Gaso-
hol (E10) aceptable)
Capacidad del depósito de gasoli-

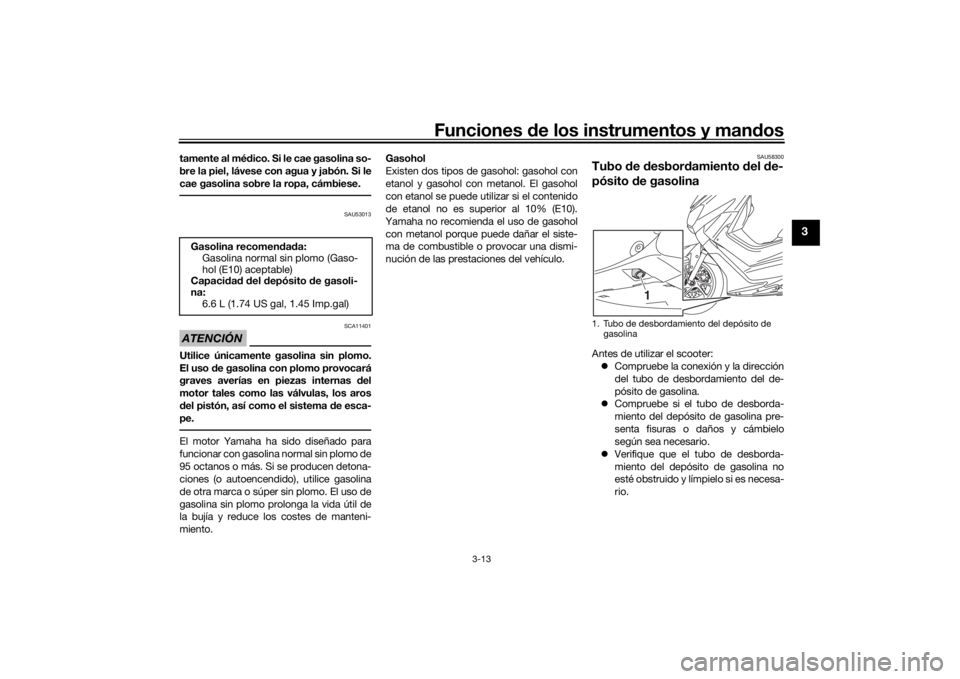

na: 6.6 L (1.74 US gal, 1.45 Imp.gal)1. Tubo de desbordamiento del depósito de
gasolina
1
chapter3 Page 13 Tuesday, March 24, 2015 8:40 PM

Funciones de los instrumentos y mandos
3-14
3
SAU13434
CatalizadorEste modelo está equipado con un catali-
zador en el sistema de escape.
ADVERTENCIA
SWA10863
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras: No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuando esté caliente.
 Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN
SCA10702
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU60620
AsientoPara abrir el asiento
1. Coloque el vehículo sobre el caballete central.
2. Introduzca la llave en el interruptor principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
posición “SEAT OPEN”.NOTANo empuje la llave hacia adentro cuando la
gire.3. Levante el asiento.

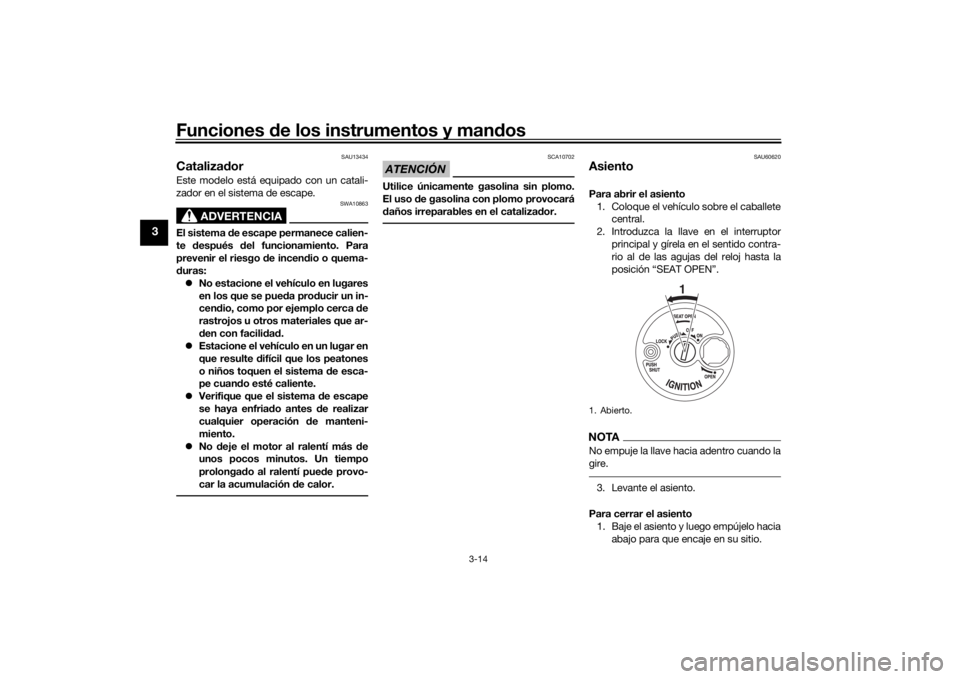

Para cerrar el asiento 1. Baje el asiento y luego empújelo hacia abajo para que encaje en su sitio.1. Abierto.
1
chapter3 Page 14 Tuesday, March 24, 2015 8:40 PM
