YAMAHA PW50 2008 Notices Demploi (in French)

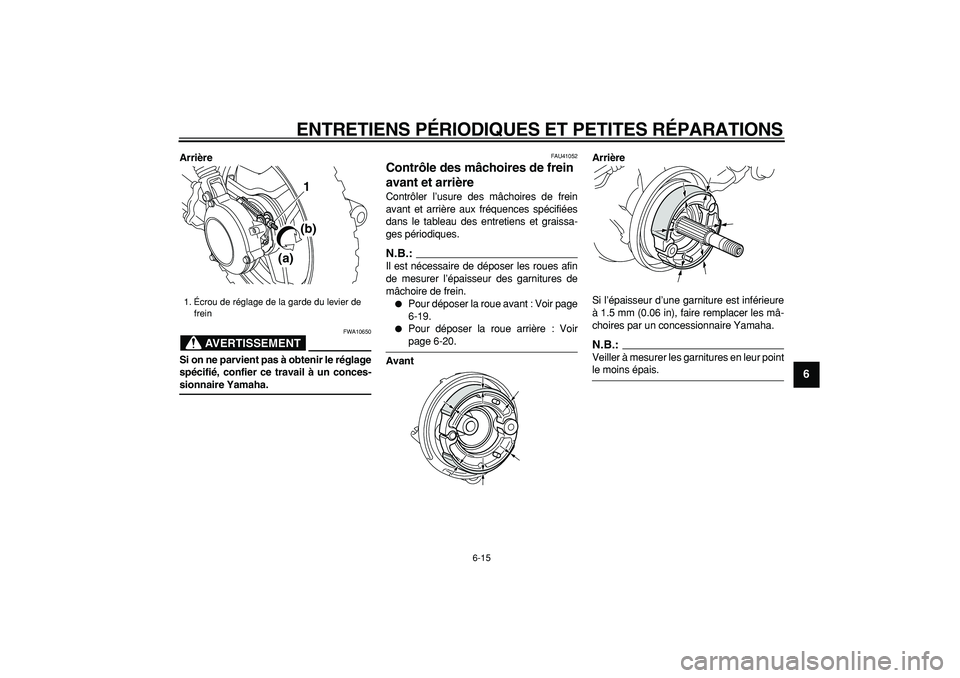

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
2
3
4
5
67
8
9

Arrière
AVERTISSEMENT

FWA10650
Si on ne parvient pas à obtenir le réglage
spécifié, confier ce travail à un conces-
sionnaire Yamaha.
FAU41052
Contrôle des mâchoires de frein
avant et arrière
Contrôler l’usure des mâchoires de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
N.B.:

Il est nécessaire de déposer les roues afin
de mesurer l’épaisseur des garnitures de
mâchoire de frein.

Pour déposer la roue avant : Voir page
6-19.

Pour déposer la roue arrière : Voir
page 6-20.
AvantArrière
Si l’épaisseur d’une garniture est inférieure
à 1.5 mm (0.06 in), faire remplacer les mâ-
choires par un concessionnaire Yamaha.
N.B.:

Veiller à mesurer les garnitures en leur point
le moins épais.
1. Écrou de réglage de la garde du levier de
frein
1
(a)(b)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
1
2
3
4
5
6
7
8
9

FAU41840
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un
concessionnaire Yamaha.
AVERTISSEMENT

FWA10710
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapide-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout câ-
ble endommagé dès que possible afin
d’éviter un accident.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU23120
Réglage de la pompe à huile
“Autolube”
La pompe à huile “Autolube” est un organe
vital du moteur. Celle-ci requiert un réglage
très précis qui doit être effectué par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Lubrifiant recommandé :
Lubrifiant Yamaha pour chaînes et
câbles ou huile moteur SAE 10W-30
(API SE)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
2
3
4
5
67
8
9

FAU43630
Lubrification des leviers de frein
avant et arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU23191
Contrôle et lubrification de la
béquille centrale
Contrôler le fonctionnement de la béquille
centrale avant chaque départ et lubrifier les
articulations et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT

FWA11300
Si la béquille centrale ne se déploie et ne
se replie pas en douceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha.
FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)

1. Béquille centrale
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

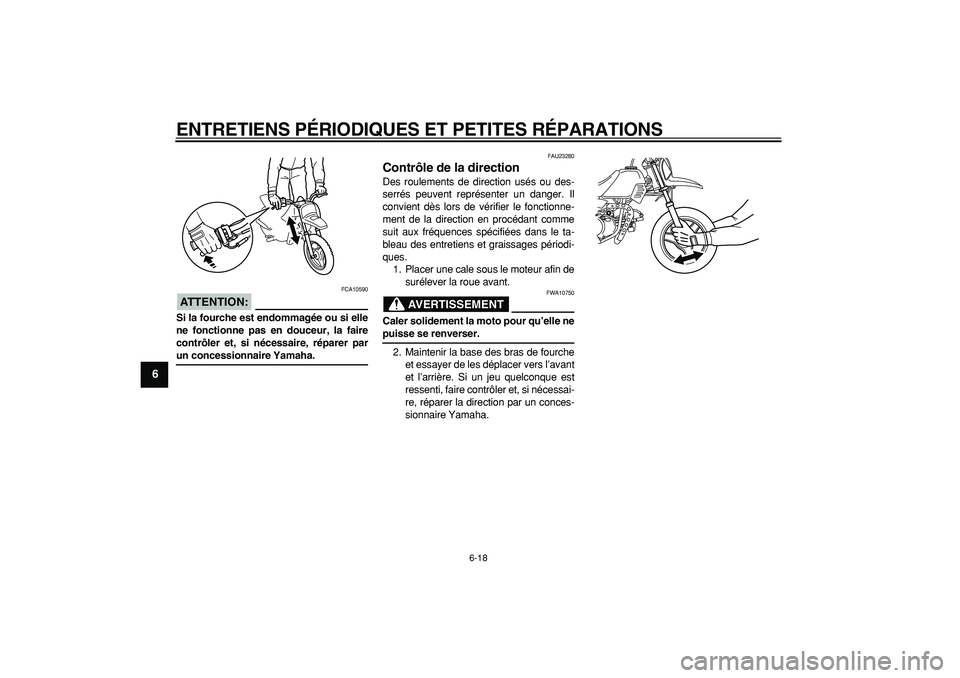

6-18
1
2
3
4
5
6
7
8
9
ATTENTION:

FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT

FWA10750
Caler solidement la moto pour qu’elle ne
puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

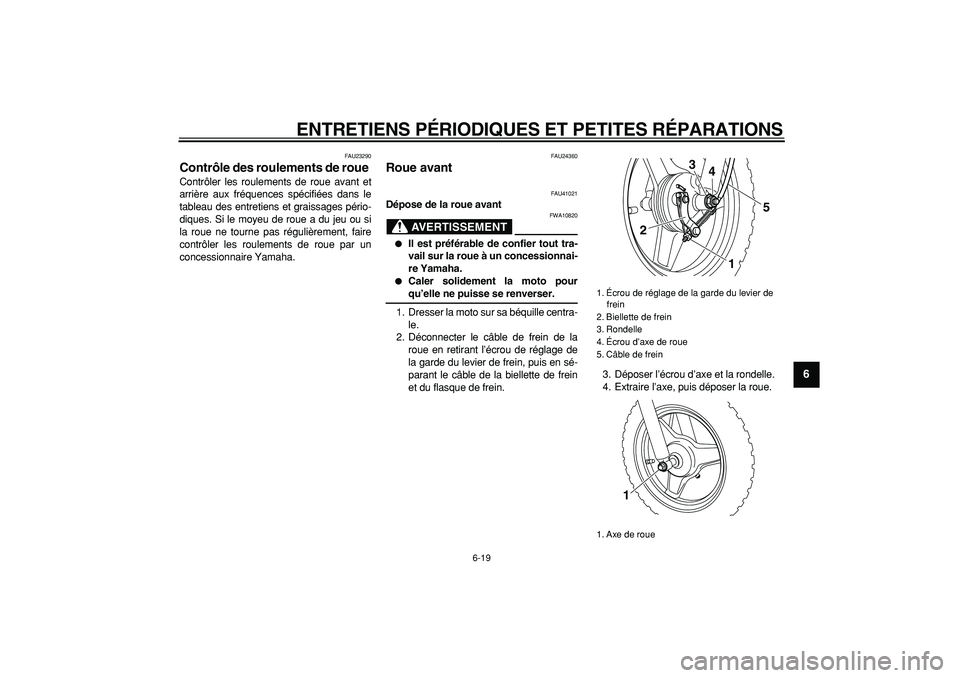

6-19
2
3
4
5
67
8
9

FAU23290
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU24360
Roue avant
FAU41021
Dépose de la roue avant
AVERTISSEMENT

FWA10820

Il est préférable de confier tout tra-
vail sur la roue à un concessionnai-
re Yamaha.

Caler solidement la moto pour
qu’elle ne puisse se renverser.
1. Dresser la moto sur sa béquille centra-
le.
2. Déconnecter le câble de frein de la
roue en retirant l’écrou de réglage de
la garde du levier de frein, puis en sé-
parant le câble de la biellette de frein
et du flasque de frein.3. Déposer l’écrou d’axe et la rondelle.
4. Extraire l’axe, puis déposer la roue.
1. Écrou de réglage de la garde du levier de
frein
2. Biellette de frein
3. Rondelle
4. Écrou d’axe de roue
5. Câble de frein
1. Axe de roue
5
1 23
4
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

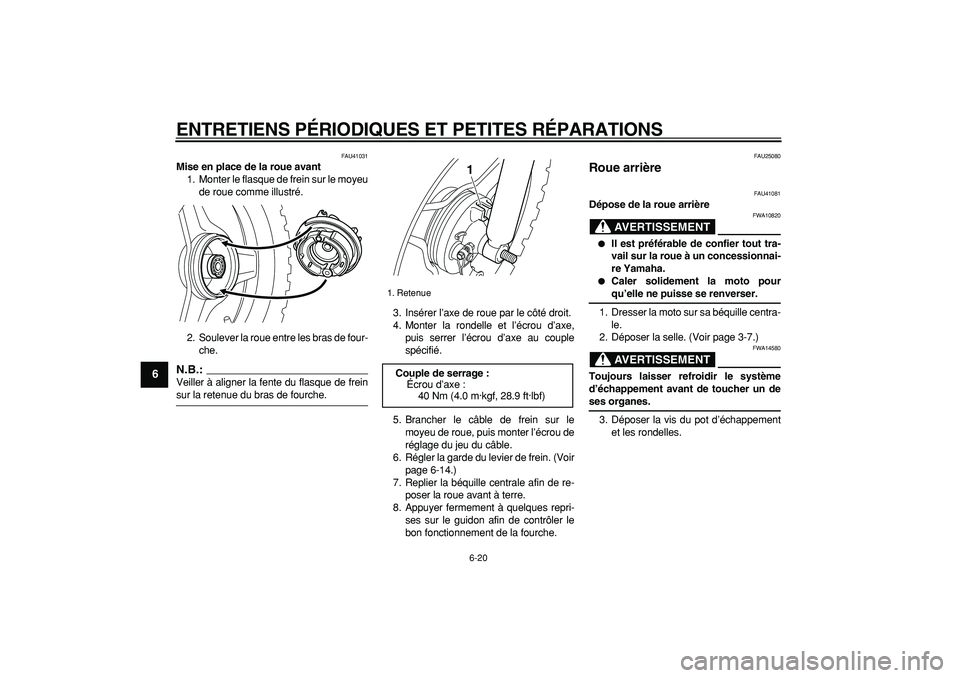

6-20
1
2
3
4
5
6
7
8
9

FAU41031
Mise en place de la roue avant
1. Monter le flasque de frein sur le moyeu
de roue comme illustré.
2. Soulever la roue entre les bras de four-
che.
N.B.:

Veiller à aligner la fente du flasque de frein
sur la retenue du bras de fourche.3. Insérer l’axe de roue par le côté droit.
4. Monter la rondelle et l’écrou d’axe,
puis serrer l’écrou d’axe au couple
spécifié.
5. Brancher le câble de frein sur le
moyeu de roue, puis monter l’écrou de
réglage du jeu du câble.
6. Régler la garde du levier de frein. (Voir
page 6-14.)
7. Replier la béquille centrale afin de re-
poser la roue avant à terre.
8. Appuyer fermement à quelques repri-
ses sur le guidon afin de contrôler le
bon fonctionnement de la fourche.
FAU25080
Roue arrière
FAU41081
Dépose de la roue arrière
AVERTISSEMENT

FWA10820

Il est préférable de confier tout tra-
vail sur la roue à un concessionnai-
re Yamaha.

Caler solidement la moto pour
qu’elle ne puisse se renverser.
1. Dresser la moto sur sa béquille centra-
le.
2. Déposer la selle. (Voir page 3-7.)
AVERTISSEMENT

FWA14580
Toujours laisser refroidir le système
d’échappement avant de toucher un de
ses organes.
3. Déposer la vis du pot d’échappement
et les rondelles.
1. Retenue
Couple de serrage :
Écrou d’axe :
40 Nm (4.0 m·kgf, 28.9 ft·lbf)
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

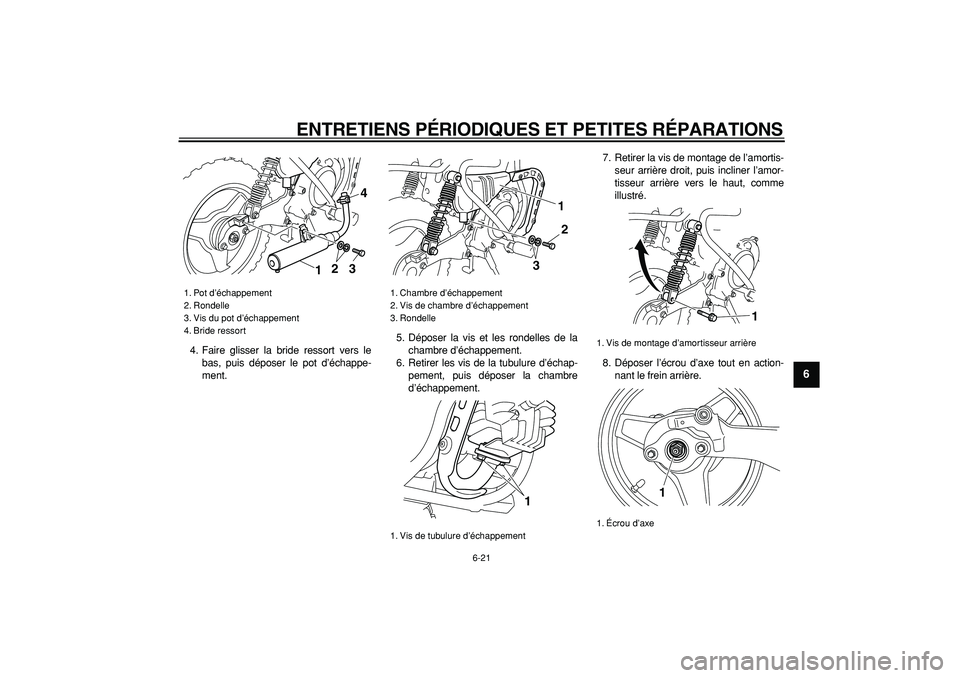

6-21
2
3
4
5
67
8
9

4. Faire glisser la bride ressort vers le
bas, puis déposer le pot d’échappe-
ment.5. Déposer la vis et les rondelles de la
chambre d’échappement.
6. Retirer les vis de la tubulure d’échap-
pement, puis déposer la chambre
d’échappement.7. Retirer la vis de montage de l’amortis-
seur arrière droit, puis incliner l’amor-
tisseur arrière vers le haut, comme
illustré.
8. Déposer l’écrou d’axe tout en action-
nant le frein arrière.
1. Pot d’échappement
2. Rondelle
3. Vis du pot d’échappement
4. Bride ressort
3
1
24

1. Chambre d’échappement
2. Vis de chambre d’échappement
3. Rondelle
1. Vis de tubulure d’échappement
2 1
31

1. Vis de montage d’amortisseur arrière
1. Écrou d’axe
1
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

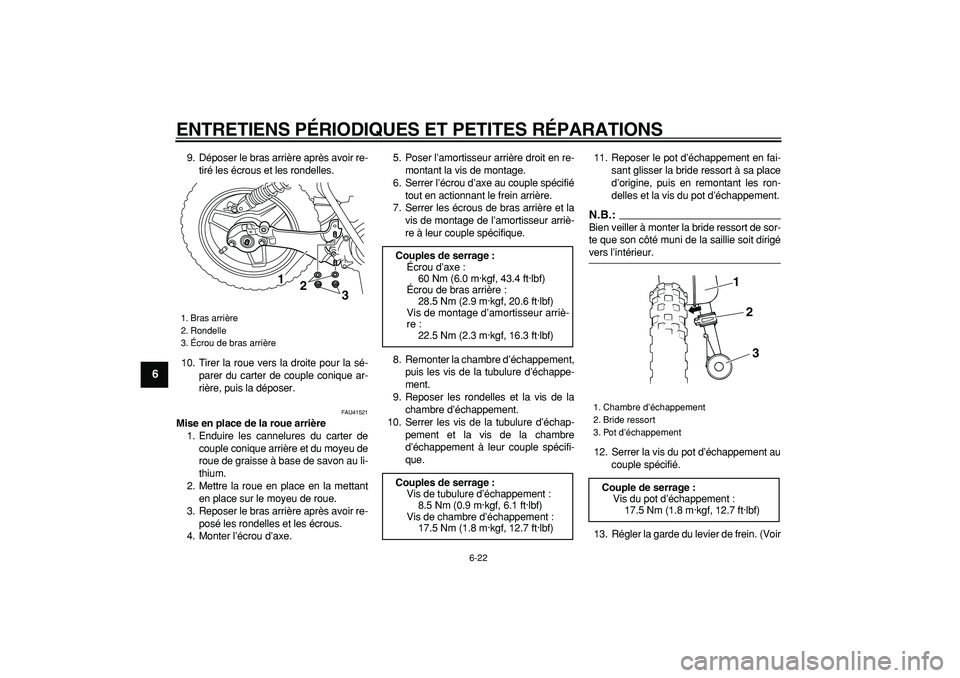

6-22
1
2
3
4
5
6
7
8
9

9. Déposer le bras arrière après avoir re-
tiré les écrous et les rondelles.
10. Tirer la roue vers la droite pour la sé-
parer du carter de couple conique ar-
rière, puis la déposer.
FAU41521
Mise en place de la roue arrière
1. Enduire les cannelures du carter de
couple conique arrière et du moyeu de
roue de graisse à base de savon au li-
thium.
2. Mettre la roue en place en la mettant
en place sur le moyeu de roue.
3. Reposer le bras arrière après avoir re-
posé les rondelles et les écrous.
4. Monter l’écrou d’axe.5. Poser l’amortisseur arrière droit en re-
montant la vis de montage.
6. Serrer l’écrou d’axe au couple spécifié
tout en actionnant le frein arrière.
7. Serrer les écrous de bras arrière et la
vis de montage de l’amortisseur arriè-
re à leur couple spécifique.
8. Remonter la chambre d’échappement,
puis les vis de la tubulure d’échappe-
ment.
9. Reposer les rondelles et la vis de la
chambre d’échappement.
10. Serrer les vis de la tubulure d’échap-
pement et la vis de la chambre
d’échappement à leur couple spécifi-
que.11. Reposer le pot d’échappement en fai-
sant glisser la bride ressort à sa place
d’origine, puis en remontant les ron-
delles et la vis du pot d’échappement.
N.B.:

Bien veiller à monter la bride ressort de sor-
te que son côté muni de la saillie soit dirigé
vers l’intérieur.
12. Serrer la vis du pot d’échappement au
couple spécifié.
13. Régler la garde du levier de frein. (Voir
1. Bras arrière
2. Rondelle
3. Écrou de bras arrière
1
2
3

Couples de serrage :
Écrou d’axe :
60 Nm (6.0 m·kgf, 43.4 ft·lbf)
Écrou de bras arrière :
28.5 Nm (2.9 m·kgf, 20.6 ft·lbf)
Vis de montage d’amortisseur arriè-
re :
22.5 Nm (2.3 m·kgf, 16.3 ft·lbf)
Couples de serrage :
Vis de tubulure d’échappement :
8.5 Nm (0.9 m·kgf, 6.1 ft·lbf)
Vis de chambre d’échappement :
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1. Chambre d’échappement
2. Bride ressort
3. Pot d’échappement
Couple de serrage :
Vis du pot d’échappement :
17.5 Nm (1.8 m·kgf, 12.7 ft·lbf)
1
2
3

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
2
3
4
5
67
8
9

page 6-14.)
14. Remettre la selle en place.
FAU25850
Diagnostic de pannes
Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie d’usi-
ne, une panne peut toujours survenir. Toute
défaillance des systèmes d’alimentation, de
compression ou d’allumage, par exemple,
peut entraîner des problèmes de démarra-
ge et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
1
2
3
4
5
6
7
8
9

FAU25971
Schéma de diagnostic de pannes
AVERTISSEMENT

FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le kick.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier l’écartement
des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le kick.
